Cabo Conector Fêmea IFM 15m - IP69K Indústria

Pré-visualizar: E12400 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia 15m PVC IP69K 8 Polos

E12400 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia 15m PVC IP69K 8 Polos

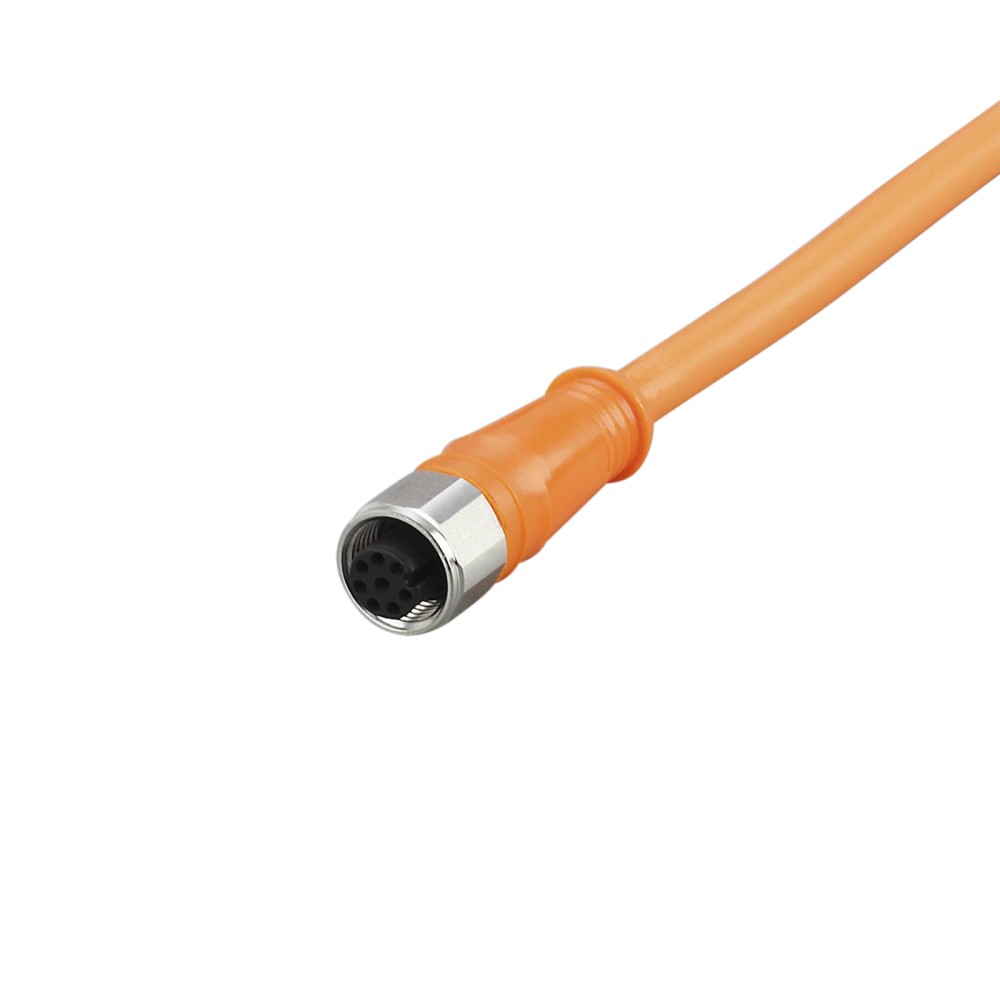

Imagem meramente ilustrativa

R$ 794,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12400
EAN: 4021179281928
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "E12400 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia 15m PVC IP69K 8 Polos"

Destaques do Produto

Comprimento

15 m

Interface do conector

M12 fêmea, reto, codificação A, 8 polos

Proteção

IP68 / IP69K

Tensão

< 30 V AC ou < 36 V DC

Corrente total

2 A

Ambiente previsto

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12400 IFM – Cabo de conexão com conector fêmea M12, reto, 8 polos, 15 m, PVC, IP68/IP69K

O E12400 é um cabo de conexão flexível com conector fêmea M12 reto, destinado a conectar dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Possui 8 contatos banhados a ouro, cabo de PVC laranja com 15 m e grau de proteção IP68/IP69K. É livre de silicone e opera com tensão inferior a 30 V AC ou inferior a 36 V DC, conforme os dados do produto.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12400
Conexão	Conector fêmea M12, reto, codificação A, 8 polos
Comprimento do cabo	15 m
Material e cor do cabo	PVC, laranja
Grau de proteção	IP68 e IP69K
Tensão máxima	< 30 V AC; < 36 V DC
Corrente de carga total	2 A
Condutores	8 x 0,25 mm²
Temperatura de operação	-25 a 100 °C
Contato e bloqueio	Contatos dourados; porca de bloqueio em aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interface M12 fêmea correspondente, codificação A e 8 polos, desde que também atendidos os limites elétricos do cabo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada para o produto.
Aplicações que requerem cabo de 15 m, revestimento de PVC e contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não selecionar para aplicações acima de 2 A de carga total ou acima de < 30 V AC / < 36 V DC.
Não selecionar quando a conexão requerida não corresponder a M12, codificação A, 8 polos ou quando o dispositivo exigir conector de outro gênero ou codificação.
Não presumir compatibilidade com protocolos ou pinagens específicos sem confirmar a atribuição dos pinos no datasheet do dispositivo conectado.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos; a ficha também declara proteção IP68/IP69K. A adequação depende das condições de instalação e dos requisitos de proteção do conjunto conectado.
Possibilidade condicionada: conexão de um dispositivo M12 compatível em instalações que necessitam de 15 m de cabo, desde que codificação, quantidade de polos, pinagem, tensão, corrente e temperatura sejam compatíveis. A ficha não identifica protocolos ou equipamentos específicos.
Limitação de seleção: não exceder os limites informados de 2 A, < 30 V AC e < 36 V DC, nem a faixa de temperatura de -25 a 100 °C. Consultar o datasheet para condições de ensaio e detalhes de uso dos graus IP.

COMO ESCOLHER

Antes de comprar o E12400 IFM – Cabo de conexão com conector fêmea M12, reto, 8 polos, 15 m, PVC, IP68/IP69K, verifique estes pontos:

Escolha o E12400 quando

A instalação exigir cabo de 15 m com conector M12 fêmea reto, codificação A e 8 polos, e os limites de tensão, corrente, temperatura e proteção informados forem adequados ao circuito e ao ambiente.

Verifique outra configuração quando

O dispositivo exigir outro comprimento, quantidade de polos, codificação, gênero de conector ou pinagem. Compare a interface e a atribuição dos contatos no datasheet dos equipamentos antes de conectar.

Confirme os limites elétricos

A carga total não deve exceder 2 A; a tensão deve permanecer abaixo de 30 V AC ou 36 V DC. Para condições fora desses limites, selecione um cabo especificado para os requisitos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea	Descrição do tipo de produto.
Fabricante	ifm electronic	Marca indicada na ficha do produto.
Código do fabricante	E12400	Referência do produto.
Número de peça	ADOGH080VAS0015E08	Identificação de peça fornecida no dataset do catálogo.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Norma	DIN EN 60947-5-2	Padrão de referência indicado nos dados do produto.
Certificações	CE, UKCA	Certificações listadas na ficha.

Dados elétricos
Tensão máxima AC	< 30 V AC	Limite informado para operação em corrente alternada.
Tensão máxima DC	< 36 V DC	Limite informado para operação em corrente contínua.
Capacidade de carga total	2 A	Limite de corrente total indicado na ficha.

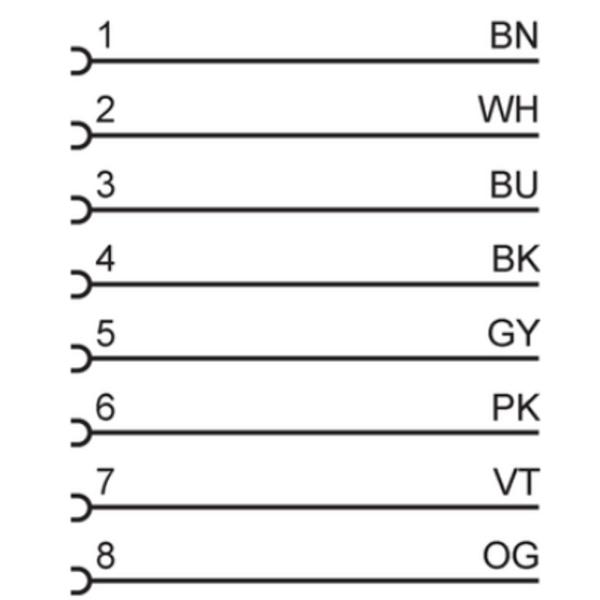

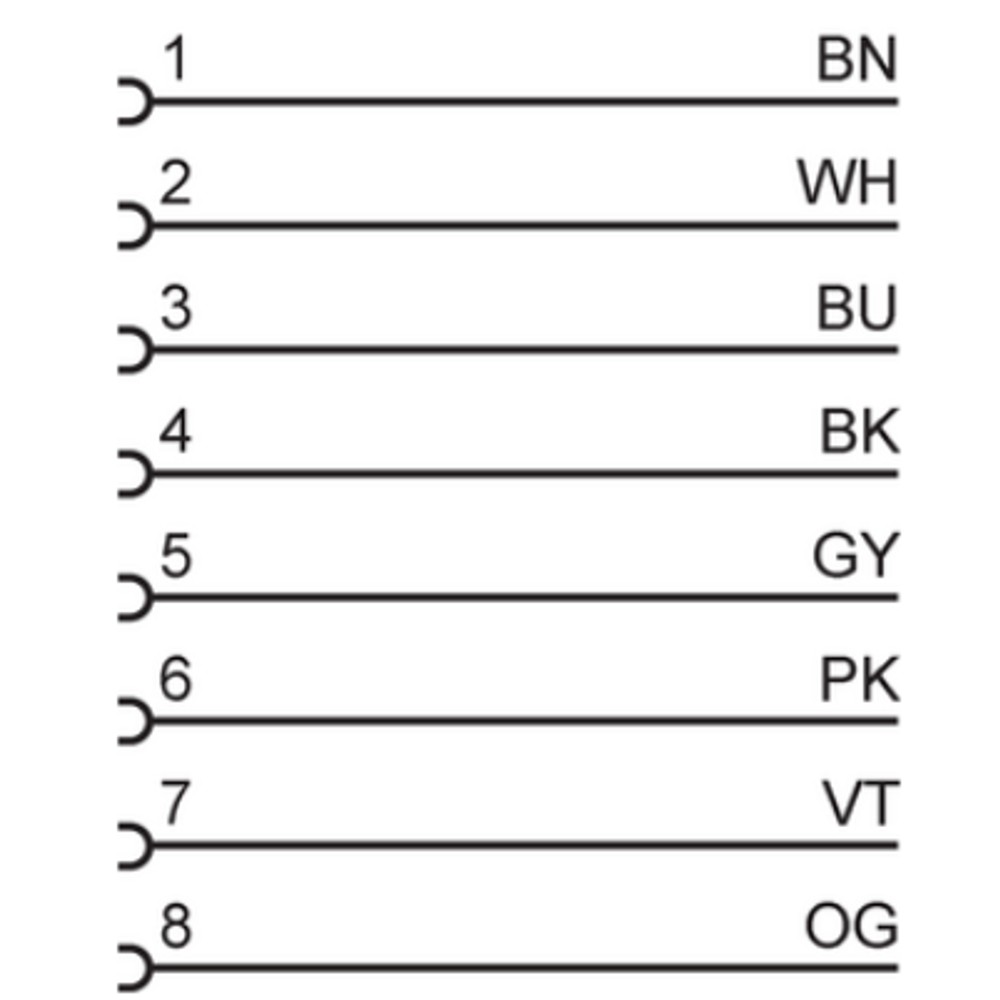

Seção e composição dos condutores	8 x 0,25 mm² (32 x Ø 0,1 mm)	Configuração declarada dos condutores do cabo.
Contatos	8, banhados a ouro	Número e acabamento dos contatos do conector.

Conexão

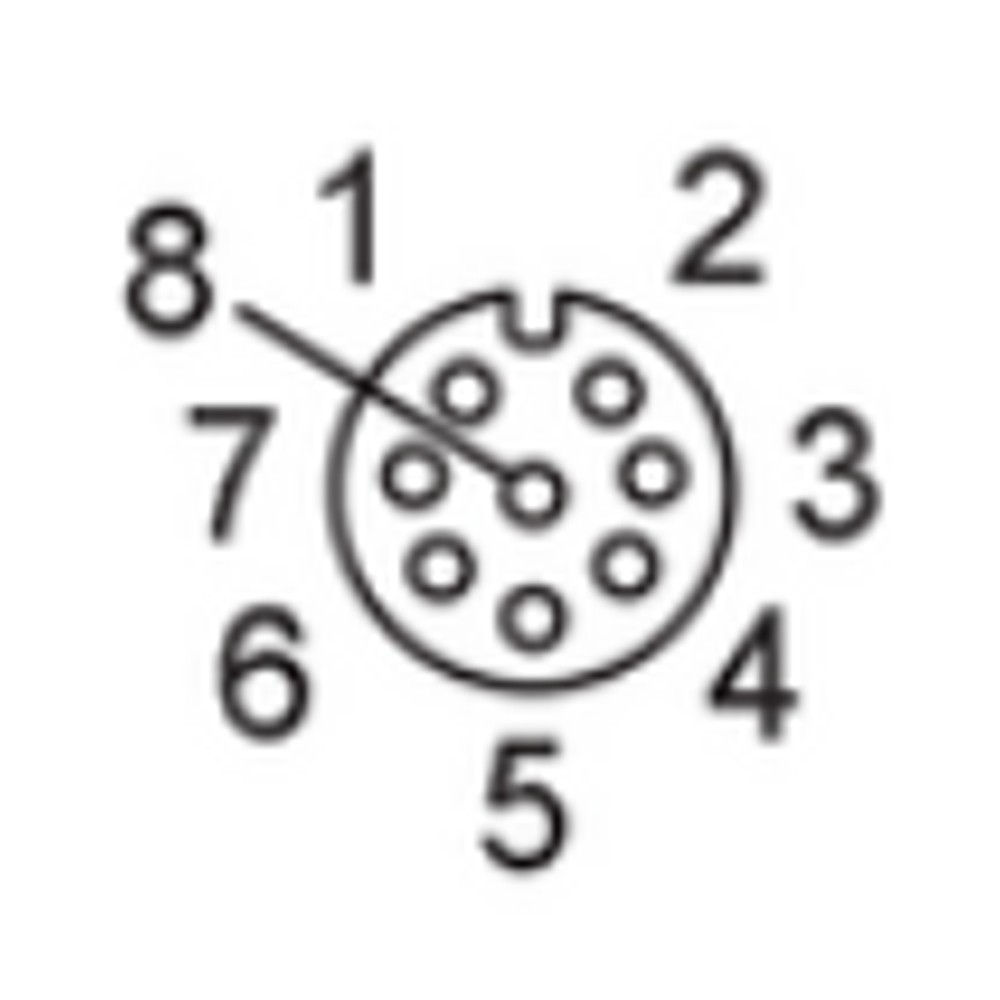

Soquete de conexão	1 x M12, reto, codificação A, 8 polos	Interface de conexão indicada para o cabo.
Tipo de conector	Fêmea	Gênero do conector informado no anúncio.
Acabamento dos contatos	Dourado	Material de acabamento dos contatos informado na ficha.
Torque máximo de aperto	0,7 a 0,9 Nm	Faixa de torque indicada para o bloqueio do conector.

Condições ambientais
Grau de proteção	IP68, IP69K	Graus de proteção declarados para o produto; consultar as condições de ensaio e instalação no datasheet.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura indicada na ficha.
Livre de silicone	Sim	Característica declarada para o produto.

Dados mecânicos e materiais
Comprimento	15 m	Comprimento nominal informado para o cabo.
Especificação do cabo	PVC, laranja, Ø 5,9 mm; 8 x 0,25 mm²	Construção e dimensões declaradas do cabo.
Revestimento e corpo	PVC	Material informado para o cabo e corpo do conector.
Porca de bloqueio	Aço inoxidável 1.4404 (316L)	Material especificado para o elemento de bloqueio.
Vedação	EPDM	Material da vedação indicado na ficha.
Dimensões	15 x 15 x 46 mm	Dimensões listadas nos dados do catálogo; verificar desenho dimensional para interpretação e montagem.
Peso	929 g	Peso indicado nos dados do catálogo.
Cor	Laranja	Cor declarada do revestimento do cabo.

Fornecimento e classificação
Quantidade na embalagem	1 peça	Quantidade de embalagem indicada na ficha.
NCM	8544.42.00	Classificação fiscal fornecida nos dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha identifica conector M12 reto, codificação A e 8 polos, mas não declara protocolo de comunicação nem pinagem por função. Verifique o protocolo e a atribuição dos contatos no datasheet do dispositivo conectado.

Conexões

Elétrica Conector fêmea M12 reto, codificação A, 8 contatos; tensão máxima informada: < 30 V AC e < 36 V DC; capacidade de carga total: 2 A. A compatibilidade elétrica depende da pinagem e dos requisitos do equipamento conectado, que não estão especificados na ficha.

Processo Não se aplica como conexão de processo: trata-se de um cabo de conexão elétrica com conector M12. A compatibilidade mecânica exige contraparte M12 compatível, com codificação e número de polos correspondentes.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão a dispositivo com contraparte M12 codificada A e 8 polos, com pinagem e requisitos elétricos confirmados	✓	A configuração mecânica do cabo é M12 reto, codificação A, 8 polos; a compatibilidade elétrica ainda depende da pinagem e dos limites do circuito.
Circuito dentro dos limites de tensão e corrente informados	✓	A ficha informa < 30 V AC, < 36 V DC e carga total de 2 A.
Conexão que exige outra codificação, outro número de polos ou outro gênero de conector	✗	A interface especificada é M12 fêmea, codificação A, com 8 contatos.
Aplicação que requer protocolo ou pinagem específicos sem confirmação documental	✗	A ficha não informa protocolo nem atribuição dos pinos; confirme esses dados no datasheet do equipamento conectado antes da instalação.
Aplicação com temperatura fora de -25 a 100 °C	✗	A faixa de temperatura indicada para o produto é de -25 a 100 °C.

INSTALAÇÃO

Como instalar o E12400 IFM – Cabo de conexão com conector fêmea M12, reto, 8 polos, 15 m, PVC, IP68/IP69K

Confirme no datasheet do dispositivo a contraparte M12, a codificação A, os 8 polos e a atribuição dos contatos antes da conexão.
Desenergize o circuito e verifique se tensão, corrente e temperatura da instalação permanecem dentro dos limites declarados para o cabo.
Inspecione o conector, os contatos e a vedação; não instale componentes visivelmente danificados ou contaminados.
Alinhe o conector com a contraparte sem forçar e acople-o mantendo o alinhamento mecânico.
Aperte o bloqueio dentro da faixa indicada de 0,7 a 0,9 Nm.
Após a montagem, confira o acoplamento e teste a continuidade e o funcionamento do circuito conforme os procedimentos da instalação.

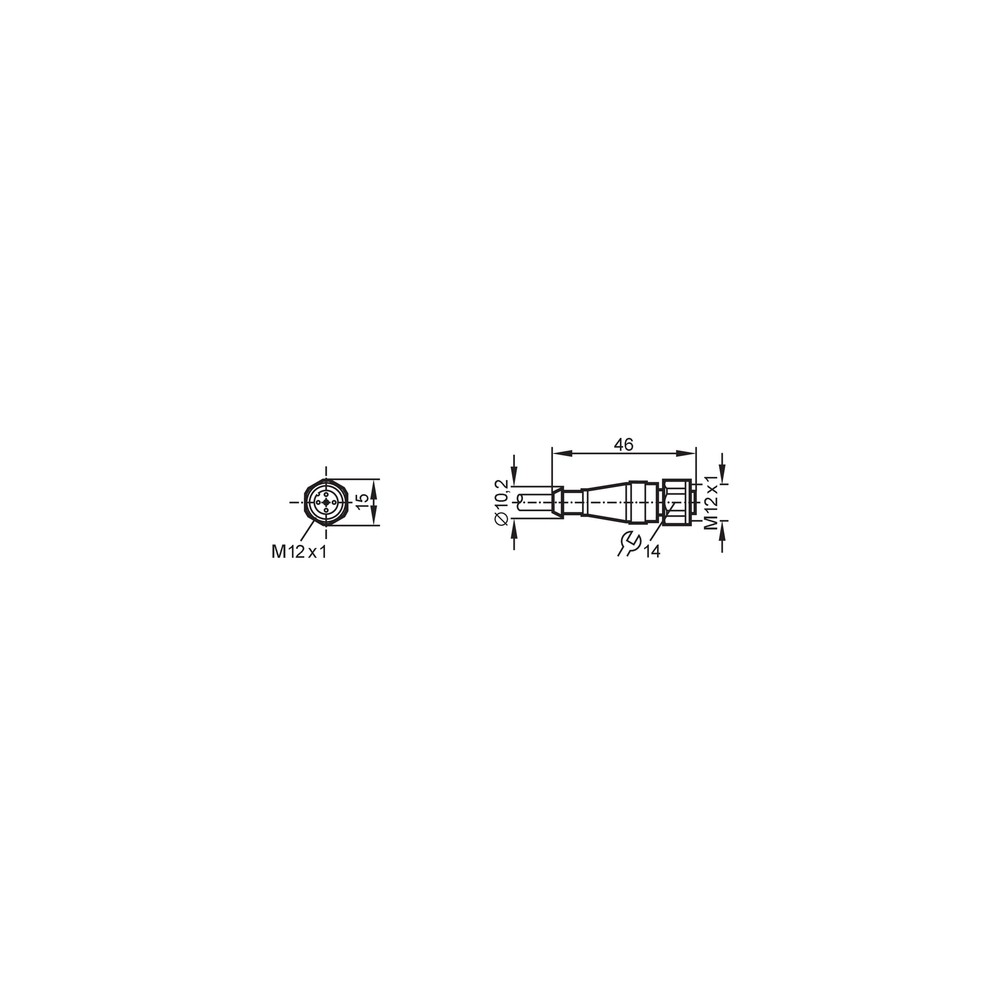

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não opera após a conexão.	Pinagem, codificação ou atribuição dos contatos incompatível com o dispositivo, ou conexão incompleta.	Compare a codificação e a pinagem dos dois equipamentos com seus datasheets; confira o alinhamento e o acoplamento do conector.
A conexão aquece ou apresenta interrupções sob carga.	Corrente total acima do limite de 2 A, contato mal acoplado ou requisito elétrico incompatível.	Meça a corrente do circuito e confirme que não excede 2 A; com o circuito desenergizado, inspecione o acoplamento e os contatos.
Há entrada de umidade ou perda de proteção no ponto de conexão.	Acoplamento incompleto, vedação danificada ou condições de montagem incompatíveis com a proteção declarada.	Inspecione a vedação e o acoplamento e consulte o datasheet para as condições de montagem e ensaio relacionadas aos graus IP.
O cabo apresenta falha intermitente quando movimentado.	Dano mecânico no cabo ou conexão instável; a ficha não informa raio mínimo de curvatura.	Inspecione visualmente o cabo e o conector ao longo do trecho instalado; verifique continuidade com o circuito desenergizado e sem presumir um raio mínimo não especificado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12400 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E12400 e para que serve?

É um cabo de conexão com conector fêmea M12 reto, codificação A e 8 polos. A ficha o indica para áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o produto?

A ficha indica uma peça por embalagem: o cabo de conexão E12400. Não há acessórios listados como inclusos.

Esse cabo serve para qualquer dispositivo M12?

Não necessariamente: a conexão especificada é M12 fêmea, codificação A e 8 polos. Confirme também a pinagem e os requisitos elétricos do dispositivo, pois a ficha não declara protocolo nem atribuição dos contatos.

Posso usar o cabo em tensão AC ou DC?

A ficha informa tensão inferior a 30 V AC e inferior a 36 V DC, com carga total de até 2 A. Verifique os requisitos do circuito e do equipamento conectado.

Para que este cabo não serve segundo os limites especificados?

Não deve ser selecionado para circuitos acima de 2 A, acima de < 30 V AC ou acima de < 36 V DC. Também não corresponde mecanicamente a interfaces que exijam outro gênero, codificação ou número de polos.

Posso usar o E12400 fora da faixa de temperatura indicada?

A faixa informada é de -25 a 100 °C. A ficha não confirma operação fora desses limites.

O dispositivo não funciona depois de conectar o cabo; o que verifico antes de trocar?

Verifique o acoplamento, a codificação e a pinagem nos datasheets do cabo e do dispositivo. Confirme também a tensão e a corrente do circuito antes de substituir qualquer componente.

O cabo aquece ou apresenta falhas sob carga; qual é a causa provável?

Uma causa possível é corrente superior à carga total especificada de 2 A ou contato mal acoplado. Meça a corrente e inspecione o conector com o circuito desenergizado.

Devo comprar este cabo ou procurar uma versão diferente?

Escolha o E12400 se forem necessários 15 m, M12 fêmea reto, codificação A e 8 polos, dentro dos limites elétricos e ambientais informados. Procure outra configuração se o dispositivo exigir comprimento, gênero, codificação ou número de polos diferentes.

Qual cuidado é importante durante a instalação?

Alinhe o conector sem forçar e aperte o bloqueio entre 0,7 e 0,9 Nm. Confirme a pinagem e desenergize o circuito antes de conectar ou inspecionar.

GLOSSÁRIO TÉCNICO

M12

Interface de conexão circular indicada para o conector deste cabo. (Ref.: soquete de conexão M12)

Codificação A

Configuração de chaveamento mecânico especificada para a interface M12; a contraparte deve corresponder a essa codificação. (Ref.: soquete de conexão, codificação A)

IP68

Grau de proteção declarado para o produto; as condições específicas de ensaio e instalação devem ser verificadas no datasheet. (Ref.: grau de proteção IP68)

IP69K

Grau de proteção declarado para o produto; consultar o datasheet para condições de uso e ensaio. (Ref.: grau de proteção IP69K)

Contatos banhados a ouro

Acabamento especificado para os contatos do conector. (Ref.: contatos, dourado)
