Cabo em Metro IFM E12399 - Blindado e Sem Halogênio

E12399 IFM - Cabo em Metro IFM Esteiras de Cabos 100m PUR Blindado

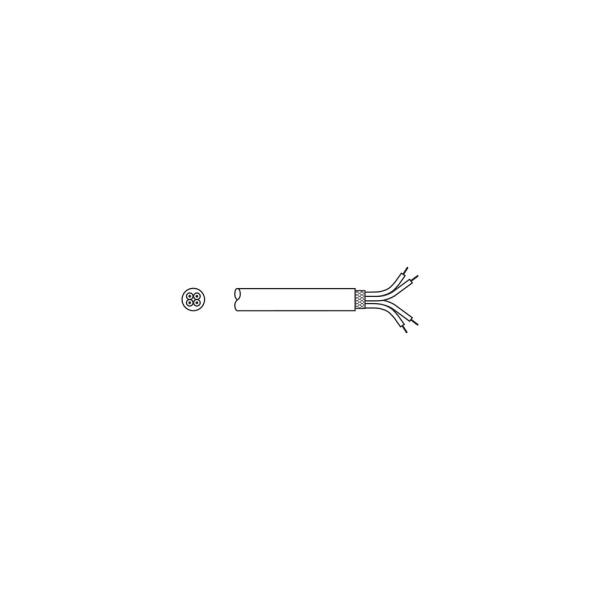

Imagem meramente ilustrativa

R$ 3.171,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12399
EAN: 4021179281911
NCM do produto: 85444900

Destaques do Produto Comprimento 100 m...mais

Fechar menu

Saiba mais sobre: "E12399 IFM - Cabo em Metro IFM Esteiras de Cabos 100m PUR Blindado"

Destaques do Produto

Comprimento

100 m

Condutores

4 × 0,34 mm²

Revestimento

PUR

Blindagem

Sim

Movimento flexível

Adequado para esteiras de cabos; raio mínimo de curvatura de 10 × o diâmetro

Livre de halogênio

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade e atendimento pela Melhor Indústria.

Sobre o E12399 IFM – Cabo em Metro para Esteiras de Cabos, 100 m, PUR, Blindado, 4 × 0,34 mm²

O IFM E12399 é um cabo vendido em metro, em comprimento de 100 m, indicado pelo fabricante para uso em esteiras de cabos com dobras e deslocamentos. Possui revestimento em PUR, construção blindada e é livre de halogênio. A ficha também especifica 4 condutores de 0,34 mm² e tolerância a movimentos flexíveis.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo em metro
Código do produto	E12399
Comprimento	100 m
Material do revestimento	PUR
Construção	Blindado; 4 × 0,34 mm²
Diâmetro externo	Ø 4,9 mm
Livre de halogênio	Sim
Raio mínimo de curvatura em aplicação flexível	10 × o diâmetro do cabo
Temperatura ambiente em aplicação móvel	-25 a 90 °C
Peso informado	3813,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que requerem 100 m de cabo blindado com revestimento PUR e quatro condutores de 0,34 mm².
Aplicações com cabo instalado em esteiras e submetido a dobras e deslocamentos, respeitando os limites de curvatura, temperatura e movimento informados pelo fabricante.
Projetos que especificam cabo livre de halogênio.

⚠ Considere outro se precisa de:

Não especificar quando o projeto exigir condutores, seção, comprimento ou construção diferentes dos informados para o E12399.
Não usar em aplicação móvel fora da faixa de temperatura de -25 a 90 °C indicada para movimento.
Não instalar em aplicação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Uso em esteiras de cabos com dobras e deslocamentos, conforme a descrição do fabricante. Respeite o raio mínimo de curvatura de 10 × o diâmetro do cabo e a faixa de temperatura móvel de -25 a 90 °C.
Possibilidade de uso em instalações que necessitam de quatro condutores de 0,34 mm², blindagem e revestimento PUR; a aplicação concreta depende da tensão, pinagem e requisitos do equipamento, dados que não constam na ficha fornecida.
Para movimento horizontal, a ficha informa velocidade máxima de 3,3 m/s sob condição de percurso de 5 m e aceleração máxima de 5 m/s²; valide qualquer condição distinta com o fabricante.

COMO ESCOLHER

Antes de comprar o E12399 IFM – Cabo em Metro para Esteiras de Cabos, 100 m, PUR, Blindado, 4 × 0,34 mm², verifique estes pontos:

Escolha o E12399 quando

A instalação exigir cabo em comprimento de 100 m, blindagem, revestimento PUR, quatro condutores de 0,34 mm² e uso em esteiras com dobras e deslocamentos.

Verifique outros requisitos antes de selecionar

Compare o número e a seção dos condutores, o comprimento, o diâmetro de 4,9 mm, o raio mínimo de curvatura e as condições de temperatura e movimento com os requisitos do projeto. A ficha fornecida não especifica tensão nominal, terminação ou compatibilidade com um dispositivo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Cabo em metro	Classificação informada para o produto.
Modelo de designação	CABLE/100M/ PUR/4X0,34/SW	Designação indicada na ficha do produto.
SKU / Part Number	E12399	Código de identificação do produto.
GTIN	4021179281911	Identificador comercial informado.
Marca	ifm / IFM electronic	Fabricante indicado na ficha.
Unidade de venda	Metro	Unidade de venda indicada nos dados do anúncio.
Quantidade da embalagem	1 peça	Quantidade de embalagem informada no dataset.
Comprimento	100 m	Comprimento informado para o cabo.
Peso	3813,6 g	Peso indicado nos dados do produto.
NCM	8544.49.00	Classificação fiscal informada no dataset.

Construção e conexão elétrica
Material do revestimento	PUR (poliuretano)	Material informado para o revestimento do cabo.
Cor	Preto	Cor indicada na ficha.
Livre de halogênio	Sim	Característica informada pelo fabricante.
Blindagem	Sim	Cabo especificado como blindado.
Condutores	4 × 0,34 mm²	Quantidade e seção dos condutores indicadas na conexão elétrica.
Construção dos condutores	42 × Ø 0,1 mm	Construção indicada para cada condutor na ficha.
Diâmetro externo	Ø 4,9 mm	Diâmetro informado para o cabo.

Aplicação e movimento
Uso em esteiras de cabos	Sim	Descrição informa adequação a esteiras de cabos e tolerância a dobras e deslocamentos.
Tolerâncias para dobras e deslocamentos	Sim	Característica explicitamente indicada na ficha.
Ciclos de curvatura	> 2 milhões	Valor informado para ciclos de curvatura.
Raio mínimo de flexão	10 × o diâmetro do cabo	Limite especificado para aplicação flexível.
Esforço de torção	± 180°/m	Valor informado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; não extrapolar para condições diferentes sem validação do fabricante.

Condições ambientais
Temperatura ambiente em aplicação móvel	-25 a 90 °C	Faixa indicada especificamente para condição móvel.
Faixa de temperatura	-40 a 90 °C	Faixa de temperatura geral informada no dataset; observar a faixa móvel mais restritiva quando houver movimento.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação nem compatibilidade com dispositivos específicos. Verifique os requisitos do equipamento e do sistema no datasheet.

Conexões

Elétrica Cabo de 100 m, blindado, com quatro condutores de 0,34 mm² (42 × Ø 0,1 mm); diâmetro externo de Ø 4,9 mm. A ficha não informa terminação, tensão nominal ou pinagem.

Processo Não aplicável como conexão de processo: trata-se de cabo em metro, sem conexão de processo ou conector especificado na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação que requer quatro condutores de 0,34 mm² e cabo blindado	✓	Essas características estão especificadas para o E12399; confirme também os requisitos elétricos do equipamento, pois a ficha não informa tensão nominal ou pinagem.
Esteira de cabos com dobras e deslocamentos dentro dos limites especificados	✓	O produto é descrito como adequado para esteiras de cabos e tolerante a dobras e deslocamentos. A ficha informa raio mínimo de curvatura de 10 × o diâmetro e temperatura móvel de -25 a 90 °C.
Aplicação flexível com raio de curvatura inferior a 10 × o diâmetro do cabo	✗	A aplicação ficaria abaixo do raio mínimo de curvatura informado pelo fabricante.
Sistema que exige protocolo, pinagem ou terminação específicos	✗	A ficha não informa protocolo, pinagem nem terminação; não é possível confirmar compatibilidade sem esses dados.

INSTALAÇÃO

Como instalar o E12399 IFM – Cabo em Metro para Esteiras de Cabos, 100 m, PUR, Blindado, 4 × 0,34 mm²

Confirme que o comprimento de 100 m e a configuração de quatro condutores de 0,34 mm² atendem ao projeto.
Verifique os requisitos elétricos do equipamento, incluindo tensão, terminação e pinagem, pois esses dados não estão especificados na ficha fornecida.
Planeje o trajeto na esteira de cabos e confira espaço e movimentação previstos antes de instalar.
Mantenha, em aplicação flexível, raio de curvatura igual ou superior a 10 vezes o diâmetro do cabo.
Em aplicação móvel, mantenha a temperatura ambiente dentro da faixa de -25 a 90 °C e valide as condições de velocidade e aceleração informadas pelo fabricante.
Após a instalação, verifique a continuidade e a conexão da blindagem conforme o projeto elétrico; a ficha fornecida não detalha método de terminação.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Desgaste ou dano visível no cabo durante o movimento da esteira.	Raio de curvatura abaixo do mínimo especificado ou condições de movimento fora dos limites aplicáveis.	Meça o raio no ponto de curvatura e compare com o mínimo de 10 × o diâmetro; confira também a configuração de movimento e os limites informados na ficha.
Falha intermitente de sinal ou continuidade durante o deslocamento.	Possível dano aos condutores ou à conexão após flexão; a ficha não identifica uma causa única para esse sintoma.	Inspecione o cabo e as terminações e teste a continuidade dos condutores em condição segura, comparando com o esquema do equipamento.
Interferência elétrica percebida no sistema conectado.	Possível conexão inadequada da blindagem ou incompatibilidade com os requisitos de instalação do sistema.	Confira a terminação da blindagem e as instruções do equipamento; a ficha do E12399 não especifica método de conexão da blindagem.
Degradação do revestimento em serviço.	Possível exposição a condições ambientais ou temperatura incompatíveis com os requisitos da aplicação.	Inspecione o revestimento e compare a temperatura e as condições de uso com as faixas informadas para aplicação geral e móvel.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12399 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12399 e o que vem com ele?

É um cabo IFM em metro, com comprimento especificado de 100 m. A ficha informa embalagem de uma peça e não lista acessórios inclusos.

O cabo tem blindagem e quantos condutores possui?

Sim, é blindado e possui quatro condutores de 0,34 mm². A ficha não informa pinagem ou terminação.

O E12399 serve para instalar em uma esteira de cabos?

Sim, a descrição do fabricante indica uso em esteiras com dobras e deslocamentos. A instalação deve respeitar os limites de curvatura, temperatura e movimento informados na ficha.

Posso usar este cabo em movimento abaixo de -25 °C?

A ficha indica -25 a 90 °C para temperatura ambiente em aplicação móvel. Ela não confirma uso móvel abaixo desse limite.

O E12399 é compatível com qualquer tensão ou protocolo?

Não é possível confirmar compatibilidade universal: a ficha fornecida não especifica tensão nominal, pinagem, terminação ou protocolo. Compare os requisitos do equipamento com o datasheet e as informações do fabricante.

O cabo serve para uma aplicação que exige raio de curvatura menor que 10 vezes o diâmetro?

Não, essa condição fica abaixo do raio mínimo informado para aplicação flexível. Verifique os requisitos do projeto antes de selecionar o cabo.

O que verificar se houver falha intermitente quando o cabo se movimenta?

Inspecione o trajeto, as terminações e possíveis danos no cabo, e teste a continuidade dos condutores com o sistema em condição segura. Confira também se o raio de curvatura respeita o limite informado.

O que pode causar desgaste rápido na esteira?

Uma causa possível é a instalação com curvatura abaixo do mínimo ou movimento fora das condições especificadas. Verifique o raio, o percurso e os parâmetros de movimento da aplicação.

É melhor comprar o E12399 ou um cabo com outra configuração?

Escolha o E12399 quando o projeto exigir 100 m, blindagem, PUR e quatro condutores de 0,34 mm². Se o projeto exigir outros valores ou uma terminação específica, compare com a ficha de outra configuração antes de comprar.

Que cuidados devo tomar na instalação?

Respeite o raio mínimo de 10 vezes o diâmetro e, em aplicação móvel, a faixa de -25 a 90 °C. Confirme no equipamento a tensão, a pinagem e a forma de conexão da blindagem, pois esses dados não estão informados na ficha fornecida.

GLOSSÁRIO TÉCNICO

PUR

Poliuretano, material indicado para o revestimento do cabo. (Ref.: Material do revestimento: PUR)

Blindagem

Elemento de construção indicado para o cabo; a ficha não detalha o método de terminação. (Ref.: Blindagem: sim)

Raio mínimo de curvatura

Limite de curvatura especificado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: 10 × o diâmetro do cabo)

Ciclo de curvatura

Parâmetro informado para a quantidade de ciclos de curvatura do cabo. (Ref.: > 2 milhões de ciclos)

Esforço de torção

Valor de torção informado por unidade de comprimento. (Ref.: ± 180°/m)
