Cabo de Ligação IFM M12 15m - Blindado e Resistente

Pré-visualizar: E12363 IFM - Cabo de Ligação ifm M12 Aplicações Móveis e CAN 15m PUR Blindado IP68

E12363 IFM - Cabo de Ligação ifm M12 Aplicações Móveis e CAN 15m PUR Blindado IP68

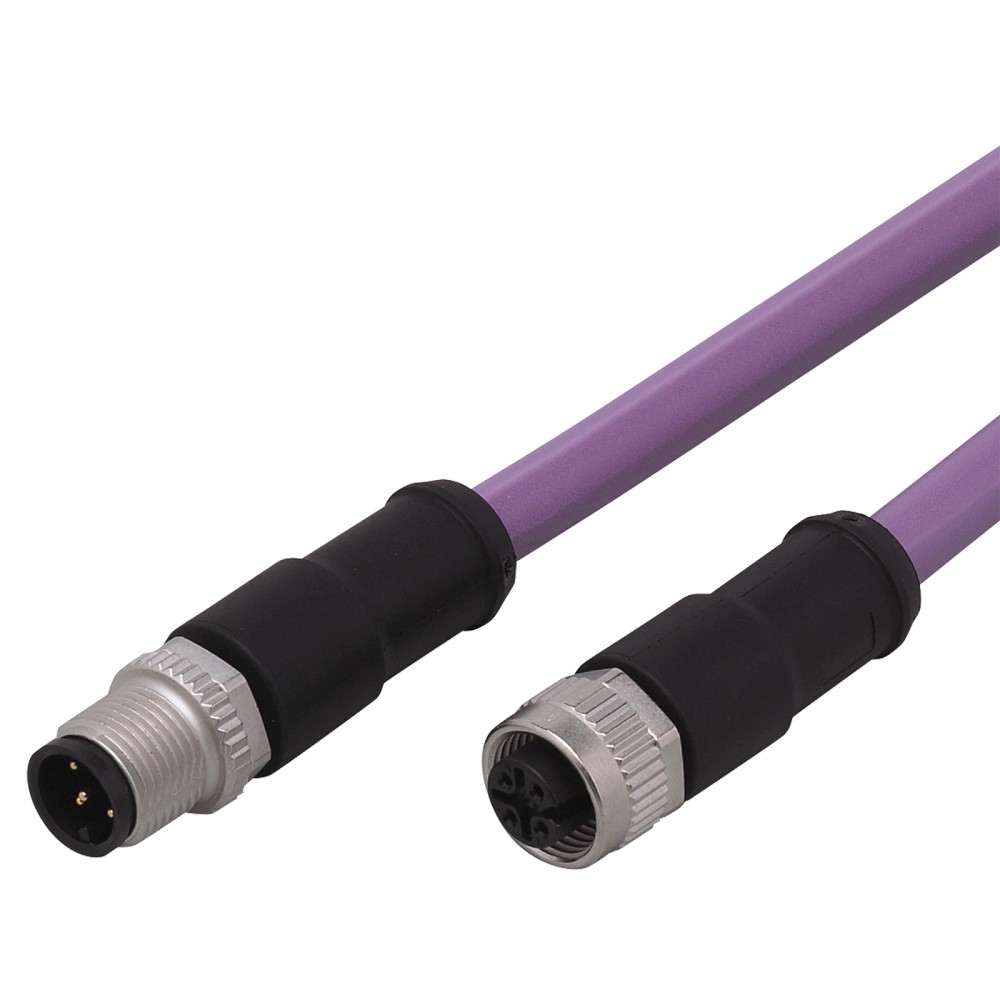

Imagem meramente ilustrativa

R$ 2.349,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12363
EAN: 4021179274616
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "E12363 IFM - Cabo de Ligação ifm M12 Aplicações Móveis e CAN 15m PUR Blindado IP68"

Destaques do Produto

Comprimento do cabo

15 m

Tipo de conexão

M12 reto, macho e fêmea

Sinalização de compatibilidade

Barramento CAN, conforme aplicação indicada na ficha

Limites elétricos

< 30 V AC / < 36 V DC; corrente nominal de 4 A

Ambiente

IP68; temperatura ambiente de -25…80 °C

Construção

PUR, blindado e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12363 IFM — Cabo de Ligação M12 para Aplicações Móveis e CAN, 15 m, PUR, Blindado, IP68

O E12363 é um cabo de ligação M12 de 15 m para aplicações móveis e difíceis, incluindo barramento CAN, conforme indicado na ficha do produto. Possui cabo blindado com revestimento PUR e conectores M12 retos, macho e fêmea, com 5 contatos banhados a ouro. É especificado para proteção IP68 e tensão inferior a 30 V AC e 36 V DC. A corrente nominal indicada é 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12363
Comprimento	15 m
Conexões	M12 reto, macho e fêmea; codificação A; 5 contatos
Tensão de operação	< 30 V AC / < 36 V DC
Corrente nominal	4 A
Material do cabo	PUR, sem halogênio
Blindagem	Cabo blindado
Grau de proteção	IP68
Temperatura ambiente	-25…80 °C
Aplicação indicada	Aplicações móveis e difíceis; barramento CAN

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação M12 em aplicações móveis e difíceis, conforme a aplicação descrita pelo fabricante.
Conexões associadas a barramento CAN, desde que a pinagem, a codificação e os requisitos elétricos do equipamento sejam compatíveis.
Instalações que necessitem de cabo blindado de 15 m, com conectores M12 retos, macho e fêmea.

⚠ Considere outro se precisa de:

Não selecionar para tensões acima dos limites especificados: < 30 V AC e < 36 V DC.
Não exceder a corrente nominal de 4 A.
Não presumir compatibilidade apenas pelo formato M12: conferir codificação, número e atribuição dos contatos e pinagem do equipamento conectado.

APLICAÇÕES E USO

Aplicação comprovada: conexão em sistemas associados a barramento CAN, conforme indicado na ficha; conferir a pinagem e os requisitos elétricos dos dispositivos envolvidos.
Aplicação comprovada: uso em aplicações móveis e difíceis, conforme descrição do produto. Para movimento, respeitar o dado de velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Possibilidade condicionada: interligação de dispositivos com conexão M12 reta, codificação A e 5 contatos, desde que a pinagem seja compatível. A ficha não identifica modelos específicos de dispositivos.
Limites de aplicação: tensão inferior a 30 V AC e 36 V DC, corrente nominal de 4 A e temperatura ambiente de -25…80 °C. A proteção IP68 deve ser considerada conforme as condições de instalação do fabricante.

COMO ESCOLHER

Antes de comprar o E12363 IFM — Cabo de Ligação M12 para Aplicações Móveis e CAN, 15 m, PUR, Blindado, IP68, verifique estes pontos:

Escolha este cabo quando

A instalação exigir 15 m de cabo PUR blindado com terminações M12 retas, macho e fêmea, e a aplicação estiver dentro dos limites elétricos especificados. A ficha indica uso em aplicações móveis e difíceis e em barramento CAN.

Verifique antes de selecionar

Confirme a codificação A, os 5 contatos e a atribuição de pinos nos dois equipamentos. Confira também tensão, corrente, temperatura ambiente e requisitos de flexão e movimento da instalação.

Busque outra configuração quando

O comprimento necessário não for 15 m, a conexão requerida não for M12 reto/codificação A/5 contatos, ou os limites elétricos do circuito excederem os especificados para este cabo. A ficha não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Categoria de produto informada na ficha.
Aplicação	Aplicações móveis e difíceis; barramento CAN	Aplicações descritas para o produto.
SKU / part number do anúncio	E12363	Identificador do anúncio e código do produto.
GTIN	4021179274616	Identificador comercial informado no anúncio.
Marca	ifm	Marca indicada no anúncio.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal indicada nos dados do produto.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão informados na ficha técnica.
Corrente nominal	4 A	Capacidade de carga total indicada.
Condutores e seções	RD/BK: 2 x 0,34 mm²; WH/BU: 2 x 0,25 mm²; tela: 1 x 0,34 mm²	Configuração dos condutores descrita para o cabo.
Blindagem	Sim	O cabo é especificado como blindado; a ficha não detalha o desempenho de blindagem.

Conexões elétricas

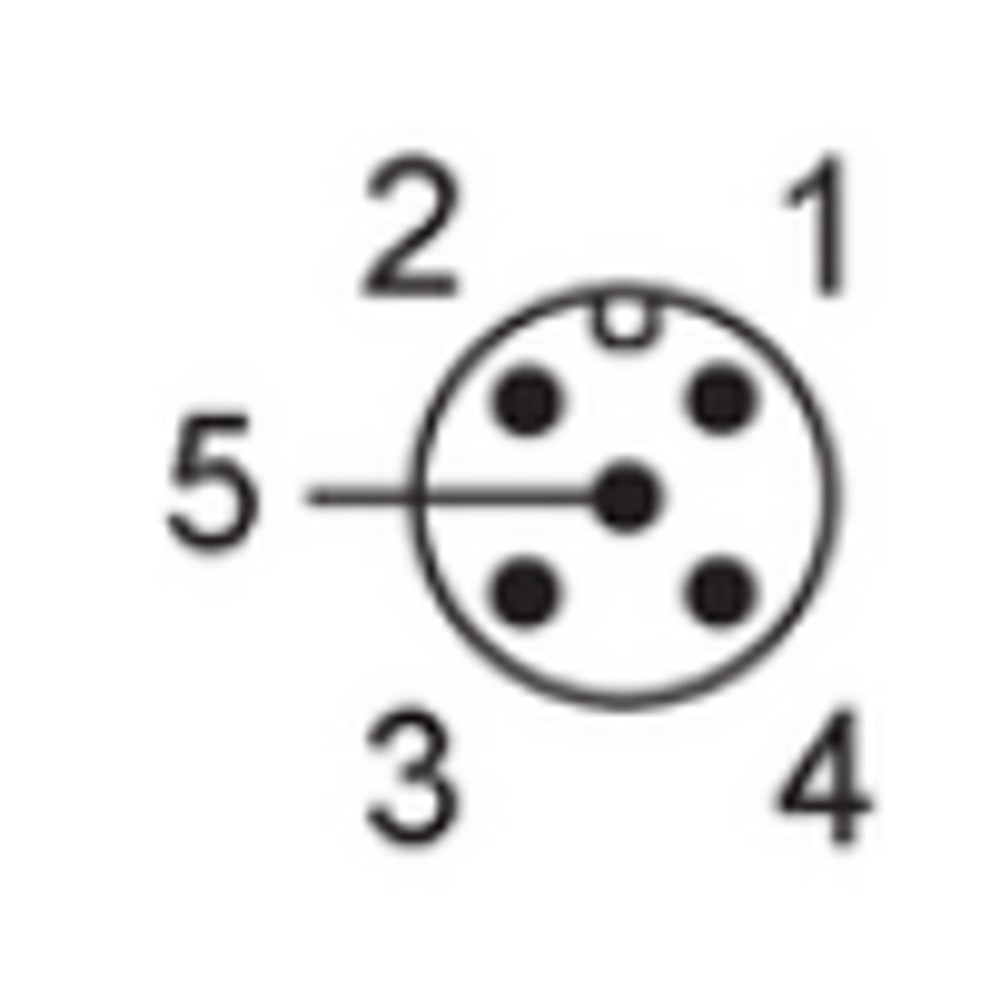

Extremidade com soquete	1 x M12, reto; codificação A; 5 contatos dourados; corpo PUR; bloqueio em zinco moldado sob pressão, niquelado	Descrição da conexão identificada como soquete.
Extremidade com conector	1 x M12, reto; codificação A; 5 contatos dourados; corpo PUR; bloqueio em zinco moldado sob pressão, niquelado	Descrição da conexão identificada como conector.
Configuração	Macho e fêmea	Configuração indicada no anúncio.
Torque máximo de aperto	0,5 Nm	Limite informado para o bloqueio das conexões.
Material da porca/bloqueio	Zinco moldado sob pressão, niquelado	Material especificado para os elementos de bloqueio.

Dados mecânicos e materiais
Comprimento do cabo	15 m	Comprimento especificado.
Revestimento	PUR	Material do revestimento do cabo.
Cor do cabo	Violeta	Cor informada nos dados técnicos.
Diâmetro do cabo	Ø 7,2 mm	Dimensão indicada na descrição da conexão elétrica do cabo.
Contatos	Banhados a ouro	Material de contato especificado para as conexões.
Dimensões informadas	14,5 x 14,5 x 48,5 mm	Dimensões fornecidas no conjunto de dados; a ficha não esclarece a referência dimensional.
Peso	1085 g	Peso indicado nos atributos do produto.
Sem halogênio	Sim	Característica declarada para o cabo.

Condições ambientais e movimento
Grau de proteção	IP68	Grau de proteção informado para o produto; seguir as condições de instalação especificadas pelo fabricante.
Temperatura ambiente	-25…80 °C	Faixa de temperatura ambiente indicada.
Temperatura de armazenamento	-40…80 °C	Faixa especificada para armazenamento.
Ciclos de curvatura	> 1 milhão	Tolerância a ciclos de curvatura indicada na ficha.
Raio de curvatura em instalação fixa	Mín. 5 x o diâmetro do cabo	Valor mínimo especificado para instalação fixa.
Raio de curvatura em aplicação flexível	Mín. 10 x o diâmetro do cabo	Valor mínimo especificado para aplicação flexível.
Velocidade de movimento	Máx. 3,3 m/s	Informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerância a dobras e deslocamentos	Sim	Característica declarada; observar as condições de movimento especificadas.

COMPATIBILIDADE

Comunicação

• Barramento CAN: aplicação indicada na ficha do produto; a compatibilidade efetiva depende da pinagem e dos requisitos dos equipamentos conectados.

• A ficha não especifica outros protocolos.

Conexões

Elétrica Cabo blindado de 15 m, PUR, sem halogênio, violeta, Ø 7,2 mm. Condutores indicados: RD/BK, 2 x 0,34 mm²; WH/BU, 2 x 0,25 mm²; tela, 1 x 0,34 mm². Tensão: < 30 V AC / < 36 V DC; corrente nominal: 4 A. Cada extremidade possui conexão M12 reta, codificação A, 5 contatos dourados. Confirmar a pinagem do equipamento antes da ligação.

Processo Não se aplica como conexão de processo: trata-se de um cabo de ligação com conectores elétricos M12 retos, macho e fêmea.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interligação de equipamentos com conexões M12 retas, codificação A e 5 contatos, após conferência da pinagem	✓	A ficha especifica essas características de conexão; a atribuição elétrica dos pinos deve corresponder à dos dispositivos.
Aplicação de barramento CAN com requisitos elétricos e pinagem compatíveis	✓	Barramento CAN é uma aplicação indicada na ficha, mas não há pinagem de protocolo detalhada no contexto fornecido.
Circuito com tensão acima de < 30 V AC ou < 36 V DC	✗	A tensão excede os limites informados para o produto.
Circuito que demande corrente superior a 4 A	✗	A corrente nominal especificada é 4 A.
Equipamento com codificação, número de contatos ou pinagem incompatíveis	✗	O formato M12, isoladamente, não comprova compatibilidade mecânica e elétrica; a ficha especifica codificação A e 5 contatos.

INSTALAÇÃO

Como instalar o E12363 IFM — Cabo de Ligação M12 para Aplicações Móveis e CAN, 15 m, PUR, Blindado, IP68

Desenergize os equipamentos antes de conectar o cabo e confirme os requisitos elétricos do circuito.
Verifique em ambos os dispositivos a conexão M12, a codificação A, o número de contatos e a pinagem; não use apenas o formato do conector como confirmação de compatibilidade.
Roteie o cabo sem exceder os limites de curvatura: mínimo de 5 vezes o diâmetro em instalação fixa e 10 vezes o diâmetro em aplicação flexível.
Em instalação com movimento, confirme as condições de deslocamento especificadas para o cabo e evite torções ou esforços não descritos na ficha.
Acople as conexões e aperte o bloqueio sem exceder o torque máximo de 0,5 Nm.
Antes de energizar, confira o assentamento das conexões, a continuidade elétrica e a compatibilidade da pinagem com os dispositivos.

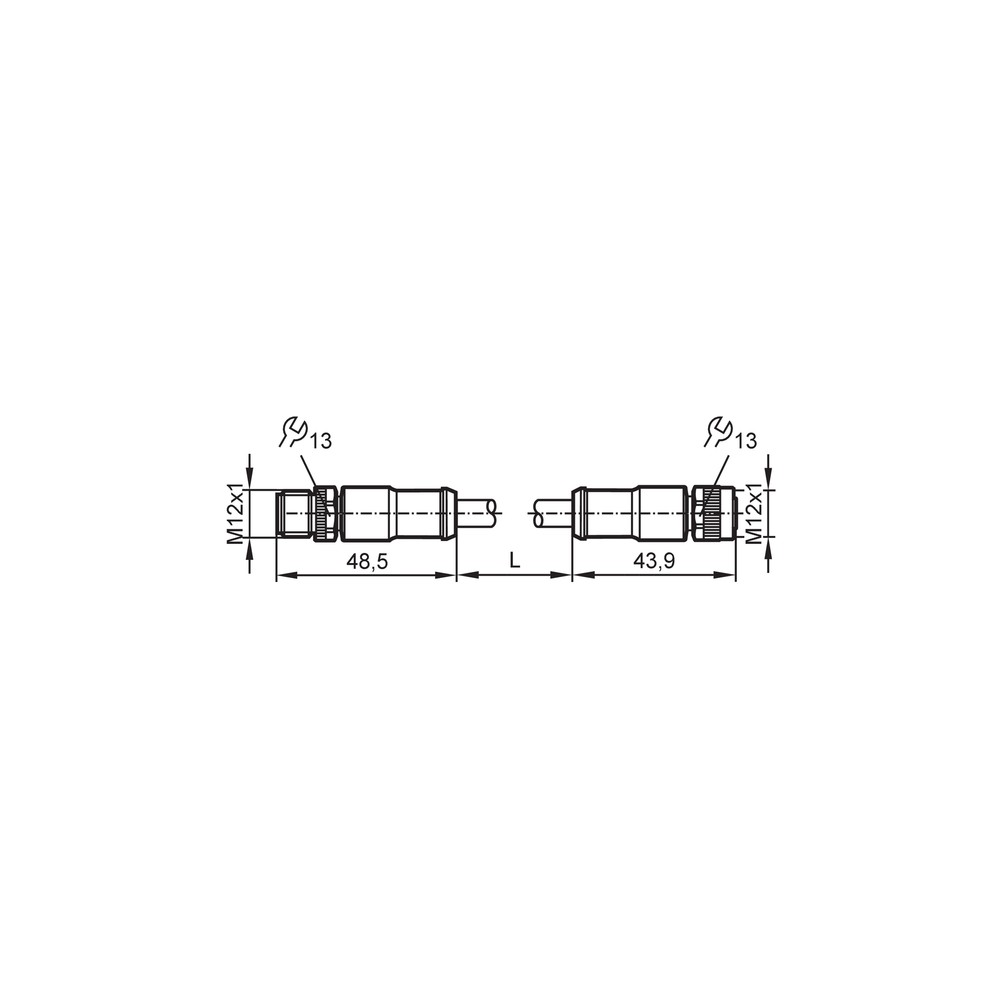

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação CAN não funciona após a instalação.	Pinagem ou atribuição de contatos incompatível entre o cabo e os dispositivos conectados.	Compare a pinagem especificada pelos fabricantes dos equipamentos com a codificação A e os 5 contatos do cabo; confirme continuidade dos condutores e da blindagem conforme o projeto.
O sinal apresenta interrupções durante o movimento do cabo.	Raio de curvatura abaixo do mínimo especificado ou movimento fora das condições informadas.	Inspecione o trajeto e meça o raio de curvatura; compare com os mínimos de 5 vezes o diâmetro em instalação fixa e 10 vezes em aplicação flexível, além das condições de velocidade e aceleração.
A conexão aquece ou há queda de tensão sob carga.	Corrente acima de 4 A, conexão inadequada ou condição elétrica fora dos limites especificados.	Meça a corrente e a tensão no circuito; confira se a corrente não excede 4 A e se a tensão permanece dentro dos limites informados. Inspecione o acoplamento e os contatos.
Há falha de conexão ou suspeita de entrada de umidade na interface.	Conector não acoplado ou bloqueado corretamente, ou instalação fora das condições necessárias para manter a proteção indicada.	Desenergize o circuito, inspecione o estado dos conectores e do bloqueio, confirme o aperto sem exceder 0,5 Nm e consulte as condições de instalação IP68 do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12363 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E12363 e para que serve?

É um cabo de ligação de 15 m com conexões M12 retas, indicado para aplicações móveis e difíceis e para barramento CAN. A pinagem deve ser confirmada com os equipamentos conectados.

O que acompanha o E12363?

A ficha informa uma peça por embalagem: o cabo de ligação E12363. Não há acessórios adicionais listados.

Posso usar este cabo em qualquer equipamento com conector M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Verifique codificação A, 5 contatos e pinagem nos dois equipamentos, além dos requisitos elétricos.

Ele serve para circuitos acima de 4 A ou 36 V DC?

Não deve ser selecionado para corrente acima de 4 A ou tensão igual ou superior ao limite especificado de < 36 V DC. Para corrente alternada, o limite informado é < 30 V AC.

O cabo é indicado para um motor específico ou para uma versão específica de equipamento?

A ficha não identifica motores, anos ou versões de equipamentos compatíveis. A seleção depende da correspondência entre conexão, pinagem e requisitos elétricos.

Serve para uma conexão M12 de outra codificação ou com outro número de contatos?

A ficha especifica conexões retas M12, codificação A e 5 contatos. Não use este produto se a interface exigida pelo equipamento divergir dessas características sem confirmação técnica do fabricante.

O que verificar se a comunicação CAN falhar depois da conexão?

Confira primeiro a pinagem e a continuidade dos condutores nos dois lados. A ficha indica aplicação em CAN, mas não fornece uma tabela de pinagem detalhada.

Por que o sinal pode falhar quando o cabo está em movimento?

Uma causa possível é curvatura abaixo do mínimo especificado ou movimento fora das condições informadas. Verifique o raio de curvatura, o percurso e os limites de velocidade e aceleração da instalação.

Como escolher entre este cabo e comprar conectores ou cabo avulsos?

O E12363 é uma unidade de cabo montado de 15 m com terminações M12 macho e fêmea. Se o projeto exigir comprimento, terminação ou pinagem diferentes, selecione uma configuração compatível; a ficha não lista alternativas específicas.

Que cuidado devo ter ao instalar e apertar os conectores?

Confirme o alinhamento e a codificação antes de acoplar, sem forçar a conexão. O torque máximo de aperto especificado para o bloqueio é 0,5 Nm; respeite também os raios mínimos de curvatura.

GLOSSÁRIO TÉCNICO

M12

Família de conectores circulares usada neste cabo; a compatibilidade também depende da codificação e da pinagem. (Ref.: conexão M12 reta, codificação A, 5 contatos)

Codificação A

Configuração mecânica de chaveamento da conexão especificada para as extremidades deste produto. (Ref.: codificação A)

IP68

Grau de proteção declarado para o produto; as condições concretas de instalação devem ser confirmadas na documentação do fabricante. (Ref.: grau de proteção IP68)

PUR

Material especificado para o revestimento do cabo e o corpo das conexões. (Ref.: material PUR)

Raio de curvatura

Raio mínimo de dobra indicado para evitar curvatura abaixo dos limites especificados; varia conforme instalação fixa ou aplicação flexível. (Ref.: mín. 5 x diâmetro em instalação fixa; mín. 10 x diâmetro em aplicação flexível)
