Cabo Conector Fêmea M12 IFM 1m

Pré-visualizar: E12362 IFM - Cabo Conector Fêmea M12 Automação Industrial 1m PUR IP67

E12362 IFM - Cabo Conector Fêmea M12 Automação Industrial 1m PUR IP67

Imagem meramente ilustrativa

R$ 387,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12362
EAN: 4021179274609
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E12362 IFM - Cabo Conector Fêmea M12 Automação Industrial 1m PUR IP67"

Destaques do Produto

Conector

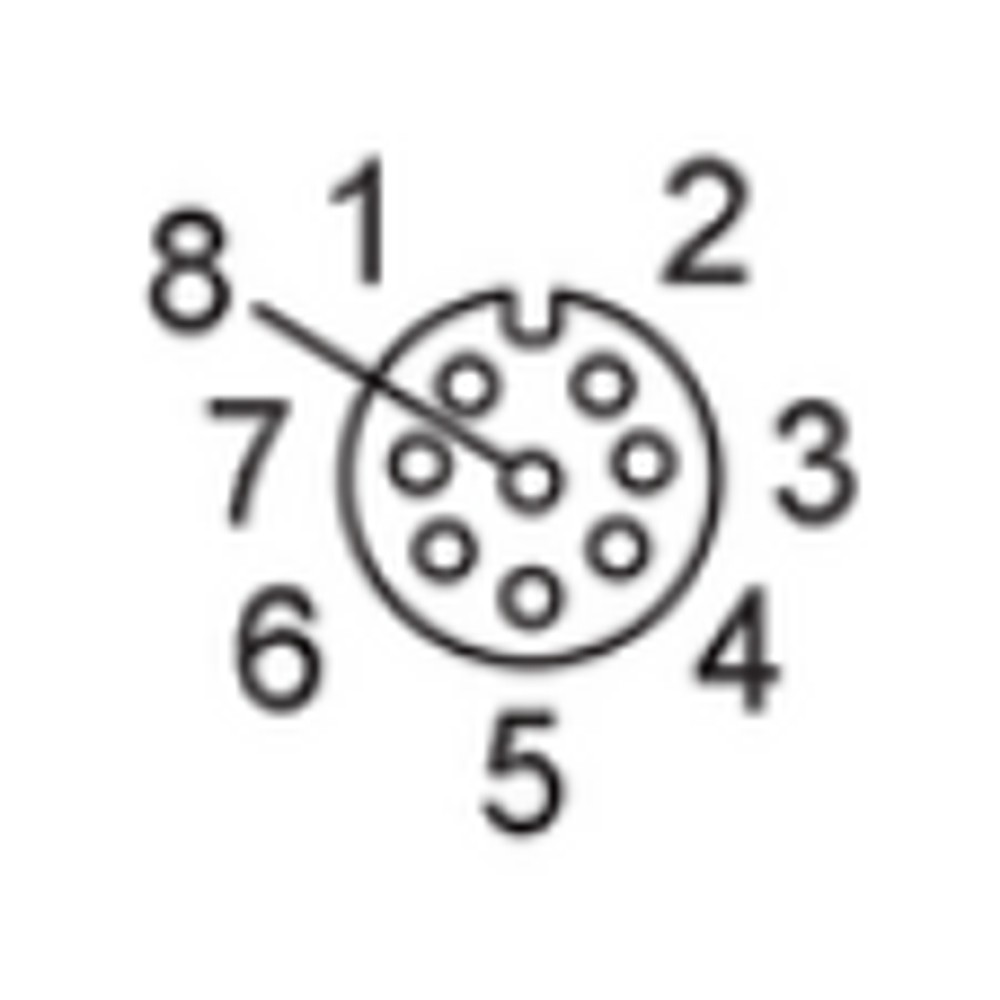

Fêmea M12 angular, codificação A, 8 contatos

Comprimento

1 m

Revestimento

PUR

Proteção

IP67

Tensão e carga

< 30 V AC; carga de 2 A (...40 °C)

Condições ambientais

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

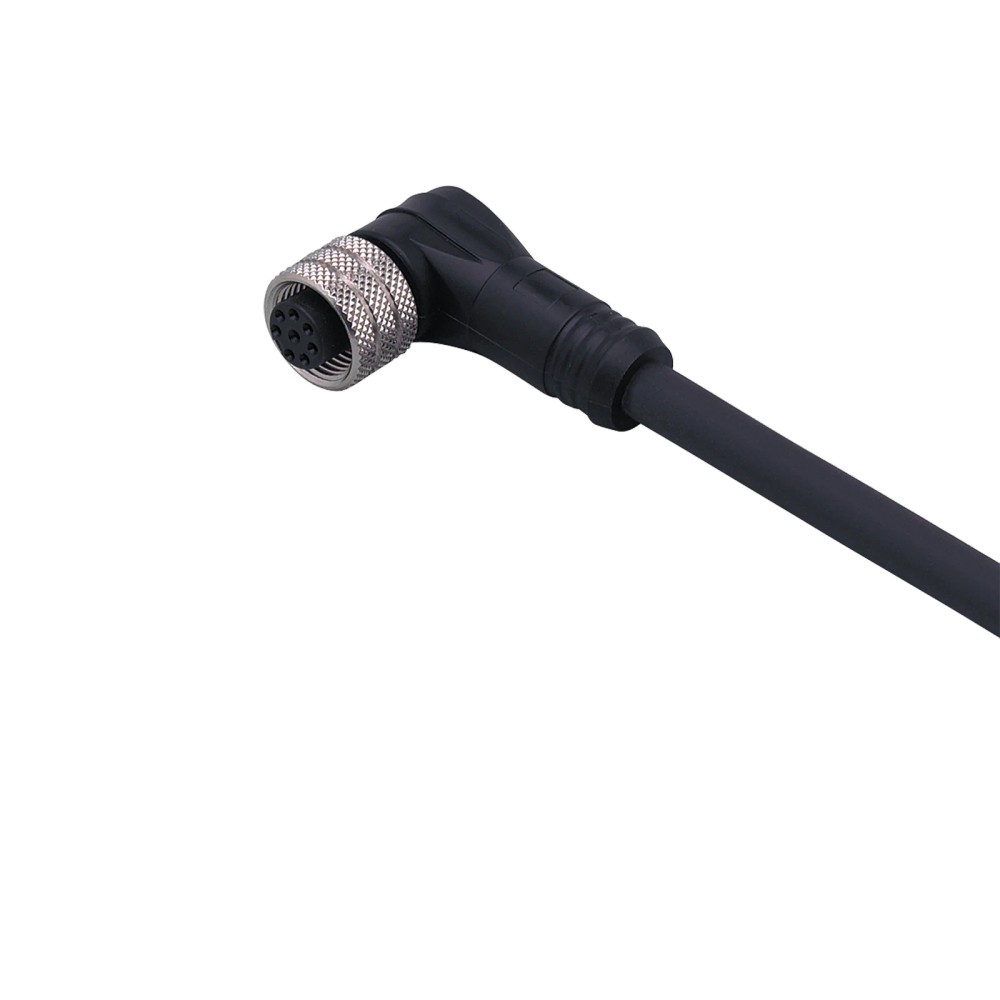

Sobre o E12362 IFM – Cabo de conexão com conector fêmea M12 angular, 1 m, PUR, IP67

O E12362 é um cabo de conexão com conector fêmea M12 angular para conexões em aplicações industriais e de automação. Possui 1 m de comprimento, revestimento em PUR e grau de proteção IP67. A ficha informa tensão de operação inferior a 30 V AC e contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E12362
Tipo de conector	Fêmea M12 angular, codificação A, 8 contatos
Comprimento do cabo	1 m
Material do cabo e do corpo do conector	PUR
Grau de proteção	IP67
Tensão de operação	< 30 V AC; < 36 V DC conforme dados complementares do produto
Capacidade de carga	2 A (...40 °C)
Temperatura ambiente	-25...80 °C
Conexão do cabo	8 x 0,25 mm²; Ø 6,8 mm
Características especiais	Sem silicone; contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requerem um conector fêmea M12 angular de codificação A com 8 contatos.
Instalações em que o comprimento de cabo necessário seja 1 m e a aplicação respeite os limites elétricos e ambientais especificados.
Aplicações que demandem cabo PUR sem silicone e contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 1 m sem confirmar a possibilidade de extensão ou substituição por outra versão.
Não usar em condições que ultrapassem os limites especificados de tensão, corrente ou temperatura.
Não presumir compatibilidade apenas pelo formato M12: confirme codificação, número de contatos, pinagem e requisitos elétricos do dispositivo conectado.

APLICAÇÕES E USO

Uso em conexões elétricas de automação industrial quando os equipamentos forem compatíveis com conector fêmea M12 angular, codificação A e 8 contatos; a pinagem deve ser validada no datasheet dos dispositivos.
Instalação em ambiente dentro da faixa de temperatura ambiente de -25...80 °C, respeitando os limites de tensão e carga declarados.
O grau IP67 e o revestimento PUR são características declaradas do produto; a ficha não especifica condições de imersão, montagem ou exposição química. Verifique o datasheet para avaliar a instalação concreta.
A ficha descreve aplicações industriais e de automação, mas não identifica dispositivos ou protocolos específicos compatíveis.

COMO ESCOLHER

Antes de comprar o E12362 IFM – Cabo de conexão com conector fêmea M12 angular, 1 m, PUR, IP67, verifique estes pontos:

Escolha o E12362 quando

A aplicação exigir cabo de 1 m com conector fêmea M12 angular, codificação A e 8 contatos, com revestimento PUR e grau IP67, observados os limites elétricos e de temperatura indicados.

Avalie outra configuração quando

O equipamento exigir outro comprimento, tipo ou gênero de conector, codificação, número de contatos, pinagem ou características elétricas. Esses requisitos devem ser comparados com a ficha do dispositivo e o datasheet do fabricante; a designação M12, isoladamente, não confirma compatibilidade elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea ifm E12362	Identificação informada para o produto.
Marca	ifm	Marca indicada nos dados do anúncio.
SKU / Part number	E12362	Código de identificação do produto no anúncio.
GTIN	4021179274609	Identificador comercial informado.
Aplicação	Aplicações industriais / automação industrial	Aplicação descrita nos dados do produto.
Categoria	Tecnologia de conexão	Classificação apresentada no anúncio.

Conexão elétrica
Tipo de conector	Fêmea M12 angular	Tipo e formato informados para a conexão elétrica.
Codificação	A	Codificação informada nos dados complementares do produto; deve corresponder à do dispositivo conectado.
Número de contatos	8	Quantidade de contatos do conector.
Revestimento dos contatos	Dourado	Os contatos são banhados a ouro.
Conexão do cabo	1 m, PUR, preto, Ø 6,8 mm; 8 x 0,25 mm²	Construção e dimensões informadas para o cabo.
Codificação de cores	Conforme DIN EN 60947-5-2: BK=preto, BN=marrom, BU=azul, GY=cinza, PK=rosa, OG=laranja, VT=violeta, WH=branco	Referência de cores fornecida nos dados do produto; confirme a ligação no datasheet.
Torque máximo de aperto	0,7...0,9 Nm	Faixa indicada para o bloqueio do conector.
Material do bloqueio / porca	Latão niquelado	Material informado para a porca ou bloqueio do conector.

Dados elétricos
Tensão de operação AC	< 30 V AC	Limite informado nos dados primários do anúncio.
Tensão de operação DC	< 36 V DC	Valor informado nos dados complementares do produto.
Capacidade de carga	2 A (...40 °C)	Capacidade total indicada com a condição de temperatura registrada na ficha.
Classe de proteção	III	Classificação de proteção informada nos dados complementares.

Materiais e proteção
Material do cabo / invólucro	PUR	Material indicado para o cabo e o corpo do conector.
Livre de silicone	Sim	Característica especial informada na ficha.
Grau de proteção	IP67	Grau de proteção declarado para o produto; a ficha não detalha condições de montagem ou uso para manter essa proteção.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura informada para o ambiente de operação.

Dados mecânicos e fornecimento
Dimensões	27,5 x 14,5 x 38 mm	Dimensões informadas nos dados complementares do produto.
Peso	78,8 g	Peso indicado na ficha complementar.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de comunicação depende dos equipamentos conectados e da pinagem aplicável.

Conexões

Elétrica Cabo de 1 m em PUR, preto, Ø 6,8 mm, com 8 x 0,25 mm²; conector fêmea M12 angular, codificação A, 8 contatos dourados. Tensão informada: < 30 V AC; dados complementares indicam < 36 V DC. Capacidade de carga: 2 A (...40 °C). Confirme a pinagem e os requisitos elétricos do dispositivo antes da conexão.

Processo Conector fêmea M12 angular. A ficha não informa uma conexão de processo; trata-se de um cabo de conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho de codificação A e requisitos de contato e pinagem compatíveis	✓	A ficha identifica o cabo como fêmea M12 angular, codificação A, com 8 contatos. A compatibilidade elétrica e da pinagem precisa ser confirmada no equipamento.
Instalação que exige cabo com comprimento de 1 m	✓	O comprimento informado para o cabo é 1 m.
Aplicação que exige corrente acima de 2 A nas condições indicadas	✗	A capacidade de carga informada é 2 A (...40 °C); não há evidência para operação acima desse valor.
Equipamento com conector de outra codificação ou pinagem não confirmada	✗	A correspondência mecânica M12 não comprova compatibilidade elétrica; a codificação A e os 8 contatos do cabo devem ser comparados com os dados do equipamento.
Ambiente com temperatura fora de -25...80 °C	✗	A faixa de temperatura ambiente informada para o produto é -25...80 °C.

INSTALAÇÃO

Como instalar o E12362 IFM – Cabo de conexão com conector fêmea M12 angular, 1 m, PUR, IP67

Desenergize os equipamentos antes de realizar a conexão e confirme os limites elétricos aplicáveis.
Confira se o receptáculo do equipamento é compatível com conector fêmea M12 angular, codificação A e 8 contatos.
Compare a pinagem do cabo com a documentação do dispositivo; não deduza a função dos condutores apenas pela cor.
Planeje o trajeto para utilizar o comprimento de 1 m sem tracionar o cabo ou o conector.
Acople e aperte o bloqueio dentro da faixa informada de 0,7...0,9 Nm.
Após a montagem, verifique o acoplamento, o roteamento e a continuidade elétrica antes de energizar; consulte o datasheet para requisitos adicionais.

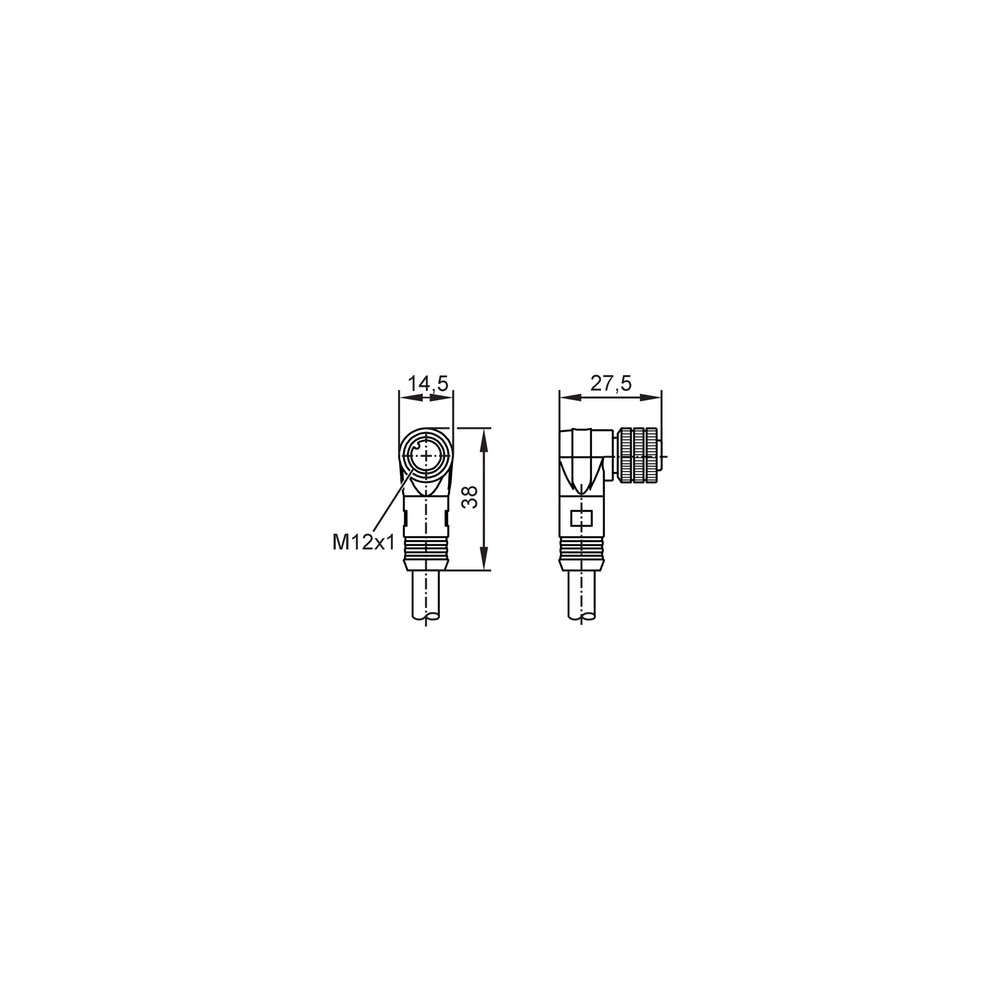

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não funciona após a conexão.	Pinagem ou correspondência de contatos incompatível entre o cabo e o dispositivo; a ficha do produto não identifica dispositivos específicos.	Desenergize o circuito e compare a pinagem dos 8 contatos no datasheet do cabo e do equipamento; verifique continuidade com instrumento adequado.
Conexão intermitente ao movimentar o cabo ou o conector.	Acoplamento incompleto, bloqueio frouxo ou dano nos contatos/cabo.	Com o sistema desenergizado, inspecione o acoplamento e os contatos e confirme o aperto dentro de 0,7...0,9 Nm; verifique continuidade ao longo do cabo.
Aquecimento ou interrupção durante a operação.	Carga elétrica acima do limite informado ou condição de temperatura diferente da referência da capacidade de carga.	Meça a corrente e a temperatura de operação e compare com a capacidade informada de 2 A (...40 °C); interrompa o uso se os limites forem excedidos.
Umidade ou falha de conexão em ambiente que requer proteção IP67.	Acoplamento inadequado, vedação comprometida ou instalação fora das condições necessárias para manter a proteção.	Inspecione o estado do conector e a montagem; consulte o datasheet para as condições de instalação que preservam o grau de proteção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12362 – PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E12362 e para que serve?

É um cabo de conexão com conector fêmea M12 angular destinado a conexões em aplicações industriais e de automação. A compatibilidade elétrica deve ser confirmada pela pinagem e pelos requisitos do equipamento.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados como inclusos.

O E12362 pode ser usado em uma aplicação acima de 2 A?

A capacidade de carga informada é 2 A (...40 °C). A ficha não valida operação acima desse limite.

Ele serve para qualquer equipamento com conexão M12?

Não é possível confirmar apenas pelo formato M12. Verifique a codificação A, os 8 contatos e a pinagem elétrica do equipamento antes de conectar.

O cabo está conectado, mas o dispositivo não funciona; o que devo verificar?

Verifique se a pinagem e as funções dos contatos correspondem às do dispositivo. Com o circuito desenergizado, confira também a continuidade dos condutores.

A conexão fica intermitente; preciso trocar o cabo?

Nem sempre: primeiro verifique se o conector está totalmente acoplado e se os contatos estão íntegros. Se a falha persistir, teste a continuidade do cabo antes de decidir pela substituição.

É melhor comprar este cabo ou procurar uma versão de outro comprimento?

Escolha o E12362 quando 1 m atender ao trajeto e as demais características forem compatíveis. Se for necessário outro comprimento, selecione uma versão cuja ficha confirme essa medida.

Posso substituir por outro cabo M12 com o mesmo formato?

Somente se a codificação, o número de contatos, a pinagem e os limites elétricos também forem compatíveis. O formato M12, sozinho, não confirma equivalência.

Qual ferramenta devo usar para apertar o conector?

A ficha informa torque de aperto de 0,7...0,9 Nm para o bloqueio. Use ferramenta adequada para aplicar esse valor sem excedê-lo.

Como manter a proteção IP67 na instalação?

Garanta o acoplamento correto e inspecione o conector antes do uso. Consulte o datasheet para as condições de montagem necessárias; a ficha não detalha condições de imersão.

GLOSSÁRIO TÉCNICO

M12

Designação do formato de conexão usado neste cabo; a compatibilidade requer conferir também codificação e contatos. (Ref.: conector fêmea M12 angular)

Codificação A

Identificação da configuração de codificação do conector, que deve corresponder à do dispositivo conectado. (Ref.: codificação A)

IP67

Grau de proteção declarado para o produto; as condições de montagem que preservam essa proteção devem ser verificadas no datasheet. (Ref.: grau de proteção IP67)

PUR

Material indicado para o cabo e o corpo do conector. (Ref.: material PUR)

Contatos banhados a ouro

Característica declarada para os contatos do conector; a ficha não especifica outros parâmetros de desempenho associados. (Ref.: contatos dourados)
