Cabo de Ligação IFM M12 8 Polos 10m

Pré-visualizar: E12360 IFM - Cabo de Ligação IFM Automação Industrial M12 8 Polos 10m PUR

E12360 IFM - Cabo de Ligação IFM Automação Industrial M12 8 Polos 10m PUR

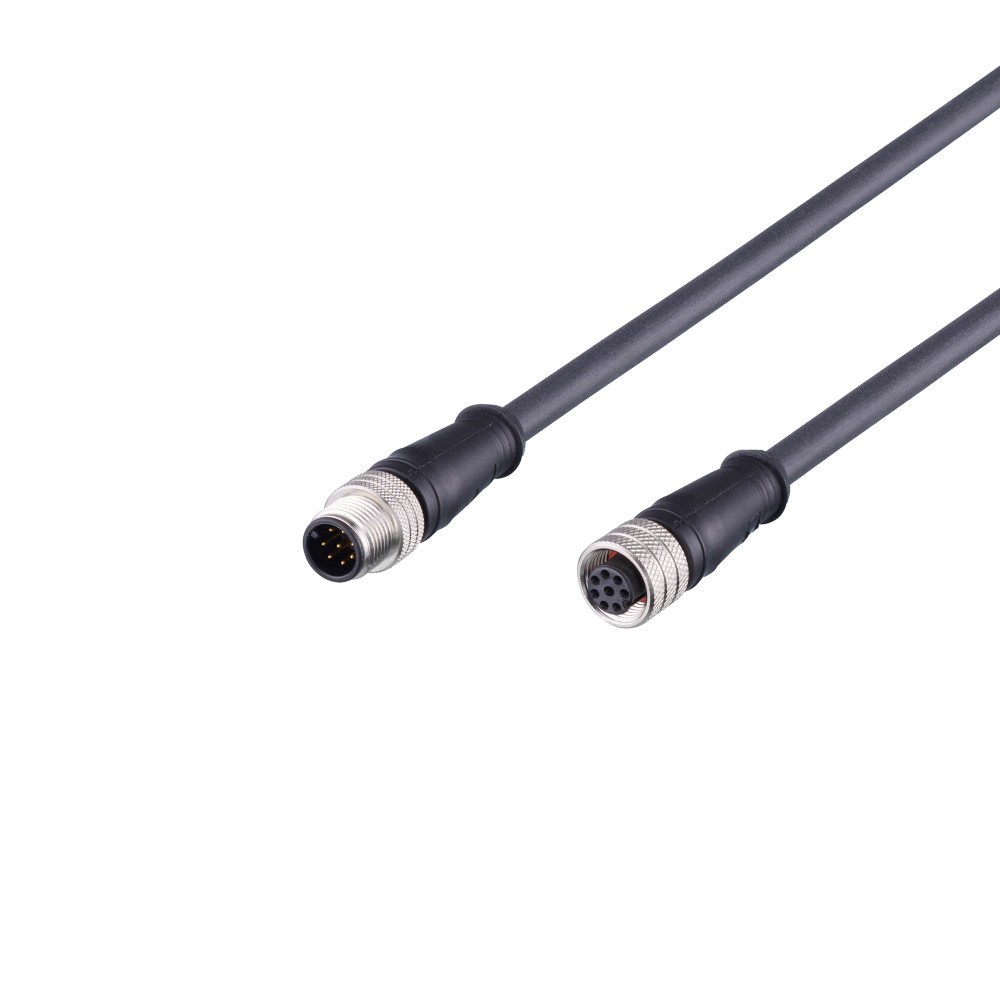

Imagem meramente ilustrativa

R$ 833,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12360
EAN: 4021179273299
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "E12360 IFM - Cabo de Ligação IFM Automação Industrial M12 8 Polos 10m PUR"

Destaques do Produto

Comprimento

10 m

Conectores

M12 reto em ambas as extremidades

Contatos

Codificação

Revestimento

PUR, sem halogênio

Tensão de operação

< 30 V AC / < 36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12360 IFM – Cabo de ligação M12, 8 contatos, PUR, 10 m

O E12360 é um cabo de ligação para conectar dispositivos em sistemas de automação industrial. Possui conector M12 reto e soquete M12 reto, ambos com 8 contatos e codificação A. O cabo tem 10 m, revestimento PUR e construção sem halogênio; o grau de proteção informado é IP 68.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	E12360
Tipo	Cabo de ligação
Comprimento	10 m
Conexões	1 conector M12 reto e 1 soquete M12 reto
Contatos e codificação	8 contatos; codificação A
Material do cabo	PUR, sem halogênio
Grau de proteção	IP 68
Tensão de operação	< 30 V AC / < 36 V DC
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de dispositivos de automação industrial que aceitem conexões M12 retas, codificação A e 8 contatos.
Instalações que requeiram cabo de 10 m e cujos requisitos elétricos e ambientais estejam dentro dos limites informados.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir codificação, número de contatos, tipo de conector ou comprimento diferentes; confirme a interface especificada pelo fabricante do dispositivo.
Não utilize se a tensão de operação requerida exceder < 30 V AC / < 36 V DC ou se a temperatura ambiente ficar fora de -25...80 °C.

APLICAÇÕES E USO

Uso declarado: ligação de dispositivos em aplicações industriais e de automação industrial, desde que as conexões e os limites elétricos e ambientais sejam compatíveis.
Possibilidade de uso: interligação entre equipamentos com M12 reto, codificação A e 8 contatos; confirme a pinagem e a função de cada contato na documentação dos equipamentos.
A ficha informa IP 68, mas não detalha condições de instalação ou exposição; valide os requisitos específicos de imersão, vedação e ambiente na documentação do fabricante.
Não exceda a faixa de temperatura ambiente de -25...80 °C nem os limites de tensão declarados.

COMO ESCOLHER

Antes de comprar o E12360 IFM – Cabo de ligação M12, 8 contatos, PUR, 10 m, verifique estes pontos:

Escolha o E12360

Quando a instalação exigir cabo de ligação de 10 m, conexões M12 retas, codificação A e 8 contatos, e os limites elétricos e ambientais do cabo forem atendidos.

Procure outra configuração

Quando o equipamento exigir outro comprimento, conexão angular, codificação diferente ou quantidade de contatos distinta. Confirme esses requisitos na documentação do equipamento conectado.

Confirme a aplicação elétrica

A ficha informa limites de tensão, mas não especifica protocolo, corrente admissível ou pinagem funcional. Verifique os requisitos do dispositivo e a folha de dados do fabricante antes de conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Tipo de produto	Cabo de ligação	Categoria funcional indicada no anúncio.
Aplicação	Aplicações industriais / automação industrial	Uso declarado na ficha do produto.
Part number	E12360	Código de identificação do fabricante.
SKU	E12360	Código de referência do anúncio.
GTIN	4021179273299	Identificador comercial informado.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Dados elétricos e conexões
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão indicados na ficha; verificar também os requisitos do dispositivo conectado.
Conector	1 x M12, reto; codificação A; 8 contatos	Extremidade do tipo conector.
Soquete	1 x M12, reto; codificação A; 8 contatos	Extremidade do tipo soquete.
Corpo das conexões	PUR	Material indicado para o corpo do conector e do soquete.
Bloqueio das conexões	Latão, niquelado	Material indicado para o sistema de bloqueio.
Torque máximo de aperto	0,7...0,9 Nm	Faixa declarada para o aperto das conexões.
Corrente admissível	Não especificada na ficha fornecida	Consultar a documentação do fabricante antes de dimensionar a aplicação.
Protocolo de comunicação	Não especificado na ficha fornecida	A compatibilidade depende dos dispositivos e da atribuição dos contatos.

Especificação do cabo
Comprimento	10 m	Comprimento declarado do cabo.
Material do revestimento	PUR	Material indicado para o cabo.
Característica especial	Sem halogênio	Propriedade declarada na ficha.
Cor	Preto	Cor informada para o cabo.
Diâmetro externo	6,8 mm	Dimensão indicada na especificação do cabo.
Condutores	8 x 0,25 mm²	Quantidade e seção dos condutores indicadas na ficha.

Condições ambientais e proteção
Grau de proteção	IP 68	Grau de proteção declarado para o produto; as condições específicas de ensaio ou uso não estão detalhadas na ficha fornecida.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada para operação.

Dados mecânicos e identificação logística
Peso	617,5 g	Peso informado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade de comunicação depende dos dispositivos conectados e da atribuição dos contatos.

Conexões

Elétrica Um conector M12 reto e um soquete M12 reto, ambos com codificação A e 8 contatos. Tensão de operação informada: < 30 V AC / < 36 V DC. A ficha não informa corrente admissível nem pinagem funcional.

Processo Conexões elétricas M12; não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M12 reta, codificação A e 8 contatos, respeitando a tensão informada	✓	A configuração das duas extremidades corresponde a esses requisitos; confirme a atribuição dos contatos para os dispositivos envolvidos.
Equipamento que exige conexão M12 angular, outra codificação ou número de contatos diferente	✗	A ficha identifica conexões retas, codificação A e 8 contatos; essas configurações não correspondem aos requisitos descritos.
Aplicação que exige tensão superior a < 30 V AC / < 36 V DC	✗	A tensão requerida ultrapassa os limites de operação informados para o cabo.
Aplicação que exige protocolo de comunicação ou corrente admissível previamente confirmados apenas pela ficha do cabo	✗	A ficha não especifica protocolo nem corrente admissível; esses parâmetros precisam ser verificados na documentação do fabricante e dos dispositivos.

INSTALAÇÃO

Como instalar o E12360 IFM – Cabo de ligação M12, 8 contatos, PUR, 10 m

Confirme nas documentações dos dispositivos que ambas as interfaces são M12, retas, codificação A e 8 contatos.
Verifique a atribuição dos contatos e os requisitos elétricos dos equipamentos antes da conexão.
Inspecione o cabo, o conector e o soquete; não instale componentes com danos visíveis.
Alinhe as conexões antes de acoplar e evite forçar ou cruzar a rosca.
Aperte o bloqueio dentro da faixa declarada de 0,7...0,9 Nm.
Após a instalação, verifique o assentamento das conexões e confirme o funcionamento conforme os procedimentos dos equipamentos conectados.

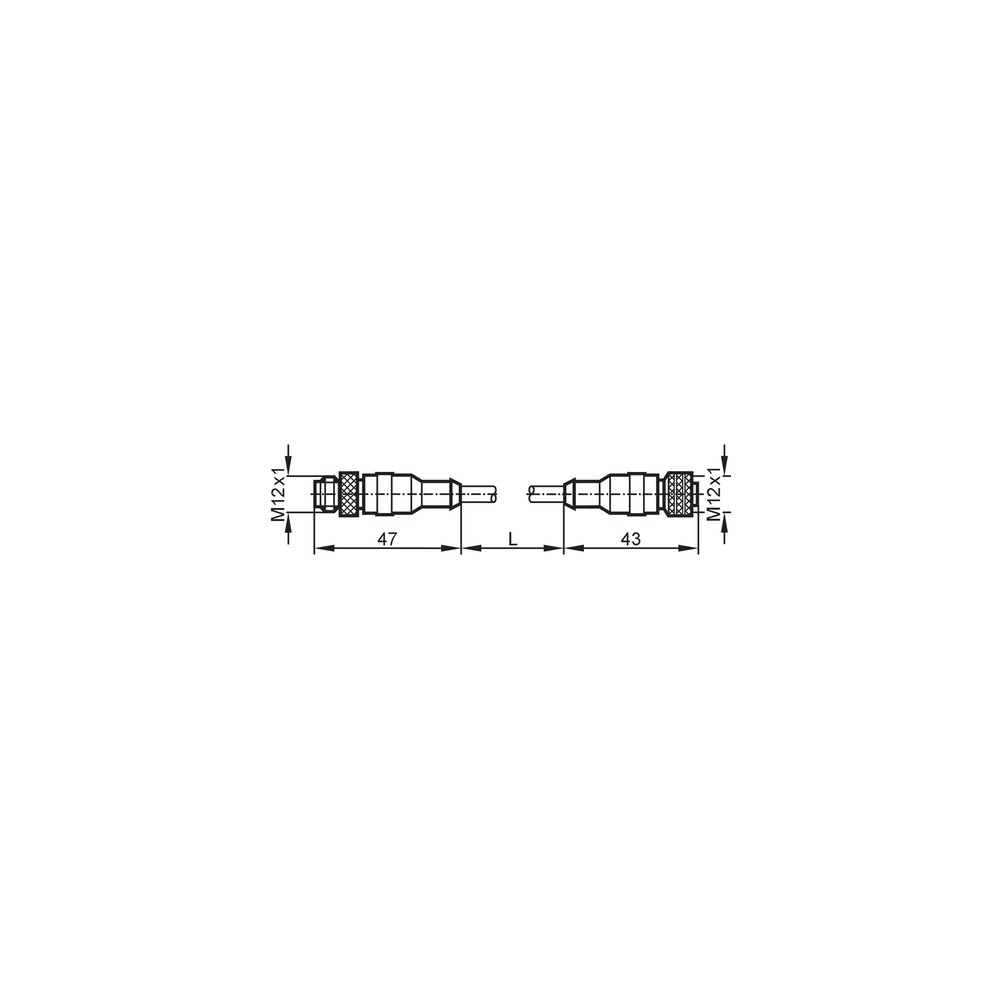

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou não aperta corretamente.	A interface do equipamento pode diferir em codificação, número de contatos ou geometria, ou a rosca pode estar desalinhada.	Compare a interface do equipamento com M12 reto, codificação A e 8 contatos; inspecione e realinhe antes de apertar.
O equipamento conectado não comunica ou não opera como esperado.	A atribuição dos contatos ou os requisitos elétricos podem não corresponder aos dispositivos; a ficha do cabo não especifica protocolo nem pinagem funcional.	Consulte a pinagem e o protocolo nas documentações dos dispositivos e verifique a continuidade e as conexões conforme o procedimento de manutenção aplicável.
Há interrupção intermitente da conexão.	Conexão mecânica frouxa ou dano no cabo/conector; a ficha não identifica um modo de falha específico.	Inspecione o cabo e as extremidades e confira o aperto na faixa declarada de 0,7...0,9 Nm.
A proteção contra ingresso de água ou poeira não atende à aplicação.	Conexão incompletamente assentada, dano ou condições de uso diferentes das condições associadas à classificação IP 68.	Inspecione o estado e o assentamento das conexões e consulte o fabricante para confirmar as condições de ensaio e uso aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12360 – PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E12360 e para que serve?

É um cabo de ligação para aplicações industriais e de automação. Tem um conector M12 reto e um soquete M12 reto, ambos com codificação A e 8 contatos.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

Posso conectar este cabo a qualquer dispositivo M12?

Não necessariamente: além do formato M12, é preciso confirmar codificação A, 8 contatos, atribuição dos contatos e requisitos elétricos dos dispositivos. A ficha não declara um protocolo de comunicação.

Este cabo serve para uma conexão M12 angular ou com outra codificação?

A ficha especifica conexões retas com codificação A. Para conexão angular ou outra codificação, selecione uma configuração correspondente ao equipamento.

Posso usar o cabo em uma aplicação que exige mais de 36 V DC?

Não; a ficha informa tensão de operação inferior a 36 V DC e inferior a 30 V AC. Não exceda esses limites.

O equipamento não funciona depois que conectei o cabo; o que devo verificar?

Confira a pinagem e os requisitos de tensão nos documentos dos dispositivos, pois a ficha do cabo não informa a atribuição funcional dos contatos. Verifique também o acoplamento e o estado das conexões.

A conexão fica intermitente; preciso trocar o cabo?

Antes de substituir, inspecione o cabo e os conectores e confira se o bloqueio está apertado entre 0,7 e 0,9 Nm. Se o problema continuar, verifique a continuidade e os dispositivos conectados conforme os procedimentos aplicáveis.

Quando devo escolher este cabo em vez de outro modelo?

Escolha o E12360 se precisar de 10 m, M12 reto em ambas as extremidades, codificação A e 8 contatos. Se comprimento ou configuração das conexões forem diferentes, procure a versão que corresponda à interface exigida.

Como faço o aperto das conexões?

Alinhe as conexões sem forçar a rosca e aperte o bloqueio com torque de 0,7...0,9 Nm. Consulte a documentação do equipamento para procedimentos adicionais de instalação.

O cabo é indicado para qualquer condição de exposição à água por ter IP 68?

A ficha declara grau de proteção IP 68, mas não detalha condições de ensaio ou exposição. Confirme com o fabricante se as condições específicas da aplicação estão cobertas.

GLOSSÁRIO TÉCNICO

M12

Tamanho e tipo de conexão circular indicado para as extremidades deste cabo. (Ref.: conector e soquete M12)

Codificação A

Configuração de codificação especificada para as conexões, que deve corresponder às interfaces dos dispositivos. (Ref.: codificação A)

Contato

Ponto elétrico de conexão em um conector; a quantidade deve corresponder às interfaces e à pinagem dos equipamentos. (Ref.: 8 contatos)

PUR

Material indicado para o revestimento do cabo e o corpo das conexões. (Ref.: material PUR)

IP 68

Grau de proteção declarado para o produto; as condições específicas de aplicação não estão detalhadas na ficha fornecida. (Ref.: grau de proteção IP 68)
