Cabo Industrial IFM PUR 4x0,34mm² 100m

Pré-visualizar: E12359 IFM - Cabo Industrial IFM Automação e Robótica PUR 4x0,34mm² 100m

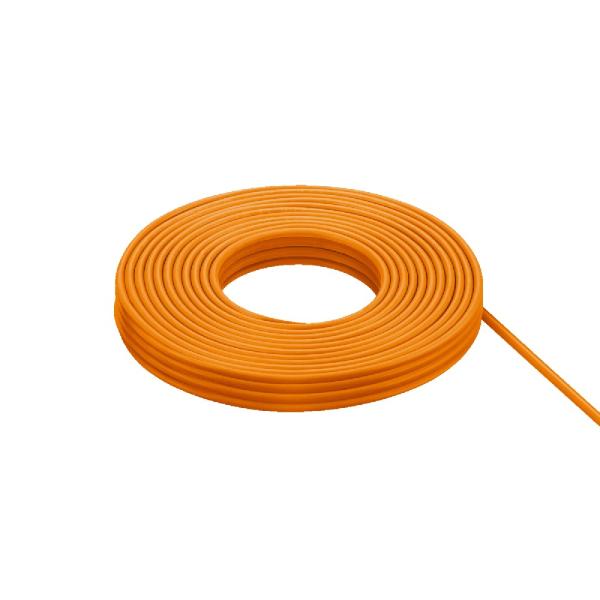

E12359 IFM - Cabo Industrial IFM Automação e Robótica PUR 4x0,34mm² 100m

Imagem meramente ilustrativa

R$ 2.395,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12359
EAN: 4021179273282
NCM do produto: 85444900

Destaques do Produto Comprimento 100 m...mais

Fechar menu

Saiba mais sobre: "E12359 IFM - Cabo Industrial IFM Automação e Robótica PUR 4x0,34mm² 100m"

Destaques do Produto

Comprimento

100 m

Condutores

4 × 0,34 mm²

Revestimento

PUR sem halogênio

Diâmetro externo

4,9 mm

Cor

Laranja

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

A gestão da disponibilidade e da entrega é realizada pela IFM.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação, com atendimento pela Melhor Indústria.

Sobre o Cabo industrial ifm E12359, PUR sem halogênio, 4 × 0,34 mm², 100 m, laranja

O ifm E12359 é um cabo industrial multipolar fornecido em bobina de 100 m, destinado a aplicações de conexão elétrica. Possui quatro condutores de 0,34 mm² e revestimento em PUR sem halogênio. A ficha informa tolerância a dobras e deslocamentos, além de dados específicos de curvatura, torção e velocidade de movimento.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto / SKU	E12359
Comprimento	100 m
Número de condutores	4
Seção transversal por condutor	0,34 mm²
Material do revestimento	PUR (poliuretano), sem halogênio
Cor externa	Laranja
Diâmetro externo	4,9 mm
Temperatura ambiente	−40 a 90 °C
Temperatura ambiente em movimento	−25 a 90 °C
Peso informado	2.990 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de conexão elétrica que exijam cabo multipolar com quatro condutores de 0,34 mm².
Instalações que utilizem cabo com revestimento PUR sem halogênio e comprimento fornecido em bobina de 100 m.
Aplicações com movimento compatíveis com os limites informados na ficha: velocidade máxima de 3,3 m/s, torção de ±180°/m e raio mínimo de curvatura de 10 vezes o diâmetro do cabo.

⚠ Considere outro se precisa de:

Não especificado na ficha: não é possível indicar incompatibilidade com uma aplicação, dispositivo ou ambiente específico sem consultar os requisitos elétricos e mecânicos do projeto.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: uso como cabo em metro com tolerância para dobras e deslocamentos; as condições reais devem permanecer dentro dos limites de movimento e temperatura especificados.
Possibilidade de uso em interligações industriais que requeiram quatro condutores de 0,34 mm² é uma inferência baseada na construção do cabo; confirme tensão, corrente, pinagem e requisitos do equipamento antes da instalação.
Para aplicações móveis, compare a velocidade, a torção e o raio de curvatura previstos no percurso com os limites informados. A ficha disponível não detalha condições de ensaio nem declara compatibilidade com uma máquina específica.

COMO ESCOLHER

Antes de comprar o Cabo industrial ifm E12359, PUR sem halogênio, 4 × 0,34 mm², 100 m, laranja, verifique estes pontos:

Escolha este cabo quando

O projeto requerer quatro condutores de 0,34 mm², revestimento PUR sem halogênio e fornecimento em bobina de 100 m, respeitando os limites ambientais e de movimento indicados.

Verifique outra especificação quando

A instalação exigir seção, quantidade de condutores, comprimento ou condições de movimento diferentes. Compare os requisitos do equipamento e da instalação com a ficha técnica antes de selecionar; os dados fornecidos não identificam uma alternativa específica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM	Marca informada no anúncio e na ficha do produto.
Código do produto / SKU / Part Number	E12359	Identificador do produto.
GTIN	4021179273282	Código de identificação comercial informado.
Designação do modelo	CABLE/100M/PUR/4X0,34/OR	Designação informada nos dados do produto.
Tipo de produto	Cabo em metro	Classificação do produto na ficha.
Tipo de cabo	Cabo multipolar; cabo redondo	Descrições do cabo informadas no anúncio e na ficha.

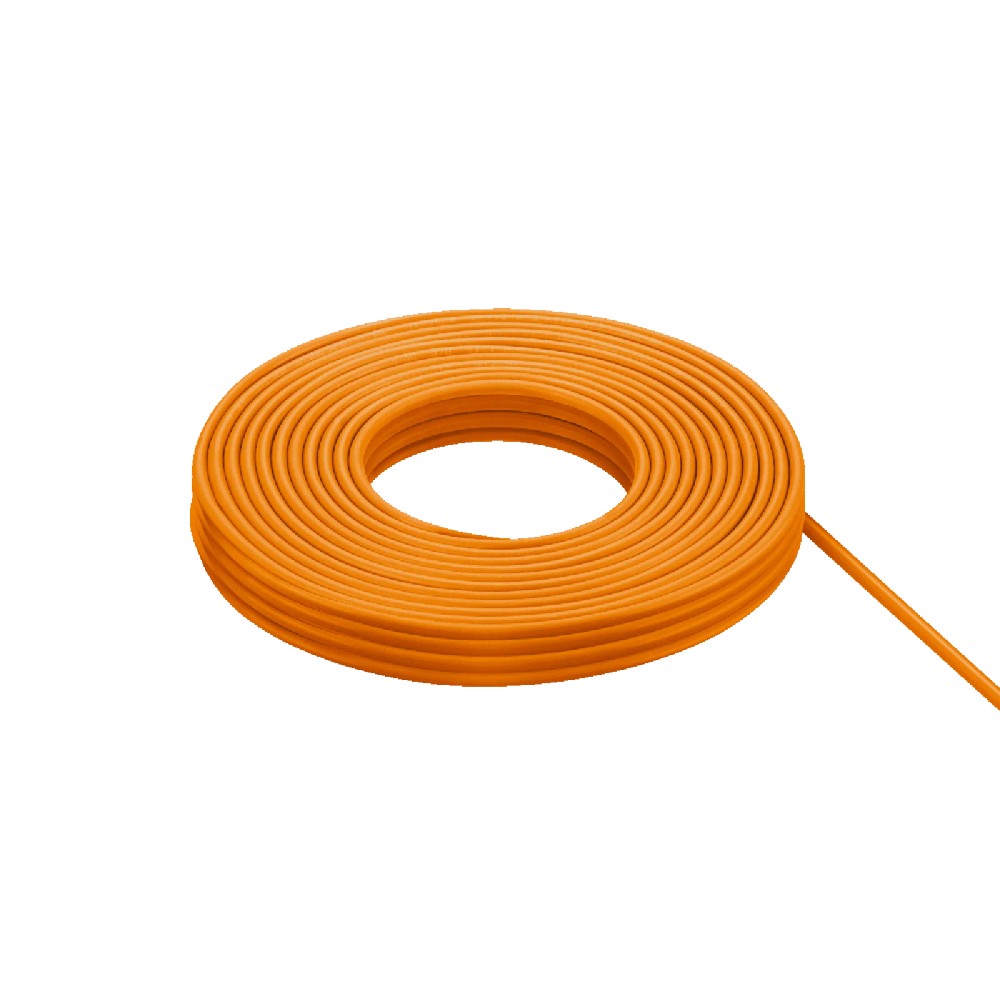

Formato de fornecimento	Bobina	Formato indicado no anúncio.
Comprimento	100 m	Comprimento informado para a bobina.
Quantidade por embalagem	1 peça	Quantidade informada na ficha.
Peso	2.990 g	Peso informado nos dados do produto.
NCM	8544.49.00	Classificação fiscal informada na ficha.

Dados dos condutores
Número de condutores	4	Quantidade de condutores indicada na ficha.
Seção transversal	0,34 mm²	Seção indicada para os condutores.

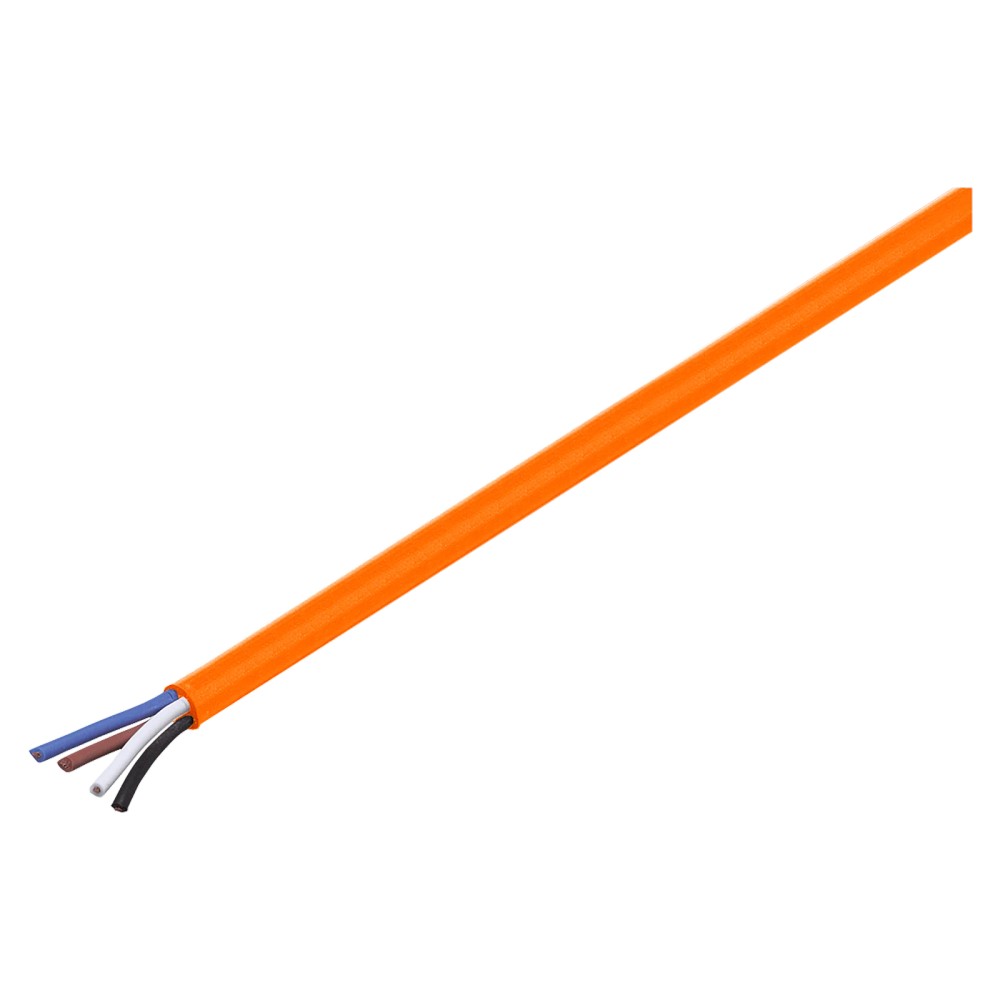

Cores dos condutores internos	Azul, marrom, branco e preto	Identificação de cores informada no anúncio.

Materiais e identificação visual
Material do revestimento	PUR (poliuretano)	Material informado para o revestimento.
Conteúdo de halogênio	Sem halogênio	Característica declarada na ficha e no anúncio.
Cor externa	Laranja	Cor informada para o cabo.
Acabamento	Liso	Acabamento informado no anúncio.

Dados mecânicos e de movimento
Diâmetro externo	4,9 mm	Dimensão informada na ficha.
Raio mínimo de curvatura	10 × diâmetro do cabo	Limite informado na ficha; corresponde a 10 vezes o diâmetro do cabo.
Ciclos de curvatura	> 2 milhões	Valor informado na ficha; condições de ensaio não especificadas nos dados disponíveis.
Esforço de torção	±180°/m	Valor informado para torção por metro.
Velocidade máxima de movimento	3,3 m/s	Limite informado na ficha para movimento.

Condições ambientais
Temperatura ambiente	−40 a 90 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em movimento	−25 a 90 °C	Faixa informada para condição móvel.

Dados não especificados na ficha disponível
Tensão e corrente nominais	Não informadas	Consultar a documentação do fabricante e os requisitos do circuito antes do dimensionamento.
Pinagem, terminais e conectores	Não informados	A ficha disponível não especifica terminação ou pinagem.
Grau de proteção IP	Não informado	Não atribuir proteção IP sem dado explícito do fabricante.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação nem compatibilidade com protocolos específicos.

Conexões

Elétrica Cabo multipolar de quatro condutores, cada um com seção de 0,34 mm². A ficha disponível não informa tensão, corrente, pinagem ou terminação; confirme esses requisitos com o equipamento e a documentação do fabricante.

Processo Não aplicável como conexão de processo: o produto é um cabo em metro e a ficha não especifica conexão de processo nem terminais ou conectores instalados.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interligação que exige quatro condutores de 0,34 mm² e cujo dimensionamento elétrico foi confirmado no projeto.	✓	A quantidade e a seção dos condutores correspondem às informações fornecidas; tensão, corrente e terminação precisam ser verificadas separadamente.
Instalação móvel dentro dos limites de velocidade, torção, curvatura e temperatura indicados.	✓	A ficha fornece limites de movimento e de temperatura que podem ser comparados aos requisitos da aplicação.
Aplicação que exige protocolo, pinagem, tensão ou corrente específicos sem confirmação documental.	✗	Esses dados não constam na ficha disponível; a compatibilidade elétrica não pode ser confirmada apenas pela quantidade e seção dos condutores.
Conexão que exige conector ou terminal já instalado no cabo.	✗	O produto é identificado como cabo em metro; a ficha não informa que venha terminado com conectores ou terminais.

INSTALAÇÃO

Como instalar o Cabo industrial ifm E12359, PUR sem halogênio, 4 × 0,34 mm², 100 m, laranja

Confirme no projeto a quantidade de condutores, a seção, o comprimento necessário e os requisitos elétricos do circuito.
Verifique se o equipamento e a instalação aceitam um cabo com diâmetro externo de 4,9 mm e revestimento PUR.
Planeje o percurso para respeitar o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Em instalações móveis, compare velocidade, torção e temperaturas previstas com os limites especificados para a aplicação.
Corte e prepare o cabo conforme as instruções do fabricante do equipamento e do sistema de terminação; a ficha não especifica ferramentas, pinagem ou terminais.
Antes de energizar, confira a identificação dos condutores, as conexões realizadas e a conformidade elétrica com a documentação do circuito.

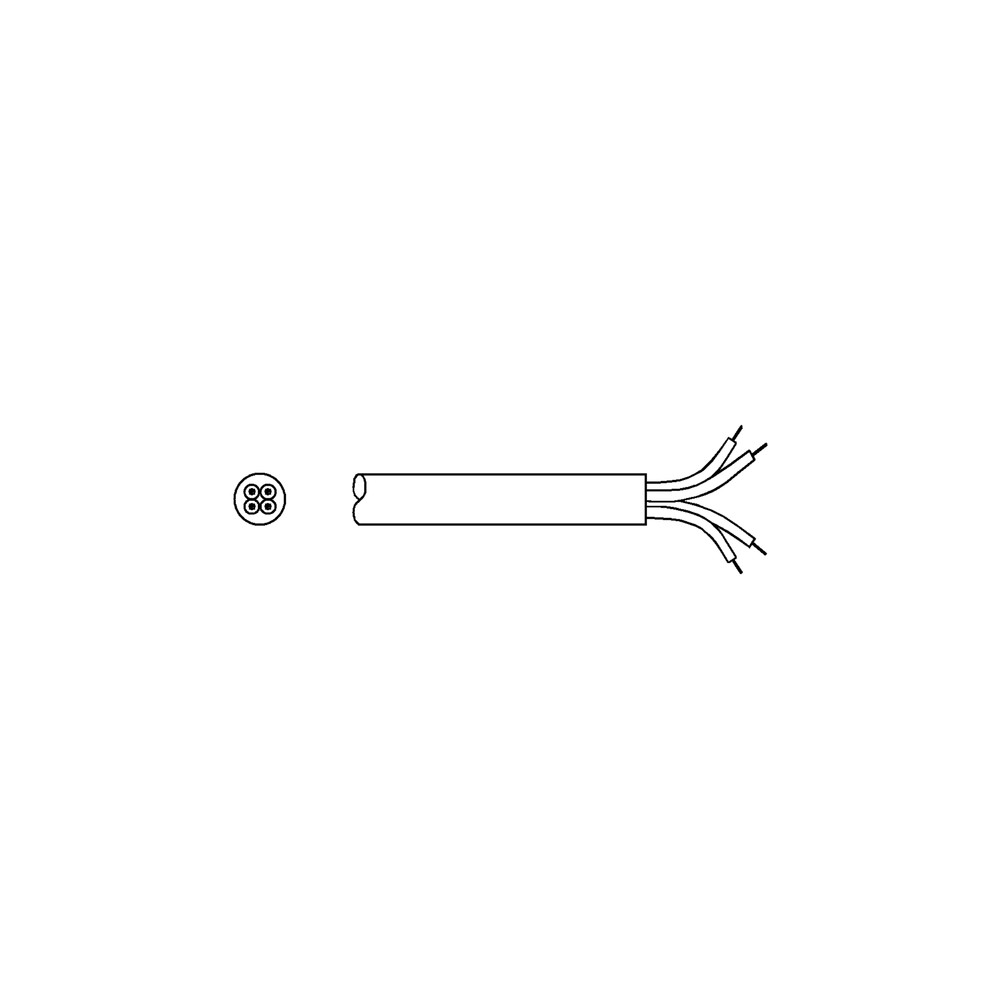

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não funciona após a instalação.	Possível erro de terminação ou incompatibilidade entre a pinagem do circuito e a identificação dos condutores; a ficha do cabo não define pinagem.	Compare a ligação realizada com o esquema do equipamento e verifique a continuidade de cada condutor com o circuito desenergizado.
O cabo apresenta danos ou interrupções em um trecho móvel.	O percurso pode estar excedendo o raio mínimo de curvatura ou os limites de movimento informados.	Inspecione o trajeto e compare a curvatura, a torção e a velocidade reais com os limites da ficha.
A aplicação apresenta falha após exposição a temperatura fora da condição prevista.	A temperatura pode exceder a faixa aplicável à condição fixa ou móvel.	Meça ou confirme a temperatura no percurso e compare-a com a faixa correspondente à condição de uso.
O cabo não atende ao circuito, embora a quantidade de condutores pareça correta.	A tensão, a corrente, a pinagem ou a terminação requerida pode não corresponder; esses dados não são especificados na ficha disponível.	Verifique os requisitos elétricos do equipamento e consulte a folha de dados do fabricante antes de substituir ou instalar o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12359 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm E12359 e para que serve?

É um cabo industrial em metro destinado a aplicações de conexão elétrica. Tem quatro condutores e revestimento PUR sem halogênio; a aplicação deve ser validada conforme os requisitos do circuito.

O que acompanha o E12359: conectores ou terminais?

A ficha o identifica como cabo em metro fornecido em bobina de 100 m, mas não informa conectores ou terminais incluídos. Não presuma que venha pré-terminado.

Este cabo serve para qualquer protocolo ou equipamento industrial?

A compatibilidade com protocolos e dispositivos específicos não é informada. Confirme tensão, corrente, pinagem e terminação exigidas pelo equipamento antes de selecionar.

Posso usar o E12359 em uma instalação móvel?

A ficha informa limites para movimento, mas a adequação depende das condições reais de velocidade, torção, curvatura e temperatura. Compare o percurso com esses limites antes da instalação.

Para que tipo de instalação este cabo não é adequado?

Não é possível apontar uma aplicação incompatível específica com os dados disponíveis. Não o selecione sem validação quando o projeto exigir dados elétricos ou de terminação que não constam na ficha.

Ele serve para uma conexão que precisa de um conector instalado de fábrica?

A ficha não informa conector instalado e classifica o produto como cabo em metro. Se o sistema exigir cabo pré-terminado, confirme essa característica antes da compra.

O que verificar se não há continuidade depois de instalar o cabo?

Verifique primeiro as terminações, a continuidade de cada condutor e a pinagem prevista no esquema do equipamento. A pinagem não é especificada na ficha do E12359.

O que pode causar falha em um trecho submetido a movimento?

Curvatura, torção ou velocidade fora dos limites informados podem estar relacionadas ao problema. Inspecione o percurso e compare as condições reais com a ficha antes de substituir o cabo.

É melhor comprar a bobina ou cortar o cabo em peças avulsas?

O produto é fornecido em bobina de 100 m. A ficha não informa venda em comprimentos avulsos; planeje o consumo e as terminações conforme o projeto.

Quais cuidados devo tomar durante a instalação?

Planeje o percurso respeitando o raio mínimo de curvatura e valide as condições de movimento e temperatura. Faça as terminações conforme a documentação do equipamento, pois a ficha não fornece pinagem nem instruções específicas de terminação.

GLOSSÁRIO TÉCNICO

PUR

Poliuretano, material indicado para o revestimento deste cabo. (Ref.: material do revestimento: PUR)

Condutor

Elemento interno do cabo que conduz eletricidade; este modelo possui quatro condutores. (Ref.: número de condutores: 4)

Seção transversal

Área nominal da seção de cada condutor, usada na especificação do cabo. (Ref.: seção transversal: 0,34 mm²)

Raio mínimo de curvatura

Limite mínimo informado para curvar o cabo; neste modelo corresponde a 10 vezes o diâmetro do cabo. (Ref.: raio mínimo de curvatura: 10 × diâmetro)

Esforço de torção

Limite de torção informado por metro para o cabo. (Ref.: ±180°/m)
