Soquete Confeccionável IFM M12 4 Polos

Pré-visualizar: E12356 IFM - Soquete Confeccionável IFM Automação Industrial M12 Reto 4 Polos IP67

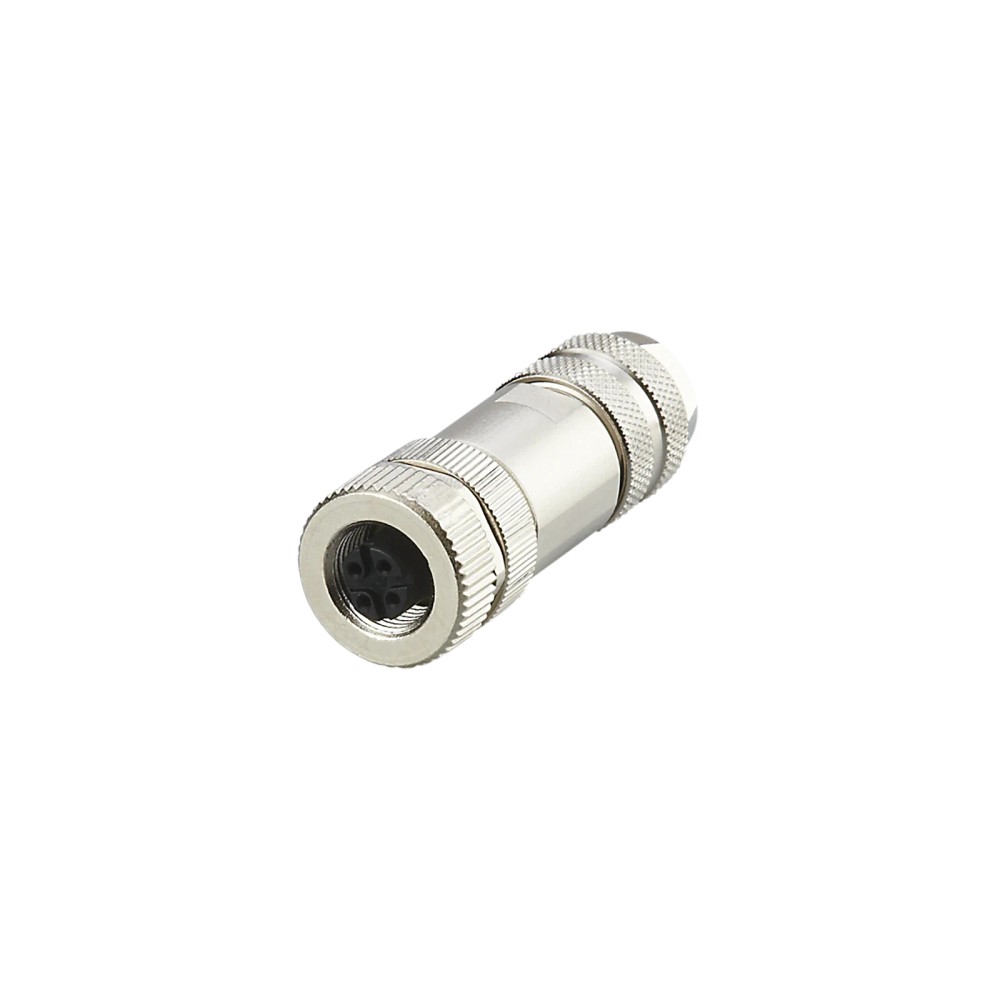

E12356 IFM - Soquete Confeccionável IFM Automação Industrial M12 Reto 4 Polos IP67

Imagem meramente ilustrativa

R$ 235,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12356
EAN: 4021179270472
NCM do produto: 85369090

Destaques do Produto Formato M12 reto...mais

Fechar menu

Saiba mais sobre: "E12356 IFM - Soquete Confeccionável IFM Automação Industrial M12 Reto 4 Polos IP67"

Destaques do Produto

Formato

M12 reto

Polos

Codificação

Tensão de operação

< 45 V AC / < 70 V DC

Proteção

IP67

Montagem do cabo

Terminais parafusados; cabo Ø 6...8 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete Confeccionável IFM E12356 M12 Reto, 4 Polos, IP67

O IFM E12356 é um soquete confeccionável M12 reto de 4 polos para conexões em aplicações industriais e de automação. Possui contatos banhados a ouro, construção sem silicone e grau de proteção IP67. Sua tensão de operação informada é inferior a 45 V AC; a ficha também indica operação inferior a 70 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E12356
Tipo	Soquete confeccionável
Conexão	1 x M12, reto
Codificação	B
Polos e contatos	4; contatos dourados
Grau de proteção	IP67
Tensão de operação	< 45 V AC / < 70 V DC
Capacidade de carga total	4 A (...40 °C)
Temperatura ambiente	-40...85 °C
Dimensões e peso	20 x 20 x 58 mm; 47,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram um soquete confeccionável M12 reto, 4 polos e codificação B, respeitando os limites elétricos e ambientais informados.
Montagem de cabo com terminais parafusados e diâmetro externo entre 6 e 8 mm, conforme os dados de conexão disponíveis.
Aplicações em que sejam requeridos contatos dourados, construção sem silicone e proteção IP67, observadas as condições de instalação.

⚠ Considere outro se precisa de:

Aplicações cuja tensão de operação exceda os limites informados: < 45 V AC ou < 70 V DC.
Instalações que exijam mais de 4 A de capacidade de carga total nas condições indicadas (...40 °C).
Montagem com cabo fora da faixa de diâmetro indicada de Ø 6...8 mm ou com conexão diferente da especificada; confirme a adequação no datasheet antes da instalação.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante nos dados disponíveis: conexões para aplicações industriais e de automação industrial, quando os requisitos de conexão, tensão, corrente e ambiente correspondem à especificação do soquete.
Possibilidade de uso: confeccionar uma conexão M12 reta de 4 polos em cabo de Ø 6...8 mm com terminais parafusados; confirme a pinagem e a adequação elétrica dos dispositivos no datasheet antes de energizar.
Limitação de seleção: respeitar a tensão inferior a 45 V AC ou inferior a 70 V DC, a capacidade total de 4 A (...40 °C) e as condições de instalação necessárias para obter a proteção declarada.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM E12356 M12 Reto, 4 Polos, IP67, verifique estes pontos:

Escolha o E12356 quando

O projeto exigir um soquete confeccionável M12 reto, codificação B e 4 polos, com terminais parafusados, cabo de Ø 6...8 mm e operação dentro dos limites de tensão e corrente indicados.

Avalie outra especificação quando

A conexão requerida não for M12 reto de codificação B e 4 polos, o cabo não atender à faixa de Ø 6...8 mm ou os requisitos de tensão/corrente ultrapassarem os valores informados. Compare a ficha do componente alternativo com os requisitos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Nome	Soquete confeccionável E12356	Identificação do produto no anúncio.
SKU / Part Number	E12356	Código de identificação informado para o item.
GTIN	4021179270472	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.
Categoria	Tecnologia de conexão	Classificação do produto.
Aplicação	Aplicações industriais / automação industrial	Uso indicado nos dados do produto.
Tipo de produto	Soquete confeccionável	Componente de conexão montado conforme a instalação.

Dados elétricos
Tensão de operação AC	< 45 V AC	Limite de operação informado no anúncio.
Tensão de operação DC	< 70 V DC	Valor informado nos atributos do catálogo.
Capacidade de carga total	4 A (...40 °C)	Corrente total indicada com a condição de temperatura informada.

Conexões e contatos
Conexão do soquete	1 x M12, reto	Conexão mecânica elétrica especificada.
Codificação	B	Identificação de codificação informada para o conector.
Contatos	4, dourado; banhados a ouro	Número e acabamento dos contatos informados.
Conexão elétrica ao cabo	Terminais parafusados; até 0,75 mm²	Método de terminação e seção máxima indicada nos dados disponíveis.
Diâmetro externo do cabo	Ø 6...8 mm	Faixa de cabo informada para a conexão.
Cabo de conexão	Blindado; protegível	Descrição da conexão elétrica fornecida nos atributos do catálogo; confirme os detalhes no datasheet.

Proteção e materiais
Grau de proteção	IP67	Grau declarado; a proteção efetiva depende da instalação e do acoplamento adequados.
Construção sem silicone	Sim	Característica declarada para o produto.
Material do corpo/invólucro	Zinco moldado sob pressão, niquelado	Material informado nos dados do catálogo.
Material da porca	Zinco moldado sob pressão, niquelado	Material informado nos dados do catálogo.

Condições ambientais
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente informada nos dados do catálogo.

Dados mecânicos e fornecimento
Formato	Reto	Orientação física da conexão M12.
Dimensões	20 x 20 x 58 mm	Dimensões informadas nos dados do catálogo.
Peso	47,6 g	Valor informado nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha disponível não informa protocolo de comunicação. O produto é um componente de conexão passivo; a compatibilidade de sinal depende dos dispositivos e da pinagem do sistema.

Conexões

Elétrica Soquete M12 reto, codificação B, 4 contatos dourados. Conexão ao cabo por terminais parafusados; seção máxima informada de até 0,75 mm² e diâmetro externo do cabo de Ø 6...8 mm. Tensão: < 45 V AC / < 70 V DC. Capacidade de carga total: 4 A (...40 °C). Verifique a pinagem e os requisitos elétricos dos dispositivos antes de conectar.

Processo Conexão elétrica M12, 1 x M12, reta, codificação B. Não é informada uma conexão de processo mecânica para fluido ou tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema que requer conexão M12 reta, codificação B e 4 contatos, com requisitos elétricos dentro dos limites do produto.	✓	Essas características correspondem à conexão e aos limites elétricos indicados para o E12356; a pinagem deve ser conferida com os dispositivos envolvidos.
Instalação que opera acima de 45 V AC ou 70 V DC.	✗	A tensão de operação informada é inferior a 45 V AC e inferior a 70 V DC.
Circuito que demande capacidade de carga total acima de 4 A nas condições indicadas.	✗	A capacidade de carga total informada é 4 A (...40 °C).
Montagem de cabo com diâmetro externo diferente de Ø 6...8 mm ou terminação que não seja por terminais parafusados.	✗	A ficha especifica cabo Ø 6...8 mm e conexão por terminais parafusados; outra configuração não está confirmada.
Uso em ambiente que demande proteção IP67, com montagem e acoplamento realizados de acordo com as instruções do fabricante.	✓	O grau de proteção declarado é IP67; a proteção da montagem depende da instalação correta do conjunto.

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM E12356 M12 Reto, 4 Polos, IP67

Confirme no datasheet que o formato M12 reto, a codificação B, o número de contatos e os limites elétricos atendem aos dispositivos que serão conectados.
Verifique se o cabo tem diâmetro externo de Ø 6...8 mm e se a terminação por parafuso é adequada à instalação.
Desenergize o circuito e prepare o cabo conforme as instruções do fabricante, sem danificar os condutores ou a blindagem.
Conecte os condutores aos terminais correspondentes, respeitando a pinagem indicada no desenho ou datasheet; não deduza a pinagem apenas pela codificação.
Monte e feche o soquete conforme a documentação do fabricante e confira o assentamento dos componentes de vedação.
Antes de energizar, verifique a continuidade, a ausência de curto-circuitos, o aperto das conexões e o acoplamento correto para a condição de proteção requerida.

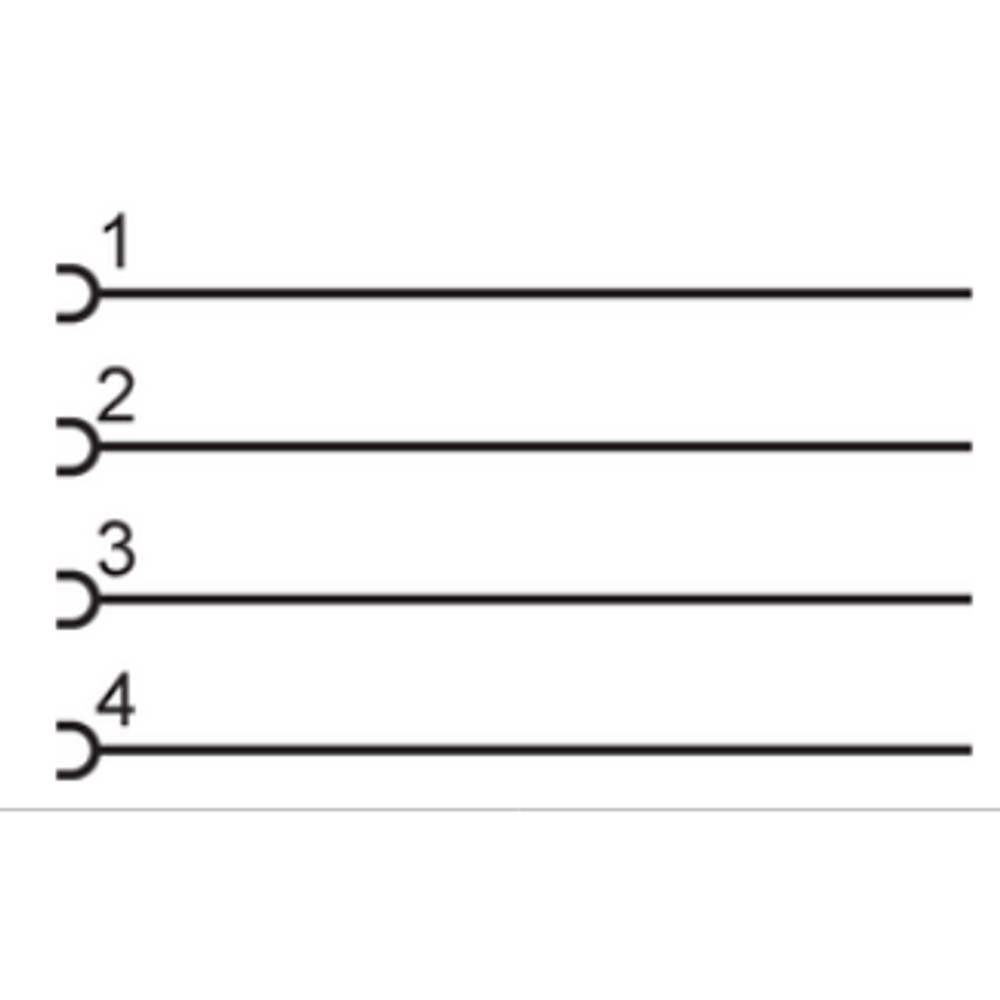

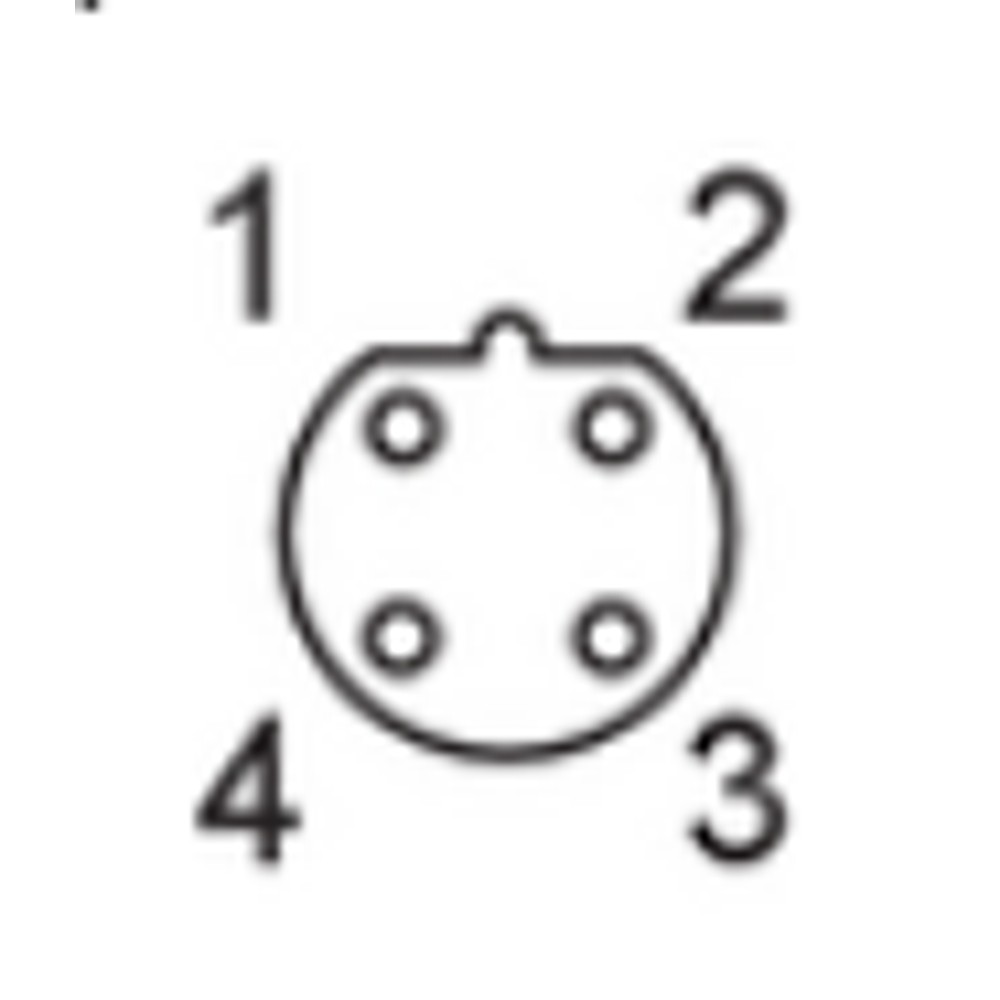

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade em um ou mais contatos após a montagem.	Condutor não preso corretamente ao terminal ou ligação feita em posição diferente da pinagem do dispositivo.	Com o circuito desenergizado, confira a pinagem no datasheet e teste a continuidade de cada via entre o condutor e o contato correspondente.
O conjunto não acopla ao dispositivo ou não trava corretamente.	Conector do dispositivo com formato, codificação ou configuração incompatível, ou desalinhamento durante o acoplamento.	Compare a conexão M12, a codificação B e a orientação dos conectores; inspecione o alinhamento sem forçar o acoplamento.
Há falha intermitente de sinal ou alimentação.	Contato elétrico incompleto, terminação frouxa ou cabo inadequado à faixa indicada.	Com o circuito desenergizado, inspecione o aperto dos terminais, a fixação dos condutores e o diâmetro externo do cabo.
A proteção IP67 esperada não é mantida após a instalação.	Acoplamento, fechamento ou montagem do cabo inadequados; a classificação do conjunto montado não pode ser confirmada sem instalação correta.	Inspecione o fechamento e o acoplamento do conector e compare a montagem com as instruções do fabricante; verifique o datasheet para as condições aplicáveis.

DOCUMENTAÇÃO TÉCNICA

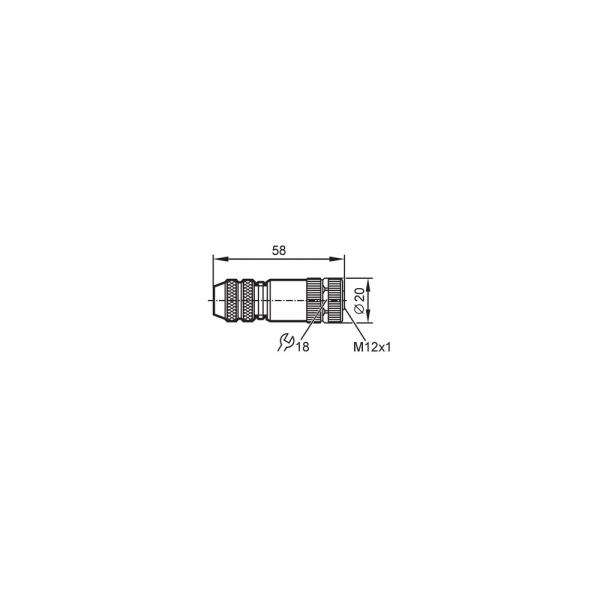

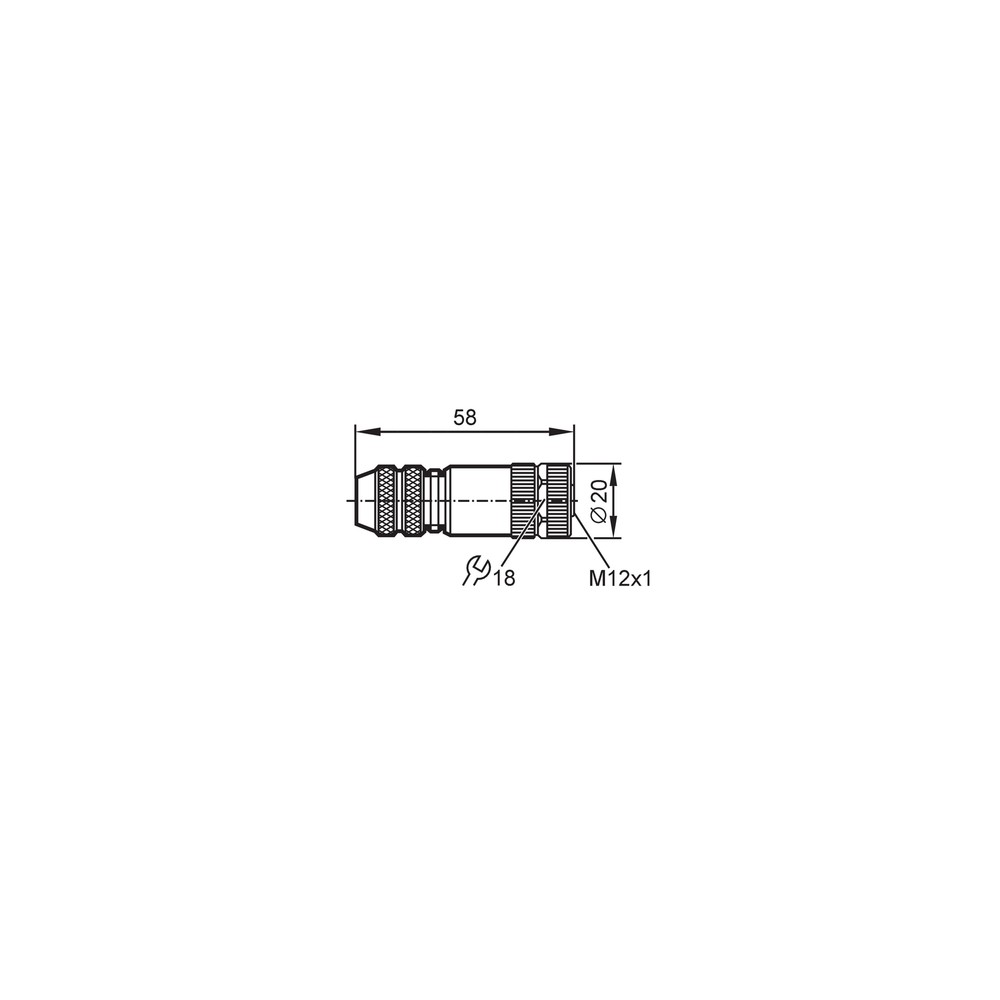

Folha de dados IFM E12356 (PT-BR) (Datasheet) Desenho em escala IFM E12356 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12356 e para que serve?

É um soquete confeccionável M12 reto de 4 polos, destinado a conexões em aplicações industriais e de automação. A terminação ao cabo é feita por terminais parafusados.

Quais são a codificação e os limites elétricos deste soquete?

A conexão é M12 com codificação B e 4 contatos. Os dados indicam tensão inferior a 45 V AC ou inferior a 70 V DC e capacidade total de 4 A (...40 °C).

O que acompanha o produto?

O cadastro informa uma peça por embalagem. Não há acessórios inclusos especificados nos dados disponíveis.

Este soquete serve para uma instalação acima de 45 V AC ou 70 V DC?

Não, esses valores excedem os limites de tensão informados para o E12356. Selecione um componente cuja ficha atenda à tensão do circuito.

Posso usar o E12356 com cabo de diâmetro diferente de 6 a 8 mm?

A faixa informada é Ø 6...8 mm; a compatibilidade com outro diâmetro não está confirmada. Consulte o datasheet antes de escolher outro cabo.

Montei o conector, mas não tenho continuidade em um contato. O que devo verificar?

Com o circuito desenergizado, confira se o condutor está preso ao terminal e compare a ligação com a pinagem do datasheet. Verifique cada via com um teste de continuidade.

O sinal fica intermitente depois da montagem; preciso trocar o soquete?

Não necessariamente: uma terminação frouxa ou um contato incompleto também pode causar intermitência. Antes de substituir, desenergize o circuito e inspecione o aperto dos terminais, o cabo e o acoplamento.

É melhor comprar este soquete ou um cabo M12 já montado?

Escolha o E12356 quando precisar confeccionar a conexão no cabo e a montagem por terminais parafusados atender ao projeto. Se precisar de um conjunto pronto, compare com um cabo montado cujas conexões, pinagem e limites correspondam à aplicação.

Como devo instalar o E12356 sem danificar os contatos?

Desenergize o circuito, prepare o cabo de acordo com as instruções do fabricante e conecte os condutores conforme a pinagem do datasheet. Não force o acoplamento e confira continuidade e aperto antes de energizar.

A codificação B, por si só, confirma que o soquete é eletricamente compatível com meu equipamento?

Não. Além da compatibilidade mecânica, confirme a pinagem, a tensão, a corrente e os requisitos dos dispositivos no datasheet e na documentação do equipamento.

GLOSSÁRIO TÉCNICO

M12

Designação da conexão circular especificada para o soquete; a compatibilidade também depende da codificação e da configuração dos contatos. (Ref.: conexão 1 x M12, reto)

Codificação B

Identificação de codificação do conector que deve corresponder à conexão do dispositivo acoplado. (Ref.: codificação B)

IP67

Grau de proteção declarado para o produto; a condição efetiva depende da montagem e do acoplamento corretos. (Ref.: grau de proteção IP67)

Terminal parafusado

Tipo de terminação em que o condutor é fixado por parafuso no soquete. (Ref.: conexão elétrica por terminais parafusados)

Contato banhado a ouro
