Soquete Confeccionável M12 IFM

Pré-visualizar: E12354 IFM - Soquete Confeccionável M12 Automação Industrial Código D IP67 4 Pinos

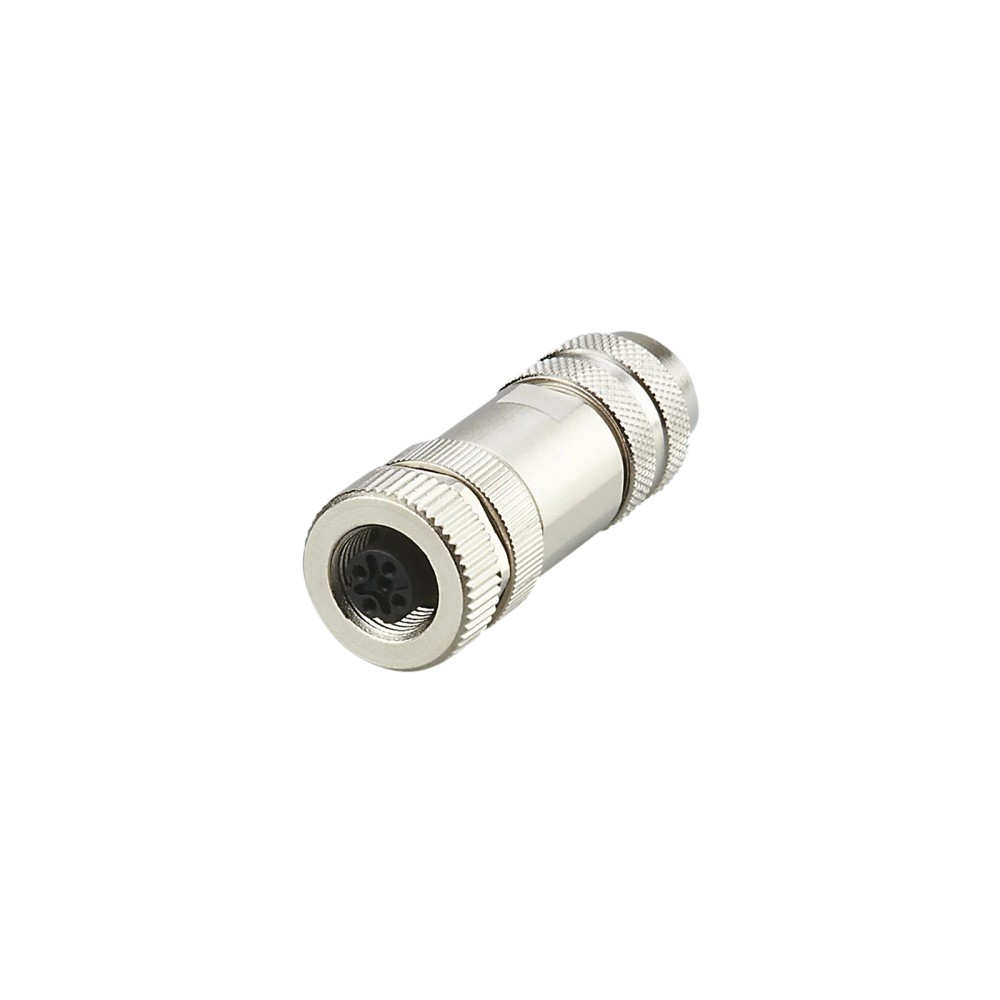

E12354 IFM - Soquete Confeccionável M12 Automação Industrial Código D IP67 4 Pinos

Imagem meramente ilustrativa

R$ 235,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12354
EAN: 4021179270458
NCM do produto: 85369090

Destaques do Produto Codificação D...mais

Fechar menu

Saiba mais sobre: "E12354 IFM - Soquete Confeccionável M12 Automação Industrial Código D IP67 4 Pinos"

Destaques do Produto

Codificação

Número de contatos

Tipo de conexão

M12 fêmea, reta

Cabo

Ethernet; revestimento com Ø 6...8 mm

Conexão dos condutores

Terminais parafusados, até 0,75 mm²

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12354 IFM – Soquete confeccionável M12, código D, 4 pinos, IP67

O E12354 é um soquete fêmea M12 confeccionável para conexão de cabo Ethernet com codificação D em aplicações industriais e de automação. Possui quatro contatos banhados a ouro e proteção IP67. A conexão é reta, e o corpo e o bloqueio são de zinco moldado sob pressão niquelado.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	Soquete confeccionável para cabo Ethernet, código D
Marca / código	IFM E12354
Tipo de produto	Conector fêmea confeccionável
Conexão	1 x M12, reto
Contatos	4, dourados
Tensão de operação	< 45 V AC / < 70 V DC
Capacidade de carga total	4 A (...40 °C)
Grau de proteção	IP67
Faixa de temperatura ambiente	-40...85 °C
Dimensões / peso	20 x 20 x 58 mm / 46,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de uma conexão fêmea M12, reta e codificada D, em cabo Ethernet para aplicação industrial ou de automação.
Aplicações cujos requisitos elétricos estejam dentro dos limites informados: tensão inferior a 45 V AC ou 70 V DC, e carga total de até 4 A nas condições especificadas.

⚠ Considere outro se precisa de:

Não selecionar para requisitos que excedam os limites de tensão ou a capacidade de carga informados.
Não selecionar para cabo com diâmetro externo fora de Ø 6...8 mm ou condutores acima de 0,75 mm², conforme os dados de conexão disponíveis.

APLICAÇÕES E USO

Aplicação declarada: confecção de cabo Ethernet com codificação D para uso industrial e em automação industrial. Respeite o diâmetro de cabo Ø 6...8 mm e a seção de condutor de até 0,75 mm².
A faixa de temperatura ambiente informada é de -40...85 °C. A capacidade de carga total especificada é 4 A (...40 °C); não extrapole essa condição sem consultar a documentação do fabricante.
A ficha não informa protocolo ou velocidade de Ethernet. A adequação a uma rede ou equipamento específico deve ser verificada na documentação correspondente.

COMO ESCOLHER

Antes de comprar o E12354 IFM – Soquete confeccionável M12, código D, 4 pinos, IP67, verifique estes pontos:

Escolha o E12354 quando

A aplicação exigir um soquete fêmea M12 reto, código D, com quatro contatos, confeccionável em cabo Ethernet e compatível com os limites de conexão e operação especificados.

Verifique outra configuração quando

O equipamento exigir codificação, número de contatos, orientação ou conexão diferentes; confirme a configuração necessária na interface do dispositivo e no datasheet antes da seleção.

Valide as condições de instalação

Confirme que o cabo tem revestimento de Ø 6...8 mm, que os condutores aceitam terminais parafusados de até 0,75 mm² e que os limites elétricos e ambientais são atendidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Marca indicada nos dados do produto.
Modelo	E12354	Código do produto no anúncio e na documentação vinculada.
Part number	SDOGH040MSSFKSG	Referência indicada no dataset do catálogo.
GTIN	4021179270458	Identificador comercial informado.
Tipo de produto	Soquete confeccionável; conector fêmea	Configuração funcional declarada na ficha.
Aplicação	Aplicações industriais e automação industrial; cabo Ethernet, código D	Uso e tipo de cabo indicados pelo fabricante.
Sem silicone	Sim	Característica especial declarada.

Dados elétricos
Tensão de operação	< 45 V AC / < 70 V DC	Limites de tensão informados no dataset.
Capacidade de carga total	4 A (...40 °C)	Valor especificado para a condição de temperatura indicada.
Contatos	4, dourados; banhados a ouro	Quantidade e acabamento dos contatos declarados.
Conexão elétrica dos condutores	Terminais parafusados; até 0,75 mm²	Tipo de terminação e seção máxima indicada nos dados disponíveis.

Conexões
Conexão do soquete	1 x M12, reto	Interface e orientação especificadas.
Codificação	D	Codificação indicada para a conexão Ethernet.
Revestimento do cabo	Ø 6...8 mm	Faixa de diâmetro externo informada para conexão.
Cabo	Ethernet blindado; protegível	Descrição disponível na ficha; não especifica protocolo ou velocidade.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado; consultar documentação para as condições de montagem e acoplamento aplicáveis.
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente informada.

Dados mecânicos
Material do corpo e do bloqueio	Zinco moldado sob pressão, niquelado	Material especificado para corpo e bloqueio.
Material da porca	Zinco moldado sob pressão, niquelado	Material indicado nos dados do catálogo.
Material	Metal	Classificação geral indicada nos atributos do anúncio.
Cor / acabamento	Prateado; metálico texturizado	Descrição visual dos atributos do anúncio.
Formato	Cilíndrico	Formato indicado no anúncio.
Dimensões	20 x 20 x 58 mm	Dimensões registradas no dataset.
Peso	46,7 g	Peso informado no dataset do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada no dataset.

COMPATIBILIDADE

Comunicação

• Aplicação indicada para cabo Ethernet com codificação D. A ficha não especifica protocolo de comunicação nem velocidade de transmissão; confirme esses requisitos no equipamento e na documentação do fabricante.

Conexões

Elétrica Soquete fêmea confeccionável, quatro contatos, terminais parafusados para condutores de até 0,75 mm²; tensão de operação < 45 V AC / < 70 V DC e capacidade de carga total de 4 A (...40 °C). Revestimento do cabo: Ø 6...8 mm.

Processo Conexão elétrica de acoplamento: 1 x M12, reta, codificação D. A compatibilidade mecânica depende da interface correspondente também ser M12 com codificação D; isso não confirma, por si só, compatibilidade elétrica ou de protocolo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cabo Ethernet e interface M12 com codificação D, quatro contatos, dentro dos limites elétricos informados	✓	Corresponde ao modelo descrito; confirme também diâmetro do cabo e seção dos condutores.
Instalação que exige proteção IP67	✓	O grau de proteção especificado é IP67; a ficha não detalha condições adicionais de montagem ou acoplamento para manter essa proteção.
Condutores acima de 0,75 mm² ou revestimento do cabo fora de Ø 6...8 mm	✗	Esses valores excedem ou ficam fora dos parâmetros de conexão indicados para o produto.
Aplicação com protocolo ou velocidade Ethernet específicos	✗	A ficha identifica cabo Ethernet e codificação D, mas não informa protocolo nem velocidade; a compatibilidade de comunicação não pode ser confirmada apenas com esses dados.

INSTALAÇÃO

Como instalar o E12354 IFM – Soquete confeccionável M12, código D, 4 pinos, IP67

Confirme que a interface de acoplamento requerida é M12, reta e codificada D, com quatro contatos.
Verifique que o cabo é do tipo indicado para Ethernet, com diâmetro externo entre Ø 6 e 8 mm.
Prepare os condutores conforme a documentação do fabricante e confirme que a seção não excede 0,75 mm².
Conecte os condutores aos terminais parafusados conforme a identificação de contatos apresentada no datasheet; não presuma pinagem sem consultar o desenho ou a folha de dados.
Aperte e monte o conjunto conforme as instruções do fabricante, sem exceder especificações não informadas nesta ficha.
Antes de energizar, confira a montagem, a continuidade e os limites de tensão e corrente da aplicação; verifique os requisitos de proteção IP67 para a instalação realizada.

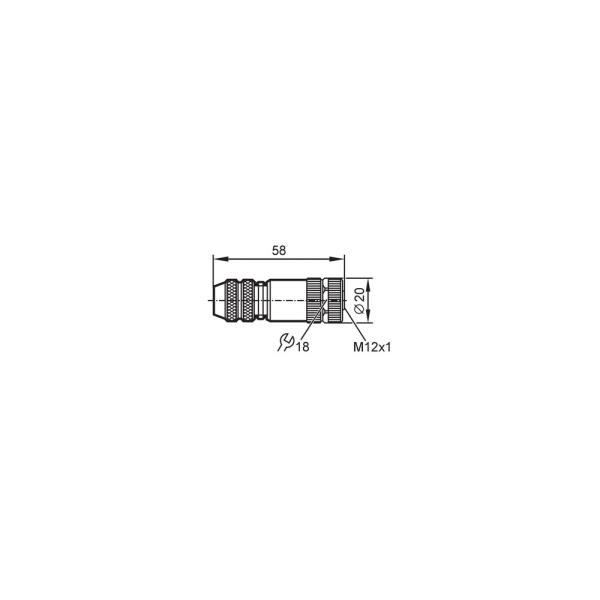

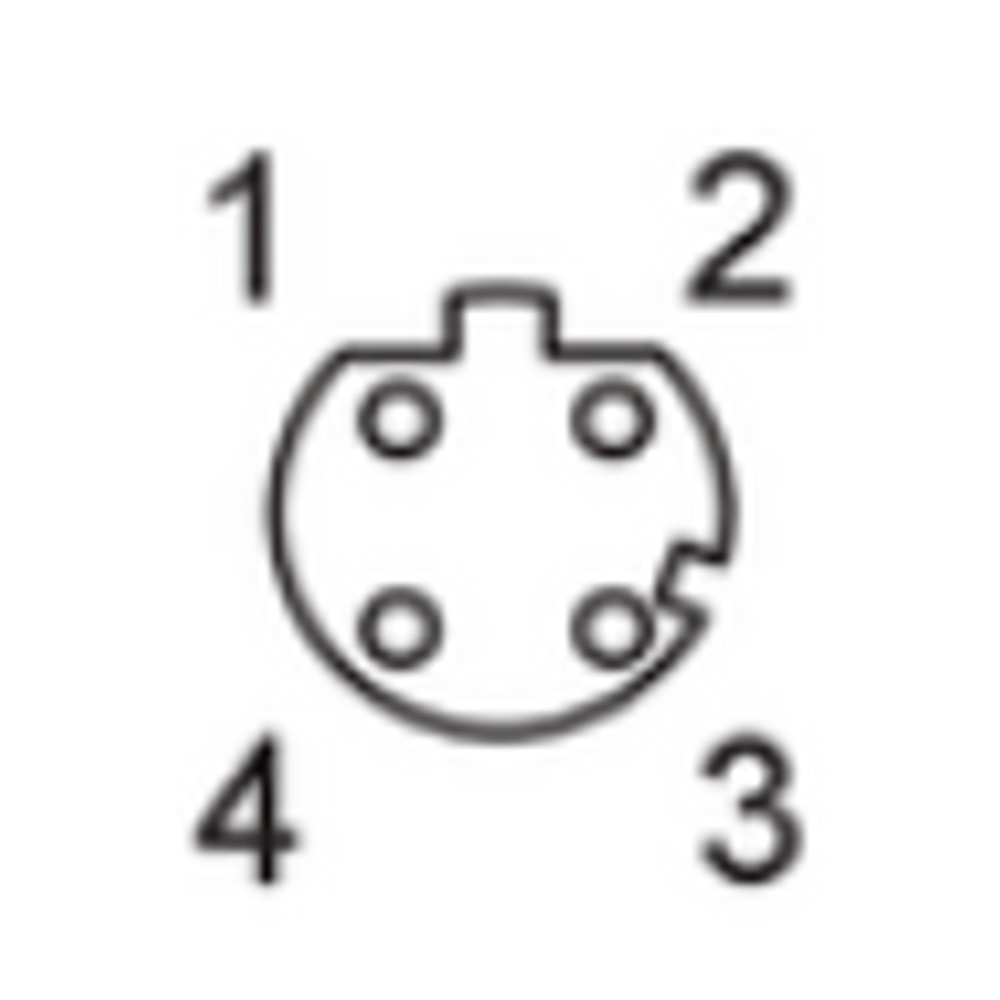

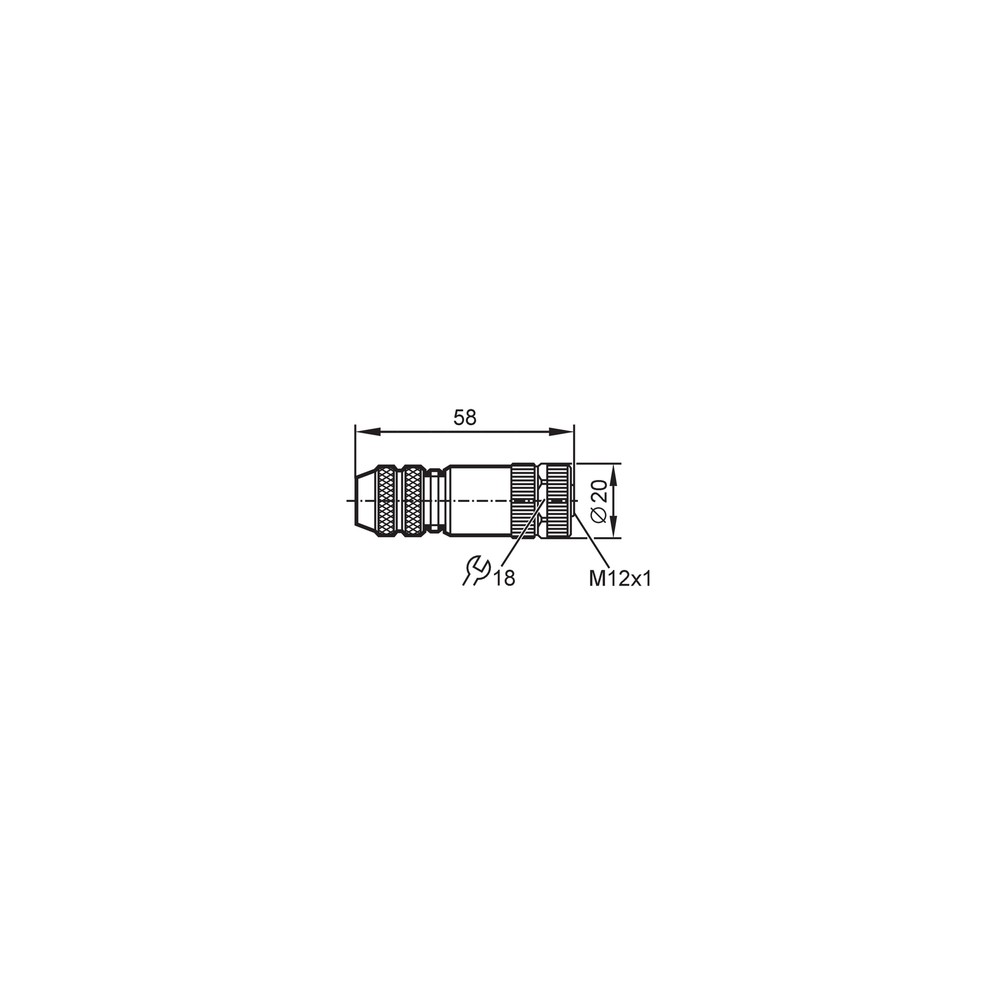

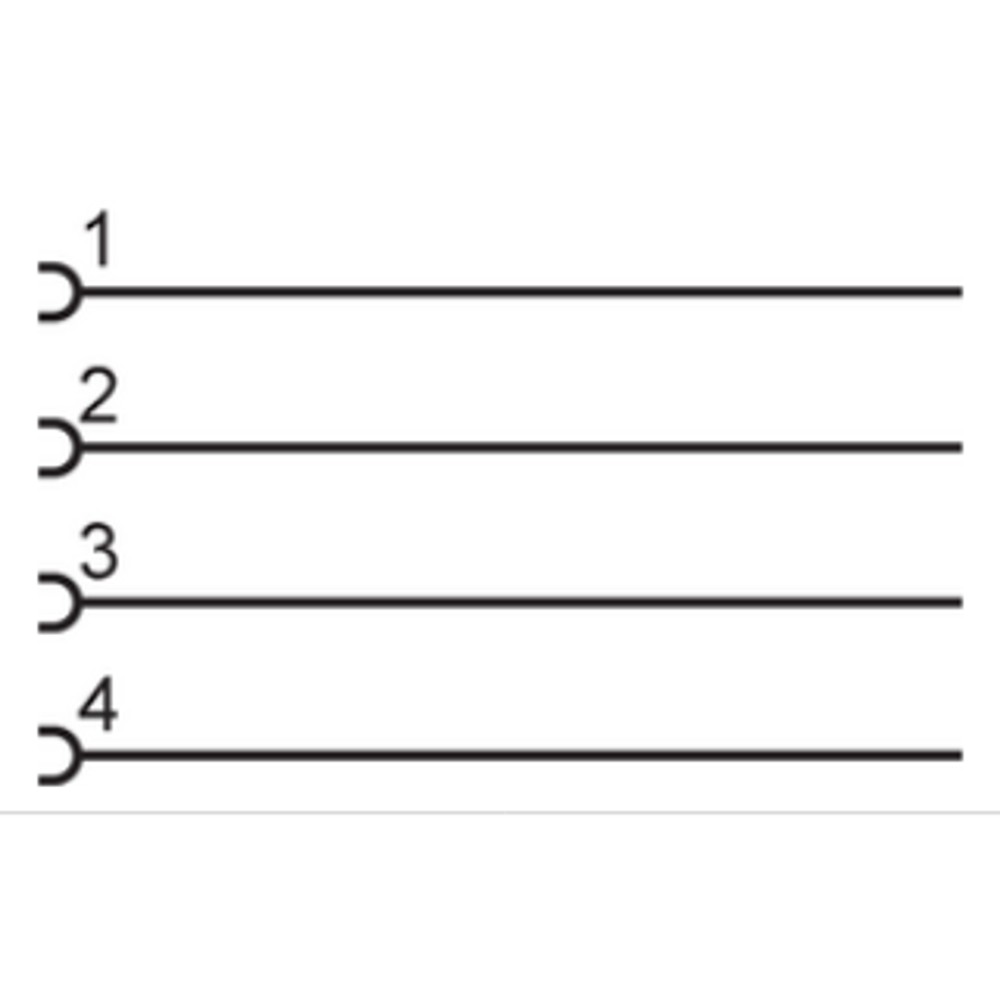

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade em um ou mais contatos após a montagem.	Condutor mal inserido ou terminal parafusado sem contato adequado.	Com o circuito desenergizado, inspecione a terminação e teste continuidade de cada condutor conforme a identificação de contatos do datasheet.
A conexão não acopla ao dispositivo.	A interface do dispositivo pode não corresponder a M12 com codificação D, ou a orientação/configuração pode ser diferente.	Confira a codificação e o tipo de interface do equipamento e compare com o desenho e a especificação do conector.
O cabo não fica corretamente retido ou não assenta no conjunto.	Diâmetro externo do revestimento fora da faixa especificada ou montagem inadequada.	Meça o revestimento do cabo e confirme que está entre Ø 6 e 8 mm; revise a montagem conforme a folha de dados.
A comunicação Ethernet não funciona apesar do acoplamento mecânico.	Pinagem, terminação ou requisitos de protocolo da aplicação não correspondem; a ficha do produto não informa protocolo nem velocidade.	Verifique a pinagem no datasheet, teste continuidade e confirme protocolo e requisitos da rede na documentação dos equipamentos conectados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12354, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12354 e para que serve?

É um soquete fêmea M12 confeccionável, reto e codificado D, destinado à conexão de cabo Ethernet em aplicações industriais e de automação.

Quantos contatos tem e qual é o tipo de terminação?

Tem quatro contatos dourados e conexão dos condutores por terminais parafusados, para seção de até 0,75 mm².

O produto acompanha o cabo Ethernet?

A ficha identifica o produto como soquete confeccionável e indica uma peça por embalagem, mas não informa cabo incluso. Confirme o conteúdo da embalagem com o fornecedor.

Posso usar este soquete com qualquer conector M12?

Não é possível confirmar compatibilidade com qualquer M12: a codificação indicada é D e a conexão é reta. Verifique também a configuração elétrica e a aplicação do equipamento correspondente.

Ele serve para aplicações acima de 4 A ou dos limites de tensão informados?

Não selecione o produto para exceder a capacidade de carga total especificada de 4 A (...40 °C) ou os limites de tensão de < 45 V AC / < 70 V DC.

O E12354 é adequado para qualquer protocolo ou velocidade Ethernet?

A ficha informa cabo Ethernet e codificação D, mas não especifica protocolo nem velocidade. Confirme esses requisitos na documentação dos equipamentos da rede.

O que verificar se não houver continuidade depois de montar o cabo?

Com o circuito desenergizado, confira a inserção dos condutores e o aperto dos terminais; em seguida, teste continuidade segundo a identificação de contatos do datasheet.

O que pode causar falha de comunicação com o conector acoplado?

Uma pinagem ou terminação incompatível pode interromper a comunicação. Verifique a continuidade e compare a pinagem com o datasheet e com a documentação dos equipamentos.

Quando escolher um soquete confeccionável em vez de um conector já cabeado?

Escolha o E12354 quando precisar confeccionar a conexão no cabo e a configuração M12 reta, código D, quatro contatos atender à aplicação. A ficha não compara este modelo com versões já cabeadas.

Quais cuidados tomar ao instalar o cabo?

Confirme cabo com revestimento de Ø 6...8 mm e condutores de até 0,75 mm². Use a folha de dados para a pinagem e os procedimentos de montagem.

GLOSSÁRIO TÉCNICO

Codificação D

Identificação da configuração mecânica da interface M12 indicada para este soquete; a ficha associa o produto a cabo Ethernet. Não determina, por si só, o protocolo ou a velocidade.

M12

Tipo de conexão circular especificado para o soquete; a compatibilidade depende também da codificação e da configuração elétrica correspondentes.

IP67

Grau de proteção declarado para o produto; as condições de montagem necessárias para manter essa proteção devem ser verificadas na documentação do fabricante.

Terminais parafusados

Método de conexão dos condutores por fixação com parafusos, especificado para seção de até 0,75 mm².

Contatos banhados a ouro

Acabamento dos contatos elétricos informado na ficha do produto.
