Cabo Conector Fêmea M12 IFM 8 Polos 25m IP69K

Pré-visualizar: E12344 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 8 Polos 25m IP69K

E12344 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 8 Polos 25m IP69K

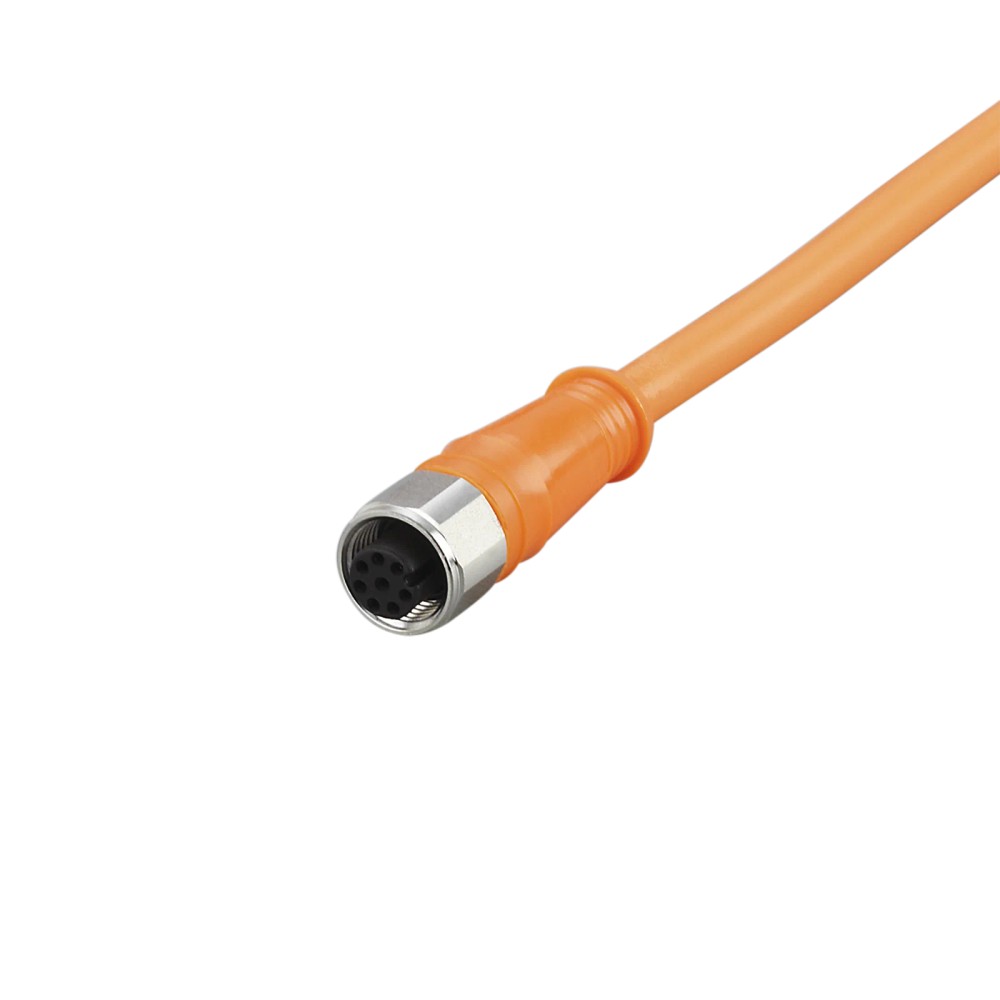

Imagem meramente ilustrativa

R$ 1.005,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12344
EAN: 4021179270366
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "E12344 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 8 Polos 25m IP69K"

Destaques do Produto

Tipo de conector

Fêmea M12 reto, codificação A

Número de polos

Comprimento

25 m

Proteção informada

IP68 / IP69K

Tensão máxima informada

< 30 V AC; < 36 V DC

Corrente por contato

2 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea IFM E12344, M12 reto, 8 polos, 25 m, IP68/IP69K

O IFM E12344 é um cabo de conexão com conector fêmea M12 reto de 8 polos, destinado à ligação de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de PVC de 25 m, contatos banhados a ouro e construção sem silicone. A ficha informa grau de proteção IP68 e IP69K e tensão máxima inferior a 30 V AC e 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E12344
Conector	Fêmea M12 reto, codificação A, 8 polos
Comprimento do cabo	25 m
Material do cabo	PVC, laranja, Ø 5,9 mm
Condutores	8 x 0,25 mm²
Grau de proteção	IP68 / IP69K
Tensão de operação	< 30 V AC; < 36 V DC
Corrente por contato	2 A
Faixa de temperatura	-25 a 100 °C
Materiais de construção	Porca de bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de dispositivos com interface compatível com conector M12 fêmea, reto, codificação A e 8 polos.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha.
Circuitos dentro dos limites informados: tensão inferior a 30 V AC ou 36 V DC e corrente máxima de 2 A por contato.

⚠ Considere outro se precisa de:

Não selecione para uma interface que exija conector de outro gênero, codificação, orientação ou número de polos; confirme o padrão do dispositivo antes da instalação.
Não use fora dos limites elétricos informados: tensão igual ou superior aos limites de operação ou corrente acima de 2 A por contato.
A ficha não especifica protocolo, pinagem funcional por equipamento nem compatibilidade com dispositivos particulares; confirme esses dados no manual do dispositivo conectado.

APLICAÇÕES E USO

Aplicação indicada pela ficha: conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos; a ficha declara IP68/IP69K e construção sem silicone.
Possibilidade de uso em conexão de sensores ou outros dispositivos com interface M12 compatível é uma inferência baseada no tipo de cabo; confirme pinagem, funções dos contatos e requisitos do equipamento antes de aplicar.
Respeite a faixa de temperatura de -25 a 100 °C e os limites elétricos informados. A ficha não detalha duração ou condições específicas dos ensaios IP nem protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea IFM E12344, M12 reto, 8 polos, 25 m, IP68/IP69K, verifique estes pontos:

Escolha o E12344 quando

A instalação exigir um cabo de 25 m com conector fêmea M12 reto, codificação A, 8 polos, e os limites de tensão e corrente da ficha forem atendidos.

Verifique antes de especificar

Confirme no dispositivo a codificação, o gênero do conector, a quantidade de polos e a atribuição dos contatos. A ficha não identifica protocolos ou pinagem específica de aplicação.

Considere outra configuração quando

A conexão necessária não for M12 fêmea reto, codificação A, 8 polos, ou quando comprimento, tensão ou corrente requeridos excederem os dados informados para este cabo. A ficha não define modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca informada na ficha.
Modelo / SKU	E12344	Código do produto.
Part number do anúncio	E12344	Identificador informado nos dados básicos do anúncio.
Part number do catálogo	ADOGH080VAS0025E08	Identificador associado ao registro de catálogo.
GTIN	4021179270366	Identificador comercial informado.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do componente.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do produto.
Quantidade na embalagem	1 peça	Quantidade informada por embalagem.

Conexão elétrica
Conexão	1 x M12, fêmea, reto	Configuração do conector declarada.
Codificação	A	Codificação mecânica declarada para o conector.
Número de contatos	8	Quantidade de contatos do conector.
Acabamento dos contatos	Dourado / banhados a ouro	Material de acabamento declarado.
Tensão de operação AC	< 30 V AC	Limite informado para operação em corrente alternada.
Tensão de operação DC	< 36 V DC	Limite informado para operação em corrente contínua.
Corrente por contato	2 A	Valor informado por contato; não representa corrente total do conjunto.

Cabo
Comprimento	25 m	Comprimento nominal informado.
Material do revestimento	PVC	Material declarado para o cabo.
Cor	Laranja	Cor informada na especificação do cabo.
Diâmetro externo	Ø 5,9 mm	Dimensão declarada para o cabo.
Seção e quantidade de condutores	8 x 0,25 mm²	Construção elétrica informada.
Construção dos condutores	32 x Ø 0,1 mm	Construção informada por condutor.

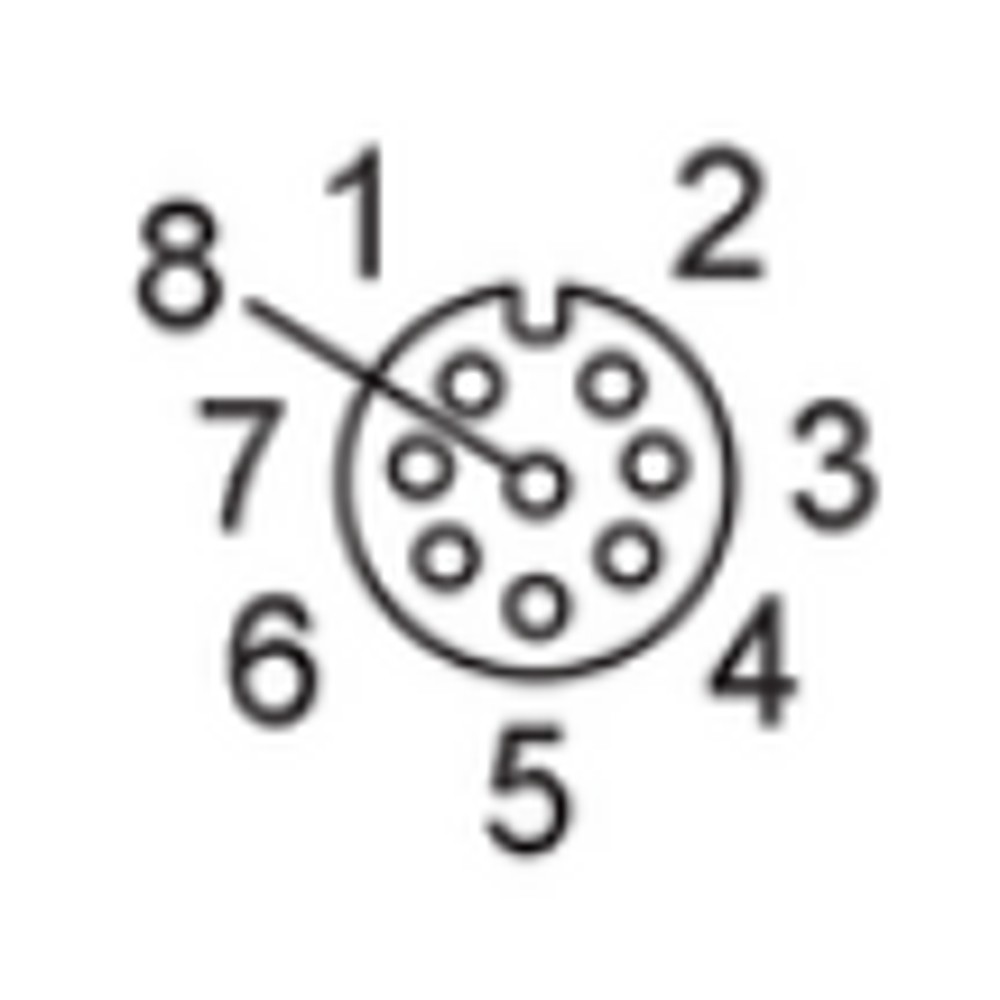

Padrão de cores dos fios	DIN EN 60947-5-2: BK=preto, BN=marrom, BU=azul, GY=cinza, PK=rosa, OG=laranja, VT=violeta, WH=branco	Padrão de cores informado na ficha; confirme a função elétrica no esquema do equipamento.

Proteção e materiais
Grau de proteção	IP68 / IP69K	Classificação de proteção declarada na ficha.
Livre de silicone	Sim	Característica declarada do produto.
Material do corpo do conector	PVC, laranja	Material e cor informados para o corpo.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o elemento de bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Torque de aperto	0,7 a 0,9 Nm	Faixa informada para o aperto do conector.

Condições ambientais
Faixa de temperatura de operação	-25 a 100 °C	Faixa de operação informada na ficha.

Dados mecânicos e logísticos
Dimensões	15 x 15 x 46 mm	Dimensões informadas no registro do produto; confirme o desenho dimensional para referência e orientação.
Peso	1555,5 g	Peso informado no registro de catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; a compatibilidade de comunicação depende dos dispositivos conectados e da atribuição dos condutores.

Conexões

Elétrica Conector M12 fêmea, reto, codificação A, 8 contatos. Cabo com 8 x 0,25 mm². Tensão informada: < 30 V AC e < 36 V DC; corrente máxima informada: 2 A por contato. Verifique pinagem e função dos contatos no manual dos dispositivos.

Processo Conexão elétrica por conector M12; não há conexão de processo especificada para este cabo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M12 macho reto, codificação A, 8 polos e pinagem compatível	✓	O cabo tem conector fêmea M12 reto, codificação A e 8 contatos; a pinagem do dispositivo deve ser confirmada separadamente.
Circuito dentro dos limites de tensão e corrente declarados	✓	A ficha informa menos de 30 V AC, menos de 36 V DC e 2 A por contato.
Equipamento que exige protocolo de comunicação específico	✗	A ficha não declara protocolo nem compatibilidade com equipamentos ou protocolos determinados; não é possível validar essa aplicação apenas com os dados disponíveis.
Interface que exige outro gênero, codificação, orientação ou quantidade de polos	✗	A configuração declarada do cabo é conector fêmea M12 reto, codificação A, com 8 contatos.
Uso em área úmida ou higiênica na indústria de alimentos	✓	Essa aplicação é indicada na ficha, que também declara proteção IP68/IP69K; a adequação final depende das condições reais de instalação e uso.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea IFM E12344, M12 reto, 8 polos, 25 m, IP68/IP69K

Confirme que o dispositivo a conectar aceita M12 fêmea do lado do cabo, reto, codificação A e 8 polos.
Verifique no manual do dispositivo a pinagem e a função de cada contato; não presuma a atribuição elétrica apenas pela cor dos fios.
Desenergize o circuito e confirme que tensão e corrente de cada contato permanecem dentro dos limites especificados.
Inspecione o conector, a rosca e a vedação EPDM; mantenha as superfícies de acoplamento limpas e sem danos.
Acople o conector alinhando a codificação, sem forçar a rosca, e aperte dentro da faixa de 0,7 a 0,9 Nm.
Após a montagem, confira a continuidade e a conexão conforme o esquema do equipamento; verifique o assentamento do conector antes de exposição a umidade.

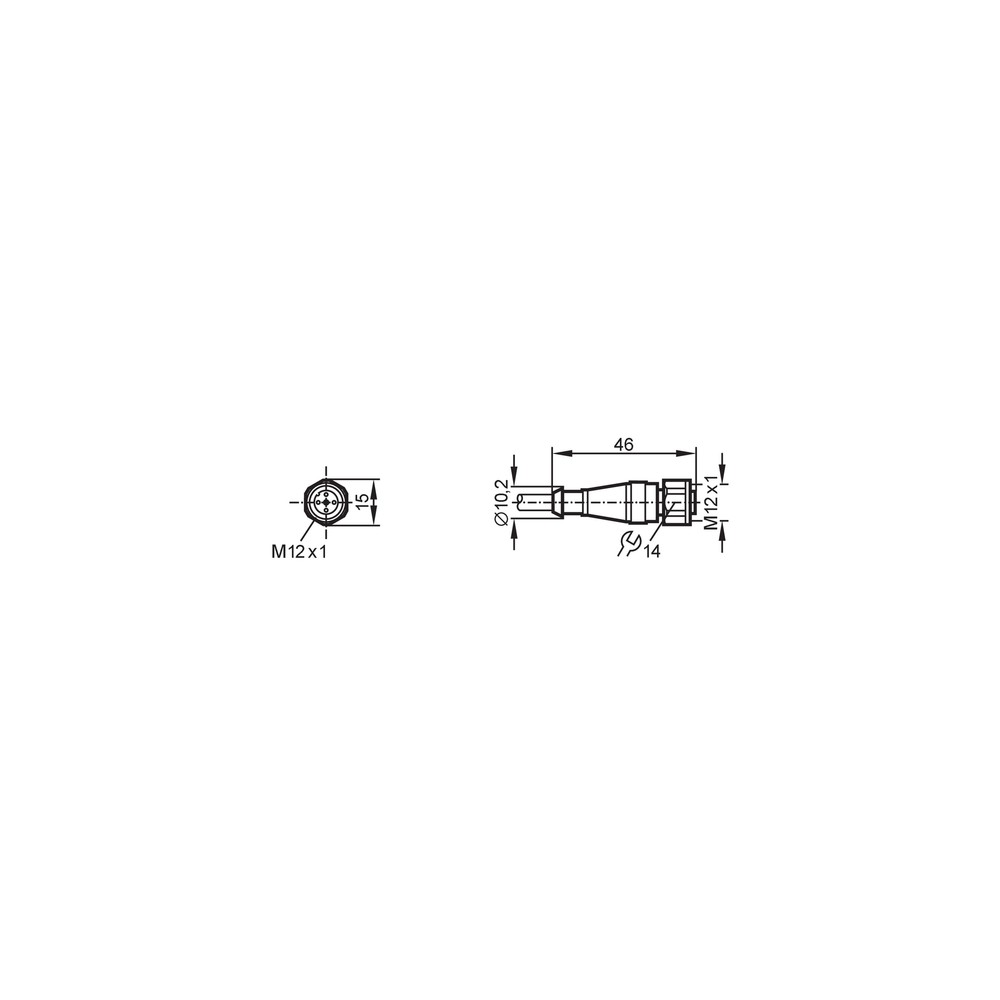

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Conector não totalmente acoplado, pinagem incompatível ou condutor interrompido.	Confira o acoplamento e compare a pinagem de ambos os dispositivos com seus manuais; teste continuidade dos condutores com o circuito desenergizado.
Funcionamento intermitente ao movimentar o cabo.	Possível dano mecânico no cabo ou contato instável no conector.	Inspecione o cabo e o conector por cortes, deformações ou sinais de folga; verifique continuidade enquanto movimenta cuidadosamente o cabo, sem exceder os limites de instalação.
Um contato aquece ou apresenta falha sob carga.	Corrente acima do limite informado por contato ou contato mal conectado.	Meça a corrente por contato e compare com o máximo de 2 A; inspecione o acoplamento e os contatos com a alimentação isolada.
Há entrada de umidade na conexão.	Conector mal assentado, vedação suja ou danificada, ou condição de instalação incompatível com a proteção requerida.	Desenergize, desacople e inspecione a vedação EPDM e as superfícies de acoplamento; confirme montagem correta e consulte a documentação para as condições de uso IP.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12344 (PT-BR) (Datasheet) Desenho dimensional IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12344 e para que serve?

É um cabo de conexão com conector fêmea M12 reto, codificação A e 8 polos, para ligar dispositivos com interface correspondente. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

O conector é de 8 polos e qual é o comprimento do cabo?

Sim, o conector tem 8 contatos e o cabo mede 25 m. Confirme a pinagem exigida pelo equipamento antes de conectar.

O E12344 conecta diretamente a qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12. A interface do equipamento deve corresponder ao conector fêmea reto, codificação A e 8 polos, e a pinagem precisa ser compatível.

Este cabo serve para circuitos com tensão acima de 30 V AC ou 36 V DC?

A ficha informa operação abaixo de 30 V AC e abaixo de 36 V DC. Não selecione o produto para circuitos que atinjam ou excedam esses limites.

Posso usar este cabo em uma interface M12 com outra codificação ou quantidade de polos?

A ficha especifica codificação A e 8 contatos. Não há dados que confirmem compatibilidade com outras codificações ou contagens de polos.

O E12344 é indicado para instalar em qualquer ambiente industrial?

A aplicação explicitamente indicada é em áreas úmidas e higiênicas da indústria de alimentos. Para outros ambientes, verifique as condições de uso e os requisitos no datasheet; a ficha não valida todas as aplicações industriais.

O dispositivo não funciona depois de conectar o cabo; o que devo verificar?

Confira se o conector está totalmente acoplado e se a pinagem corresponde aos manuais dos dispositivos. Com o circuito desenergizado, verifique também a continuidade dos condutores.

A conexão fica intermitente ou um contato aquece; devo trocar o cabo?

Antes de substituir, inspecione o conector e o cabo por danos e confirme a corrente de cada contato, que não deve exceder 2 A. Verifique também a estabilidade do acoplamento e a pinagem.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O E12344 é fornecido como cabo de conexão de 25 m com conector fêmea M12 instalado. A ficha não descreve um kit de peças avulsas; compare a configuração necessária e a pinagem do equipamento antes de escolher outra solução.

Qual cuidado devo ter ao instalar o conector?

Alinhe a codificação, não force a rosca e aplique o torque informado de 0,7 a 0,9 Nm. Inspecione a vedação EPDM e confirme a pinagem no manual do dispositivo.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica do conector M12 indicada para identificar o padrão de acoplamento; deve corresponder à interface do dispositivo. (Ref.: codificação A)

IP68 / IP69K

Graus de proteção declarados para o produto; as condições específicas de ensaio e aplicação devem ser consultadas na documentação do fabricante. (Ref.: grau de proteção IP68/IP69K)

Corrente por contato

Corrente informada para cada contato individual, não para o conjunto do cabo. (Ref.: 2 A por contato)

Torque de aperto

Faixa de torque especificada para o aperto da conexão. (Ref.: 0,7 a 0,9 Nm)

EPDM

Material elastomérico especificado para a vedação do conector. (Ref.: material da vedação EPDM)
