Cabo Conector Fêmea M12 8 Polos 25m IFM

Pré-visualizar: E12344 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m 8 Polos IP69K

E12344 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m 8 Polos IP69K

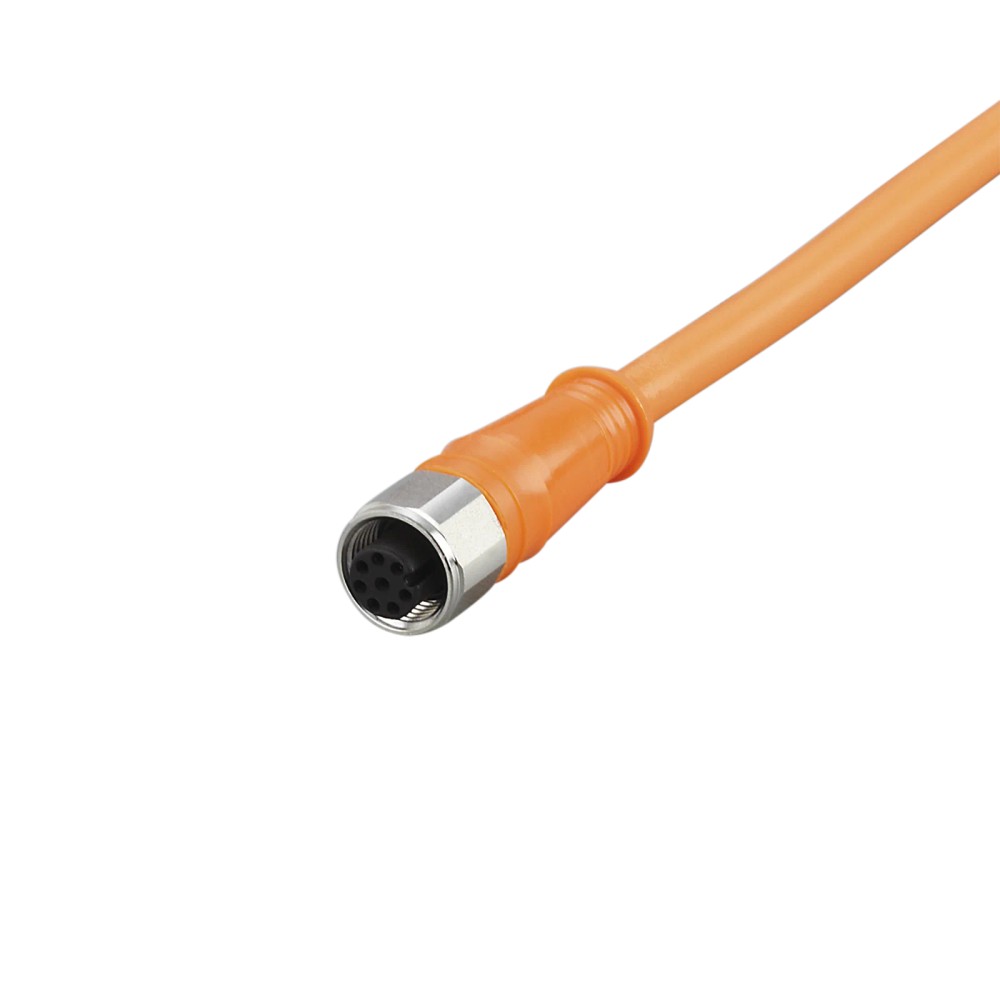

Imagem meramente ilustrativa

R$ 1.005,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12344
EAN: 4021179270366
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "E12344 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m 8 Polos IP69K"

Destaques do Produto

Tipo de conector

Fêmea M12

Quantidade de polos

8 polos

Comprimento do cabo

25 metros

Grau de proteção

IP68/IP69K

Material de bloqueio

Aço inoxidável 1.4404

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12344 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m 8 Polos IP69K

O cabo E12344 da IFM é uma solução de conexão de alta durabilidade para ambientes industriais exigentes, com 25 metros de comprimento. Destina-se à transmissão confiável de sinais em áreas com necessidade de lavagem higiênica. Conta com conector fêmea M12 de 8 polos, contatos banhados a ouro e grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Comprimento	25 m
Configuração	Fêmea M12, 8 polos
Proteção	IP 68 / IP 69K
Material do Revestimento	PVC
Material da Porca	Aço Inoxidável (1.4404)
Corrente por contato	2 A
Tensão AC	< 30 V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e de lavagem na indústria alimentícia
Sistemas de automação industrial com exigência IP69K
Conexões de sensores e atuadores que demandam 8 polos
Ambientes com necessidade de alta confiabilidade de sinal

⚠ Considere outro se precisa de:

Locais com temperaturas operacionais abaixo de -25 °C ou acima de 100 °C
Ambientes com exposição a químicos que degradam PVC
Conexões que não utilizam padrão M12 de 8 polos com codificação A
Locais com exigência de cabos PUR se o PVC não for tolerado

APLICAÇÕES E USO

Indústria alimentícia em áreas de processamento com lavagem frequente
Conexão de sensores e distribuidores M12 em sistemas de automação
Aplicações que exigem resistência à umidade e vedação superior
Sistemas que demandam 8 polos para transmissão de sinais multicanal

COMO ESCOLHER

Antes de comprar o E12344 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m 8 Polos IP69K, verifique estes pontos:

Escolha este modelo se...

Você precisa de um cabo de alta vedação (IP69K) para ambientes de lavagem constante e conexões M12 de 8 polos.

Considere outra opção se...

Seu ambiente exige resistência a químicos específicos incompatíveis com PVC ou se a aplicação necessita de um cabo com maior resistência à tração ou flexão constante (este cabo é em PVC).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	PVC	Material de revestimento do cabo
Material da porca	1.4404 (Aço inoxidável 316L)	Material do componente de bloqueio
Material da vedação	EPDM	Garante a vedação IP69K

Dados Elétricos
Tensão de operação AC	< 30 V	Limite de tensão AC
Tensão de operação DC	< 36 V	Limite de tensão DC
Corrente por contato	2 A	Capacidade nominal de condução

Condições Ambientais
Temperatura de operação	-25...100 °C	Faixa permitida de temperatura
Grau de proteção	IP 68, IP 69K	Resistência a líquidos e poeira

COMPATIBILIDADE

Comunicação

• Sinais analógicos e digitais padrão

• Protocolos IO-Link (suporta pinagem 8 polos)

Conexões

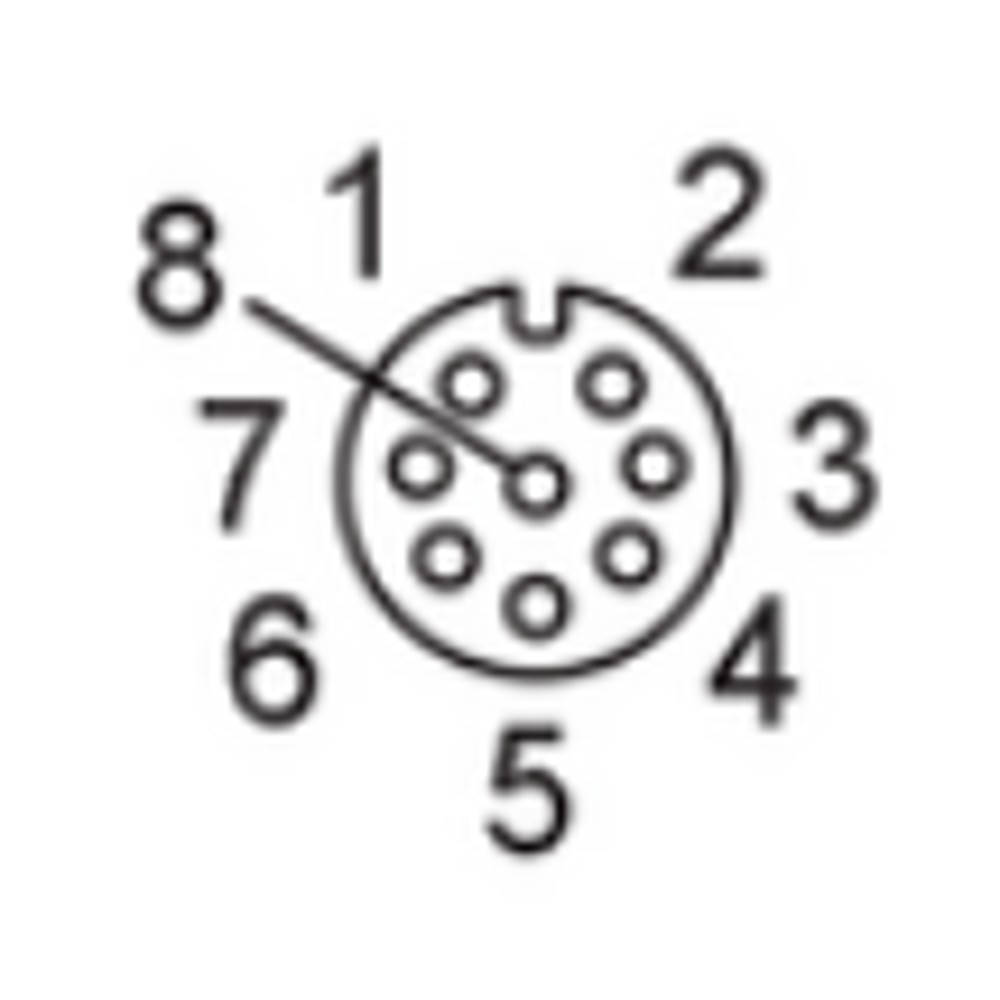

Elétrica 8 Polos, codificação A

Processo M12 (conector)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de lavagem industrial	✓	O grau de proteção IP69K garante vedação contra jatos de água de alta pressão.
Instalação em áreas externas	✗	O material do revestimento é PVC, não otimizado para exposição prolongada a raios UV.

INSTALAÇÃO

Como instalar o E12344 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m 8 Polos IP69K

Desligue a alimentação do sistema de controle.
Verifique se o conector M12 do dispositivo está limpo e sem resíduos.
Alinhe o conector fêmea com a codificação do dispositivo.
Insira o conector e gire a porca no sentido horário.
Utilize chave dinamométrica para aplicar torque de 0,7 a 0,9 Nm.
Certifique-se de que o cabo não sofra tração excessiva no ponto de conexão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha de comunicação intermitente	Aperto excessivo ou insuficiente no conector	Verificar se o torque de 0,7 a 0,9 Nm foi respeitado
Corrosão dos contatos internos	Entrada de umidade por vedação danificada	Inspecionar visualmente o anel de vedação EPDM
Sinal não recebido no controlador	Erro na ordem dos fios durante cabeamento	Testar continuidade conforme o padrão DIN EN 60947-5-2
Curto-circuito ou perda de sinal	Dano mecânico ao revestimento por dobra excessiva	Verificar integridade física do revestimento de PVC ao longo dos 25m

DOCUMENTAÇÃO TÉCNICA

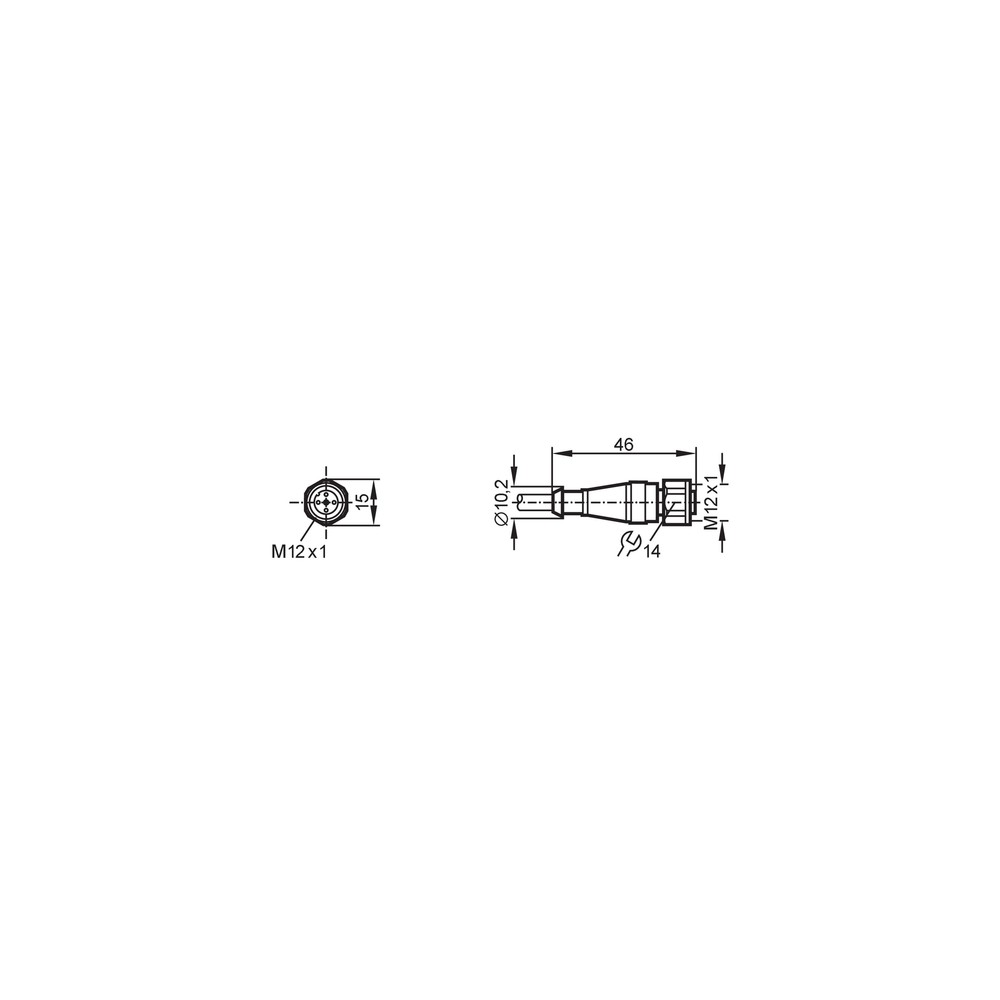

Datasheet Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo E12344 da IFM?

Este produto é um cabo de conexão industrial com conector fêmea M12 de 8 polos, projetado para transmissão de sinais em ambientes úmidos e higiênicos.

Quais as principais características técnicas deste cabo?

Ele possui 25 metros de comprimento, revestimento em PVC resistente, codificação A, grau de proteção IP68/IP69K e contatos banhados a ouro.

Em quais situações este cabo não deve ser utilizado?

Este cabo não é indicado para aplicações onde o ambiente apresente temperaturas fora da faixa de -25 a 100 °C ou que exijam resistência a agentes químicos não compatíveis com PVC.

O cabo possui alguma incompatibilidade de conexão?

O produto é incompatível com conexões que utilizem padrão de codificação diferente de 'A' ou conectores que não sejam do tipo M12 de 8 polos.

O que fazer se o sinal falhar durante a operação?

Sintomas de falha incluem interrupção intermitente de sinal ou falha de comunicação; verifique o estado do isolamento do cabo, oxidação dos pinos e o aperto do conector M12.

Como diagnosticar falhas na conexão?

A causa provável é a entrada de umidade no conector ou falha de continuidade; verifique a vedação do anel EPDM e teste a continuidade dos fios conforme o padrão de cores DIN EN 60947-5-2.

Por que escolher este cabo para a indústria alimentícia?

Este cabo é ideal para ambientes com alta exigência de higienização (lavagem), enquanto cabos padrão de escritório ou de automação comum não suportam a vedação IP69K.

É melhor usar este cabo de 25m ou dois de 12m?

Ambas as opções são válidas; porém, o modelo de 25m reduz o número de emendas e pontos de falha em longas distâncias, sendo preferível a múltiplos cabos menores.

Qual o cuidado necessário na instalação do conector?

Certifique-se de que o torque de aperto esteja entre 0,7 e 0,9 Nm para garantir a vedação adequada, evitando apertar excessivamente para não danificar o corpo do conector.

Qual a procedência deste cabo?

A IFM Electronic Ltda. é a fabricante e responsável pelo faturamento, garantindo a origem do produto e conformidade com as especificações técnicas.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura que o componente resiste a lavagens de alta pressão e alta temperatura. (Ref.: Norma DIN 40050-9)

Codificação A

Padrão de disposição de pinos no conector M12 que garante o encaixe correto entre sensor e cabo. (Ref.: IEC 61076-2-101)

EPDM

Borracha de etileno-propileno-dieno utilizada nas vedações para garantir estanqueidade. (Ref.: Vedação de conector)

1.4404

Aço inoxidável austenítico de alta resistência à corrosão, também conhecido como 316L. (Ref.: Material de bloqueio)

DIN EN 60947-5-2

Norma que define o padrão de cores para a fiação de sensores de proximidade. (Ref.: Padronização de pinagem)
