Cabo Conector Fêmea M12 IFM 30m Blindado

Pré-visualizar: E12341 IFM - Cabo Conector Fêmea M12 Automação Industrial 4 Pinos 30m Blindado PUR

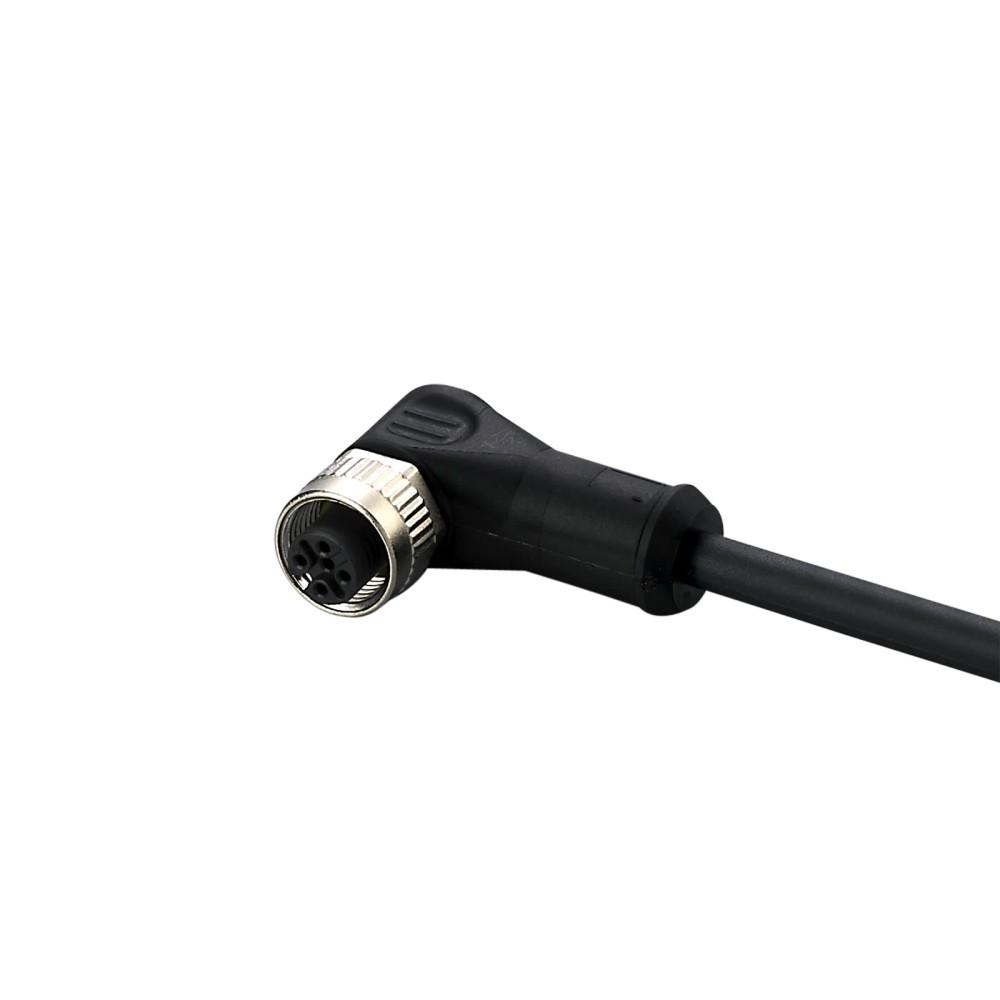

E12341 IFM - Cabo Conector Fêmea M12 Automação Industrial 4 Pinos 30m Blindado PUR

Imagem meramente ilustrativa

R$ 1.305,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12341
EAN: 4021179268899
NCM do produto: 85444200

Destaques do Produto Tipo de conexão...mais

Fechar menu

Saiba mais sobre: "E12341 IFM - Cabo Conector Fêmea M12 Automação Industrial 4 Pinos 30m Blindado PUR"

Destaques do Produto

Tipo de conexão

Conector fêmea M12 angular, codificação A

Número de contatos

Comprimento do cabo

30 m

Tensão de operação

< 50 V AC / < 60 V DC

Capacidade de carga total

4 A

Revestimento

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12341 IFM – Cabo conector fêmea M12 angular, 4 pinos, 30 m, blindado em PUR

O E12341 é um cabo de conexão com conector fêmea M12 angular, destinado a conexões em aplicações industriais e de automação. Possui 4 contatos, blindagem e revestimento em PUR. O comprimento é de 30 m, e o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E12341
Conector	Fêmea M12 angular, codificação A
Contatos	4, banhados a ouro
Comprimento	30 m
Material do cabo	PUR, blindado, preto, Ø 5 mm
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	4 A
Grau de proteção	IP 67
Temperatura ambiente	-25 a 85 °C
Seção transversal	4 x 0,34 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram um cabo de 30 m com conector fêmea M12 angular, 4 contatos e codificação A.
Aplicações dentro dos limites informados de tensão, carga e temperatura, com conexão M12 correspondente.

⚠ Considere outro se precisa de:

Aplicações que excedam os limites informados de < 50 V AC, < 60 V DC ou 4 A de capacidade de carga total.
Instalações que exijam comprimento diferente de 30 m ou um conector diferente do M12 fêmea angular de 4 contatos.

APLICAÇÕES E USO

Uso declarado: conexões em aplicações industriais e de automação industrial, quando o equipamento possuir entrada correspondente ao conector M12 fêmea angular, codificação A, de 4 contatos.
Possibilidade a validar: instalação em percurso de 30 m, desde que os limites elétricos e ambientais do cabo e os requisitos de sinal do equipamento sejam atendidos. A ficha não identifica protocolo ou pinagem.
A operação deve respeitar a faixa ambiente declarada de -25 a 85 °C e os limites elétricos informados. A ficha não especifica aplicações químicas, exposição UV ou condições de imersão; consulte o fabricante para essas condições.

COMO ESCOLHER

Antes de comprar o E12341 IFM – Cabo conector fêmea M12 angular, 4 pinos, 30 m, blindado em PUR, verifique estes pontos:

Escolha o E12341 quando

A instalação exigir cabo de 30 m, conector fêmea M12 angular de 4 contatos e codificação A, e operar dentro dos limites elétricos e ambientais especificados.

Busque outra configuração quando

O equipamento exigir comprimento diferente, outra geometria ou configuração de conector, mais de 4 A, ou tensão igual ou superior aos limites informados. Confirme a pinagem requerida pelo equipamento antes da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm / IFM	Identificação do fabricante informada no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional indicada na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada na ficha.
SKU e part number	E12341	Código de identificação do produto no anúncio.
GTIN	4021179268899	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Conexões elétricas
Conexão do conector	1 x M12, fêmea, angular, codificação A	Configuração do soquete; verificar correspondência mecânica com a entrada do dispositivo.
Contatos	4, dourados e banhados a ouro	Quantidade e acabamento dos contatos informados.
Material do corpo do conector	TPU	Material indicado para o corpo do conector.
Material da porca de fixação	Zinco moldado sob pressão	Material indicado para a porca de fixação.
Bloqueio	Zinco moldado sob pressão	Descrição da conexão elétrica na ficha.
Torque de aperto máximo	0,7 a 0,9 Nm	Faixa indicada para o aperto da conexão.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação dos condutores; a ficha não associa cores a números de pino.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados na ficha.
Capacidade de carga total	4 A	Limite de carga total informado; não representa uma capacidade por contato.
Seção transversal do condutor	4 x 0,34 mm² (42 x Ø 0,1 mm)	Seção e construção dos condutores indicadas.
Classe de proteção	III	Classe de proteção declarada pelo fabricante.

Cabo e construção
Comprimento do cabo	30 m	Comprimento nominal informado.
Material do revestimento	PUR	Material declarado para o revestimento do cabo.
Descrição do cabo	PUR, sem halogênio, preto, Ø 5 mm, blindado	Construção e características declaradas para o cabo.
Blindagem	Blindado	Característica especial informada na ficha.
Livre de silicone	Sim	Característica declarada no cadastro.
Livre de halogênio	Sim	Característica declarada no cadastro.
Tolerâncias para dobras e deslocamentos	Sim	A ficha declara tolerâncias para dobras e deslocamentos, sem quantificar ciclos ou condições.
Raio de flexão mínimo	10 x diâmetro do cabo	Proporção indicada pela ficha; aplicar ao diâmetro do cabo conforme a orientação do fabricante.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau informado para o produto; as condições de instalação e acoplamento influenciam a proteção efetiva.
Temperatura ambiente	-25 a 85 °C	Faixa de temperatura ambiente declarada na ficha.
Aviso sobre temperatura do ambiente	21 dias: ...120 °C	Texto reproduzido conforme o cadastro, cuja condição não está detalhada; validar no datasheet do fabricante antes de usar.

Dados mecânicos e dimensionais
Formato do conector	Angular, 90 graus	Geometria do conector informada no anúncio.
Acabamento do conector	Metálico	Acabamento informado no anúncio.
Material do invólucro	TPU	Material do invólucro indicado na ficha.
Dimensões	28 x 15 x 38 mm	Dimensões cadastradas para o produto.
Peso	1479 g	Valor informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• A ficha identifica o conector como M12 angular, codificação A, com 4 contatos. Não informa protocolo de comunicação; confirme a pinagem e a interface exigidas pelo dispositivo conectado.

Conexões

Elétrica Soquete fêmea M12 angular, codificação A, com 4 contatos dourados; tensão de operação < 50 V AC / < 60 V DC e capacidade de carga total de 4 A. A compatibilidade elétrica depende também da pinagem e dos requisitos do equipamento conectado, que não estão especificados na ficha.

Processo Conexão elétrica M12 fêmea angular. Não é informada uma conexão de processo mecânica; a compatibilidade mecânica deve ser confirmada pelo tipo, codificação e geometria da entrada M12 do dispositivo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com entrada M12 correspondente, codificação A, 4 contatos e pinagem compatível	✓	A ficha especifica conector fêmea M12 angular, codificação A e 4 contatos; confirme a pinagem do dispositivo.
Circuito dentro dos limites de tensão e carga informados	✓	A ficha informa < 50 V AC / < 60 V DC e capacidade de carga total de 4 A.
Circuito que exija tensão igual ou superior a 50 V AC ou 60 V DC, ou carga superior a 4 A	✗	Esses valores excedem os limites indicados na ficha.
Equipamento que exija outra geometria ou configuração de conector	✗	O produto descrito tem conector fêmea M12 angular, codificação A, com 4 contatos.
Uso com protocolo de comunicação específico	✗	A ficha não declara protocolo nem pinagem de protocolo; a compatibilidade não pode ser confirmada apenas pelo formato M12.

INSTALAÇÃO

Como instalar o E12341 IFM – Cabo conector fêmea M12 angular, 4 pinos, 30 m, blindado em PUR

Confirme no equipamento o tipo de entrada, a codificação M12, o número de contatos e a pinagem requerida.
Verifique se a tensão, a carga total e a temperatura de operação estão dentro dos limites especificados para o cabo.
Planeje o percurso do cabo de 30 m e evite exceder o raio de flexão mínimo indicado de 10 vezes o diâmetro do cabo.
Inspecione conector, cabo e superfícies de acoplamento; não instale componentes danificados ou contaminados.
Acople o conector alinhando a codificação e aperte dentro da faixa indicada de 0,7 a 0,9 Nm.
Após a instalação, confira o acoplamento, a identificação dos condutores conforme o esquema do sistema e o funcionamento da conexão.

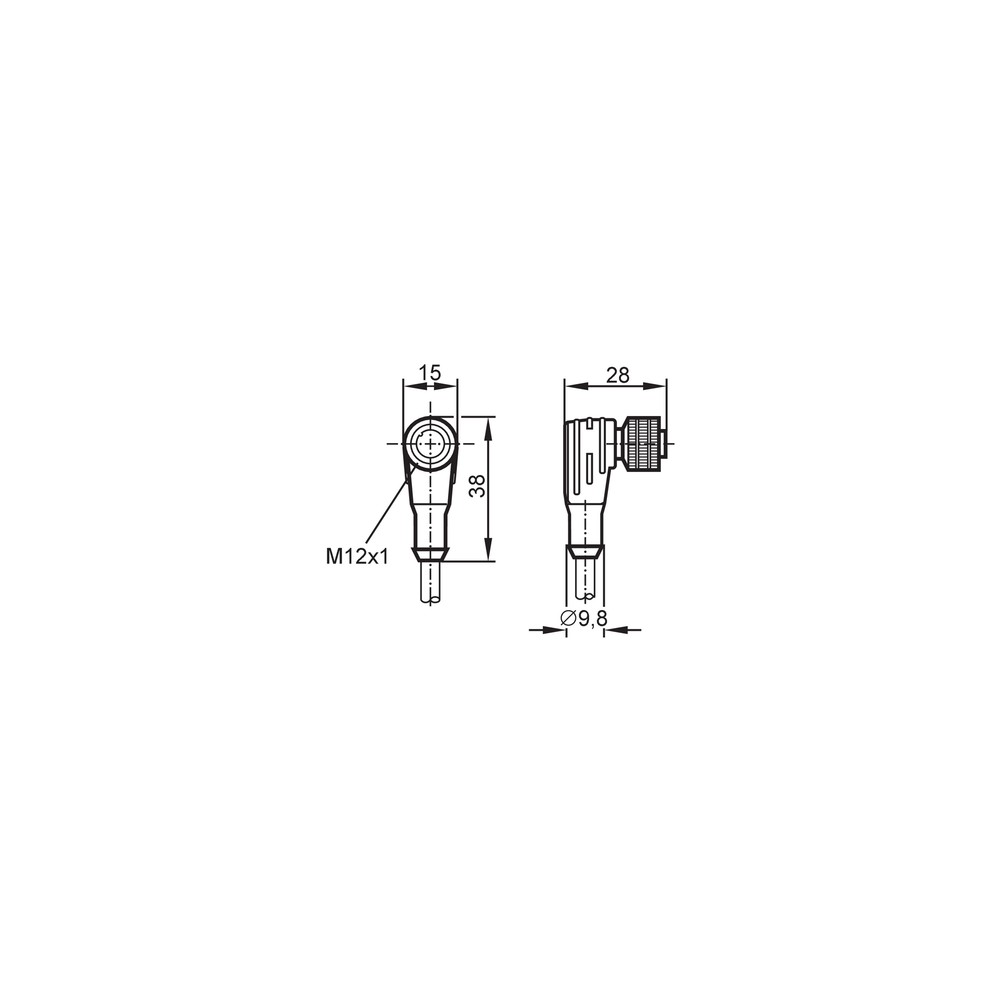

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não estabelece continuidade elétrica.	Conector não totalmente acoplado, contato danificado ou pinagem incompatível com o equipamento.	Inspecione o acoplamento e os contatos; compare a pinagem do equipamento com o esquema correspondente antes de substituir o cabo.
A conexão apresenta interrupções durante o movimento do cabo.	Possível dano ou esforço mecânico no cabo, ou flexão abaixo do raio mínimo indicado.	Inspecione o percurso e o revestimento; verifique se o raio de flexão respeita 10 vezes o diâmetro do cabo.
Há aquecimento ou interrupção sob carga.	Carga acima de 4 A, tensão fora do limite declarado ou conexão com contato inadequado.	Meça a tensão e a corrente do circuito e verifique o aperto e o acoplamento da conexão.
O conjunto conectado apresenta ingresso de umidade.	Acoplamento incompleto, vedação comprometida ou condição de instalação incompatível com o grau de proteção declarado.	Inspecione o estado e o acoplamento do conector e confirme as condições de uso no datasheet; o IP 67 não dispensa instalação correta.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12341 – PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12341 e para que tipo de conexão serve?

É um cabo de conexão com conector fêmea M12 angular, codificação A e 4 contatos. Destina-se a aplicações industriais e de automação com entrada correspondente e pinagem compatível.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão E12341. Não há acessórios adicionais listados.

Posso usar este cabo em circuito com tensão de 60 V DC?

Não é indicado para 60 V DC: o limite informado é inferior a 60 V DC. Confira também a corrente e os requisitos elétricos do equipamento.

Este cabo funciona com qualquer dispositivo ou protocolo M12?

Não é possível confirmar compatibilidade com qualquer dispositivo apenas pelo formato M12. A ficha não declara protocolo nem pinagem; confira codificação, contatos e pinagem exigidos pelo equipamento.

O equipamento não comunica depois de conectar o cabo; o que devo verificar?

Uma causa possível é a pinagem incompatível, pois a ficha não fornece associação entre cores e pinos. Compare o esquema elétrico do equipamento e a pinagem do conector antes de trocar o cabo.

A conexão falha quando o cabo se movimenta; preciso substituir?

Não necessariamente: flexão excessiva, esforço mecânico ou conector mal acoplado podem causar interrupções. Inspecione o cabo e confira se o raio de flexão respeita 10 vezes o diâmetro antes de decidir pela substituição.

Escolho este cabo de 30 m ou um cabo mais curto?

Escolha o E12341 se o percurso exigir 30 m e os limites de instalação forem atendidos. Se o equipamento ou o percurso exigir outro comprimento, selecione um cabo com comprimento correspondente.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O E12341 é fornecido como um cabo de conexão completo com conector fêmea M12. A ficha não descreve opções de montagem avulsa; compare uma alternativa somente após confirmar conector, comprimento, contatos e requisitos elétricos.

Como devo apertar o conector na instalação?

Alinhe a codificação antes do acoplamento e respeite o torque informado de 0,7 a 0,9 Nm. Evite forçar a rosca se o alinhamento não estiver correto.

Qual raio de curvatura devo respeitar ao instalar o cabo?

A ficha indica raio de flexão mínimo de 10 vezes o diâmetro do cabo. Considere o diâmetro informado de 5 mm e consulte o datasheet para confirmar as condições de aplicação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para o conector M12; a correspondência mecânica não confirma, por si só, compatibilidade de pinagem. (Ref.: conexão elétrica M12, codificação A)

Blindagem

Camada de proteção do cabo declarada na ficha; as características detalhadas de aterramento não são especificadas. (Ref.: material do cabo, blindado)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do revestimento: PUR)

IP 67

Grau de proteção declarado para o produto; a condição efetiva depende da instalação e do acoplamento. (Ref.: grau de proteção IP 67)

Raio de flexão mínimo

Limite relativo de curvatura indicado para orientar a instalação e reduzir esforço mecânico no cabo. (Ref.: 10 x diâmetro do cabo)
