Cabo de Conexão Fêmea M12 IFM E12340 10m Blindado

Pré-visualizar: E12340 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Polos 10m Blindado PUR

E12340 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Polos 10m Blindado PUR

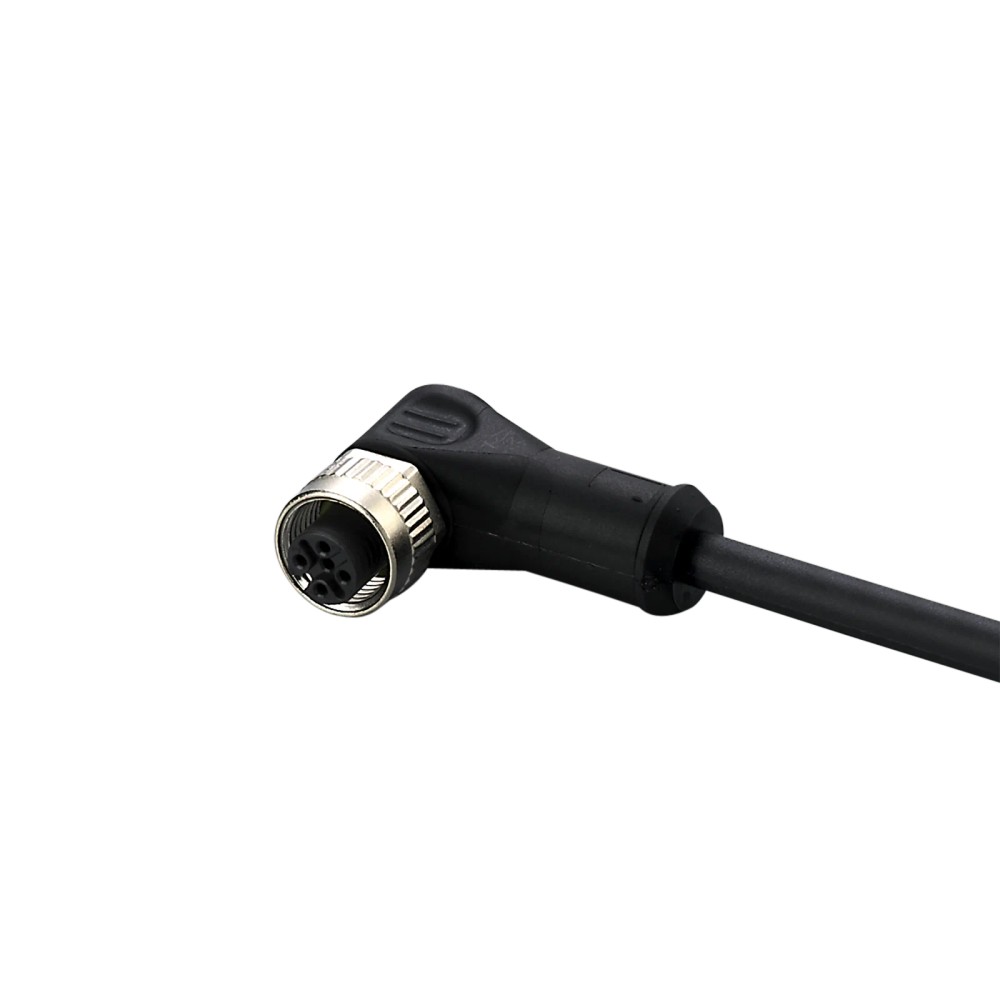

Imagem meramente ilustrativa

R$ 542,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12340
EAN: 4021179268882
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea...mais

Fechar menu

Saiba mais sobre: "E12340 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 4 Polos 10m Blindado PUR"

Destaques do Produto

Conector

M12 fêmea angular, codificação A, 4 polos

Comprimento

10 m

Revestimento

PUR

Proteção

IP 67

Limites elétricos

< 50 V AC / < 60 V DC; capacidade de carga total de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12340 IFM – Cabo de conexão fêmea M12 angular, 4 polos, 10 m, blindado, PUR

O IFM E12340 é um cabo de conexão com conector fêmea M12 angular, destinado à conexão de componentes em aplicações industriais e de automação. Possui 10 m de comprimento, 4 contatos banhados a ouro e cabo blindado com revestimento PUR. Sua proteção é IP 67 quando conectado conforme as condições especificadas pelo fabricante; a tensão indicada é inferior a 50 V AC e inferior a 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12340

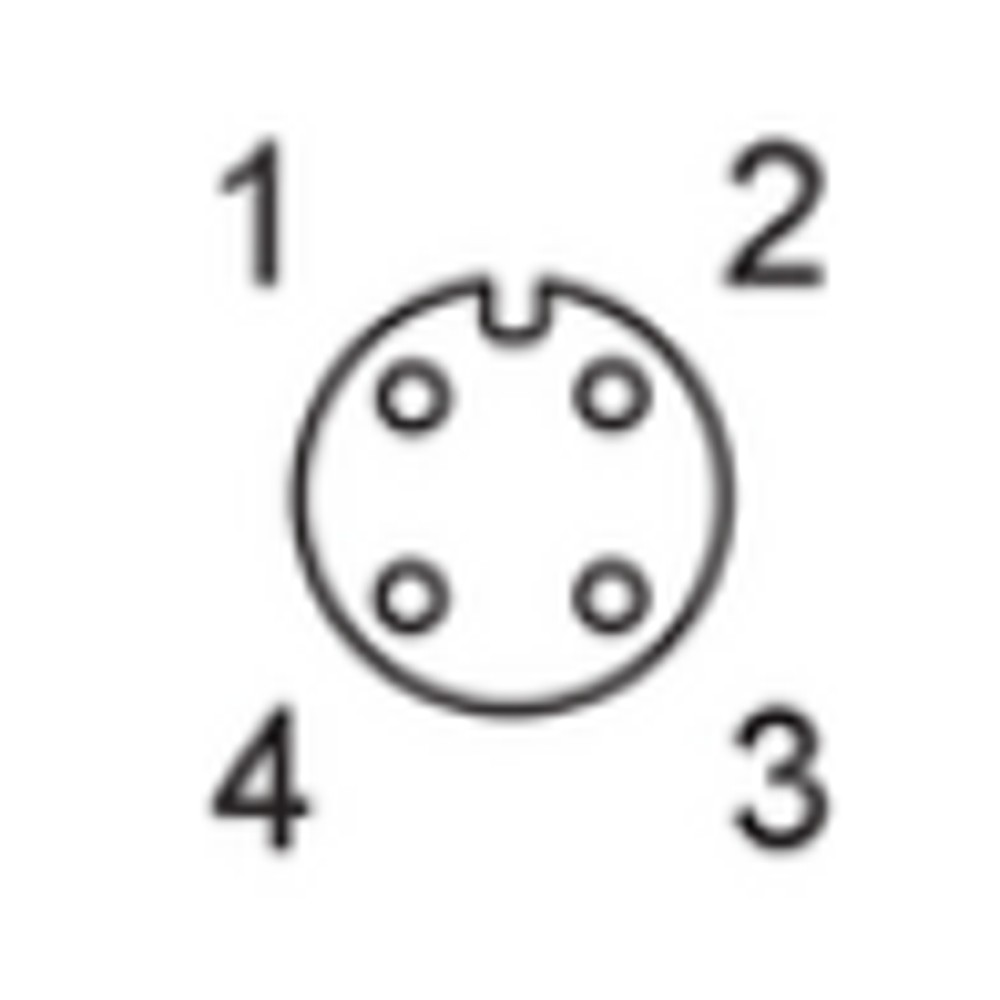

Conector	1 x M12 fêmea angular, codificação A, 4 contatos
Comprimento do cabo	10 m
Material do cabo	PUR, preto, sem halogênio; diâmetro de 5 mm
Blindagem	Cabo blindado; a blindagem não é aplicada na conexão elétrica indicada
Grau de proteção	IP 67
Tensão de operação	< 50 V AC / < 60 V DC
Corrente nominal	4 A
Temperatura ambiente	-25...85 °C; por 21 dias: até 120 °C
Raio mínimo de flexão	10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes industriais que aceitem conector M12 fêmea angular, codificação A e 4 contatos.
Instalações que necessitem de cabo de 10 m e cujas condições elétricas estejam dentro dos limites informados.
Aplicações em que sejam pertinentes o revestimento PUR, o cabo blindado e o grau de proteção IP 67, respeitadas as condições de montagem e conexão do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão ou a corrente requerida exceder os limites especificados para o cabo.
Não selecionar se o equipamento exigir conector com outra codificação, gênero, número de contatos ou geometria; conferir a interface do dispositivo antes da compra.

APLICAÇÕES E USO

Aplicação informada pelo fabricante/dados do produto: conexão elétrica em aplicações industriais e de automação industrial, usando interface M12 fêmea angular, codificação A, 4 contatos.
Possibilidade condicionada à verificação do equipamento: ligação de dispositivos com conector correspondente e requisitos elétricos dentro dos limites da ficha. Confirmar pinout e função de cada contato no datasheet do dispositivo conectado.
A proteção IP 67 é uma especificação do produto; a ficha disponível não detalha condições de instalação para alcançar esse grau de proteção. Verificar montagem e acoplamento conforme instruções do fabricante.

COMO ESCOLHER

Antes de comprar o E12340 IFM – Cabo de conexão fêmea M12 angular, 4 polos, 10 m, blindado, PUR, verifique estes pontos:

Escolha o E12340 quando

A interface requerida for M12 fêmea angular, codificação A, com 4 contatos, o comprimento necessário for 10 m e os limites de tensão e corrente forem compatíveis com os valores da ficha.

Considere outra configuração quando

O dispositivo exigir um conector diferente, outro comprimento ou condições elétricas fora dos limites deste cabo. Confirme o pinout e a atribuição dos contatos na documentação do equipamento e do fabricante; a ficha não identifica dispositivos ou protocolos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto na ficha.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio.
SKU e part number do anúncio	E12340	Código do produto para identificação.
Part number no catálogo associado	ADOAH040MSS0010C04	Código presente no conjunto de dados do catálogo; confirmar correspondência na documentação oficial ao especificar.
Aplicação informada	Aplicações industriais / automação industrial	Categoria de aplicação indicada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada na ficha.
GTIN	4021179268882	Identificador comercial do produto.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

Conexão elétrica
Conector	1 x M12 fêmea, angular, codificação A	Verificar gênero, geometria e codificação contra a interface do dispositivo.
Contatos	4, banhados a ouro	Número e acabamento dos contatos informados pelo fabricante.
Corpo do conector	TPU	Material do corpo informado na ficha.
Material da porca de bloqueio	Zinco moldado sob pressão	Material informado para o bloqueio do conector.
Torque máximo de aperto	0,7...0,9 Nm	Limite especificado para o aperto da conexão.
Tensão de operação	< 50 V AC / < 60 V DC	Limite de operação indicado na ficha; não exceder.
Capacidade de carga total	4 A	Valor nominal informado para a capacidade de carga total.
Classe de proteção	III	Classificação indicada na ficha.

Construção do cabo
Comprimento	10 m	Comprimento total especificado.
Material do revestimento	PUR	Material da capa do cabo.
Especificações do cabo	10 m, PUR, sem halogênio, preto, Ø 5 mm, blindado; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo conforme ficha.

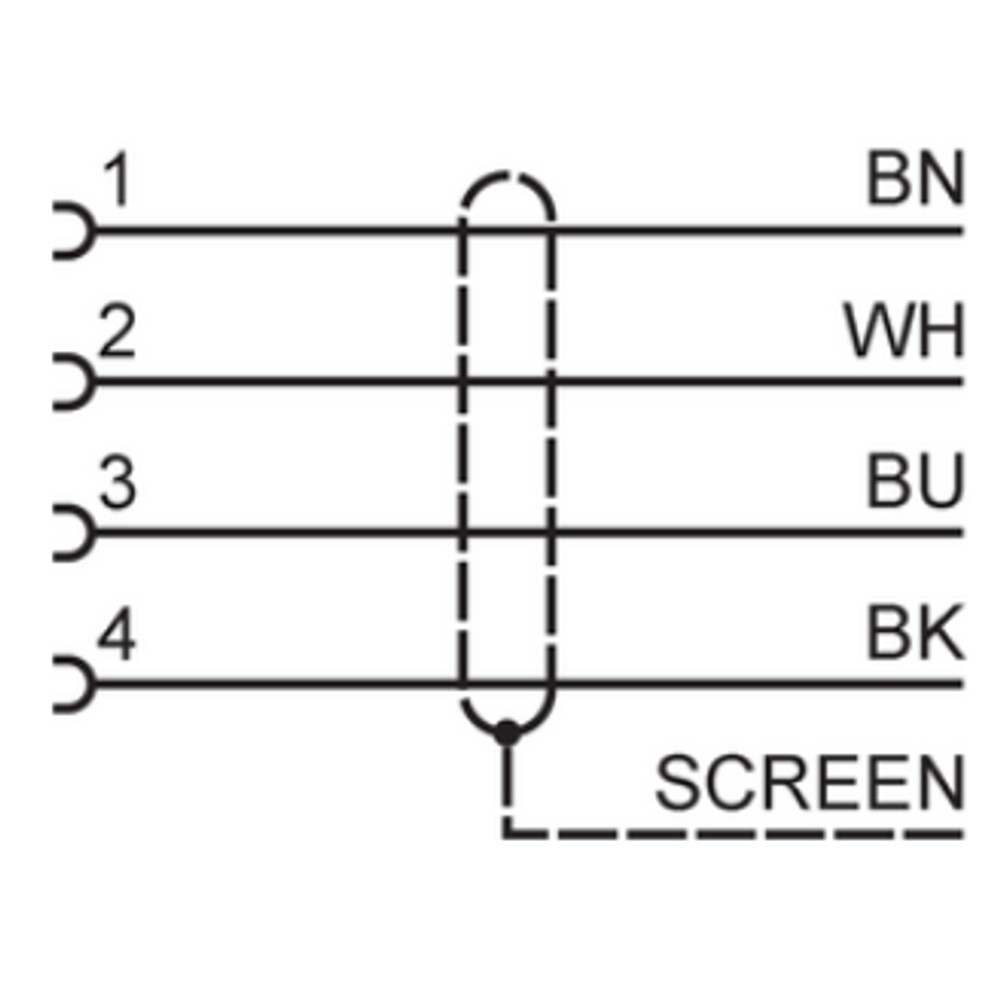

Blindagem	Blindado; blindagem não aplicada na conexão elétrica	A blindagem está indicada na construção do cabo, mas a ficha informa que não é aplicada na conexão elétrica.
Tolerâncias para dobras e deslocamentos	Indicadas como característica especial	A ficha menciona essa característica sem detalhar condições ou limites adicionais.
Raio mínimo de flexão	10 x diâmetro do cabo	Respeitar como raio mínimo indicado; com diâmetro de 5 mm, a relação corresponde a 10 vezes esse diâmetro.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau informado; considerar as condições de montagem e conexão do fabricante.
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente especificada.
Temperatura por período limitado	Até 120 °C por 21 dias	Condição excepcional indicada na ficha, limitada ao período informado.

Dados mecânicos e identificação
Dimensões informadas	28 x 15 x 38 mm	Dimensões declaradas no conjunto de dados; consultar desenho dimensional para interpretação geométrica.
Peso	512,7 g	Valor de peso indicado nos dados do catálogo.
Contatos banhados a ouro	Sim	Acabamento declarado para os contatos.
Desenho em escala	https://media.ifm.com/dam/06bbd413-febb-40ce-880d-9bd7aafd2178/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_SUV_0269.png	Referência visual disponibilizada pelo fabricante.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação nem dispositivos compatíveis. A presença de M12 codificação A e 4 contatos descreve a interface do conector, não comprova compatibilidade com um protocolo específico.

Conexões

Elétrica Um conector fêmea M12 angular, codificação A, com 4 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 4 A. A conexão elétrica informa que a blindagem do cabo não é aplicada.

Processo Não se aplica: é um cabo de conexão elétrica, não possui conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M12 macho, codificação A, 4 contatos, e requisitos elétricos dentro dos limites informados	✓	A ficha especifica conector fêmea M12 angular, codificação A, com 4 contatos; confirme também o pinout do dispositivo.
Dispositivo que requer M12 com outra codificação, outro gênero ou número de contatos	✗	A configuração mecânica especificada é fêmea, codificação A, com 4 contatos; outras configurações não correspondem à ficha.
Aplicação que exige tensão acima de 50 V AC ou 60 V DC, ou corrente superior a 4 A	✗	Os limites informados são < 50 V AC, < 60 V DC e capacidade de carga total de 4 A.
Aplicação que requer protocolo de comunicação determinado	✗	A ficha não declara suporte a protocolos; compatibilidade de conector, por si só, não comprova compatibilidade de comunicação.
Instalação que exige conexão elétrica da blindagem do cabo	✗	A ficha indica cabo blindado, mas especifica que a blindagem não é aplicada na conexão elétrica.

INSTALAÇÃO

Como instalar o E12340 IFM – Cabo de conexão fêmea M12 angular, 4 polos, 10 m, blindado, PUR

Confirme que a interface do equipamento corresponde a M12 macho, codificação A, com 4 contatos; valide o pinout na documentação do dispositivo.
Verifique que tensão e corrente da aplicação respeitam os limites informados para o cabo.
Posicione o conector angular sem torcer ou tracionar o cabo durante o acoplamento.
Aperte a conexão sem exceder o torque máximo de 0,7...0,9 Nm.
Organize o cabo respeitando o raio mínimo de flexão indicado de 10 vezes o diâmetro do cabo e evitando esforços não especificados na ficha.
Antes de energizar, confira o acoplamento, a atribuição dos contatos e as condições ambientais de uso; consulte o datasheet para instruções específicas.

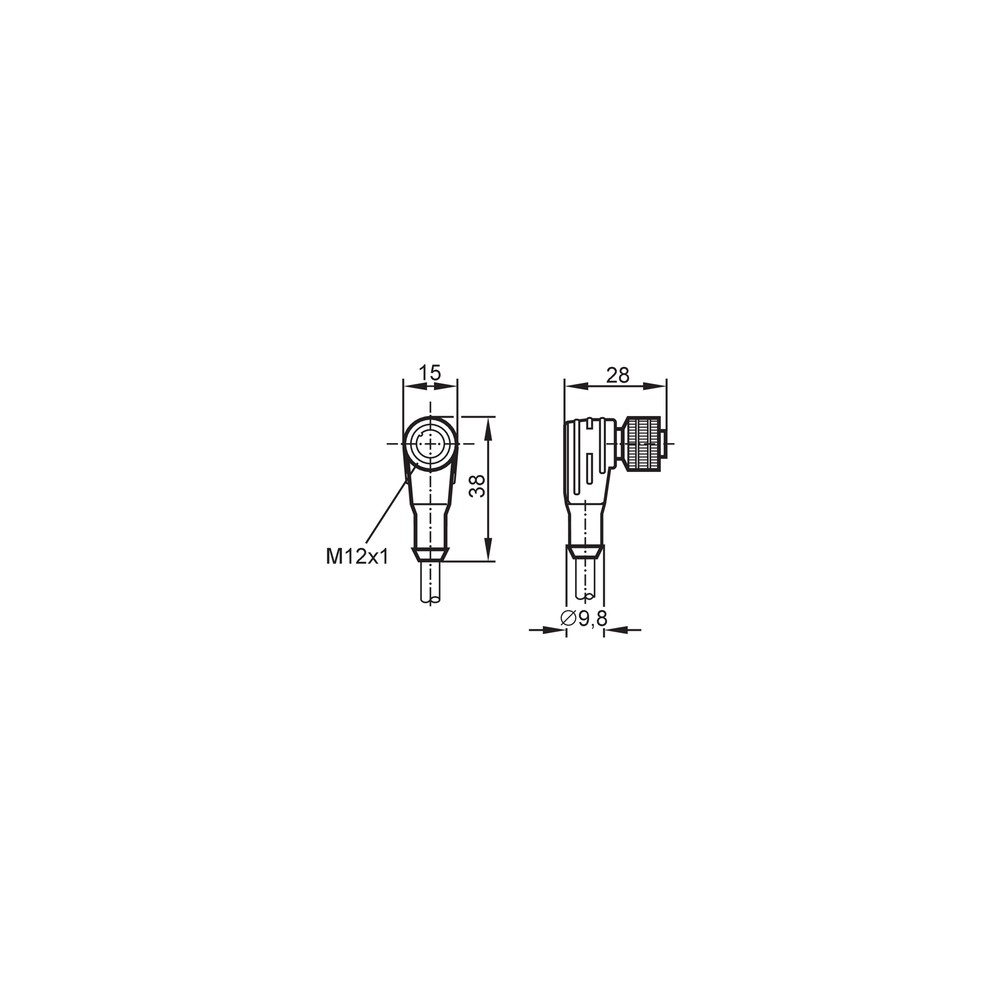

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece a ligação elétrica.	Conector não acoplado corretamente, incompatibilidade de codificação ou pinout divergente do equipamento.	Confirme o acoplamento e compare codificação, número de contatos e pinout com a documentação do dispositivo.
Interrupções ou falhas quando o cabo é movimentado.	Possível dano no cabo ou esforço de flexão/tração; a ficha determina raio mínimo de flexão de 10 vezes o diâmetro.	Inspecione visualmente o cabo e a conexão, verifique se há dano e confira se o trajeto respeita o raio mínimo indicado.
A conexão aquece durante a operação.	Possível corrente acima da capacidade de carga total especificada ou conexão inadequada.	Meça a corrente da aplicação, compare com o limite de 4 A e confira o aperto da conexão sem ultrapassar o torque indicado.
Há entrada de umidade na conexão montada.	Acoplamento incompleto ou condições de montagem incompatíveis com as condições necessárias para a proteção IP 67.	Inspecione o acoplamento e os componentes conectados e consulte as instruções do fabricante para confirmar as condições de montagem; a ficha não detalha essas condições.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12340 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12340 e para que serve?

É um cabo de conexão com conector fêmea M12 angular, codificação A e 4 contatos, para conexões em aplicações industriais. A ficha não relaciona dispositivos ou protocolos específicos.

O conector é reto ou angular, e quantos polos tem?

É angular e possui 4 contatos. A interface especificada é M12 fêmea, codificação A.

O cabo tem blindagem conectada eletricamente?

O cabo é descrito como blindado, mas a ficha informa que a blindagem não é aplicada na conexão elétrica. Se a aplicação exigir terminação da blindagem, confirme a configuração necessária antes de selecionar.

Este cabo serve para ligar um motor?

A ficha o identifica como cabo de conexão industrial, mas não especifica compatibilidade com motores. A seleção depende da interface, do pinout e dos requisitos elétricos do motor e do equipamento associado.

Posso usar o E12340 acima de 50 V AC ou 60 V DC?

Não: os limites informados são inferiores a 50 V AC e inferiores a 60 V DC. Se a aplicação exceder esses valores, selecione uma conexão com especificação compatível.

O cabo é adequado para qualquer protocolo de automação?

A ficha não declara compatibilidade com protocolos. O conector M12 e a quantidade de contatos não bastam para confirmar suporte a um protocolo; verifique pinout e requisitos do dispositivo.

O que verificar se o dispositivo não funciona depois de conectar o cabo?

Confira o acoplamento, a codificação A, o número de contatos e o pinout do equipamento. Verifique também se tensão e corrente estão dentro dos limites especificados.

Por que a conexão pode falhar quando o cabo é movimentado?

Uma possível causa é dano no cabo ou flexão abaixo do raio mínimo indicado. Inspecione o cabo e confirme que o trajeto respeita o raio de 10 vezes o diâmetro.

Devo comprar este cabo ou procurar uma versão com outro conector?

Escolha o E12340 se precisar de 10 m, conector fêmea M12 angular, codificação A e 4 contatos. Se o equipamento exigir outra codificação, gênero, número de contatos ou comprimento, procure a configuração correspondente.

Quais cuidados tomar ao instalar o cabo?

Confirme o pinout do dispositivo e aperte o conector entre 0,7 e 0,9 Nm, sem exceder o máximo especificado. Evite torções e respeite o raio mínimo de flexão indicado.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12 indicada para identificar sua interface mecânica; não determina, por si só, o protocolo de comunicação.

IP 67

Grau de proteção declarado para o produto; sua aplicação depende das condições de montagem e conexão do fabricante.

PUR

Material especificado para o revestimento do cabo.

Raio mínimo de flexão

Limite de curvatura indicado para orientar o encaminhamento do cabo e evitar flexão abaixo do valor especificado.

Capacidade de carga total

Corrente máxima indicada na ficha para a carga elétrica total do cabo, considerada conforme as condições de uso aplicáveis.
