Cabo Conector Fêmea M12 Angular 5m IFM

Pré-visualizar: E12339 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR Blindado

E12339 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR Blindado

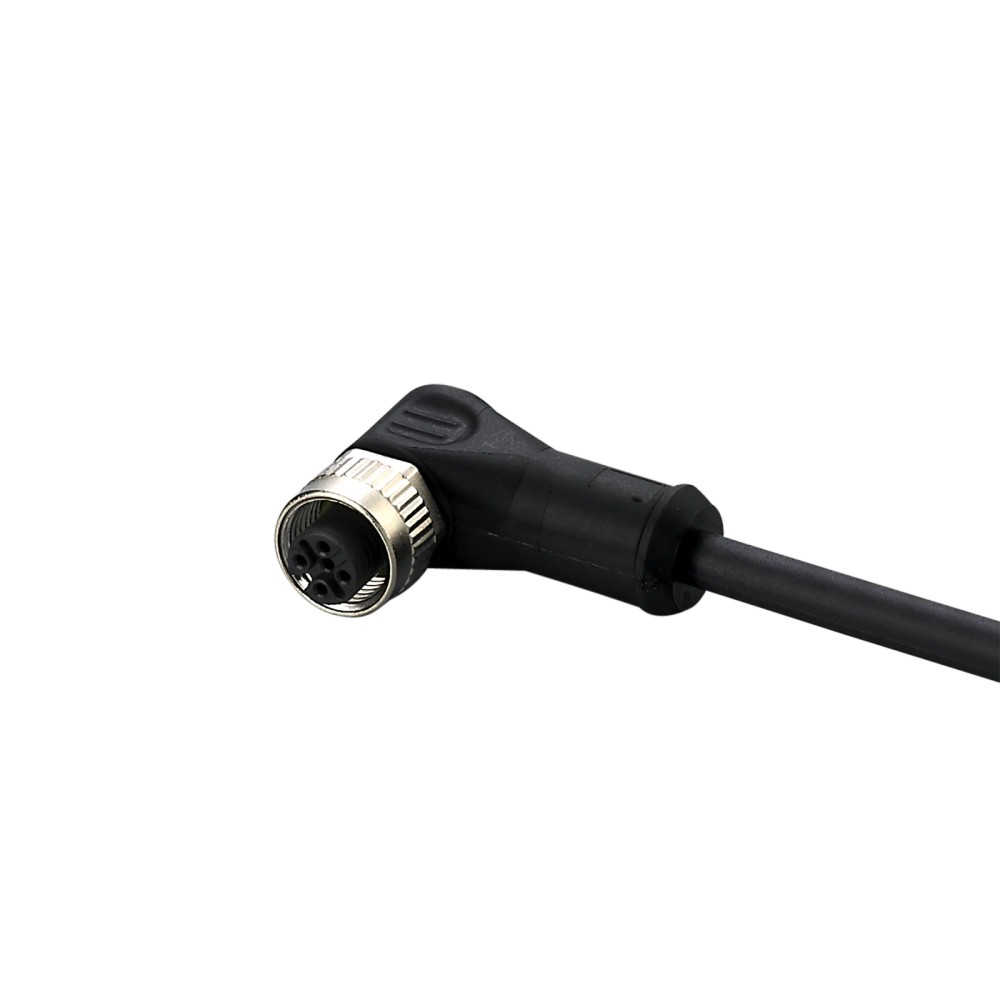

Imagem meramente ilustrativa

R$ 328,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12339
EAN: 4021179268875
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E12339 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 5m PUR Blindado"

Destaques do Produto

Conector

Fêmea M12 angular

Codificação e contatos

A; 4 contatos

Comprimento

5 m

Tensão

< 50 V AC ou < 60 V DC

Corrente por contato

4 A

Proteção e material

IP 67; cabo em PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A ficha do produto não informa os dados de venda e intermediação.

Nota fiscal emitida pela IFM

A ficha do produto não especifica a entidade responsável pelo faturamento.

Logística do fabricante

A ficha do produto não apresenta informações de estoque, despacho ou entrega.

Compra simplificada

Consulte as condições de compra e atendimento disponíveis no canal de venda.

Sobre o Cabo Conector Fêmea M12 Angular IFM E12339, 5 m, PUR, Blindado

O IFM E12339 é um cabo de conexão com conector fêmea M12 angular, destinado a conexões em aplicações industriais e de automação. Tem 5 m de comprimento, revestimento em PUR e grau de proteção IP 67. O conector possui 4 contatos banhados a ouro, e a ficha informa operação abaixo de 50 V AC ou 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12339
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	5 m
Material do cabo	PUR
Tensão de operação	< 50 V AC; < 60 V DC
Corrente por contato	4 A
Grau de proteção	IP 67
Temperatura de operação	-25...85 °C
Diâmetro do cabo	5 mm
Contatos	Banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea M12 angular com codificação A e 4 contatos.
Instalações compatíveis com cabo de 5 m e com os limites elétricos informados: abaixo de 50 V AC ou 60 V DC e até 4 A por contato.
Aplicações que requeiram o grau de proteção IP 67 nas condições de instalação especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Conexões que exijam conector macho, outra codificação, outra quantidade de contatos ou geometria reta; confirme a compatibilidade mecânica e elétrica antes da seleção.
Circuitos acima dos limites informados de tensão ou corrente por contato.
Instalações cuja temperatura de operação fique fora de -25...85 °C.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: conexões em aplicações industriais e de automação industrial; observar tensão, corrente e temperatura especificadas.
Possibilidade inferida: conexão entre um dispositivo com interface M12 compatível e outro ponto de conexão da instalação, desde que codificação, sexo do conector, pinagem e parâmetros elétricos coincidam. Validar com a documentação dos equipamentos.
A ficha informa IP 67; não interprete esse grau como autorização para imersão contínua ou como proteção independente da montagem correta.
Para roteamento do cabo, respeite o raio mínimo indicado de 10 vezes o diâmetro do cabo.

COMO ESCOLHER

Antes de comprar o Cabo Conector Fêmea M12 Angular IFM E12339, 5 m, PUR, Blindado, verifique estes pontos:

Escolha o E12339 quando

A aplicação exigir cabo de 5 m com conector fêmea M12 angular, codificação A e 4 contatos, respeitando os limites de tensão, corrente e temperatura indicados.

Busque outra configuração quando

O equipamento exigir conector macho, outra codificação ou número de contatos, cabo de outro comprimento, ou parâmetros elétricos e ambientais fora dos limites desta ficha. Verifique a documentação do equipamento conectado para confirmar o padrão requerido.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca informada para o produto.
Modelo / SKU	E12339	Código de identificação do produto.
Part number	E12339; ADOAH040MSS0005C04	O anúncio informa E12339; o catálogo associado também apresenta ADOAH040MSS0005C04.
GTIN	4021179268875	Código de identificação comercial informado.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação indicada na ficha.
Aplicação declarada	Aplicações industriais / automação industrial	Uso indicado na ficha do produto.
Quantidade por embalagem	1 peça	Quantidade indicada no catálogo associado.
NCM	8544.42.00	Classificação fiscal informada no catálogo associado.

Conexão elétrica
Conector	1 x M12, fêmea, angular	Configuração mecânica indicada para o cabo.
Codificação	A	Codificação indicada para o conector M12.

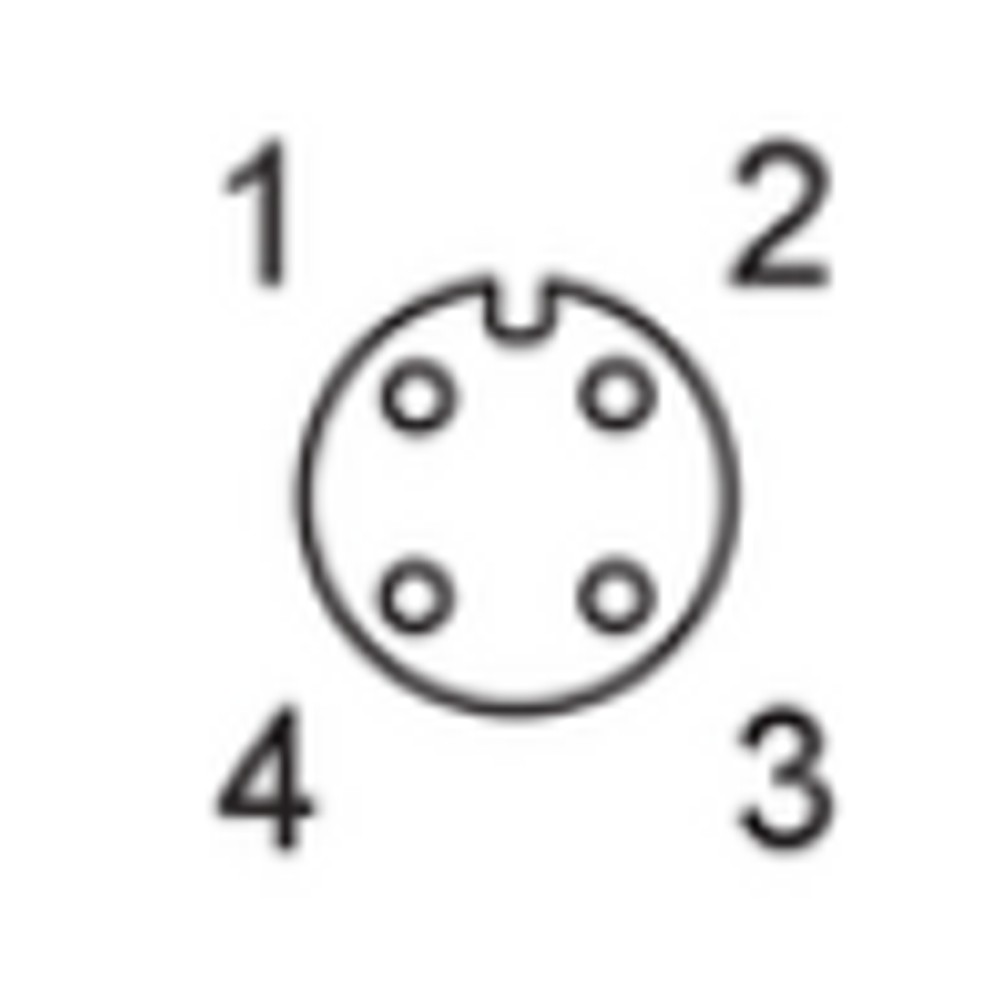

Número de contatos	4	Quantidade de contatos especificada.
Revestimento dos contatos	Dourado	Contatos banhados a ouro, conforme ficha.
Tensão de operação AC	< 50 V AC	Limite informado para operação em corrente alternada.
Tensão de operação DC	< 60 V DC	Limite informado para operação em corrente contínua.
Corrente por contato	4 A	Corrente informada por contato; não representa necessariamente a capacidade total do conjunto.
Classe de isolamento	Classe III	Classificação informada no catálogo associado.

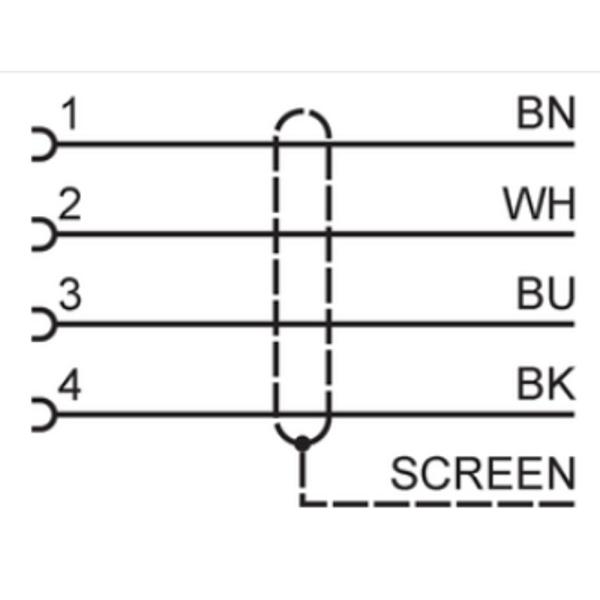

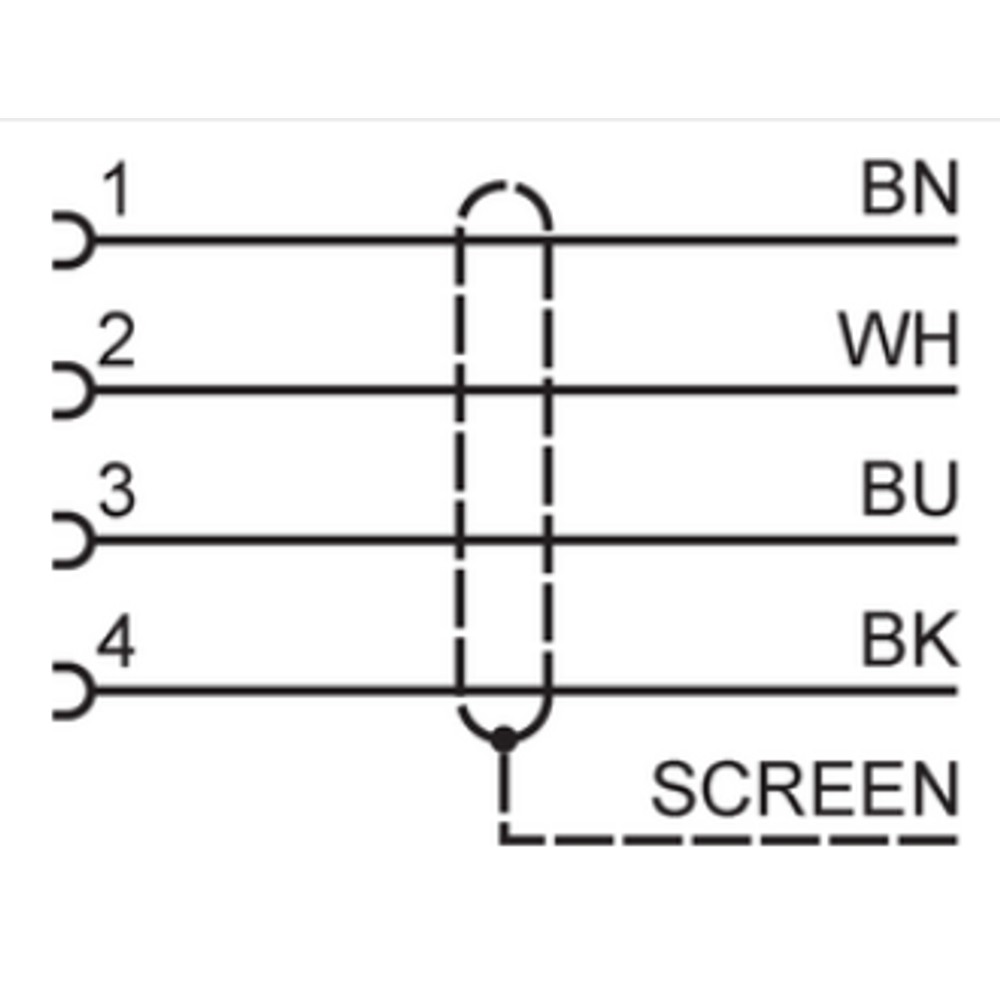

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de condutores informada; confirme a pinagem na documentação do fabricante.

Cabo e materiais
Comprimento	5 m	Comprimento nominal informado.
Especificação do cabo	4 x 0,34 mm² (42 x Ø 0,1 mm)	Composição e seção indicadas no catálogo associado.
Diâmetro externo do cabo	5 mm	Diâmetro indicado no catálogo associado.
Material do cabo	PUR	Material do revestimento informado.
Cor	Preto	Cor indicada na ficha.
Material do corpo do conector	TPU	Material informado para o corpo do conector.
Material da porca de bloqueio	Zinco moldado sob pressão	Material informado para a porca de bloqueio.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.
Blindagem	O título do anúncio informa cabo blindado; o catálogo associado também contém o atributo “blindagem não aplicada”.	Há divergência entre o título prioritário do anúncio e o dado técnico do catálogo; confirme a construção da blindagem com o fabricante antes de especificar.
Raio de curvatura	Mín. 10 x diâmetro do cabo	Recomendação de curvatura indicada na ficha; para Ø 5 mm, corresponde a no mínimo 50 mm.
Tolerância mecânica declarada	Tolerâncias para dobras e deslocamentos	Característica listada no catálogo associado, sem valores adicionais informados.

Desempenho e condições ambientais
Grau de proteção	IP 67	Grau declarado; a proteção depende da conexão corretamente montada e das condições definidas pelo fabricante.
Temperatura de operação	-25...85 °C	Faixa de operação indicada no catálogo associado.
Aviso de temperatura ambiente	21 dias: -25...120 °C	Nota encontrada no catálogo associado; não substitui a faixa de operação de -25...85 °C e requer confirmação na documentação oficial.

Dados mecânicos e instalação
Formato do conector	Angular	Geometria indicada no anúncio.
Acabamento do conector	Metálico	Acabamento informado no anúncio.
Torque de aperto	0,7...0,9 Nm	Faixa indicada no catálogo associado para o aperto.
Dimensões informadas	28 x 15 x 38 mm	Dimensões listadas no catálogo associado; consulte o desenho dimensional para referência e orientação.
Peso	271 g	Peso informado no catálogo associado.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação específico. A compatibilidade de sinal depende dos dispositivos conectados e da atribuição dos contatos.

Conexões

Elétrica Conector fêmea M12, codificação A, 4 contatos banhados a ouro. Limites informados: < 50 V AC, < 60 V DC e 4 A por contato. Confirme pinagem e requisitos elétricos nos documentos dos equipamentos conectados.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, sem conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector M12 macho de codificação A, 4 contatos e requisitos elétricos dentro dos limites informados	✓	A correspondência mecânica e elétrica deve ser confirmada pela pinagem dos equipamentos; o cabo tem conector fêmea M12 A de 4 contatos.
Circuito com tensão inferior a 50 V AC ou 60 V DC e corrente de até 4 A por contato	✓	Esses são os limites elétricos informados para o produto; confirme também os requisitos do equipamento conectado.
Equipamento que exija conector fêmea no lado de conexão correspondente	✗	O produto possui conector fêmea; confirme o sexo requerido no equipamento para evitar incompatibilidade mecânica.
Rede que exija protocolo de comunicação ou pinagem não identificados na ficha	✗	A ficha não declara protocolo nem detalha a pinagem completa; a compatibilidade não pode ser confirmada sem a documentação dos dispositivos.
Aplicação acima da faixa de temperatura de -25...85 °C	✗	A condição ultrapassa a faixa de temperatura de operação informada.

INSTALAÇÃO

Como instalar o Cabo Conector Fêmea M12 Angular IFM E12339, 5 m, PUR, Blindado

Confirme nos documentos dos equipamentos conectados que ambos requerem M12, codificação A, 4 contatos, e que a conexão mecânica corresponde ao conector fêmea do cabo.
Verifique a pinagem e a função de cada condutor nos documentos dos dispositivos; não deduza a atribuição de sinais apenas pelas cores.
Desenergize o circuito antes de conectar ou desconectar e confirme que tensão e corrente estão dentro dos limites especificados.
Alinhe os conectores e acople sem forçar os contatos ou a rosca; evite torcer o cabo durante o aperto.
Aperte dentro da faixa indicada de 0,7...0,9 Nm e confira o assentamento correto da conexão.
Roteie o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro e inspecione a montagem antes de energizar.

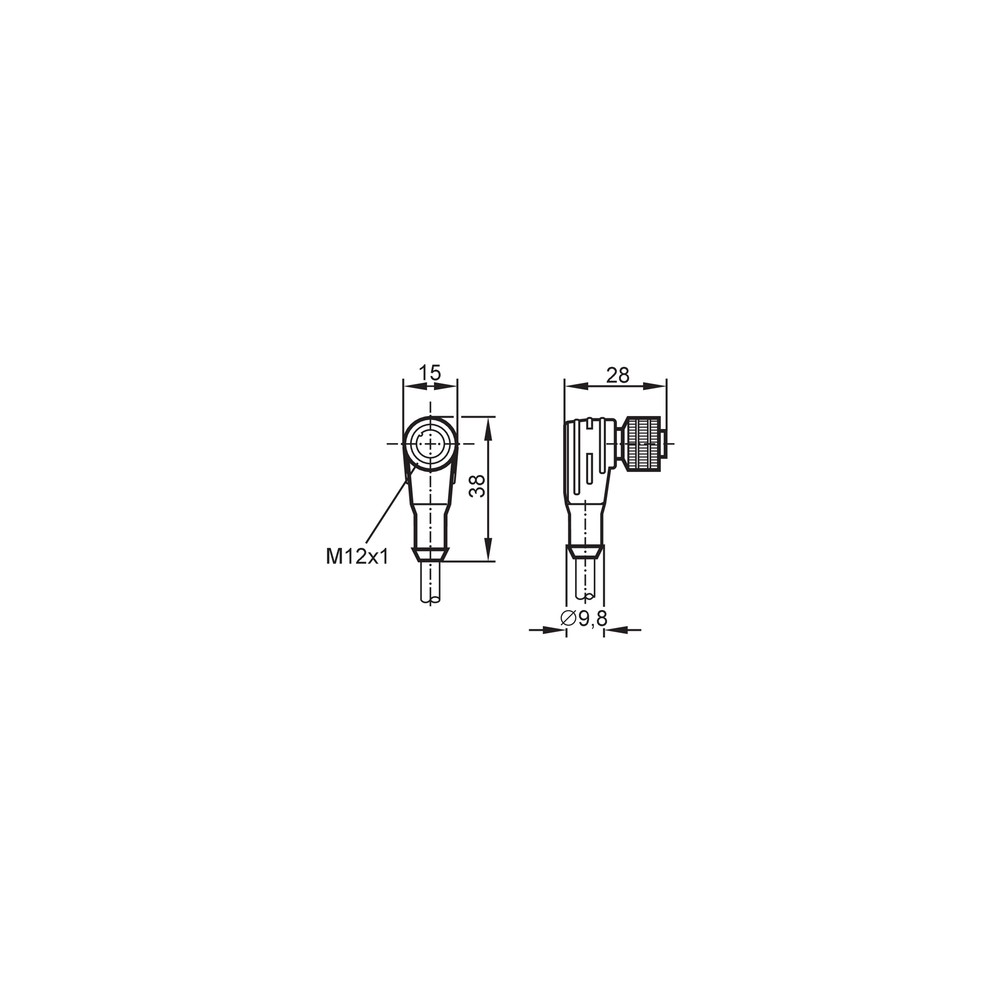

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou alimentação no dispositivo conectado.	Conector não assentado, pinagem incompatível ou circuito interrompido.	Com a instalação desenergizada, verifique o encaixe, consulte a pinagem dos dispositivos e teste a continuidade dos condutores.
A conexão apresenta aquecimento ou interrupções durante a operação.	Corrente por contato acima de 4 A, contato mal encaixado ou conexão elétrica inadequada.	Meça a corrente por contato e inspecione o acoplamento e os contatos; compare os resultados com os limites e a documentação do sistema.
Há entrada de umidade na conexão.	Acoplamento incompleto, vedação comprometida ou condição de instalação incompatível com a proteção declarada.	Inspecione o assentamento e o estado da conexão e confirme as condições de montagem requeridas para IP 67.
O cabo apresenta dano ou falha intermitente após ser roteado.	Dobra abaixo do raio mínimo informado, tração ou dano físico ao cabo.	Inspecione o trajeto e o revestimento; confira se o raio de curvatura respeita no mínimo 10 vezes o diâmetro do cabo e teste a continuidade.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12339 (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12339 e para que serve?

É um cabo de conexão com conector fêmea M12 angular, indicado para aplicações industriais e de automação. A compatibilidade depende também da codificação, pinagem e requisitos elétricos do equipamento conectado.

O conector tem quantos contatos e qual é a codificação?

O conector é M12 com codificação A e 4 contatos banhados a ouro. A ficha não identifica um protocolo de comunicação específico.

O cabo acompanha algum acessório?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Portanto, não há acessórios adicionais identificados nos dados disponíveis.

Este cabo serve para circuitos acima de 50 V AC ou 60 V DC?

Não conforme os limites informados: a tensão de operação é inferior a 50 V AC ou 60 V DC. Verifique também os requisitos elétricos do equipamento conectado.

Posso usar o E12339 com um equipamento que exige conector macho ou conector M12 reto?

O E12339 tem conector fêmea angular, então não corresponde a um requisito de conector fêmea ou formato reto no lado em que o cabo precisa acoplar. Confirme a geometria e o sexo de cada conexão antes da compra.

O dispositivo parou de comunicar; o cabo pode ser a causa?

Pode haver conector mal assentado, pinagem incompatível ou interrupção de condutor. Antes de substituir o cabo, confira a pinagem dos dispositivos, o encaixe e a continuidade com o circuito desenergizado.

O cabo aquece ou apresenta falha quando o equipamento opera; o que devo verificar?

Verifique se a corrente por contato ultrapassa 4 A e se há mau contato ou acoplamento incompleto. Compare tensão e corrente medidas com os limites informados e os requisitos do equipamento.

Como escolher entre este cabo e outro modelo M12?

Escolha o E12339 quando o sistema exigir conector fêmea angular M12 A de 4 contatos e cabo de 5 m, dentro dos limites elétricos e ambientais especificados. Se o equipamento exigir outra geometria, codificação, quantidade de contatos ou comprimento, selecione uma configuração correspondente e valide a pinagem.

Que cuidados devo ter ao instalar o cabo?

Alinhe e acople os conectores sem forçar, respeite o torque informado de 0,7...0,9 Nm e evite curvatura inferior a 10 vezes o diâmetro do cabo. Consulte os documentos dos equipamentos para confirmar a pinagem antes de energizar.

Qual é a origem ou a garantia do produto?

A ficha identifica a marca IFM, mas não informa dados de garantia ou procedência comercial. Consulte o canal de venda e a documentação do fabricante para essas informações.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular usado neste cabo, com interface fêmea e 4 contatos.

Codificação A

Identificação da configuração do conector M12 declarada para o produto; deve corresponder à conexão do equipamento.

IP 67

Grau de proteção declarado para o produto; a aplicação depende da montagem e das condições especificadas pelo fabricante.

PUR

Material indicado para o revestimento do cabo.

Raio mínimo de curvatura

Limite de curvatura indicado para o roteamento do cabo, expresso como múltiplo do diâmetro.
