Resistência de Terminação PROFIBUS-DP E12315 IFM

Pré-visualizar: E12315 IFM - Resistência de Terminação PROFIBUS-DP Para Automação Industrial Conector M12 IP67

E12315 IFM - Resistência de Terminação PROFIBUS-DP Para Automação Industrial Conector M12 IP67

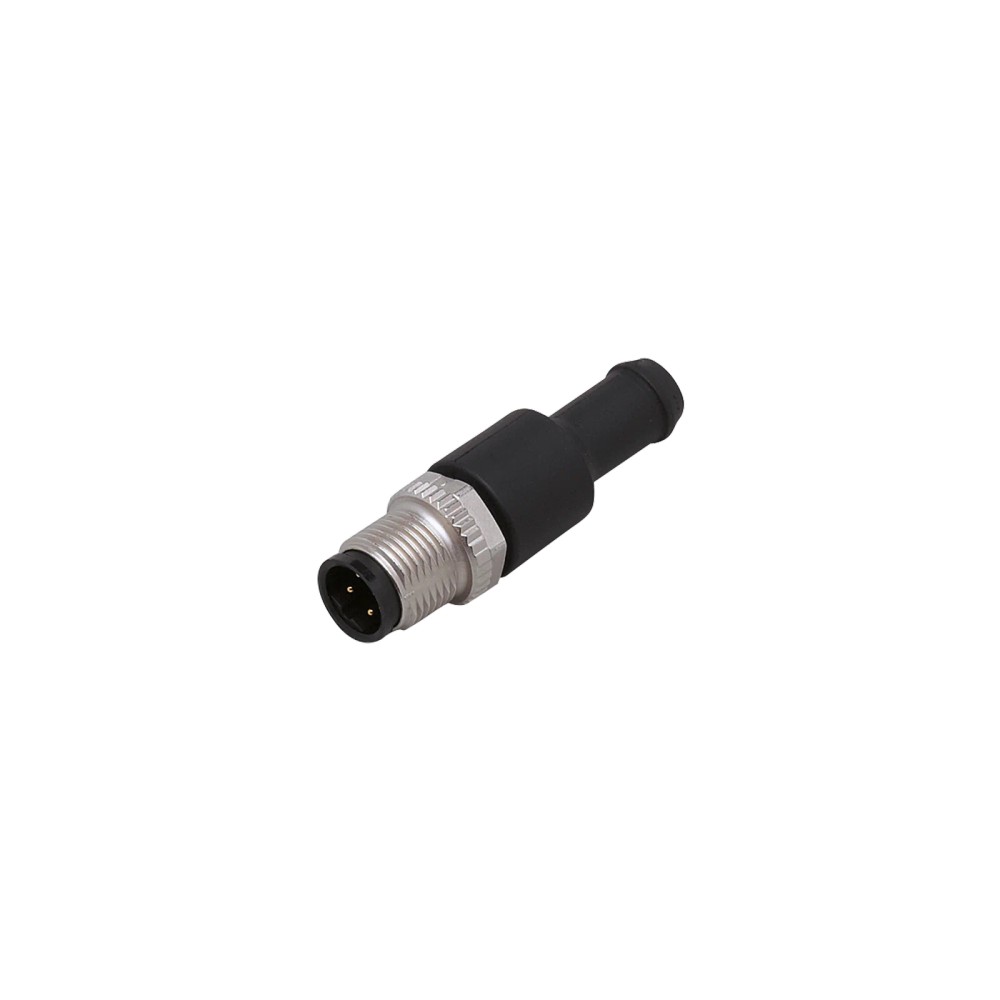

Imagem meramente ilustrativa

R$ 228,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12315
EAN: 4021179263368
NCM do produto: 85444200

Destaques do Produto Protocolo/aplicação...mais

Fechar menu

Saiba mais sobre: "E12315 IFM - Resistência de Terminação PROFIBUS-DP Para Automação Industrial Conector M12 IP67"

Destaques do Produto

Protocolo/aplicação

PROFIBUS-DP

Conexão

M12 reto, codificação B

Número de contatos

Proteção

IP67

Faixa de temperatura ambiente

-25 a 85 °C

Referência do produto

IFM E12315

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

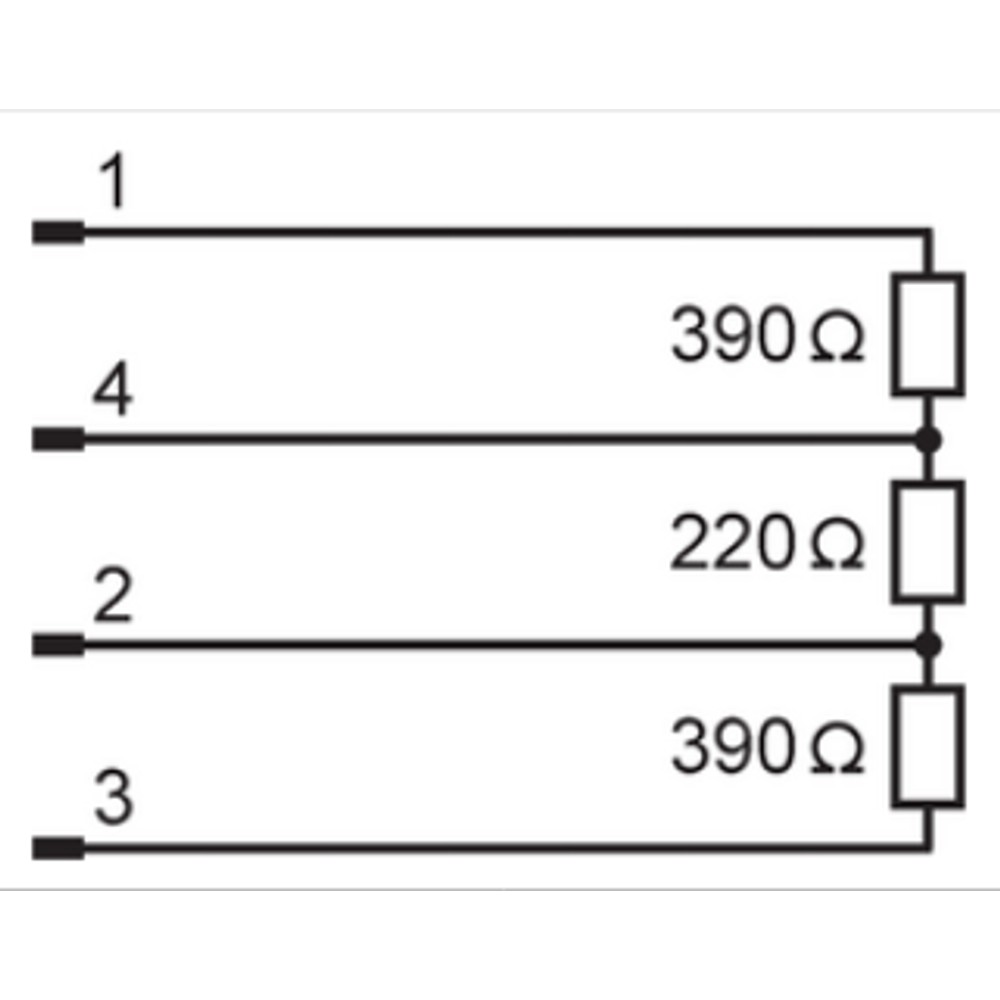

Sobre o Resistência de terminação PROFIBUS-DP IFM E12315, conector M12, IP67

A IFM E12315 é uma resistência de terminação para aplicações PROFIBUS-DP. É um conector reto M12 com codificação B e 4 contatos, destinados à função de terminação indicada pelo fabricante. Possui grau de proteção IP67, contatos dourados e corpo em PUR. Verifique a configuração do barramento e a conexão requerida antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Função	Resistência de terminação para PROFIBUS-DP

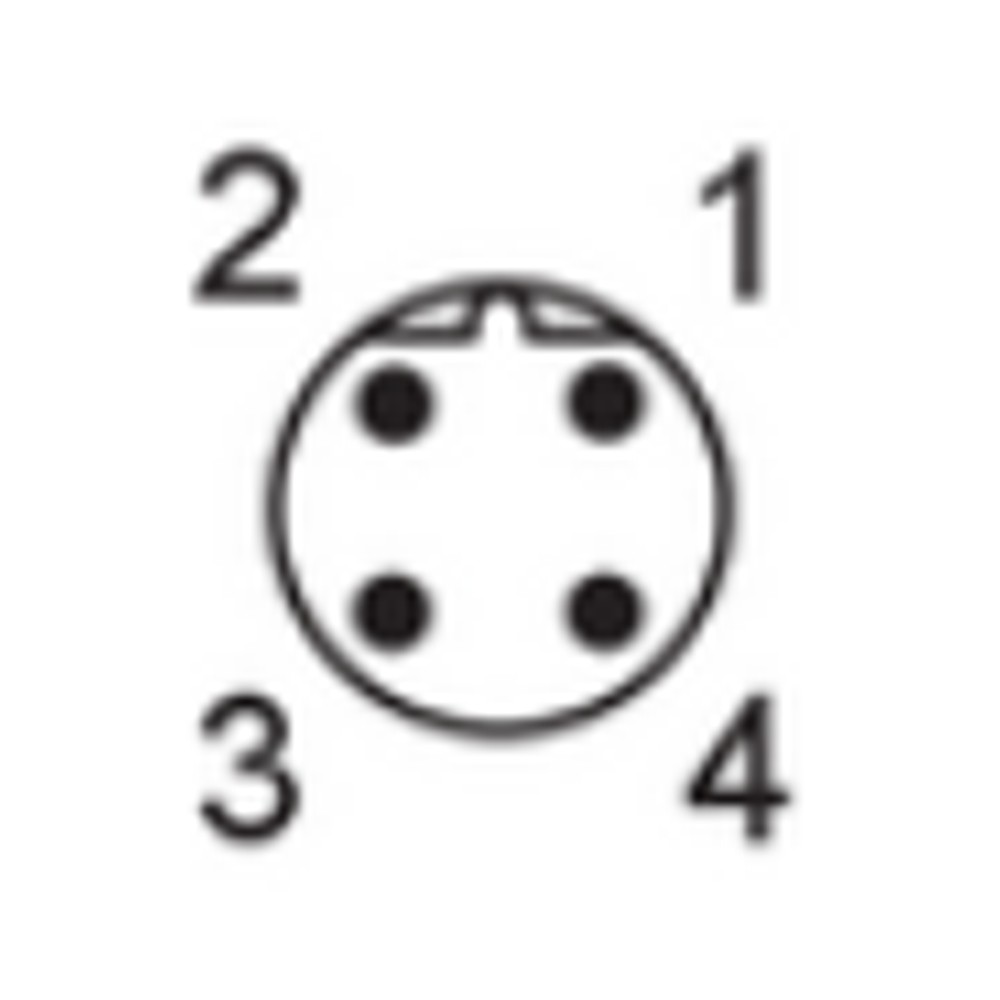

Conexão elétrica	1 x M12, reto, codificação B, 4 contatos
Grau de proteção	IP67
Contatos	Dourados
Material do invólucro	PUR
Material da porca de bloqueio	Latão niquelado
Temperatura ambiente	-25 a 85 °C
Capacidade de carga total	4 A a até 40 °C
Dimensões	14,5 x 14,5 x 48,5 mm
Peso	9,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Terminação em aplicação PROFIBUS-DP que requeira o conector de resistência E12315.
Instalações compatíveis com conexão M12 reta, codificação B e 4 contatos.
Aplicações dentro da faixa de temperatura ambiente de -25 a 85 °C e dos limites elétricos especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir protocolo diferente de PROFIBUS-DP ou conexão que não corresponda ao M12 reto, codificação B, de 4 contatos; confirme a interface do equipamento antes da compra.
Não exceder a capacidade de carga total especificada de 4 A a até 40 °C nem a faixa de temperatura ambiente indicada.

APLICAÇÕES E USO

Aplicação declarada: terminação em sistemas PROFIBUS-DP, quando a interface requerida corresponde a M12 reta, codificação B, com 4 contatos. Confirme no projeto do barramento o ponto de terminação e a interface do equipamento.
Uso em ambiente com temperatura ambiente entre -25 e 85 °C, respeitando a capacidade de carga total de 4 A a até 40 °C. A ficha fornecida não detalha condições adicionais de montagem ou topologia.

COMO ESCOLHER

Antes de comprar o Resistência de terminação PROFIBUS-DP IFM E12315, conector M12, IP67, verifique estes pontos:

Escolha a E12315

Quando a aplicação for PROFIBUS-DP e a posição de terminação exigir o conector de resistência com conexão M12 reta, codificação B, de 4 contatos. Confirme também as condições ambientais e elétricas da instalação.

Procure outra configuração

Quando o equipamento ou o ponto de conexão exigir outro tipo de conector, codificação, número de contatos ou protocolo. A ficha disponível não informa quais modelos alternativos atendem a esses casos; compare os requisitos com os dados do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Resistência de terminação para PROFIBUS-DP	Função e aplicação declaradas para o modelo E12315.
Aplicação	PROFIBUS-DP	Protocolo indicado na ficha do produto.
SKU / part number	E12315	Identificadores do produto.
GTIN	4021179263368	Identificador comercial informado na ficha.
Marca	IFM	Fabricante indicado para o produto.

Conexão elétrica e dados elétricos
Conexão elétrica	1 x M12, reto; codificação B; 4 contatos dourados	Configuração física e contato informados para a conexão.
Capacidade de carga total	4 A a até 40 °C	Valor especificado com a condição de temperatura indicada.
Torque máximo de aperto	0,6 Nm	Limite informado para o aperto da conexão.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto.
Temperatura ambiente	-25 a 85 °C	Faixa de temperatura ambiente especificada.
Livre de silicone	Sim	Característica especial declarada na ficha.

Dados mecânicos e materiais
Formato da conexão	Reto	Geometria indicada para a conexão M12.
Material do invólucro/corpo	PUR	Material declarado para o corpo.
Material da porca de bloqueio	Latão niquelado	Material especificado para o bloqueio.
Dimensões	14,5 x 14,5 x 48,5 mm	Dimensões indicadas na ficha do produto.
Peso	9,9 g	Massa informada no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Contatos
Material/acabamento dos contatos	Dourados, banhados a ouro	Característica dos contatos declarada na ficha.

COMPATIBILIDADE

Comunicação

• PROFIBUS-DP, conforme aplicação indicada para o produto.

Conexões

Elétrica 1 x conector M12 reto, codificação B, com 4 contatos dourados. Capacidade de carga total: 4 A a até 40 °C. Torque máximo de aperto: 0,6 Nm.

Processo Não se aplica: o produto é um conector de resistência de terminação elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ponto de terminação em aplicação PROFIBUS-DP com interface M12 reta, codificação B e 4 contatos compatíveis.	✓	O produto é especificado como resistência de terminação PROFIBUS-DP e possui conexão M12 reta, codificação B, de 4 contatos.
Aplicação que requer conector com outra codificação, geometria ou número de contatos.	✗	A conexão declarada para este modelo é M12 reta, codificação B, com 4 contatos; não corresponde a requisitos diferentes.
Uso com temperatura ambiente fora da faixa de -25 a 85 °C.	✗	A temperatura ambiente especificada para o produto é de -25 a 85 °C.
Circuito que exceda a capacidade de carga total de 4 A, considerando a condição indicada de até 40 °C.	✗	A capacidade de carga total informada é 4 A a até 40 °C; não há base na ficha para validar valores superiores.
Uso em sistema cujo protocolo ou interface não esteja identificado como PROFIBUS-DP e M12 codificação B.	✗	A aplicação especificada é PROFIBUS-DP e a conexão declarada é M12 codificação B; compatibilidade com outros protocolos ou interfaces não está informada.

INSTALAÇÃO

Como instalar o Resistência de terminação PROFIBUS-DP IFM E12315, conector M12, IP67

Confirme no projeto que o ponto requer uma resistência de terminação para PROFIBUS-DP e que a interface é M12, codificação B, com 4 contatos.
Verifique a compatibilidade mecânica e elétrica do conector correspondente antes de conectar; não force o acoplamento.
Inspecione o conector e a interface para identificar danos ou sujeira antes da montagem.
Acople o conector reto M12 ao ponto previsto para terminação, mantendo o alinhamento adequado.
Aperte respeitando o torque máximo informado de 0,6 Nm.
Após a instalação, confira a conexão e valide o funcionamento do segmento conforme os procedimentos do sistema PROFIBUS-DP e a documentação do fabricante.

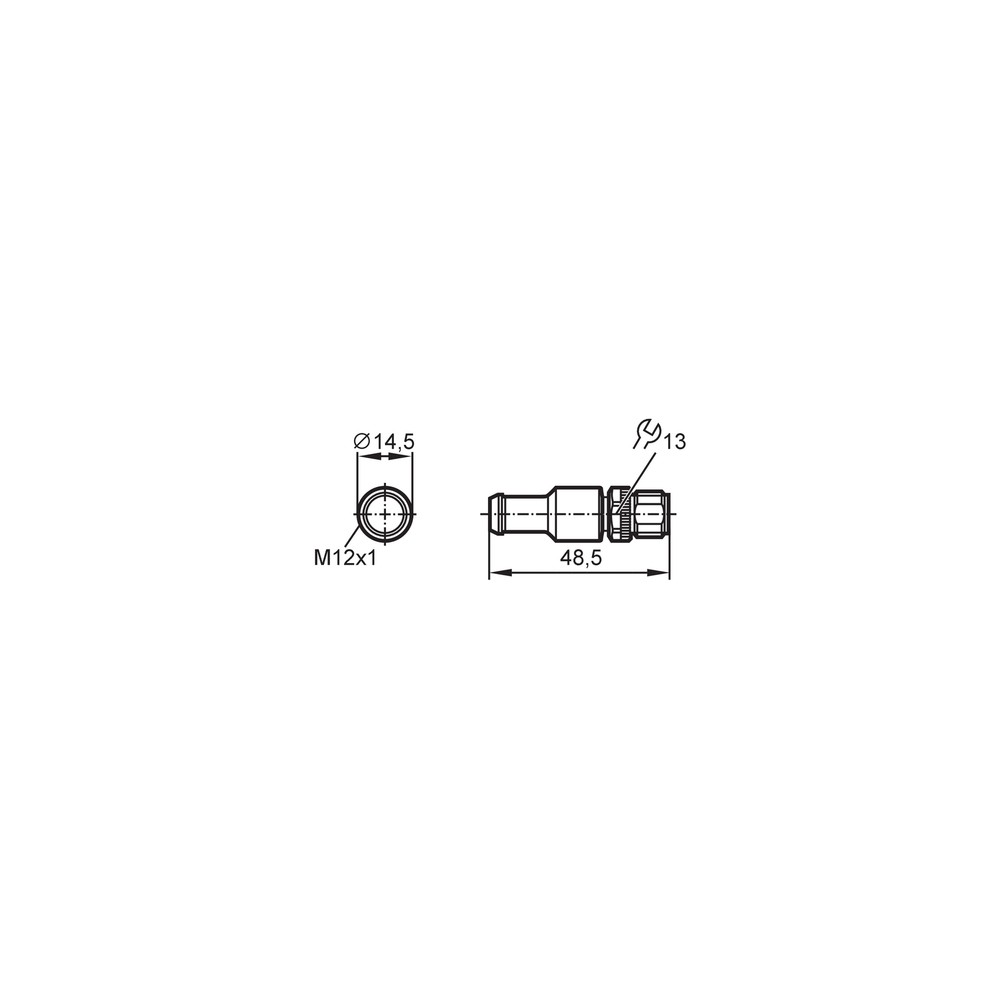

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O segmento PROFIBUS-DP não comunica corretamente após a instalação.	A resistência pode estar conectada em um ponto que não corresponde à terminação prevista no projeto, ou a interface pode não corresponder à conexão especificada.	Confira o projeto do barramento, a posição da terminação e se a interface é M12 reta, codificação B, com 4 contatos.
O conector não acopla ou não pode ser apertado corretamente.	Possível incompatibilidade de codificação, geometria ou número de contatos entre as interfaces.	Compare a conexão do equipamento com a especificação M12 reta, codificação B, de 4 contatos; não force o acoplamento.
Há indícios de aquecimento ou operação elétrica fora das condições previstas.	A capacidade de carga total especificada pode ter sido excedida, ou a condição de temperatura pode estar acima daquela associada ao valor de 4 A.	Verifique a corrente e a temperatura ambiente da aplicação em relação aos limites informados: 4 A a até 40 °C e temperatura ambiente de -25 a 85 °C.
A conexão apresenta folga ou sinais de montagem inadequada.	O aperto pode não respeitar o procedimento de montagem ou o torque máximo especificado.	Inspecione o acoplamento e confirme o aperto sem exceder 0,6 Nm; consulte a documentação do fabricante para o procedimento completo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12315 (PT-BR) (Datasheet) Desenho em escala E12315 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E12315 e para que serve?

É uma resistência de terminação para PROFIBUS-DP. A ficha identifica o produto como conector de resistência de terminação.

Qual é a conexão elétrica deste modelo?

A E12315 possui conexão M12 reta, codificação B, com 4 contatos dourados. Confirme que a interface do equipamento corresponde a essa configuração.

O produto acompanha cabo ou acessórios?

A ficha informa uma peça por embalagem, mas não lista acessórios inclusos. Não há informação disponível indicando fornecimento de cabo.

Posso usar a E12315 em um protocolo diferente de PROFIBUS-DP?

A aplicação especificada é PROFIBUS-DP. A ficha não declara compatibilidade com outros protocolos, portanto valide qualquer uso diferente com o fabricante.

Ela serve para uma conexão M12 com outra codificação ou outro número de contatos?

A conexão informada é M12 codificação B, com 4 contatos. Uma interface diferente não corresponde à configuração declarada; verifique os dados do equipamento antes de selecionar.

O segmento parou de comunicar depois de instalar a resistência; o que verifico?

Confira se a resistência foi instalada no ponto de terminação previsto pelo projeto e se a interface é compatível com M12 codificação B, 4 contatos. A ficha não especifica um procedimento de diagnóstico do barramento.

O conector não encaixa; devo substituir a peça?

Antes de substituir, compare a codificação, a geometria e o número de contatos das duas interfaces com a especificação da E12315. Não force o encaixe se houver divergência.

É melhor comprar esta resistência ou montar a terminação com peças avulsas?

A E12315 é especificada como conector de resistência de terminação PROFIBUS-DP. A ficha não compara o produto com montagens avulsas; selecione conforme a configuração exigida pelo projeto e pelos equipamentos.

Que cuidado devo ter ao instalar a E12315?

Alinhe a conexão M12 antes do acoplamento e não exceda o torque máximo de 0,6 Nm. Consulte a folha de dados do fabricante para orientações adicionais.

Como confirmo se a E12315 atende à minha instalação?

Compare o protocolo, a conexão M12 codificação B de 4 contatos, a faixa de temperatura ambiente e a capacidade de carga com os requisitos da instalação. A folha de dados do fabricante reúne as especificações do modelo.

GLOSSÁRIO TÉCNICO

PROFIBUS-DP

Protocolo indicado na ficha como aplicação da resistência de terminação. (Ref.: Aplicação: PROFIBUS-DP)

Resistência de terminação

Componente identificado pelo fabricante como conector de resistência de terminação para PROFIBUS-DP. (Ref.: Função: resistência de terminação)

Codificação B

Configuração de codificação declarada para a conexão M12 do produto. (Ref.: Conexão elétrica: M12, codificação B)

IP67

Grau de proteção declarado para o produto; consulte a documentação do fabricante para as condições de ensaio e uso. (Ref.: Grau de proteção: IP67)

Torque de aperto

Limite de torque especificado para o aperto da conexão. (Ref.: Torque máximo: 0,6 Nm)
