Cabo de Conexão M12 IFM E12296

Pré-visualizar: E12296 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 8 Polos 10m PVC IP69K

E12296 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 8 Polos 10m PVC IP69K

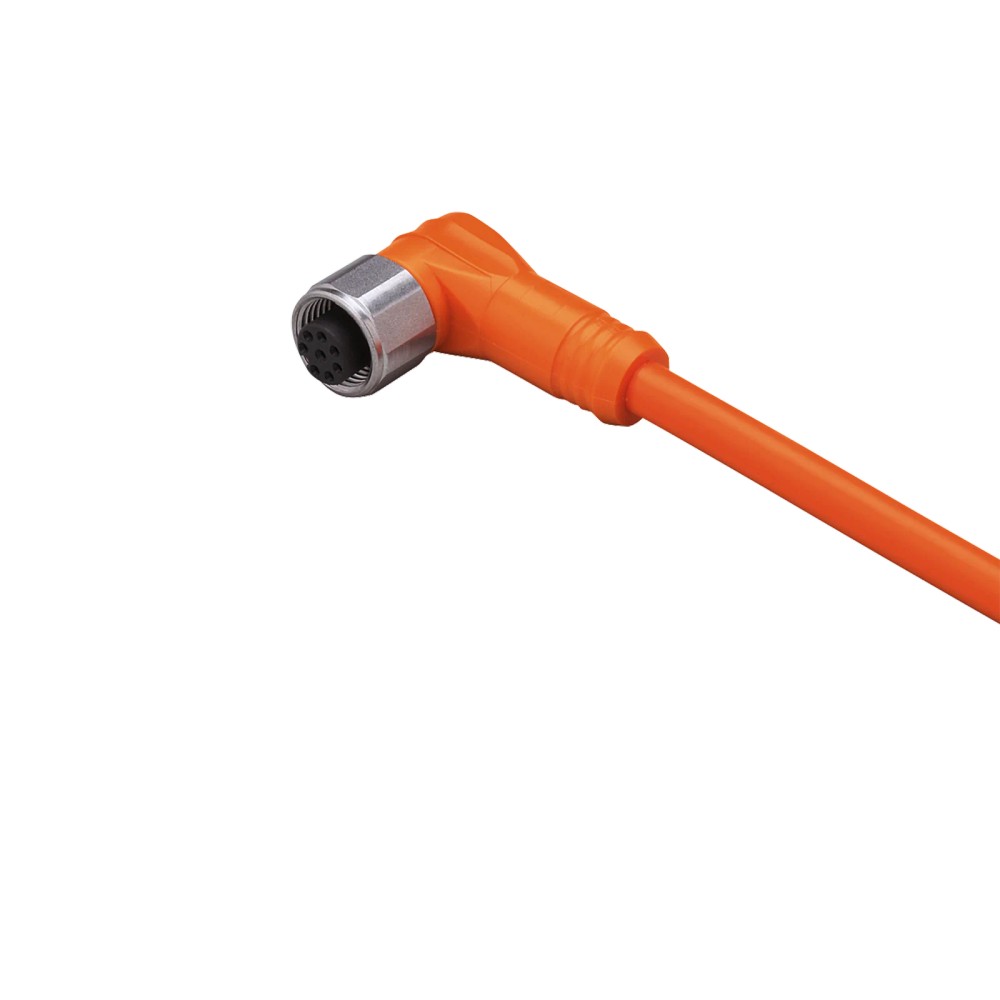

Imagem meramente ilustrativa

R$ 656,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12296
EAN: 4021179263351
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "E12296 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 8 Polos 10m PVC IP69K"

Destaques do Produto

Tipo de Conector

M12 Angular (Fêmea)

Comprimento

10 metros

Número de Polos

Grau de Proteção

IP68 / IP69K

Material de Revestimento

PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea IFM E12296, M12 Angular, 8 Polos, 10m PVC, IP69K

O cabo E12296 é uma solução de interconexão industrial projetada para ambientes de alta higiene, como a indústria alimentícia. Com 10 metros de extensão, conector M12 angular de 8 polos e construção em PVC, ele garante estanqueidade robusta sob grau de proteção IP69K. Seus contatos banhados a ouro asseguram a integridade do sinal elétrico em aplicações críticas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E12296
Marca	ifm electronic
Comprimento	10 m
Grau de Proteção	IP68, IP69K
Número de Polos	8
Material da Porca	Aço Inoxidável (316L)
Temp. Operação	-25...100 °C
Tensão Máxima (DC)	< 36 V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes higiênicos e úmidos da indústria alimentícia.
Conexão de sensores e dispositivos M12 em áreas com alta pressão de limpeza.
Instalações fixas onde a resistência mecânica e estanqueidade são requisitos.

⚠ Considere outro se precisa de:

Aplicações em esteiras porta-cabos com movimentação cíclica intensa.
Exposição direta a agentes químicos incompatíveis com PVC.
Instalações que exijam torção contínua do cabo.

APLICAÇÕES E USO

Conexão de sensores de presença em linhas de embalagem alimentícia.
Integração de dispositivos de segurança em ambientes de processamento que exigem limpeza sob alta pressão.
Sistemas de automação industrial fixos com necessidade de vedação contra umidade e partículas.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea IFM E12296, M12 Angular, 8 Polos, 10m PVC, IP69K, verifique estes pontos:

Quando escolher este cabo

Opte pelo modelo E12296 quando a aplicação for fixa, em ambientes industriais com exigência de vedação IP69K (lavagem de alta pressão) e quando forem necessários 8 polos de sinal com conector M12 angular.

Quando considerar outras opções

Busque cabos com revestimento em PUR se a aplicação envolver exposição frequente a óleos de corte ou produtos químicos agressivos que degradam o PVC. Para aplicações móveis em esteiras robóticas, selecione modelos específicos com alta resistência à torção.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Cabo de conexão com conector fêmea	Identificação da categoria do componente
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Ambiente de operação recomendado

Dados elétricos
Tensão de operação AC	< 30 V	Limite de operação elétrica
Tensão de operação DC	< 36 V	Limite de operação elétrica
Corrente por contato	2 A	Capacidade de carga do condutor

Dados mecânicos
Tipo de conector	M12 angular	Configuração mecânica
Número de polos	8	Capacidade de sinal
Material da porca	Aço inoxidável 1.4404 (316L)	Resistência à corrosão
Torque de aperto	0,7...0,9 Nm	Especificação de montagem

Condições ambientais
Grau de proteção	IP68, IP69K	Vedação contra líquidos e sólidos
Faixa de temperatura	-25...100 °C	Limites operacionais térmicos

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais I/O

• Sensores com saída PNP/NPN

Conexões

Elétrica 8 polos com contatos dourados

Processo 1 x M12, angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem com alta pressão	✓	Classificação IP69K garante vedação efetiva contra jatos de água quentes e sob pressão.
Indústria Alimentícia	✓	Construção com materiais de alta resistência e vedação compatível com protocolos de higiene.
Ambientes com solventes químicos agressivos	✗	O revestimento em PVC pode sofrer degradação química, sendo recomendado PUR para tais situações.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea IFM E12296, M12 Angular, 8 Polos, 10m PVC, IP69K

Certifique-se de que o dispositivo a ser conectado esteja desenergizado.
Verifique se o soquete M12 de destino está limpo e livre de detritos.
Alinhe o conector fêmea com o soquete, observando a codificação A para evitar erros de polaridade.
Conecte o conector manualmente até o fim do curso da rosca.
Utilize uma chave para apertar a porca de aço inoxidável dentro do limite de 0,7 a 0,9 Nm.
Após a instalação, teste a continuidade do sinal antes de energizar totalmente o sistema.

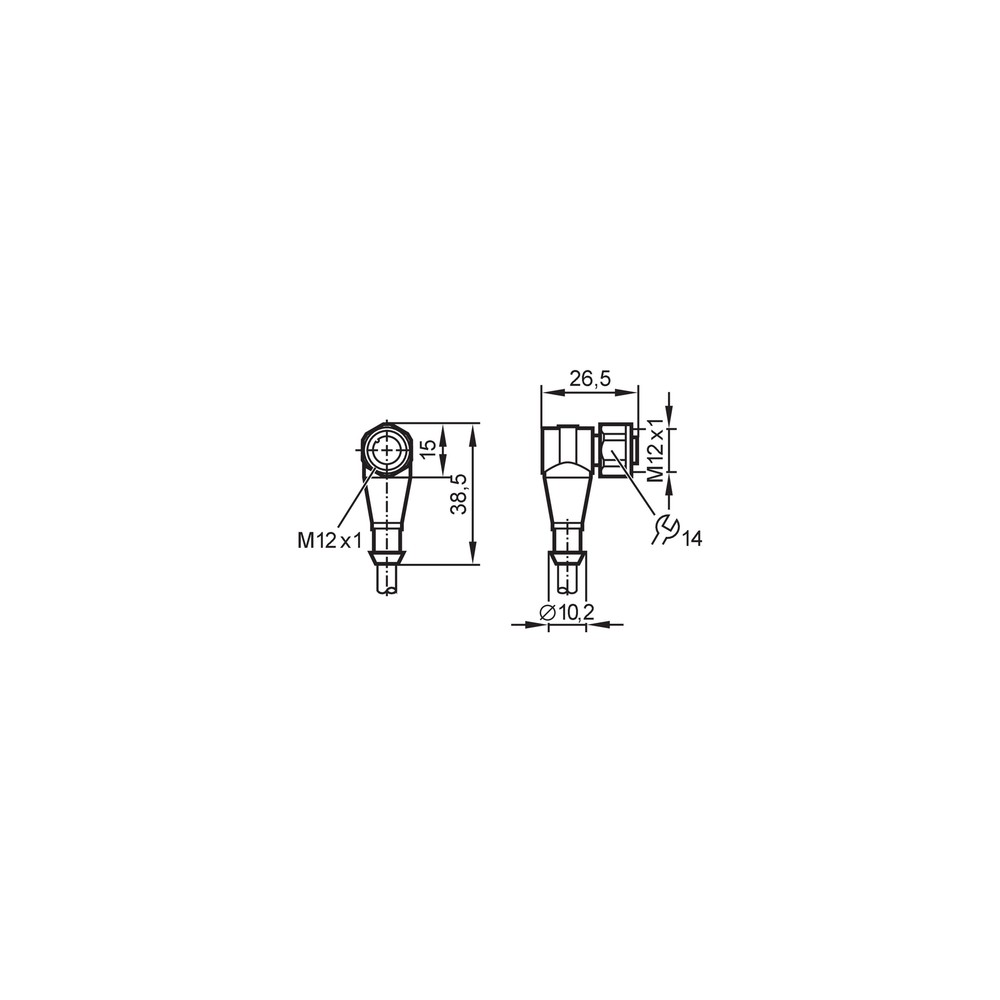

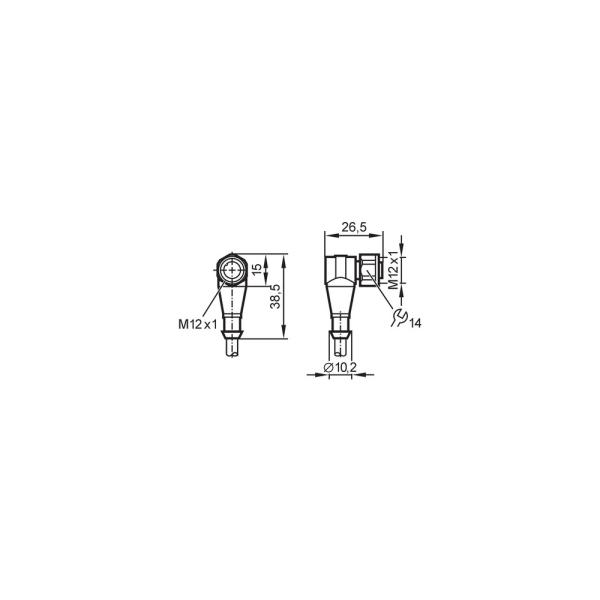

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de umidade no conector ou falha de conexão mecânica.	Torque de aperto fora da faixa recomendada (0,7-0,9 Nm) ou uso de ferramentas inadequadas.	Verificar se a rosca está íntegra e se a vedação EPDM está corretamente assentada.
Falhas intermitentes de sinal ou perda total de continuidade em um dos polos.	Dobramento excessivo ou raio de curvatura desrespeitado durante a instalação.	Realizar teste de continuidade com multímetro enquanto movimenta o cabo em pontos suspeitos.
Degradação, endurecimento ou fissuras na capa do cabo.	Exposição a solventes químicos não compatíveis com revestimento de PVC.	Inspeção visual da integridade externa do cabo e verificação do ambiente operacional contra a ficha técnica.
Ruído na transmissão de sinal ou aumento da resistência de contato.	Corrosão ou oxidação por falha de vedação em ambiente extremamente corrosivo.	Remover o conector e inspecionar visualmente os 8 contatos dourados quanto a descoloração ou presença de resíduos.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico - E12296 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo E12296 e qual sua principal função?

Este produto é um cabo de conexão industrial com conector fêmea M12, codificação A, com 8 polos e 10 metros de comprimento, projetado para transmissão de sinais em ambientes exigentes.

O que acompanha este produto na embalagem?

Ele é fornecido com o conjunto de cabo e conector integrado. Não há acessórios adicionais inclusos ou necessários para a instalação padrão.

Para quais tipos de aplicação este cabo não é indicado?

Este cabo não deve ser utilizado em aplicações que exijam resistência à torção contínua (aplicações de esteira porta-cabos) ou em ambientes onde ocorra exposição a substâncias químicas não compatíveis com o revestimento em PVC.

Posso utilizar este cabo em esteiras porta-cabos ou robôs?

O cabo é destinado a aplicações fixas. A utilização em esteiras robóticas ou ambientes com vibração extrema e movimento cíclico contínuo pode causar fadiga prematura do condutor.

O que fazer se o sinal do sensor falhar repentinamente?

A queda de sinal ou falha de comunicação geralmente indica oxidação dos contatos ou desconexão física. Verifique o torque de aperto do conector (0,7 a 0,9 Nm) e certifique-se de que não haja entrada de umidade na interface M12.

Como diagnosticar uma falha intermitente no cabeamento?

Sintomas de intermitência podem indicar quebra interna dos fios devido a dobras excessivas. Realize um teste de continuidade em cada um dos 8 núcleos para identificar rompimentos.

Devo escolher este modelo ou uma versão em PUR?

Este modelo possui revestimento em PVC e grau de proteção IP69K, sendo otimizado para a indústria de alimentos. Versões em PUR são recomendadas caso a aplicação envolva contato constante com óleos lubrificantes agressivos.

Vale a pena comprar este cabo pronto ou montar um conector separado?

Este cabo é um componente de conexão direta. A escolha entre ele e um sistema modular depende da necessidade de manutenção rápida; cabos prontos reduzem o tempo de instalação em campo.

Quais cuidados devo ter durante a instalação do conector M12?

Utilize uma chave dinamométrica para garantir o torque entre 0,7 e 0,9 Nm. O aperto excessivo pode danificar a rosca ou a vedação EPDM do conector.

Como funciona a procedência e o suporte deste item?

Este produto é fabricado pela IFM e comercializado com suporte especializado. A garantia e suporte técnico seguem as políticas padrão do fabricante para componentes de automação.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e temperatura. (Ref.: DIN EN 60947-5-2)

M12

Padrão de conexão industrial de 12mm de diâmetro para sensores e atuadores. (Ref.: Tipo de conector)

PVC

Material de revestimento do cabo com alta resistência mecânica e flexibilidade adequada para aplicações fixas. (Ref.: Material de revestimento)

Codificação A

Padrão de pinagem que garante a polaridade e compatibilidade entre conector e soquete. (Ref.: Conexão soquete)

1.4404

Aço inoxidável 316L utilizado no bloqueio do conector para alta resistência à corrosão. (Ref.: Material da porca)
