Cabo Conexão M12 Angular 8 Polos 5m IFM

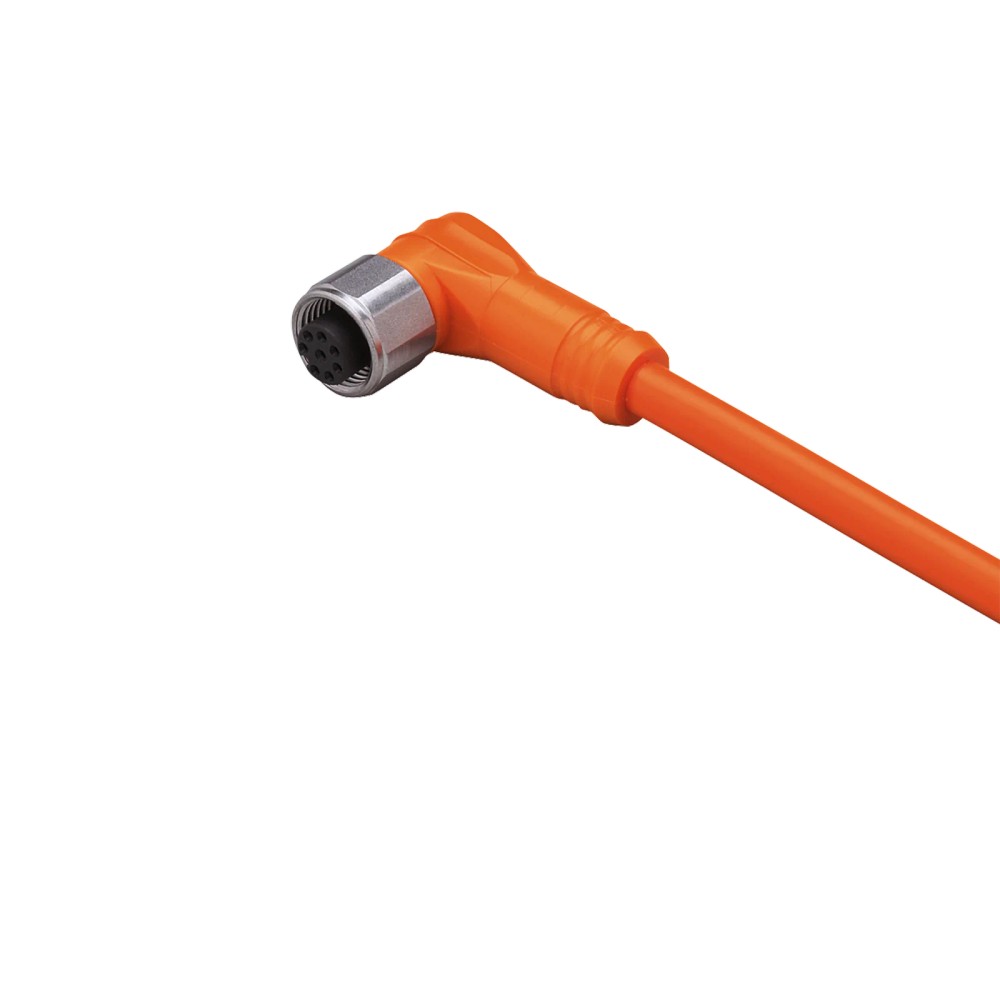

Pré-visualizar: E12295 IFM - Cabo Conexão Fêmea M12 Angular Indústria Alimentícia 8 Polos 5m IP69K

E12295 IFM - Cabo Conexão Fêmea M12 Angular Indústria Alimentícia 8 Polos 5m IP69K

Imagem meramente ilustrativa

R$ 436,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12295
EAN: 4021179263344
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E12295 IFM - Cabo Conexão Fêmea M12 Angular Indústria Alimentícia 8 Polos 5m IP69K"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A

Polos

Comprimento

5 m

Proteção

IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12295 IFM – Cabo de conexão fêmea M12 angular, 8 polos, 5 m, IP69K

O E12295 é um cabo de conexão com conector fêmea M12 angular de 8 polos, destinado à conexão de equipamentos em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de PVC de 5 m, proteção IP68 e IP69K e construção sem silicone. Opera com tensão inferior a 30 V AC e inferior a 36 V DC, conforme os dados técnicos disponíveis.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E12295
Tipo de conexão	Conector fêmea M12 angular, codificação A
Número de polos	8
Comprimento do cabo	5 m
Material do cabo	PVC, laranja
Grau de proteção	IP68 e IP69K
Tensão de operação	< 30 V AC / < 36 V DC
Corrente máxima	2 A
Temperatura ambiente	-25 a 100 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de equipamentos com interface fêmea M12 compatível, codificação A e 8 polos, desde que os requisitos elétricos estejam dentro dos limites informados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, considerando os graus de proteção IP68 e IP69K declarados.

⚠ Considere outro se precisa de:

Aplicações que excedam 2 A, 30 V AC ou 36 V DC.
Conexões que exijam outro número de polos, outro tipo de conector ou codificação diferente; confirme a interface do equipamento antes da montagem.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante no cadastro: conexão de equipamentos em áreas úmidas e higiênicas da indústria de alimentos. A classificação IP68 e IP69K consta nos dados do produto; consulte o datasheet para condições específicas de instalação e ensaio.
Possibilidade de uso em outros equipamentos com receptáculo M12 macho, codificação A e 8 polos: requer confirmação independente do pinout, dos sinais e dos limites elétricos. Não se presume compatibilidade apenas pela correspondência mecânica.
A operação deve permanecer dentro dos limites informados de tensão e corrente e da faixa de temperatura ambiente declarada. O cadastro não informa condições de instalação adicionais.

COMO ESCOLHER

Antes de comprar o E12295 IFM – Cabo de conexão fêmea M12 angular, 8 polos, 5 m, IP69K, verifique estes pontos:

Escolha o E12295 quando

A instalação exigir cabo de 5 m com conector fêmea M12 angular, codificação A, 8 polos, uso em área úmida ou higiênica e operação dentro dos limites elétricos especificados.

Procure outra configuração quando

O equipamento exigir comprimento diferente, conector macho, outra codificação ou quantidade de polos distinta. Verifique também a corrente e a tensão do circuito: os limites informados para este cabo são 2 A, < 30 V AC e < 36 V DC.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e no cadastro do produto.
Modelo / SKU	E12295	Código do produto.
Part number	ADOAH080VAS0005E08	Código informado no cadastro do produto.
GTIN	4021179263344	Identificador comercial informado no anúncio.
Quantidade por embalagem	1 peça	Quantidade informada no cadastro.
Peso	325,2 g	Valor informado no conjunto de dados do produto.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita no cadastro do produto.
Livre de silicone	Sim	Característica informada para o produto.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão informados no cadastro; confirmar também os requisitos do equipamento conectado.
Corrente máxima	2 A	Limite máximo informado para a conexão.
Seção e composição dos condutores	8 x 0,25 mm²; 32 x Ø 0,1 mm por condutor	Construção do cabo informada no cadastro.
Codificação de cores	DIN EN 60947-5-2: 1=BN, 2=WH, 3=BU, 4=BK, 5=GY, 6=PK, 7=VT, 8=OG	Referência de cores dos condutores conforme informação do produto.

Conexões
Conector	1 x M12, fêmea, angular, codificação A	Configuração da conexão do soquete.
Contatos	8, banhados a ouro	Número e acabamento dos contatos informados.
Corpo do conector	PVC, laranja	Material e cor informados para o corpo.
Porca de bloqueio	Aço inoxidável 1.4404 (316L)	Material indicado para o bloqueio mecânico.
Torque máximo de aperto	0,7 a 0,9 Nm	Faixa de aperto informada para a conexão.
Vedação	EPDM	Material de vedação indicado no cadastro.

Cabo
Comprimento	5 m	Comprimento nominal informado.
Revestimento	PVC	Material do revestimento do cabo.
Cor	Laranja	Cor indicada no cadastro.
Diâmetro externo	Ø 6,6 mm	Dimensão informada para o cabo.

Proteção e ambiente
Grau de proteção	IP68 e IP69K	Classificações declaradas para o produto; consultar o datasheet para condições de ensaio e montagem.
Temperatura ambiente	-25 a 100 °C	Faixa informada no cadastro do produto.

Dados dimensionais
Dimensões	26,5 x 15 x 38,5 mm	Dimensões gerais informadas no cadastro; consultar o desenho dimensional para referência e orientação.

COMPATIBILIDADE

Comunicação

• Conexão M12, codificação A, com 8 contatos; compatibilidade funcional depende do pinout e da atribuição dos sinais do equipamento conectado.

• Não há protocolo de comunicação específico informado para o cabo.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 8 contatos dourados. Cabo de PVC laranja, 5 m, 8 x 0,25 mm². Tensão: < 30 V AC / < 36 V DC; corrente máxima: 2 A. Confirmar a atribuição dos pinos no datasheet e no equipamento conectado.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho, codificação A, 8 polos e pinout compatível	✓	A interface mecânica corresponde ao conector fêmea M12 angular de codificação A e 8 contatos; a compatibilidade elétrica exige confirmar o pinout e os limites do circuito.
Circuito dentro dos limites de < 30 V AC / < 36 V DC e até 2 A	✓	Esses são os limites elétricos informados para o produto.
Circuito que exige corrente superior a 2 A ou tensão igual ou superior aos limites declarados	✗	Os requisitos ultrapassam os valores máximos especificados para o cabo.
Equipamento com receptáculo de outra codificação ou quantidade de polos diferente	✗	A interface mecânica especificada é M12, codificação A, com 8 contatos.

INSTALAÇÃO

Como instalar o E12295 IFM – Cabo de conexão fêmea M12 angular, 8 polos, 5 m, IP69K

Confirme no equipamento a interface M12 macho, a codificação A, os 8 polos e a atribuição dos pinos.
Verifique que tensão e corrente do circuito respeitam os limites declarados para o cabo.
Inspecione conector, contatos, vedação e cabo antes da instalação; não utilize componentes com danos visíveis.
Alinhe o conector com a interface correspondente e acople sem forçar os contatos ou a rosca.
Aperte a porca de bloqueio dentro da faixa de 0,7 a 0,9 Nm informada.
Após a montagem, confirme o assentamento da conexão e valide a continuidade e o funcionamento conforme o procedimento do equipamento conectado.

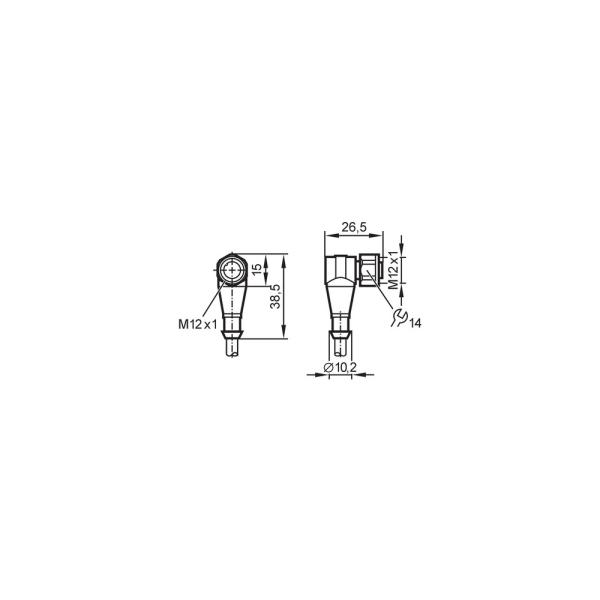

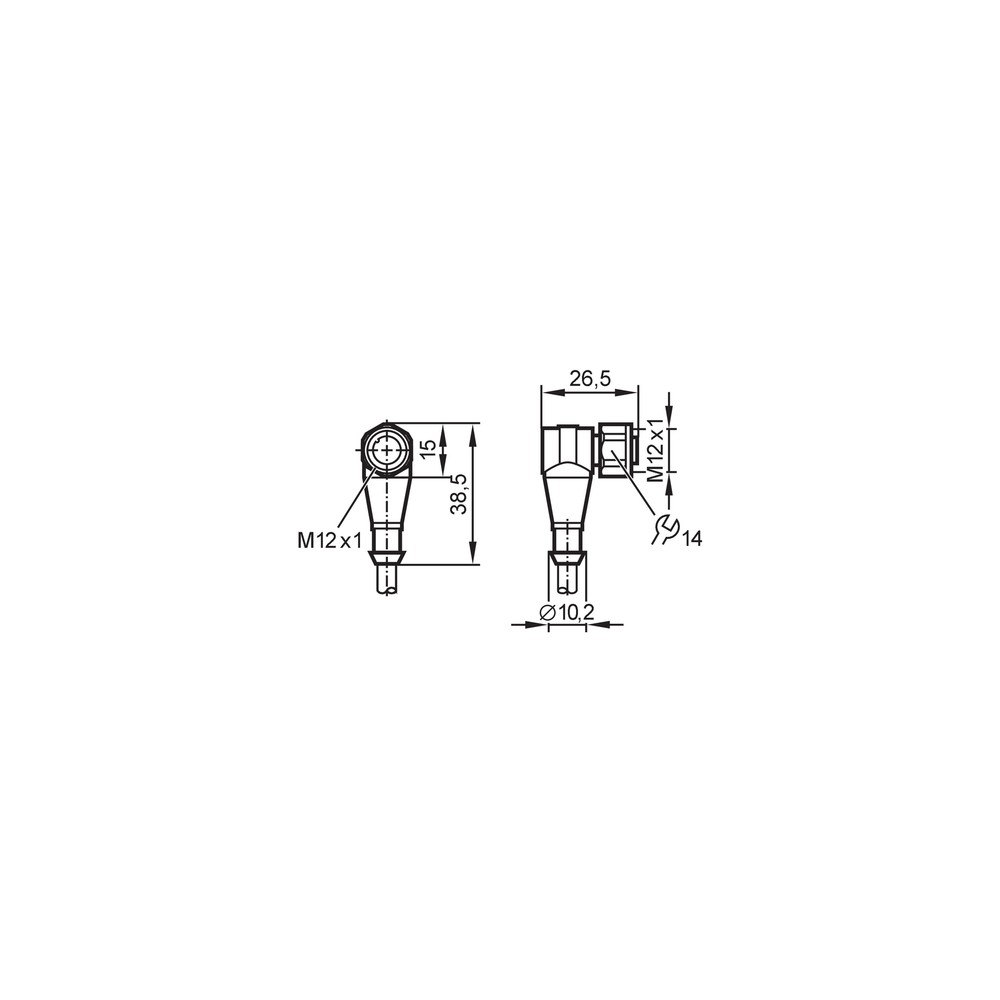

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não recebe sinais.	Pinout, sequência dos condutores ou correspondência dos contatos incompatível com o equipamento.	Compare a atribuição dos pinos do equipamento com o datasheet e verifique continuidade entre os contatos e os condutores correspondentes.
A conexão apresenta interrupções ou funcionamento intermitente.	Conector desalinhado, acoplamento incompleto ou contato danificado.	Desenergize o circuito, inspecione os contatos e verifique o alinhamento e o acoplamento mecânico.
A conexão aquece ou o circuito apresenta falha sob carga.	Corrente do circuito acima do limite informado ou problema na conexão elétrica.	Meça a corrente em operação e compare com o limite máximo de 2 A; inspecione o assentamento e os contatos.
Há entrada de umidade na conexão instalada.	Acoplamento incompleto, vedação danificada ou montagem fora das condições previstas.	Inspecione a vedação e o assentamento da conexão e consulte o datasheet para as condições de montagem associadas às classificações IP.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12295 – português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12295 e para que serve?

É um cabo de conexão com conector fêmea M12 angular, 8 polos e 5 m. O cadastro indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Com quais conexões este cabo pode ser usado?

A interface é M12 fêmea angular, codificação A, com 8 contatos. Para confirmar a compatibilidade elétrica, verifique também o pinout do equipamento e os limites de tensão e corrente.

O cabo é indicado para circuitos acima de 2 A?

Não, o limite de corrente informado é 2 A. Para correntes superiores, selecione uma configuração cujo limite elétrico atenda ao circuito.

Posso usar o E12295 com uma conexão M12 de outra codificação?

A ficha especifica codificação A. Não é possível confirmar compatibilidade mecânica ou elétrica com outra codificação apenas pela descrição; confira a interface do equipamento.

O cabo pode falhar por causa de um pinout diferente?

Sim, uma atribuição de pinos incompatível pode impedir a comunicação ou a transmissão correta dos sinais. Compare o esquema do equipamento com a identificação dos condutores e verifique a continuidade.

O que verificar se a conexão fica intermitente?

Verifique se o conector está alinhado e completamente acoplado e inspecione os contatos. Com o circuito desenergizado, confirme também a continuidade dos condutores.

Devo comprar este cabo ou procurar uma versão de outro comprimento?

O E12295 tem comprimento de 5 m. Se a instalação exigir outro comprimento, procure uma versão correspondente e confirme que ela mantém a interface, o pinout e os limites elétricos necessários.

Este produto acompanha outros acessórios ou cabos avulsos?

O cadastro informa uma peça por embalagem e não lista acessórios incluídos. O produto anunciado é o cabo de conexão E12295.

Que cuidado devo ter ao apertar o conector?

A ficha informa torque máximo de aperto de 0,7 a 0,9 Nm. Alinhe o conector antes de acoplar e evite forçar os contatos ou a rosca.

O cabo pode ser instalado em uma aplicação que exige mais de 36 V DC?

Não conforme os limites informados: a tensão de operação é inferior a 36 V DC. Verifique os requisitos do circuito antes da instalação.

GLOSSÁRIO TÉCNICO

M12

Designação do formato de conexão circular utilizado neste cabo; a interface informada é M12 fêmea angular.

Codificação A

Configuração de codificação da conexão M12 indicada para o conector deste produto.

IP68

Grau de proteção declarado para o produto; as condições específicas de ensaio e instalação devem ser consultadas no datasheet.

IP69K

Grau de proteção declarado para o produto; consultar o datasheet para as condições aplicáveis.

EPDM

Material indicado para a vedação da conexão.
