Conector Plugável IFM E12289 Ethernet Código D

Pré-visualizar: E12289 IFM - Conector Plugável IFM Automação Industrial M12 Ethernet Código D IP67

E12289 IFM - Conector Plugável IFM Automação Industrial M12 Ethernet Código D IP67

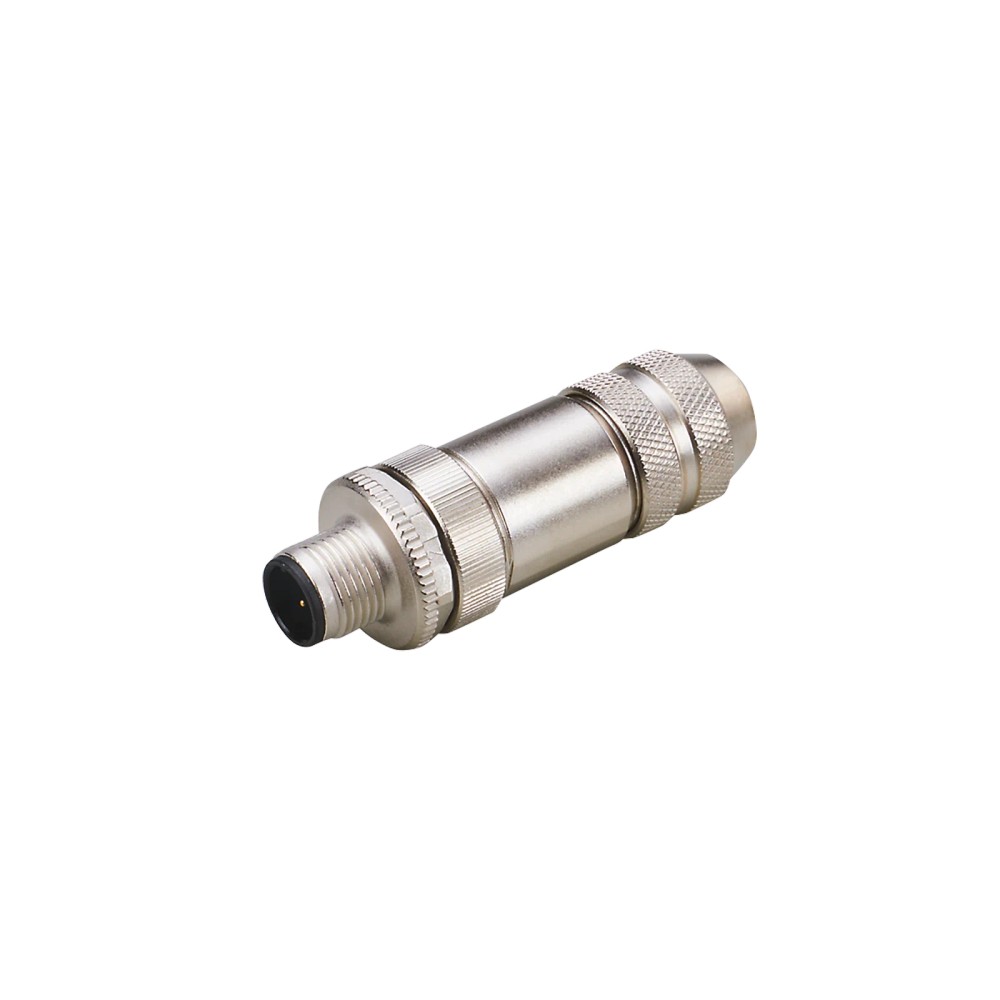

Imagem meramente ilustrativa

R$ 235,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12289
EAN: 4021179263283
NCM do produto: 85369090

Destaques do Produto Aplicação Cabo...mais

Fechar menu

Saiba mais sobre: "E12289 IFM - Conector Plugável IFM Automação Industrial M12 Ethernet Código D IP67"

Destaques do Produto

Aplicação

Cabo Ethernet para uso industrial, codificação D

Interface mecânica

M12 reto, 4 contatos

Proteção

IP67

Terminação

Parafusada, cabo Ø 6–8 mm e seção até 0,75 mm² (AWG 18)

Limites elétricos informados

< 45 V AC / < 70 V DC; 4 A a até 40 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12289 IFM - Conector Plugável IFM Automação Industrial M12 Ethernet Código D IP67

O IFM E12289 é um conector plugável confeccionável para cabo Ethernet com codificação D, destinado a aplicações industriais e de automação. Possui conexão M12 reta de 4 contatos, contatos dourados e grau de proteção IP67. O corpo e o bloqueio são de zinco moldado sob pressão niquelado; a tensão de operação informada é inferior a 45 V AC e inferior a 70 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante / código	IFM / E12289
Tipo	Conector macho confeccionável, plugável
Aplicação / cabo	Ethernet, código D
Conexão do conector	1 × M12, reto; 4 contatos
Grau de proteção	IP67
Tensão de operação	< 45 V AC / < 70 V DC
Capacidade de carga total	4 A a até 40 °C
Terminação do cabo	Terminais parafusados; seção até 0,75 mm²; AWG 18
Revestimento externo do cabo	Diâmetro de 6 a 8 mm
Material / dimensões / massa	Zinco moldado sob pressão niquelado; 20,2 × 20,2 × 63 mm; 44,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Confeccionar a extremidade de um cabo Ethernet industrial compatível com conexão M12 codificação D e terminação por parafuso.
Instalações que requeiram conexão M12 reta de 4 contatos e proteção IP67, respeitando as condições de montagem e acoplamento do fabricante.
Aplicações em que o cabo tenha diâmetro externo entre 6 e 8 mm e condutores com seção de até 0,75 mm² (AWG 18).

⚠ Considere outro se precisa de:

Não selecionar para cabo cujo diâmetro externo esteja fora da faixa de 6 a 8 mm ou cuja terminação exceda a seção máxima informada de 0,75 mm².
Não selecionar quando a interface requerida não for M12 reta com codificação D e 4 contatos.
Não aplicar acima dos limites de tensão informados (< 45 V AC / < 70 V DC) ou da capacidade de carga total de 4 A a até 40 °C.

APLICAÇÕES E USO

Uso declarado: confeccionar conexão Ethernet para aplicações industriais e de automação, com interface M12 codificação D. A seleção deve corresponder à porta do equipamento e às características do cabo.
Aplicação condicionada: montagem em instalação que requeira IP67, desde que o conector seja instalado e acoplado corretamente; a ficha não informa condições adicionais de ensaio ou montagem.
Possibilidade a validar: ligação a dispositivos Ethernet industriais com interface M12 codificação D. Velocidade, categoria e protocolo específico não são declarados nos dados fornecidos e devem ser confirmados com os fabricantes dos dispositivos.

COMO ESCOLHER

Antes de comprar o E12289 IFM - Conector Plugável IFM Automação Industrial M12 Ethernet Código D IP67, verifique estes pontos:

Escolha o E12289 quando

A montagem exigir um conector confeccionável para cabo Ethernet, M12 reto, codificação D, 4 contatos e terminais parafusados, com cabo de Ø 6–8 mm e seção até 0,75 mm².

Verifique outra configuração quando

O equipamento ou cabo exigir outra codificação, geometria ou número de contatos, ou quando o cabo não atender às dimensões e à terminação especificadas. Confirme a interface e os limites elétricos no datasheet do fabricante antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante na ficha do anúncio.
Código do produto / SKU	E12289	Código usado para identificar o produto.
GTIN	4021179263283	Identificador comercial informado no anúncio.
Aplicação	Aplicações industriais / automação industrial; Ethernet	Aplicação declarada nos dados do produto.
Modelo de cabo	Ethernet, código D	Tipo de cabo e codificação indicados para a conexão.
Tipo de produto	Conector macho confeccionável, plugável	Configuração indicada na ficha do produto.

Dados elétricos
Tensão de operação	< 45 V AC / < 70 V DC	Limites de tensão informados na ficha; respeitar ambos conforme o tipo de alimentação.
Capacidade de carga total	4 A a até 40 °C	Valor informado com a condição de temperatura indicada.
Contatos	4, dourados	Número e acabamento dos contatos na configuração do conector.
Contatos banhados a ouro	Sim	Característica declarada para os contatos.
Terminação	Terminais parafusados; seção até 0,75 mm²; AWG 18	Tipo e dimensão de condutor indicados para a conexão.

Conexões

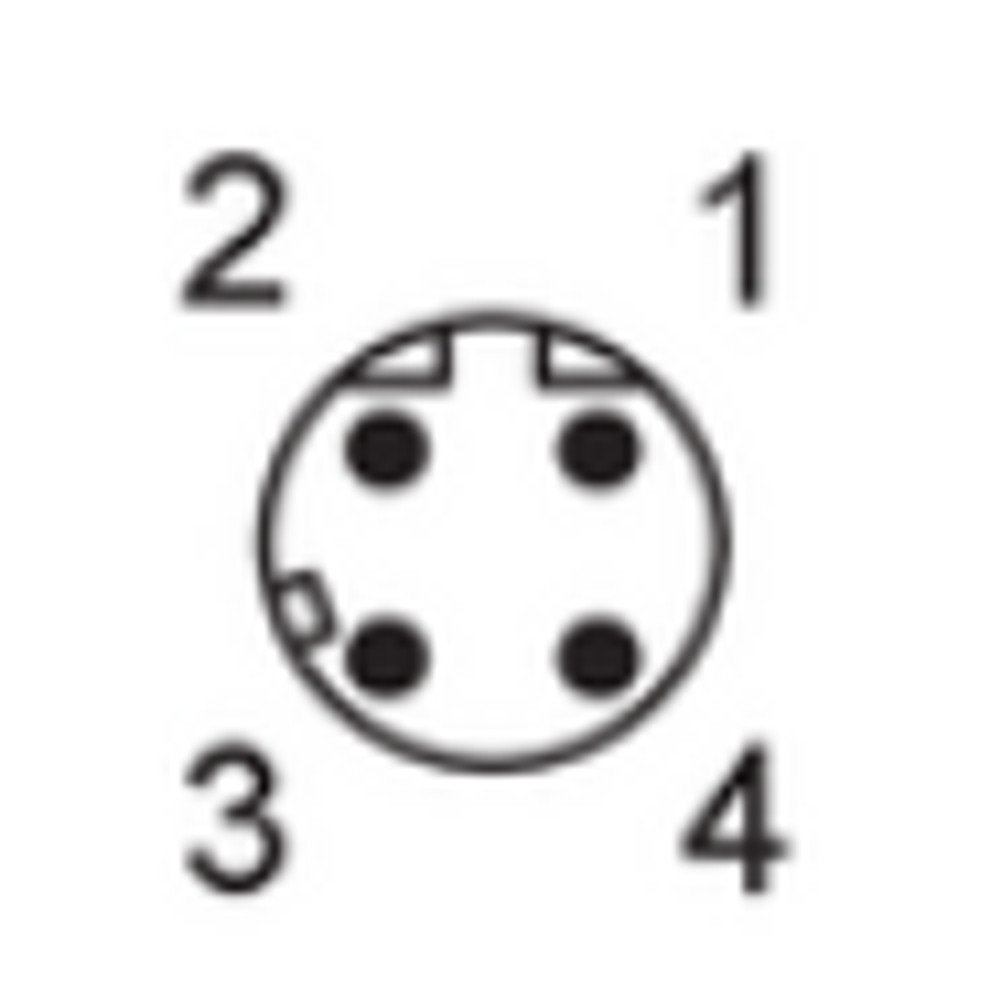

Conexão elétrica do conector	1 × M12, reto, codificação D	Interface física e codificação declaradas; confirmar correspondência com a porta do equipamento.
Diâmetro externo do cabo	6–8 mm	Faixa indicada para o revestimento do cabo.
Blindagem	Cabo de conexão blindado; protegível	Característica indicada na descrição da conexão; a ficha fornecida não detalha o procedimento de terminação da blindagem.

Proteção e condições ambientais
Grau de proteção	IP67	Grau declarado para o conector; a proteção depende da montagem e do acoplamento corretos.
Temperatura ambiente	−25 a 85 °C	Faixa de temperatura ambiente informada na ficha.
Sem silicone	Sim	Característica especial declarada.

Dados mecânicos e materiais
Corpo e bloqueio	Zinco moldado sob pressão, niquelado	Material indicado para o corpo e o mecanismo de bloqueio.
Material da porca	Zinco moldado sob pressão, niquelado	Material indicado para a porca.
Dimensões	20,2 × 20,2 × 63 mm	Dimensões gerais informadas para o produto.
Peso	44,6 g	Massa informada nos dados do produto.

Conformidade e fornecimento
Certificações	CE, cURus, UKCA	Certificações listadas nos dados do produto.
Quantidade por embalagem	1 peça	Quantidade declarada; não há acessórios adicionais especificados.

COMPATIBILIDADE

Comunicação

• Aplicação declarada: Ethernet industrial; conector com codificação D e 4 contatos.

• A ficha não especifica velocidade, categoria Ethernet, protocolo industrial específico ou compatibilidade com modelos determinados de switches, CLPs e dispositivos. Verifique esses requisitos no datasheet dos equipamentos conectados.

Conexões

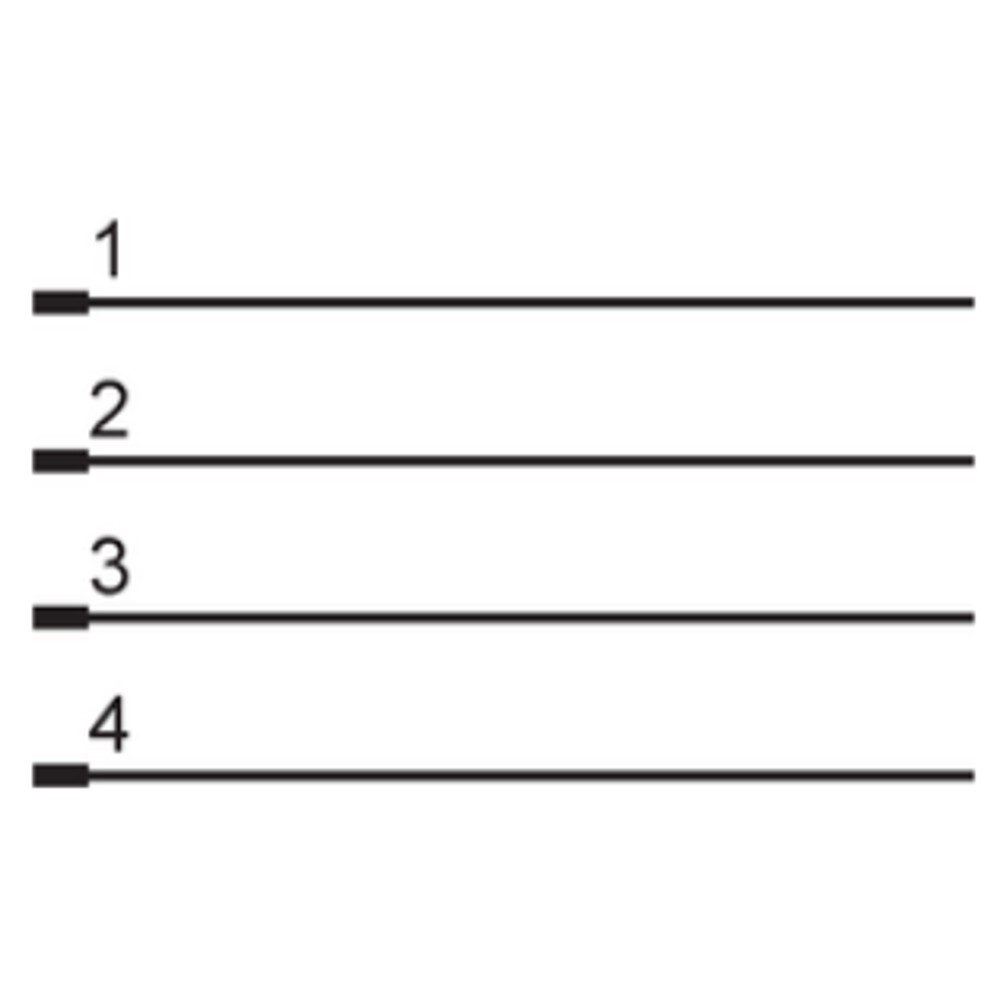

Elétrica Conector M12 reto, codificação D, com 4 contatos dourados. Terminação por parafusos para condutores de até 0,75 mm² (AWG 18); cabo com diâmetro externo de 6–8 mm. Tensão de operação informada: < 45 V AC / < 70 V DC; capacidade de carga total: 4 A a até 40 °C.

Processo Não se aplica como conexão de processo. A interface mecânica informada é uma conexão elétrica M12 reta, codificação D.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cabo Ethernet com interface M12 codificação D, 4 contatos e montagem compatível com a terminação especificada	✓	Corresponde à aplicação e à configuração elétrica informadas para o E12289; confirme também as dimensões do cabo.
Cabo com diâmetro externo de 6–8 mm e condutores de até 0,75 mm²	✓	Essas dimensões e o tipo de terminação constam na ficha do produto.
Equipamento que exige outra codificação M12, outra geometria ou quantidade diferente de contatos	✗	O produto é especificado como M12 reto, codificação D, com 4 contatos; a compatibilidade mecânica e elétrica com outra configuração não está indicada.
Uso acima da tensão ou capacidade de carga informadas	✗	A ficha limita a tensão a < 45 V AC / < 70 V DC e informa capacidade total de 4 A a até 40 °C.
Interoperabilidade com velocidade, categoria ou protocolo específico não declarado na ficha	✗	A aplicação Ethernet está indicada, mas a ficha fornecida não declara velocidade, categoria ou protocolo industrial específico; validar com o fabricante e os equipamentos envolvidos.

INSTALAÇÃO

Como instalar o E12289 IFM - Conector Plugável IFM Automação Industrial M12 Ethernet Código D IP67

Confirme que a porta do equipamento requer conexão M12 reta, codificação D, com 4 contatos.
Verifique que o cabo é adequado à aplicação Ethernet e que seu diâmetro externo está entre 6 e 8 mm.
Prepare o cabo e os condutores conforme as instruções do datasheet do fabricante; a ficha fornecida não detalha comprimentos de decapagem.
Conecte os condutores aos terminais parafusados, respeitando a identificação de contatos indicada na documentação do fabricante.
Monte corpo, porca e bloqueio sem danificar a blindagem ou o revestimento; consulte o datasheet para o procedimento específico.
Acople o conector à interface correspondente e verifique o assentamento e o travamento antes de energizar ou testar a comunicação.

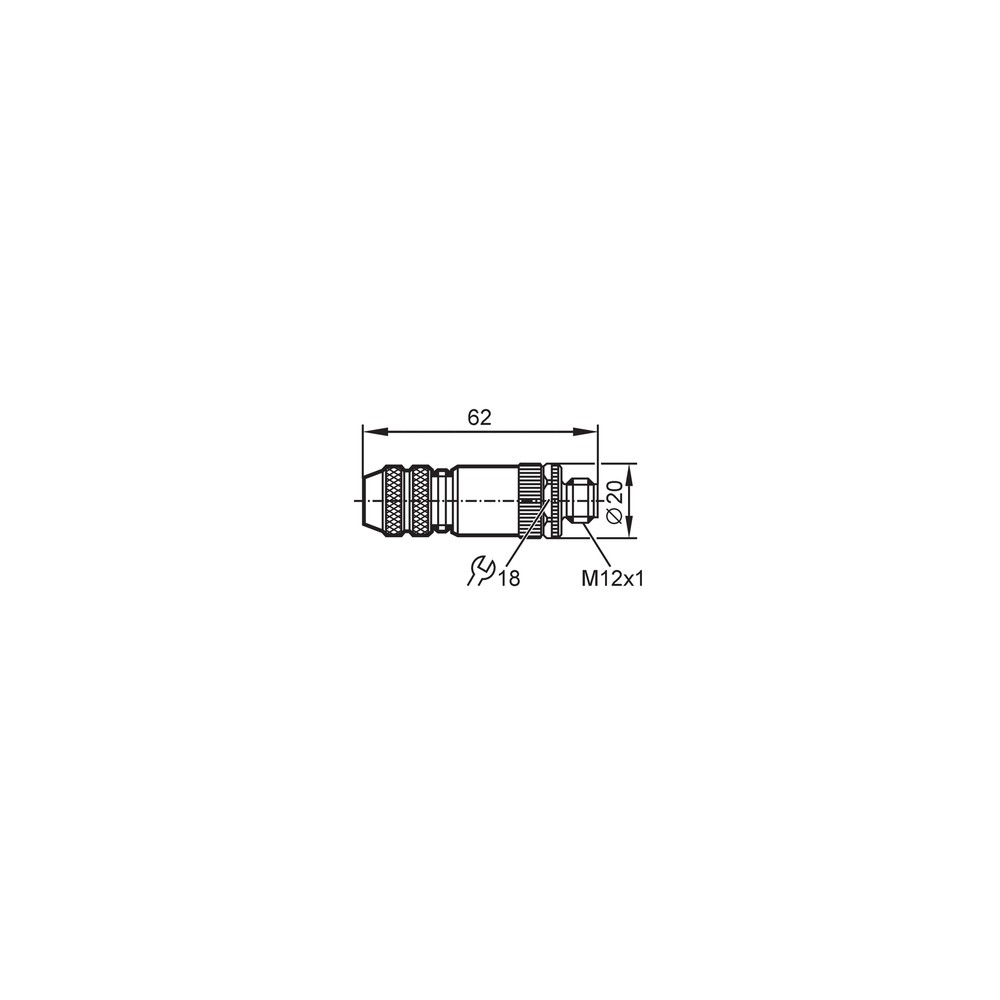

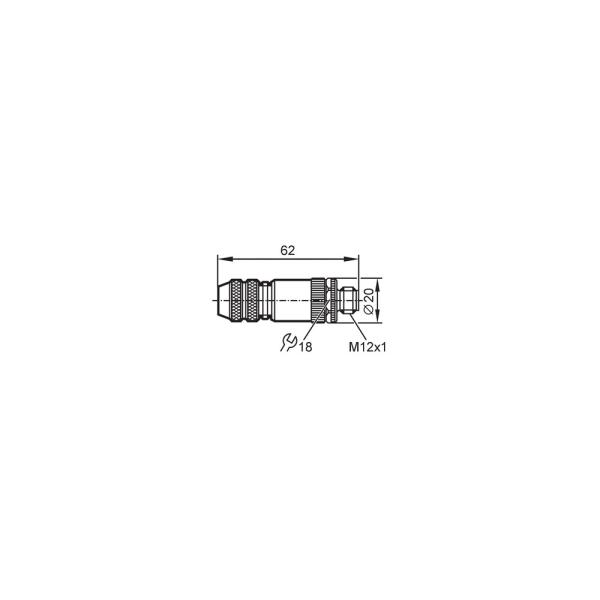

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão Ethernet não estabelece comunicação após a montagem.	Possível divergência entre a codificação ou a atribuição dos condutores e a interface do equipamento; a ficha fornecida não detalha o pinout.	Confira a codificação D e a disposição dos contatos nas documentações do conector, do cabo e dos dispositivos; verifique continuidade antes de substituir componentes.
O cabo não fica preso ou não assenta corretamente no conector.	Diâmetro externo do cabo fora da faixa especificada ou montagem incompatível com a terminação.	Meça o revestimento do cabo e confirme que está entre 6 e 8 mm; confira também a seção dos condutores, limitada a 0,75 mm².
Há interrupções ou instabilidade ao movimentar o conjunto.	Possível terminação inadequada, condutor mal fixado ou dano ao cabo durante a montagem.	Inspecione os terminais parafusados e o cabo; confirme a preparação conforme o datasheet e teste a continuidade sem forçar o conjunto.
A instalação apresenta entrada de umidade apesar de usar um conector IP67.	Acoplamento incompleto, montagem incorreta ou condição de instalação que não mantém a proteção prevista.	Verifique o assentamento e o travamento do conector e consulte o datasheet para os requisitos de montagem; não presuma IP67 se o acoplamento estiver incompleto.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E12289 — português (Datasheet) Desenho em escala do IFM E12289 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12289 e para que serve?

É um conector macho confeccionável para cabo Ethernet de aplicação industrial, com conexão M12 codificação D. Serve para montar uma terminação compatível com essa interface.

Quais são a conexão e os limites elétricos informados?

A conexão é M12 reta, codificação D, com 4 contatos. A ficha informa tensão inferior a 45 V AC ou 70 V DC e capacidade total de 4 A a até 40 °C.

O que acompanha o produto?

A ficha informa quantidade de embalagem de 1 peça. Não especifica acessórios incluídos.

Ele serve para uma conexão M12 de codificação diferente de D?

A ficha especifica codificação D. Não é possível afirmar compatibilidade com outra codificação; confira a interface exigida pelo equipamento.

Posso usar com um cabo cujo diâmetro seja maior que 8 mm?

A faixa informada para o revestimento do cabo é de 6 a 8 mm. A ficha não confirma compatibilidade com diâmetro superior.

A comunicação falha depois da montagem: o que devo verificar antes de trocar o conector?

Confira a correspondência da codificação D e da atribuição dos condutores com as documentações dos dispositivos. Verifique também continuidade e fixação dos terminais.

O conjunto fica intermitente quando o cabo se movimenta; qual é a causa provável?

Uma terminação mal fixada ou dano ao cabo pode causar interrupções. Inspecione os terminais parafusados e o cabo antes de substituir o conector.

Quando escolher este conector em vez de outra versão?

Escolha o E12289 quando forem requeridos M12 reto, codificação D, 4 contatos e terminação parafusada com cabo de Ø 6–8 mm. Para outra codificação, geometria ou quantidade de contatos, selecione uma versão correspondente à interface do equipamento.

Como evitar erro ao instalar o conector?

Confirme o tipo de interface, as dimensões do cabo e a atribuição dos contatos nas documentações do fabricante. Monte e acople conforme o datasheet, sem forçar o mecanismo.

O cabo pode ter condutores com seção acima de 0,75 mm²?

A ficha informa terminais parafusados para seção até 0,75 mm² (AWG 18). Não use essa especificação para concluir compatibilidade com condutores maiores.

GLOSSÁRIO TÉCNICO

Codificação D

Configuração de codificação da interface M12 indicada para a aplicação Ethernet deste conector. (Ref.: tipo de cabo Ethernet, código D.)

M12

Formato de conexão circular especificado para a interface elétrica do produto. (Ref.: conexão 1 × M12, reta.)

IP67

Grau de proteção declarado para o conector; a ficha não detalha condições de montagem, portanto o acoplamento deve seguir as instruções do fabricante. (Ref.: grau de proteção IP67.)

AWG 18

Designação de bitola indicada para os condutores aceitos pela terminação parafusada. (Ref.: seção até 0,75 mm²; AWG 18.)

Blindagem

Elemento condutivo do cabo indicado como parte da conexão; a ficha fornecida não especifica o método de terminação. (Ref.: cabo de conexão blindado.)
