Cabo de Conexão IFM E12286 10m

Pré-visualizar: E12286 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PUR 3 Contatos Angular

E12286 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PUR 3 Contatos Angular

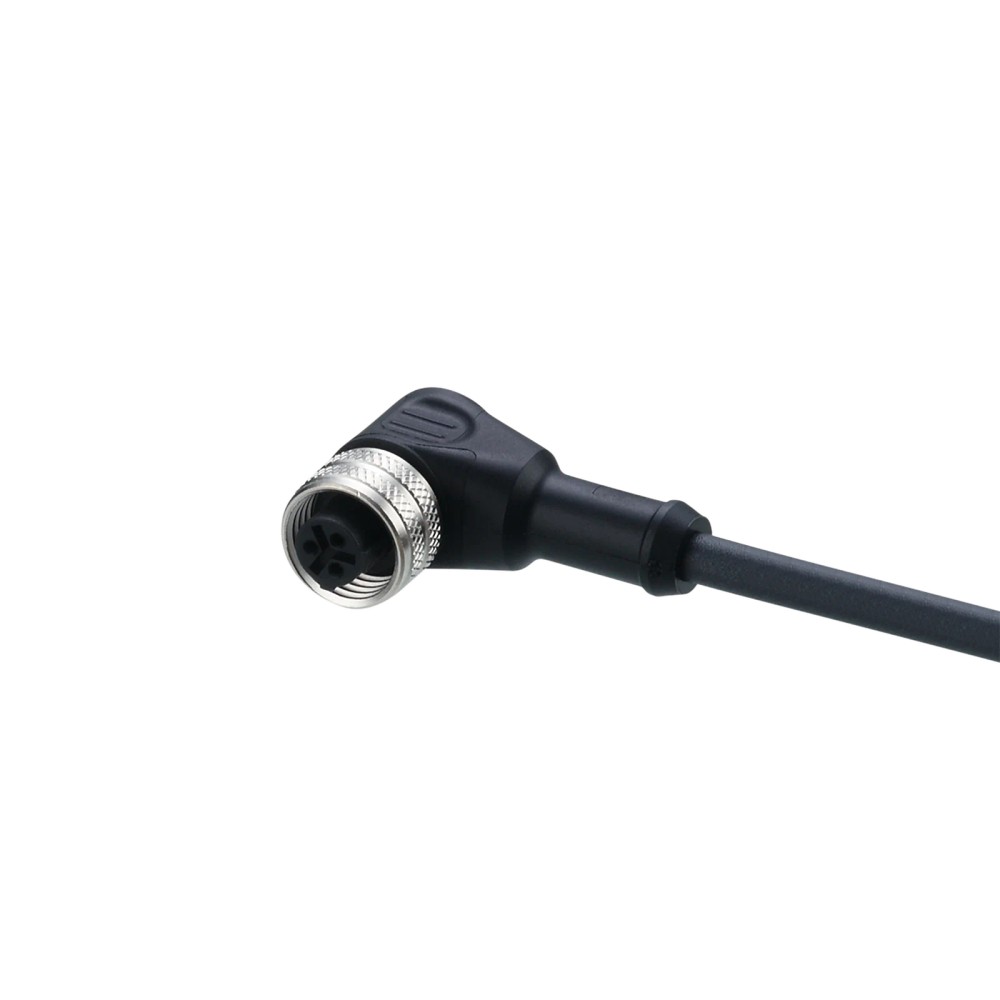

Imagem meramente ilustrativa

R$ 382,20

Nossos preços são com impostos.

Sem estoque, prazo de entrega será maior

Referência do fabricante: E12286
EAN: 4021179259538
NCM do produto: 85444200

Destaques do Produto Conector Fêmea 1/2″...mais

Fechar menu

Saiba mais sobre: "E12286 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PUR 3 Contatos Angular"

Destaques do Produto

Conector

Fêmea 1/2″ angular, codificação C

Contatos

Comprimento

10 m

Tensão de operação

< 250 V AC / < 300 V DC

Proteção e material

IP 67; cabo PUR sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12286 IFM — cabo de conexão com conector fêmea 1/2″ angular, 3 contatos, 10 m, PUR

O E12286 é um cabo de conexão IFM com conector fêmea angular de 1/2″ e 3 contatos, destinado a conexões em aplicações industriais e de automação. Possui 10 m de comprimento, revestimento de PUR e grau de proteção IP 67. A tensão de operação especificada é inferior a 250 V AC e inferior a 300 V DC; o cabo é sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12286
Tipo de conector	Fêmea, 1/2″ angular, codificação C
Número de contatos	3
Comprimento do cabo	10 m
Material do cabo	PUR, sem halogênio
Tensão de operação	< 250 V AC / < 300 V DC
Grau de proteção	IP 67
Diâmetro do cabo	5,2 mm
Temperatura ambiente	−25…90 °C
Seção e composição dos condutores	3 × 0,5 mm²; 64 × Ø 0,1 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea angular de 1/2″, codificação C, com 3 contatos e cabo de 10 m.
Aplicações dentro da tensão de operação especificada e da faixa de temperatura ambiente de −25…90 °C.
Instalações que requeiram cabo PUR sem halogênio e grau de proteção IP 67, respeitadas as condições de montagem e uso do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão exigida for de outro formato, tamanho, codificação ou número de contatos; confirmar a interface do equipamento antes da compra.
Não utilizar fora dos limites informados de tensão ou temperatura ambiente.
Não presumir compatibilidade com protocolo, dispositivo ou pinagem específico sem validar a documentação do equipamento conectado.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: conexão em aplicações industriais e de automação industrial.
Possibilidade condicionada: instalações que requerem cabo de 10 m, conector fêmea angular de 1/2″ com codificação C e 3 contatos, desde que a pinagem, a tensão e as condições ambientais sejam compatíveis com os equipamentos envolvidos.
Em aplicações móveis, a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; observar também o raio mínimo de flexão e as demais condições especificadas.
O grau IP 67 não dispensa a verificação das condições de acoplamento e montagem necessárias para atingir a proteção da instalação.

COMO ESCOLHER

Antes de comprar o E12286 IFM — cabo de conexão com conector fêmea 1/2″ angular, 3 contatos, 10 m, PUR, verifique estes pontos:

Escolha o E12286 quando

A interface requerida for um conector fêmea angular de 1/2″, codificação C, com 3 contatos, e forem adequados o comprimento de 10 m, a tensão nominal indicada e as condições ambientais especificadas.

Procure outra configuração quando

O equipamento exigir conector reto, outra codificação ou quantidade de contatos diferente, ou quando o percurso requerer comprimento diferente de 10 m. A ficha não identifica protocolos ou modelos de dispositivos compatíveis; confirme esses pontos na documentação do fabricante do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM	Fabricante informado para o produto.
Código / SKU	E12286	Identificação do produto no anúncio.
GTIN	4021179259538	Código comercial informado.
Part number do anúncio	E12286	Referência indicada nos dados básicos do anúncio.
Part number do catálogo	ADOAA030MSS0010H03	Referência adicional presente nos dados do catálogo.
Categoria	Tecnologia de conexão / cabos de conexão	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no catálogo.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite informado pelo fabricante.
Tensão de operação DC	< 300 V DC	Limite informado nos dados do catálogo.
Condutores	3 × 0,5 mm² (64 × Ø 0,1 mm)	Composição especificada para o cabo.
Cores dos fios	BN = marrom; BU = azul; GN/YE = verde/amarelo	Identificação de cores indicada na ficha; confirmar a pinagem no documento do fabricante.

Conexão elétrica
Tipo de conector	Conector fêmea 1/2″ angular	Formato e tamanho da conexão informados para o produto.
Codificação	C	Codificação especificada para a conexão.
Número de contatos	3	Quantidade de contatos indicada na ficha.
Corpo do conector	TPU, preto	Material e cor informados para o corpo da conexão.
Material de bloqueio / porca	Latão niquelado	Material da peça de bloqueio informado.
Torque máximo de aperto	0,6 Nm	Limite informado na especificação da conexão.

Cabo e materiais
Comprimento	10 m	Comprimento total especificado.
Material do revestimento	PUR	Material especificado para o cabo.
Livre de halogênio	Sim	Característica informada na ficha.
Diâmetro do cabo	5,2 mm	Dimensão nominal informada.
Material do invólucro	TPU	Material informado para o invólucro do conector.

Condições ambientais e movimento
Grau de proteção	IP 67	Grau informado para o produto; verificar as condições de acoplamento e instalação no documento do fabricante.
Temperatura ambiente	−25…90 °C	Faixa de temperatura ambiente especificada.
Ciclos de curvatura	> 2 milhões	Capacidade de ciclos indicada na ficha, sujeita às condições de aplicação especificadas pelo fabricante.
Esforço de torção	± 180 °/m	Valor informado para torção do cabo.
Raio de flexão em aplicação flexível	Mín. 10 × diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro nominal de 5,2 mm.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha; consultar as condições de aplicação do fabricante.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados mecânicos e dimensões

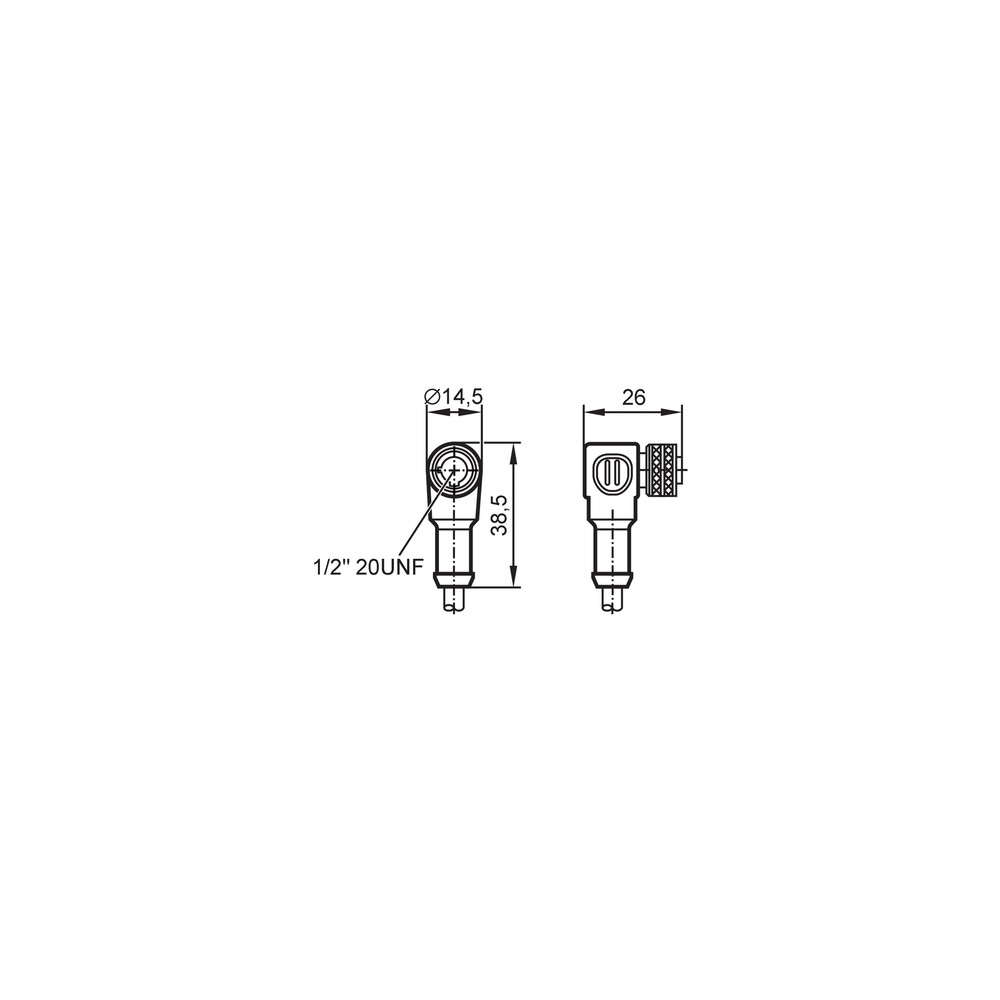

Dimensões do conector	26 × 14,5 × 38,5 mm	Dimensões informadas no catálogo.
Peso	386,5 g	Peso informado no catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de comunicação depende dos dispositivos e da aplicação; confirmar na documentação dos equipamentos conectados.

Conexões

Elétrica Cabo com 3 contatos, condutores 3 × 0,5 mm² e tensão de operação < 250 V AC / < 300 V DC. A disposição elétrica deve ser conferida com a pinagem do dispositivo conectado; não presumir compatibilidade apenas pelo encaixe mecânico.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada compatível com conector fêmea 1/2″, codificação C, 3 contatos, e requisitos elétricos dentro dos limites especificados.	✓	A configuração mecânica e o número de contatos correspondem, desde que a pinagem e a aplicação elétrica também sejam compatíveis.
Equipamento com conector de outra codificação, outro tamanho ou número de contatos diferente.	✗	A interface especificada para este cabo é fêmea 1/2″, codificação C, com 3 contatos.
Aplicação que exija tensão acima de < 250 V AC ou < 300 V DC, ou temperatura ambiente fora de −25…90 °C.	✗	Esses requisitos ultrapassam os limites informados para o produto.
Aplicação que dependa de protocolo de comunicação ou pinagem não confirmados na documentação dos dispositivos.	✗	A ficha do cabo não declara protocolo nem compatibilidade com dispositivos específicos; a conexão mecânica, por si só, não confirma compatibilidade elétrica ou de comunicação.

INSTALAÇÃO

Como instalar o E12286 IFM — cabo de conexão com conector fêmea 1/2″ angular, 3 contatos, 10 m, PUR

Confirme que o equipamento requer conector fêmea angular de 1/2″, codificação C, com 3 contatos.
Compare a pinagem e a identificação dos condutores com a documentação do equipamento antes de energizar.
Verifique se a tensão e a temperatura ambiente da aplicação permanecem dentro dos limites especificados.
Planeje o percurso considerando o comprimento do cabo, o diâmetro de 5,2 mm e o raio mínimo indicado para aplicação flexível.
Acople e aperte a conexão sem exceder o torque máximo de 0,6 Nm; evite torcer o cabo durante o aperto.
Após a montagem, inspecione o acoplamento e o encaminhamento do cabo; consulte a folha de dados para as condições completas de instalação e operação.

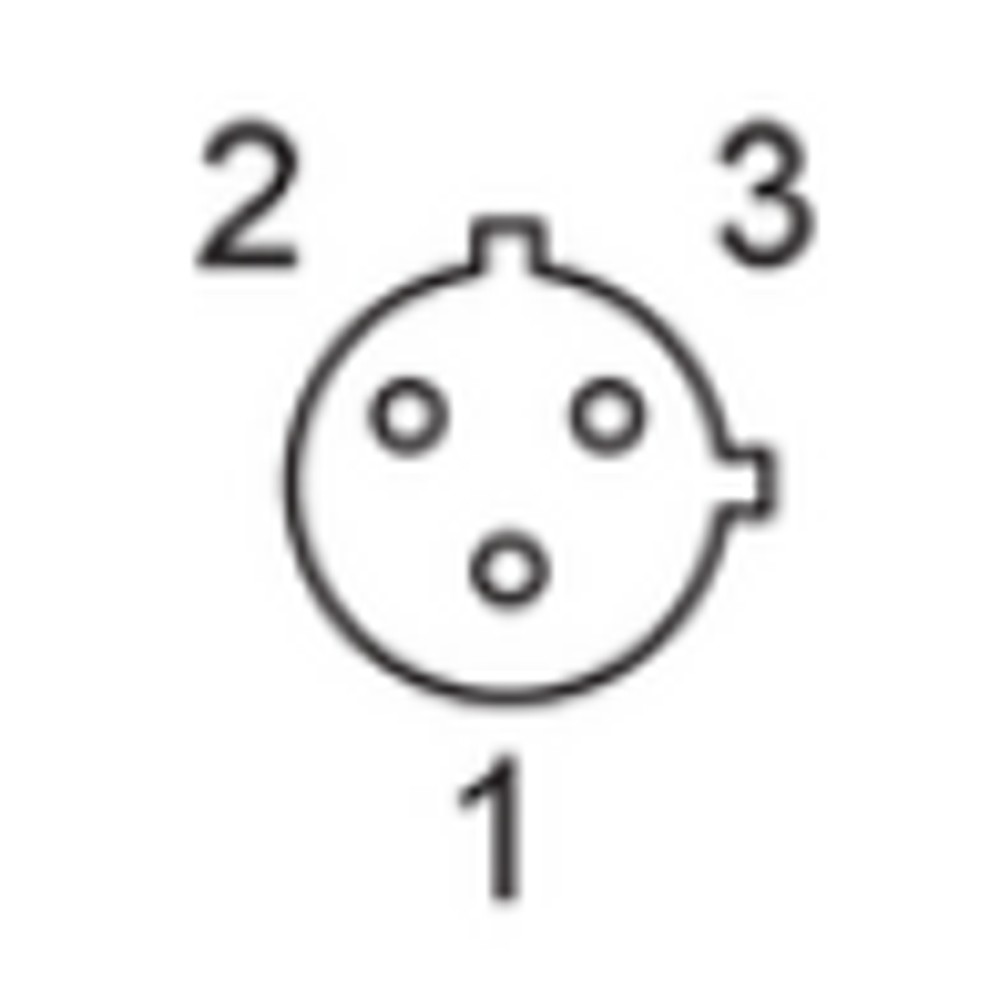

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não estabelece conexão elétrica após a montagem.	Pinagem do cabo não corresponde à configuração do equipamento ou contato não está corretamente acoplado.	Compare a pinagem e as cores dos condutores com os diagramas dos dois equipamentos e verifique o encaixe da conexão antes de substituir o cabo.
Conexão intermitente durante o movimento do cabo.	Raio de flexão, torção ou condições de movimento podem exceder os valores informados para a aplicação.	Inspecione o percurso e compare o raio de flexão, a torção e as condições de movimento com a folha de dados.
Umidade ou sujeira na região do conector.	Acoplamento ou montagem pode não atender às condições necessárias para a proteção IP 67.	Verifique o estado do conector e se o acoplamento foi montado conforme as instruções do fabricante; não conclua que o grau de proteção é mantido sem acoplamento adequado.
Dano ou deformação percebida na conexão após a montagem.	Torque de aperto pode ter excedido o máximo especificado ou a conexão pode ter sido montada sob esforço.	Inspecione o conector e confirme se o aperto respeitou o limite de 0,6 Nm; consulte a documentação antes de reutilizar uma conexão danificada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12286 — PT-BR (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12286 e para que serve?

É um cabo de conexão IFM com conector fêmea angular de 1/2″, codificação C e 3 contatos. A ficha o destina a aplicações industriais e de automação.

Quais são as características de conexão e tensão deste cabo?

Ele tem 3 contatos e tensão de operação inferior a 250 V AC e inferior a 300 V DC. A pinagem precisa ser conferida com a documentação dos equipamentos conectados.

O produto acompanha algum acessório?

A ficha informa embalagem com 1 peça e não lista acessórios adicionais. Portanto, acessórios não estão especificados como inclusos.

Este cabo serve para um equipamento com conector M12 ou outra codificação?

A ficha especifica conector fêmea de 1/2″, angular, codificação C. Não há informação que confirme compatibilidade com M12 ou com outra codificação.

Posso usar o E12286 em uma aplicação acima de 300 V DC?

Não, a tensão de operação especificada é inferior a 300 V DC. Não utilize o cabo fora desse limite.

Ele é indicado para temperaturas fora de −25…90 °C?

A faixa de temperatura ambiente informada é de −25 a 90 °C. A ficha não confirma operação fora dessa faixa.

O equipamento não funciona depois que conectei o cabo; o que verifico antes de trocar?

Confira se a pinagem do equipamento corresponde à do cabo e se o conector está totalmente acoplado. A ficha não declara compatibilidade com modelos específicos.

A conexão falha quando o cabo se movimenta; o que pode estar acontecendo?

Verifique se o percurso respeita o raio mínimo de flexão e os limites de movimento indicados pelo fabricante. Inspecione também o cabo e os contatos antes de substituir a peça.

Como escolho entre este cabo e uma versão com outro comprimento ou conector?

Escolha o E12286 quando forem necessários 10 m e conector fêmea angular de 1/2″, codificação C, com 3 contatos. Para outro comprimento, formato ou codificação, selecione uma configuração correspondente à interface do equipamento.

Que cuidados devo ter ao instalar e apertar o conector?

Confirme a pinagem antes de energizar e não exceda o torque máximo de 0,6 Nm. Consulte a folha de dados para os detalhes de montagem e operação.

GLOSSÁRIO TÉCNICO

Codificação C

Identificação da configuração mecânica do conector especificada para a conexão fêmea do cabo. (Ref.: codificação C)

Grau de proteção IP 67

Classificação de proteção informada para o produto; a instalação precisa respeitar as condições de acoplamento indicadas pelo fabricante. (Ref.: grau de proteção IP 67)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo PUR)

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 × diâmetro do cabo)

Esforço de torção

Valor de torção especificado para o cabo por unidade de comprimento. (Ref.: ± 180 °/m)
