Cabo de Ligação IFM M12 8 Polos 2m PUR

Pré-visualizar: E12281 IFM - Cabo de Ligação IFM M12 Automação Industrial 8 Polos, 2m, PUR, IP68

E12281 IFM - Cabo de Ligação IFM M12 Automação Industrial 8 Polos, 2m, PUR, IP68

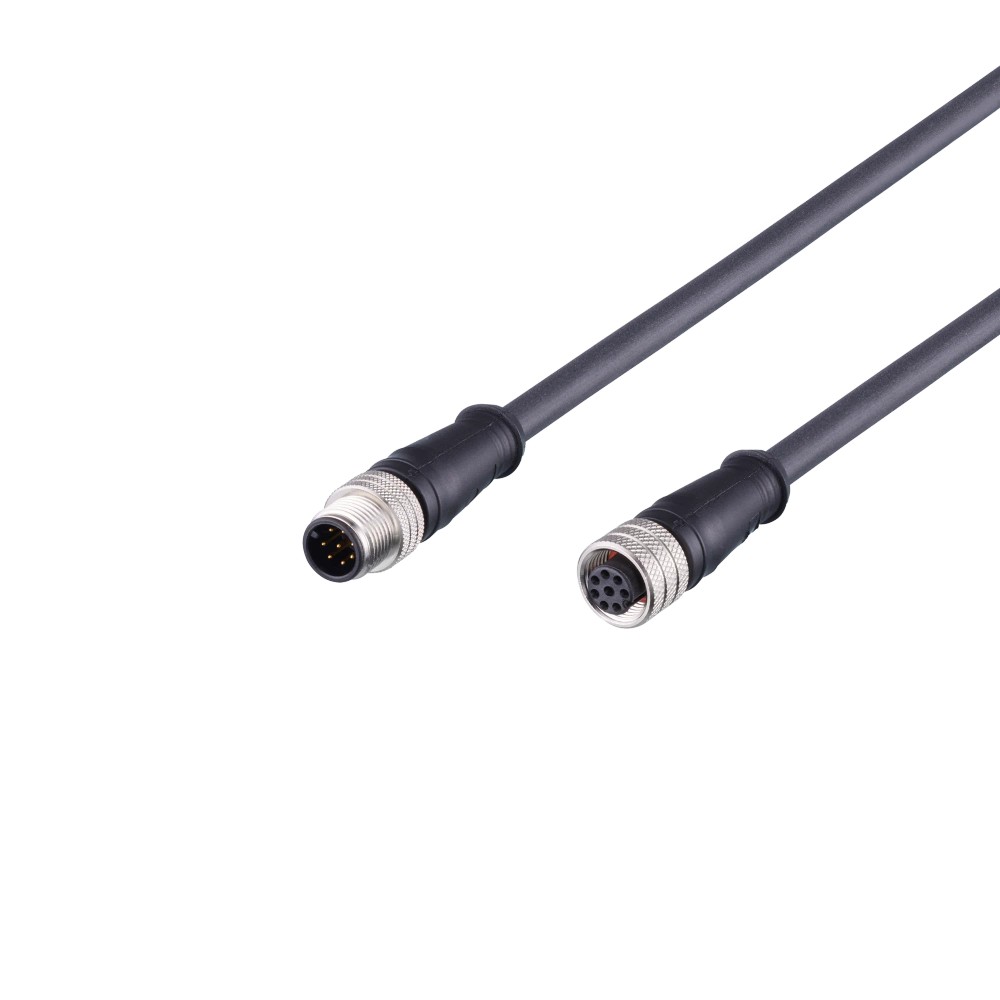

Imagem meramente ilustrativa

R$ 470,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12281
EAN: 4021179259484
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "E12281 IFM - Cabo de Ligação IFM M12 Automação Industrial 8 Polos, 2m, PUR, IP68"

Destaques do Produto

Tipo de Conector

M12 (8 polos)

Comprimento

2 metros

Material

PUR (Poliuretano)

Grau de Proteção

IP 68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12281 IFM - Cabo de Ligação IFM M12 Automação Industrial 8 Polos, 2m, PUR, IP68

O E12281 é um cabo de ligação industrial de 2 metros com conectores M12 de 8 polos. É projetado para automação, oferecendo alta durabilidade graças ao seu revestimento em PUR e proteção IP68. Essencial para conectar sensores e atuadores com segurança em ambientes industriais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E12281
Marca	IFM
Comprimento	2 m
Número de polos	8
Material	PUR
Grau de Proteção	IP 68
Temperatura	-25...80 °C
Tensão	< 30 V AC / < 36 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com sensores de alta densidade (8 polos).
Ambientes com presença de umidade ou lavagem (grau IP68).
Instalações que requerem ausência de halogênio (normas de segurança contra incêndio).

⚠ Considere outro se precisa de:

Conexões em portas de sensores com codificação diferente de A (ex: B, D, X).
Aplicações com submersão contínua em fluidos químicos não compatíveis com poliuretano (PUR).
Uso em locais onde o raio de curvatura seja inferior ao especificado para cabos PUR de 6.8mm.

APLICAÇÕES E USO

Sistemas de automação industrial que exigem conectividade de 8 polos.
Equipamentos sujeitos a ambientes com umidade ou limpeza frequente devido ao índice IP68.
Instalações onde a resistência a arrasto e abrasão é necessária (material PUR).

COMO ESCOLHER

Antes de comprar o E12281 IFM - Cabo de Ligação IFM M12 Automação Industrial 8 Polos, 2m, PUR, IP68, verifique estes pontos:

Quando escolher este cabo

Ideal quando sua aplicação exige um conector M12 de 8 polos, com necessidade de resistência a abrasão (PUR) e proteção contra líquidos (IP68) em um comprimento de 2 metros.

Quando buscar outra opção

Se a aplicação exigir um conector de codificação diferente de A, necessidade de cabo com blindagem (shielded) ou comprimento significativamente diferente que possa interferir na queda de tensão dos sensores conectados.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limite de isolamento e operação segura do cabo
Número de polos	8	Quantidade de condutores internos para sinal/energia

Dados Mecânicos
Comprimento	2 m	Extensão linear total do cabo
Material do invólucro	PUR	Material externo resistente a abrasão
Diâmetro do cabo	6.8 mm	Dimensão física para passagem em calhas
Seção transversal	0.25 mm²	Capacidade nominal de condução de corrente
Material da porca	Latão, niquelado	Material de bloqueio mecânico do conector

Condições Ambientais
Grau de Proteção	IP 68	Resistência à entrada de poeira e água
Temperatura ambiente	-25...80 °C	Faixa térmica operacional permitida

COMPATIBILIDADE

Comunicação

• Protocolos genéricos de sinal analógico/digital baseados em 8 pinos

Conexões

Elétrica 1 x M12 reto, 8 polos

Processo M12 (8 polos, codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de líquidos/lavagem	✓	O cabo possui grau de proteção IP68, adequado para imersão.
Conexão em sensores com conector M12 (codificação A)	✓	A interface M12 codificação A é o padrão deste produto.
Conexão em portas M12 (codificação B ou D)	✗	O padrão de codificação é incompatível mecanicamente.
Ambientes com altas exigências mecânicas (arraste)	✓	O revestimento em PUR oferece alta resistência mecânica e durabilidade.

INSTALAÇÃO

Como instalar o E12281 IFM - Cabo de Ligação IFM M12 Automação Industrial 8 Polos, 2m, PUR, IP68

Limpe os contatos do conector e do dispositivo de recepção.
Alinhe a ranhura de codificação do conector macho com a fêmea.
Insira o conector M12 totalmente até o encaixe.
Gire a porca de bloqueio manualmente até o fim.
Aplique torque de 0,7 a 0,9 Nm utilizando ferramenta adequada, se necessário.
Verifique a estabilidade do sinal no painel de controle ou dispositivo.

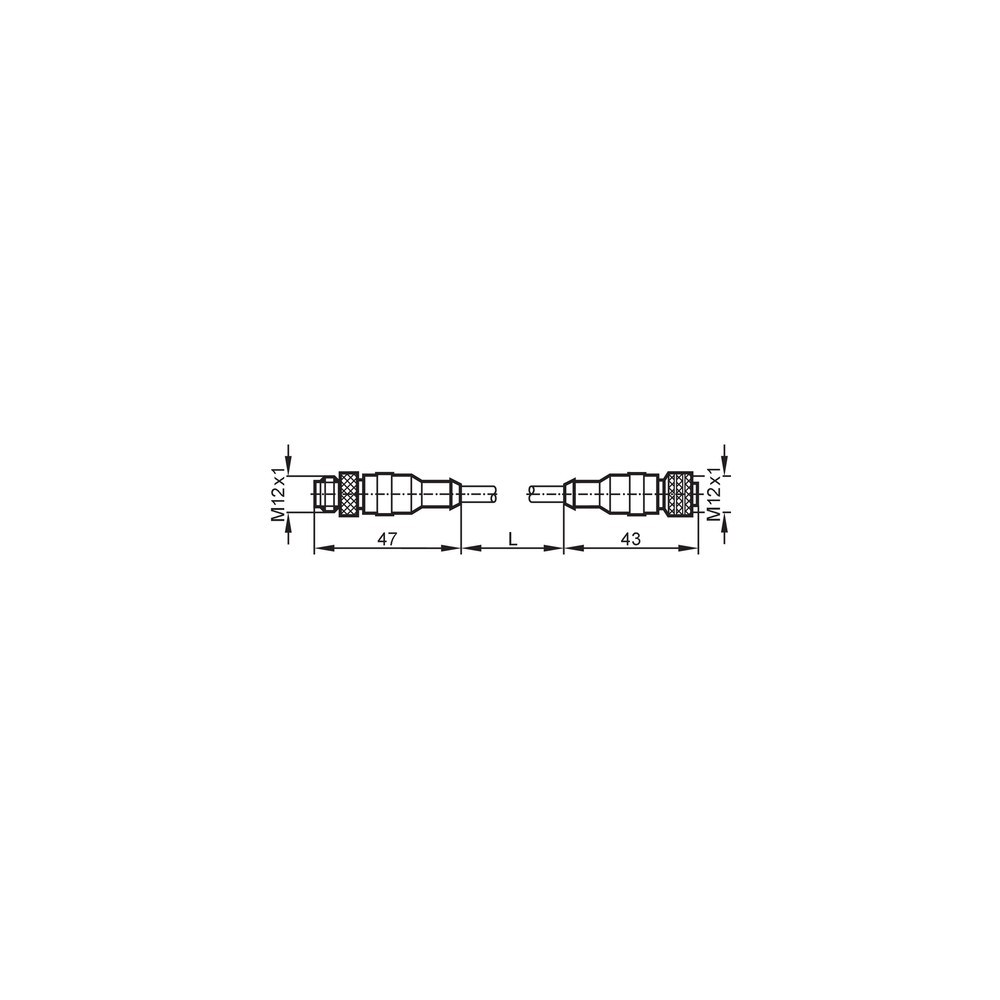

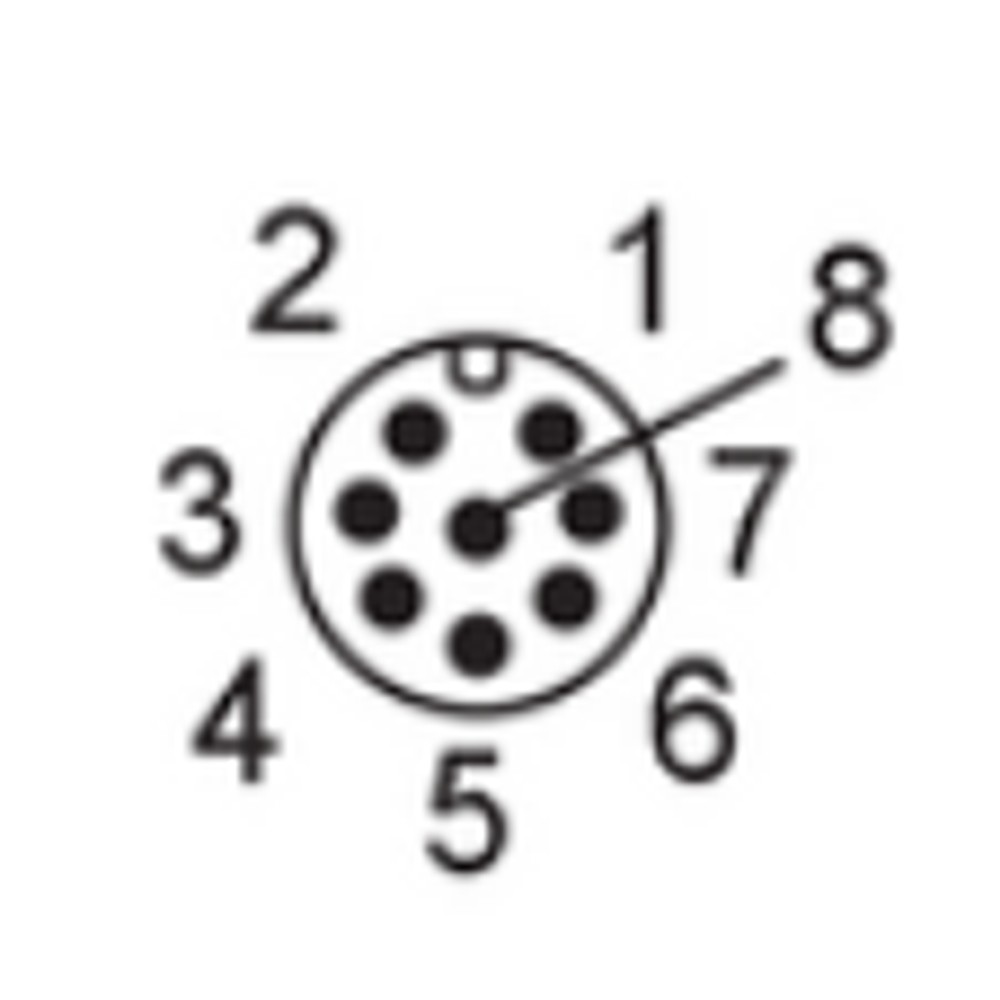

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector ou falha de sinal intermitente.	Torque de aperto incorreto abaixo do especificado (0,7 Nm).	Verificar se a porca está firmemente travada e o anel de vedação está posicionado.
Rompimento interno dos fios ou falha de continuidade.	Flexão excessiva fora do raio permitido.	Testar continuidade com multímetro enquanto manipula o trecho do cabo.
Aumento de resistência elétrica ou falha de comunicação.	Contaminação dos pinos com óleo ou poeira.	Inspecionar visualmente os pinos do conector M12.
Superaquecimento do cabo ou curto-circuito.	Excesso de tensão na instalação.	Medir a carga do circuito e comparar com a seção de 0.25 mm².

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico E12281 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o cabo de ligação IFM E12281?

O cabo E12281 é um cabo de conexão industrial com conectores M12 de 8 polos, projetado para transmissão de sinais e energia em sistemas de automação.

Quais são as especificações técnicas principais deste cabo?

Este modelo possui comprimento de 2 metros, revestimento em PUR (Poliuretano) livre de halogênio, grau de proteção IP68 e conectores M12 de 8 polos.

Posso utilizar este cabo em conexões que não sejam M12?

Não, este cabo é específico para interfaces M12 de 8 polos. Não deve ser utilizado em conexões M8, M16 ou interfaces com codificação diferente da 'A' especificada.

Existem restrições de aplicação para o revestimento em PUR?

Não é recomendado para áreas com exposição a solventes agressivos não compatíveis com o PUR ou aplicações onde o raio de curvatura dinâmico exceda as especificações de fadiga do material.

Como diagnosticar falhas na conexão deste cabo?

Sintomas de falha incluem interrupção de sinal ou perda de comunicação intermitente. Verifique se o torque de aperto (0,7...0,9 Nm) foi respeitado e se não há danos mecânicos no cabo.

O que verificar antes de trocar o cabo por suspeita de falha?

Se houver erro de leitura nos sensores, verifique a integridade dos 8 pinos e se o conector está totalmente rosqueado, evitando entrada de umidade no contato.

Devo comprar este cabo de 2m ou uma alternativa de outro comprimento?

Este produto é um componente de conexão avulso. A escolha entre este modelo e um cabo injetado de comprimento fixo depende da necessidade de customização do layout físico da máquina.

Este cabo é melhor que uma versão em PVC comum?

Sim, a versão com PUR é tecnicamente superior para ambientes com arraste ou necessidade de alta resistência mecânica em comparação com cabos de PVC padrão.

Como garantir a estanqueidade IP68 na instalação?

Para a instalação, alinhe os pinos conforme a codificação A, encaixe o conector e rosqueie até atingir o torque recomendado de 0,7 a 0,9 Nm para garantir a vedação IP68.

Qual a procedência deste cabo e como é feita a compra?

A origem é garantida pela IFM Electronic, sendo um item industrial padrão de linha, faturado diretamente pelo fornecedor conforme a nota fiscal emitida.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo com alta resistência mecânica e flexibilidade (Ref.: Material de revestimento).

IP68

Grau de proteção contra poeira e imersão prolongada em água sob pressão especificada (Ref.: Grau de proteção).

Codificação A

Padrão de pinagem e geometria do conector M12, garantindo compatibilidade entre dispositivos (Ref.: Conexão elétrica).

Sem Halogênio

Característica do material que não libera gases tóxicos ou corrosivos em caso de combustão (Ref.: Característica especial).

Torque de aperto

Força de rotação aplicada na porca do conector para garantir vedação e contato elétrico correto (Ref.: Torque de aperto).
