Conector M12 IFM E12261 - 4 Polos Reto IP67

Pré-visualizar: E12261 IFM - Conector Plugável M12 IFM Automação Industrial 4 Polos Reto IP67

E12261 IFM - Conector Plugável M12 IFM Automação Industrial 4 Polos Reto IP67

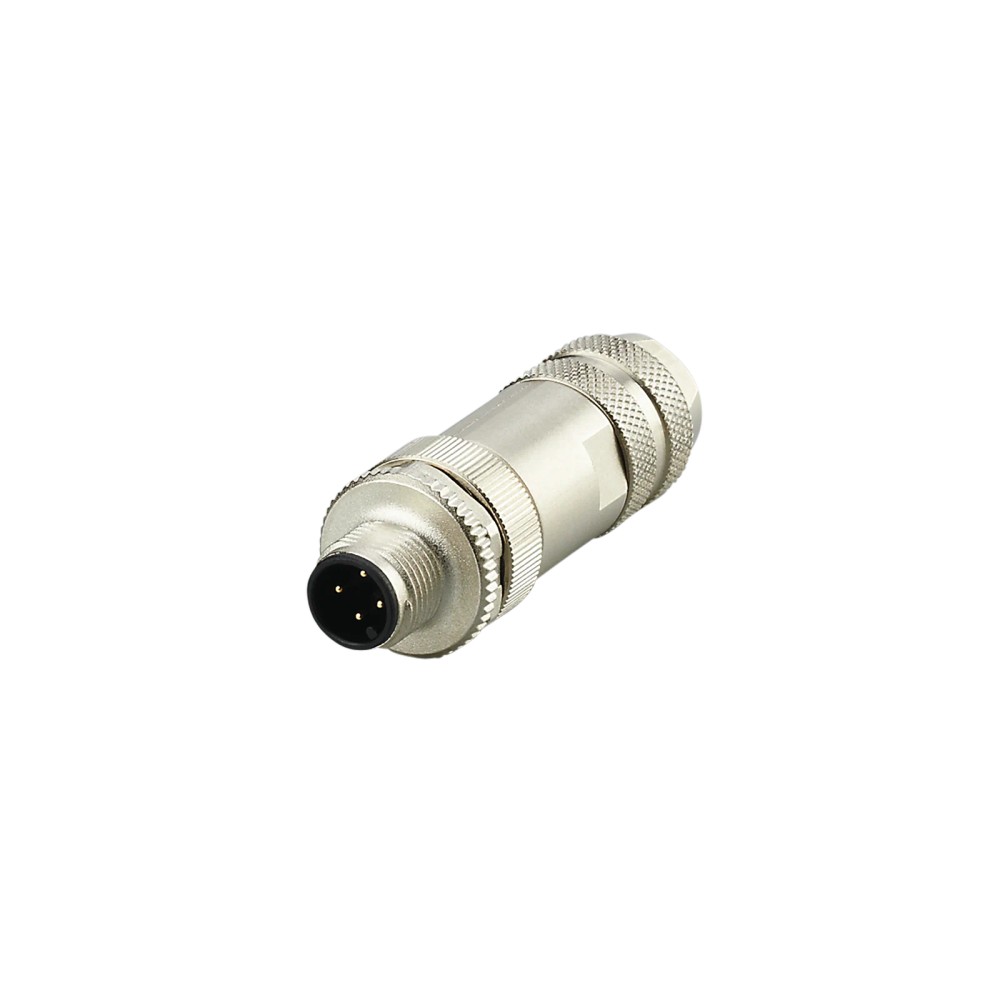

Imagem meramente ilustrativa

R$ 235,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12261
EAN: 4021179248426
NCM do produto: 85369090

Destaques do Produto Conexão M12, montagem...mais

Fechar menu

Saiba mais sobre: "E12261 IFM - Conector Plugável M12 IFM Automação Industrial 4 Polos Reto IP67"

Destaques do Produto

Conexão

M12, montagem reta

Configuração

4 polos, codificação A

Cabo compatível

Diâmetro externo de 6 a 8 mm

Limites elétricos

< 250 V AC/DC; corrente nominal de 4 A (...40 °C)

Proteção

IP67

Condutores

Terminais parafusados; seção até 0,75 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector plugável macho M12 IFM E12261, 4 polos, reto, codificação A, IP67

O IFM E12261 é um conector macho M12 customizável de 4 polos, destinado a conexões em aplicações de automação industrial. Possui montagem reta, contatos banhados a ouro e grau de proteção IP67 quando conectado conforme as condições aplicáveis. Opera abaixo de 250 V AC/DC e aceita cabo com diâmetro externo de 6 a 8 mm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12261
Conexão e formato	M12, reto

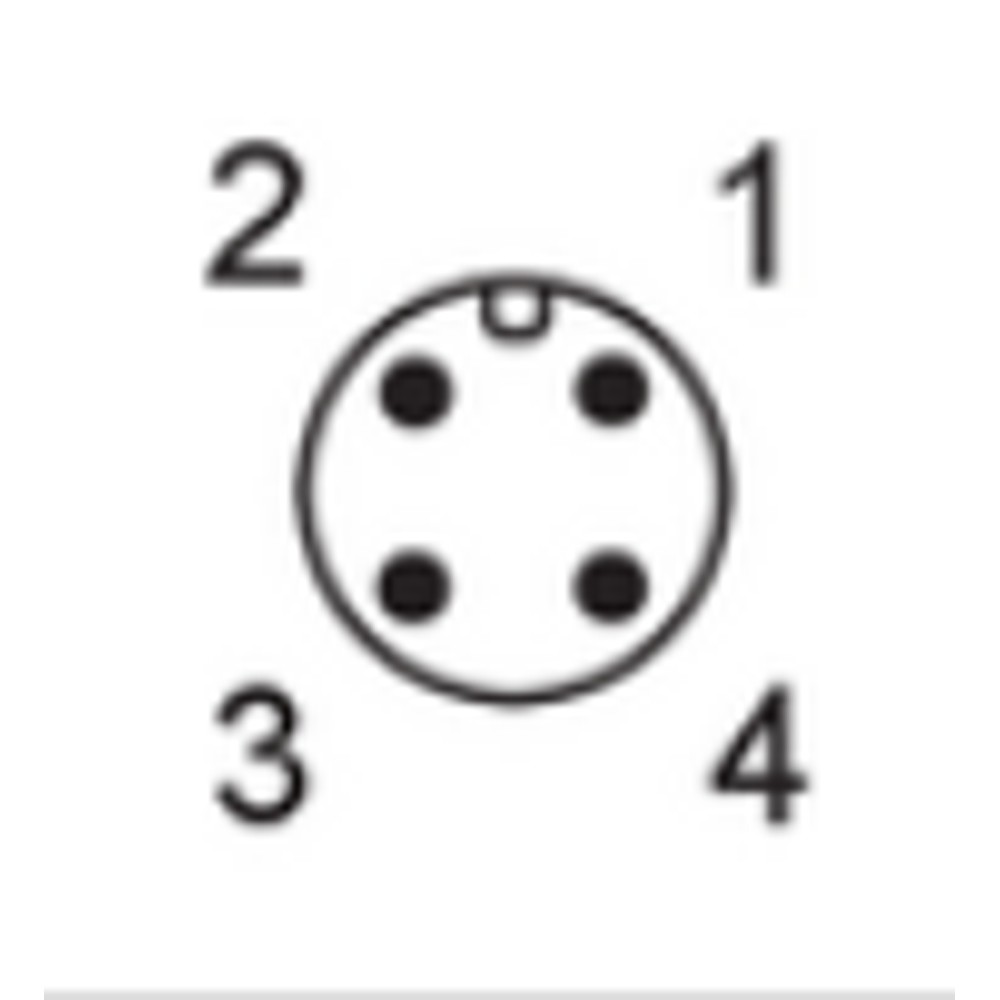

Número de polos e codificação	4 polos, codificação A
Tensão de operação	< 250 V AC/DC
Corrente nominal	4 A (...40 °C)
Grau de proteção	IP67
Diâmetro do cabo	6...8 mm
Seção transversal dos condutores	Até 0,75 mm²; terminais parafusados
Temperatura ambiente	-25...85 °C
Dimensões e peso	20 x 20 x 62 mm; 44,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de conector macho M12 de 4 polos em aplicações de automação industrial que utilizem codificação A e correspondam aos limites elétricos e mecânicos informados.
Terminação de cabo com diâmetro externo de 6 a 8 mm e condutores com seção transversal de até 0,75 mm², usando os terminais parafusados do conector.
Instalações que requerem proteção IP67 na conexão montada, respeitando as condições de instalação e acoplamento do fabricante.

⚠ Considere outro se precisa de:

Não selecionar para cabo com diâmetro externo fora da faixa de 6 a 8 mm ou condutores acima de 0,75 mm² sem confirmação de compatibilidade pelo fabricante.
Não usar acima de < 250 V AC/DC ou além da corrente nominal de 4 A (...40 °C).
Não presumir compatibilidade com conectores de outra codificação, número de polos ou geometria sem conferir o dispositivo correspondente.

APLICAÇÕES E USO

Uso indicado na ficha: aplicações industriais e automação industrial, como terminação de cabos para interfaces M12 correspondentes. A compatibilidade depende da codificação, dos polos, da pinagem e dos limites elétricos do dispositivo conectado.
Pode ser considerado em montagem que requeira IP67 quando o conjunto estiver corretamente montado e conectado; a ficha não detalha condições de imersão ou procedimentos específicos de vedação.
A operação deve respeitar a temperatura ambiente de -25 a 85 °C, a corrente nominal de 4 A (...40 °C), a tensão abaixo de 250 V AC/DC e as dimensões de cabo e condutores informadas. A aplicação concreta deve ser validada pelo projeto e pelo datasheet.

COMO ESCOLHER

Antes de comprar o Conector plugável macho M12 IFM E12261, 4 polos, reto, codificação A, IP67, verifique estes pontos:

Escolha o E12261 quando

A aplicação requer um conector macho M12 reto, de 4 polos e codificação A, com terminação parafusada para cabo de 6 a 8 mm, condutores de até 0,75 mm² e operação dentro dos limites elétricos e ambientais especificados.

Considere outra configuração quando

O dispositivo exigir número de polos, codificação ou formato diferente, ou quando o cabo e os condutores estiverem fora das dimensões aceitas. Confirme no datasheet do dispositivo e do conector a correspondência mecânica e elétrica antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada nos dados do produto.
Código do produto / SKU / part number	E12261	Identificação do componente no anúncio.
Tipo	Conector macho customizável, plugável	Conector para montagem e terminação em cabo.
Aplicação indicada	Aplicações industriais / automação industrial	Aplicação informada na ficha.
Categoria	Tecnologia de conexão	Classificação do produto.
GTIN	4021179248426	Identificador comercial informado.
NCM	8536.90.90	Classificação fiscal informada.

Dados elétricos
Tensão de operação	< 250 V AC/DC	Limite de operação declarado.
Corrente nominal	4 A (...40 °C)	Capacidade de carga total informada com referência a 40 °C.
Número de polos	4	Quantidade de contatos do conector.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.
Seção transversal dos condutores	Até 0,75 mm²	Referência para terminais parafusados.
Tipo de terminação	Parafusados	Método de conexão dos condutores indicado.
Protocolo de comunicação	Não especificado	A ficha não declara protocolo; não inferir compatibilidade de protocolo pela codificação.

Conexão e dados mecânicos
Tipo de conexão	M12, reto	Interface e orientação do conector.
Codificação	A	Identificação mecânica da interface; verificar correspondência no dispositivo.
Material do invólucro	Zinco moldado sob pressão, niquelado	Material e acabamento declarados.
Material da porca / bloqueio	Latão niquelado	Material indicado para o elemento de bloqueio.
Diâmetro externo do cabo	6...8 mm	Faixa de cabo indicada para a montagem.
Dimensões	20 x 20 x 62 mm	Dimensões informadas na ficha.
Peso	44,5 g	Massa indicada para o produto.

Condições ambientais e proteção
Grau de proteção	IP67	Grau declarado para a conexão; a montagem e o acoplamento devem seguir as instruções do fabricante.
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente informada.
Isento de silicone	Sim	Característica declarada na ficha.

COMPATIBILIDADE

Comunicação

• Não é informado protocolo de comunicação específico; trata-se de um conector passivo, sem protocolo indicado na ficha.

• A codificação A e a configuração de 4 polos descrevem a interface do conector, mas não comprovam compatibilidade com qualquer protocolo ou equipamento.

Conexões

Elétrica Conector macho M12, 4 polos, codificação A, com terminais parafusados para condutores de até 0,75 mm². Tensão de operação < 250 V AC/DC e corrente nominal de 4 A (...40 °C). A compatibilidade elétrica depende também da pinagem e dos requisitos do dispositivo conectado, que não estão detalhados na ficha.

Processo Não se aplica: é um componente de conexão elétrica, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão a dispositivo com interface fêmea M12 de 4 polos, codificação A, e requisitos elétricos dentro dos limites indicados	✓	A interface e os limites descritos correspondem; conferir também a pinagem do dispositivo antes de ligar.
Cabo com diâmetro externo de 6 a 8 mm e condutores de até 0,75 mm²	✓	Essas dimensões correspondem aos dados mecânicos e aos terminais parafusados informados.
Aplicação com tensão acima de < 250 V AC/DC ou corrente acima de 4 A (...40 °C)	✗	A condição excede os limites elétricos declarados para o conector.
Dispositivo com codificação, número de polos ou interface mecânica diferente	✗	A ficha identifica este produto como M12, 4 polos, codificação A; não há evidência de compatibilidade com interfaces diferentes.

INSTALAÇÃO

Como instalar o Conector plugável macho M12 IFM E12261, 4 polos, reto, codificação A, IP67

Confirme que a interface do dispositivo é M12, macho/fêmea compatível, de 4 polos e codificação A; verifique a pinagem no respectivo datasheet.
Verifique que o cabo tem diâmetro externo entre 6 e 8 mm e que os condutores são de até 0,75 mm².
Desenergize o circuito e prepare o cabo conforme as instruções do fabricante; o comprimento de decapagem não está especificado nesta ficha.
Insira cada condutor no terminal correspondente conforme a pinagem do equipamento e aperte os terminais parafusados conforme o procedimento do fabricante.
Monte o cabo no conector, confira o assentamento e o bloqueio mecânico e acople à interface correspondente sem forçar o alinhamento.
Antes de energizar, confira continuidade, ausência de curto entre condutores, pinagem, limites elétricos e condição de montagem para a proteção IP67.

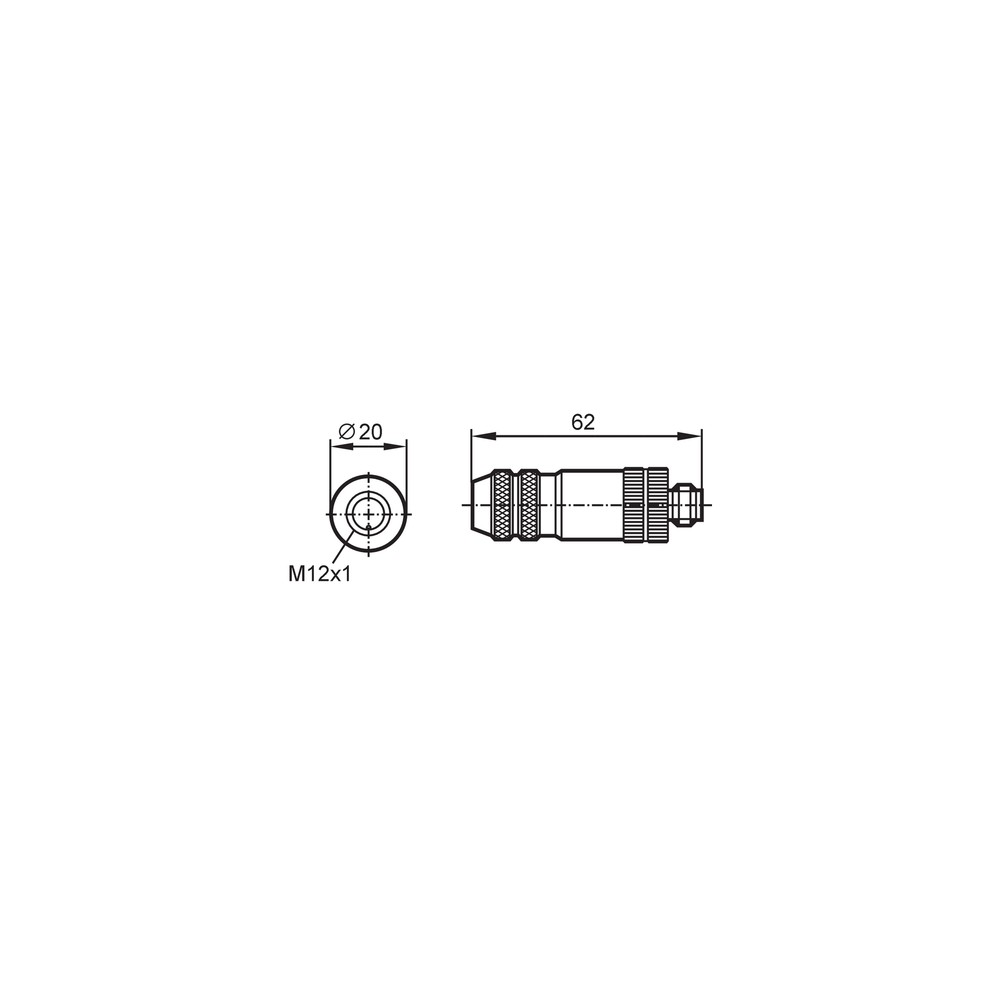

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não é possível acoplar o conector ao dispositivo sem esforço excessivo.	Interface com codificação, número de polos ou orientação incompatível, ou desalinhamento durante o acoplamento.	Compare a codificação A e os 4 polos com a interface do dispositivo; inspecione alinhamento e estado das roscas sem forçar.
A conexão não conduz sinal ou alimentação após a montagem.	Condutores ligados a terminais incorretos, aperto inadequado ou falha no cabo.	Com o circuito desenergizado, confira a pinagem no datasheet do equipamento e teste continuidade entre cada condutor e o contato correspondente.
A conexão aquece ou apresenta interrupção sob carga.	Corrente acima da capacidade nominal, contato mal terminado ou condutor fora da seção prevista.	Meça a corrente em operação e compare com 4 A (...40 °C); verifique terminação parafusada e seção do condutor, limitada a 0,75 mm².
Há entrada de umidade na conexão montada.	Acoplamento incompleto, montagem incorreta ou condição de uso incompatível com a proteção declarada.	Inspecione o assentamento e o bloqueio do conector e consulte as instruções do fabricante para instalação e limites de uso do IP67.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12261 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12261 e para que serve?

É um conector macho customizável M12, reto, de 4 polos e codificação A. Serve para terminar um cabo e conectá-lo a uma interface correspondente em aplicações industriais.

O que preciso conferir para saber se ele é compatível com meu dispositivo?

Confira a conexão M12, a codificação A, os 4 polos e a pinagem do dispositivo. Verifique também tensão, corrente e correspondência dos terminais antes da ligação.

Esse conector serve para qualquer cabo M12?

Não é possível afirmar compatibilidade com qualquer cabo ou dispositivo M12. A ficha indica cabo com diâmetro externo de 6 a 8 mm e condutores de até 0,75 mm²; codificação e pinagem também precisam corresponder.

Posso usar o E12261 em uma aplicação com mais de 4 A?

Não conforme a capacidade indicada: a corrente nominal informada é 4 A (...40 °C). Para outra condição de carga, selecione um componente dimensionado para os requisitos do circuito.

O conector é adequado para tensão acima de 250 V?

A ficha especifica tensão de operação < 250 V AC/DC. Não use essa especificação como autorização para operar em tensão igual ou superior ao limite.

O que verificar se não consigo acoplar o conector?

Confira se a interface é M12 de 4 polos e codificação A e se está alinhada. Não force o acoplamento; confirme também a correspondência mecânica no datasheet do dispositivo.

O que pode causar falha de sinal depois de montar o conector?

Uma causa possível é a ligação incorreta dos condutores aos terminais. Com o circuito desenergizado, confira a pinagem do equipamento e teste a continuidade de cada via antes de substituir o conector.

Devo comprar este conector ou procurar outra versão?

Escolha o E12261 se a aplicação exigir M12 reto, 4 polos, codificação A e aceitar os limites elétricos e as dimensões de cabo especificadas. Procure outra configuração se a interface ou os requisitos do cabo forem diferentes.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Consulte o anúncio ou o fornecedor para confirmar o conteúdo da embalagem.

Como montar o cabo sem comprometer a conexão?

Use condutores de até 0,75 mm² e cabo de 6 a 8 mm de diâmetro externo, seguindo a pinagem e as instruções do fabricante. A ficha não informa comprimento de decapagem nem torque, portanto consulte o datasheet antes da montagem.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento da interface M12 usada para distinguir a geometria de acoplamento; confirme a codificação correspondente no dispositivo. (Ref.: Codificação A)

IP67

Grau de proteção declarado para o conector montado; a condição efetiva depende da instalação e do acoplamento conforme as instruções do fabricante. (Ref.: Grau de proteção IP67)

Seção transversal

Área nominal do condutor que pode ser conectado aos terminais; nesta ficha, até 0,75 mm². (Ref.: Seção transversal dos condutores)

Corrente nominal

Corrente de carga indicada para a condição de referência informada pelo fabricante. (Ref.: 4 A (...40 °C))

Terminais parafusados

Tipo de terminação em que os condutores são fixados por parafusos no conector. (Ref.: Terminais parafusados)
