Cabo de Conexão Fêmea M12 IFM 10m

Pré-visualizar: E12260 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP67

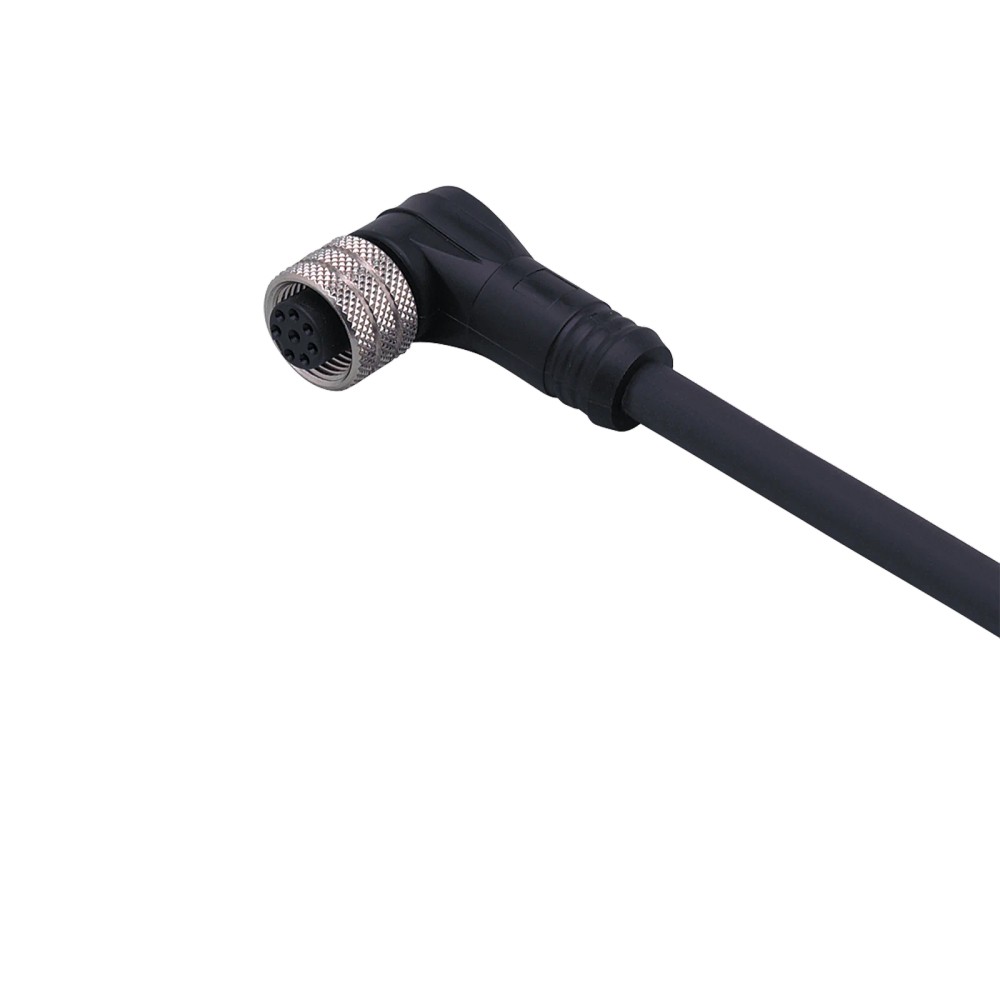

E12260 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP67

Imagem meramente ilustrativa

R$ 578,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12260
EAN: 4021179248419
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E12260 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR IP67"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A

Comprimento

10 m

Extremidade do cabo

Aberta

Revestimento

PUR

Proteção

IP67

Tensão de operação informada no anúncio

< 30 V AC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12260 IFM – Cabo de Conexão Fêmea M12, 10 m, PUR, IP67

O IFM E12260 é um cabo de conexão com conector fêmea M12 para interligar componentes em aplicações industriais e de automação. Possui 10 m de comprimento, revestimento PUR e grau de proteção IP67. O conector tem contatos banhados a ouro e a tensão de operação informada no anúncio é inferior a 30 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	E12260
Tipo de conexão	Conector fêmea M12, angular, com extremidade aberta
Comprimento do cabo	10 m
Material do cabo	PUR
Grau de proteção	IP67
Tensão de operação	< 30 V AC
Contatos	8, banhados a ouro
Corrente nominal	2 A (...40 °C)
Temperatura de operação	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requerem cabo de conexão com conector fêmea M12 e 10 m de comprimento.
Instalações que utilizem conector M12 angular, codificação A, com 8 contatos, e extremidade aberta compatível com a ligação prevista.
Aplicações dentro dos limites informados de tensão, corrente nominal e temperatura.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 10 m sem confirmar a necessidade de extensão ou substituição do cabo.
Não usar em uma ligação que exceda a tensão de operação informada no anúncio (< 30 V AC) ou a corrente nominal de 2 A (...40 °C).
Não presumir que a extremidade aberta se conecta diretamente a um equipamento específico: a terminação e a atribuição dos condutores devem ser verificadas no esquema do sistema.

APLICAÇÕES E USO

Aplicação indicada: conexão de componentes em instalações industriais e sistemas de automação, conforme a categoria informada na ficha. Verifique se os conectores, a pinagem e os requisitos elétricos do equipamento correspondem aos do cabo.
Possibilidade de uso: passagem de uma ligação de até 10 m entre um equipamento com interface compatível e uma terminação aberta. A adequação depende do esquema elétrico da instalação e deve ser confirmada antes da ligação.
Condições informadas: temperatura de operação de -25...80 °C, grau de proteção IP67 e corrente nominal de 2 A (...40 °C). Não exceda os limites aplicáveis e confirme as condições de instalação no datasheet.
A ficha não informa protocolo, dispositivo específico, resistência química ou condição de flexão dinâmica; não presuma compatibilidade com base apenas no formato M12.

COMO ESCOLHER

Antes de comprar o E12260 IFM – Cabo de Conexão Fêmea M12, 10 m, PUR, IP67, verifique estes pontos:

Escolha o E12260 quando

A aplicação exigir cabo de 10 m com conector fêmea M12 angular, codificação A, 8 contatos e extremidade aberta, dentro dos limites elétricos e ambientais especificados.

Verifique outra configuração quando

A instalação exigir outro comprimento, outro tipo de conector ou uma terminação diferente. Confirme a pinagem e os requisitos elétricos do equipamento conectado antes da seleção; a ficha não identifica um modelo específico de dispositivo compatível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea	Categoria funcional informada na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU	E12260	Código do produto.
Part number	ADOAH080MSS0010H08	Identificação apresentada nos dados técnicos complementares.
GTIN	4021179248419	Identificador comercial informado no anúncio.
Aplicação	Aplicações industriais e automação industrial	Uso indicado na ficha.
Categoria	Tecnologia de conexão	Classificação do produto.
NCM	8544.42.00	Código fiscal informado nos dados do produto.

Conexão elétrica
Conector	1 x M12, fêmea, angular, codificação A	Interface do lado do conector.
Contatos do conector	8, dourados / banhados a ouro	Quantidade e acabamento informados na ficha.
Extremidade oposta	Aberta	A terminação deve ser conectada conforme o projeto e a pinagem aplicável.
Tensão de operação	< 30 V AC	Valor informado nos dados prioritários do anúncio.
Corrente nominal	2 A (...40 °C)	Capacidade nominal com a condição de temperatura indicada.
Classe de proteção elétrica	III	Classificação informada na ficha.
Torque máximo de aperto	0,7...0,9 Nm	Faixa indicada para o bloqueio do conector.

Cabo e materiais
Comprimento	10 m	Comprimento total informado.
Material do revestimento	PUR	Material externo do cabo.
Configuração do cabo	8 x 0,25 mm²	Número de condutores e seção informados na ficha.
Diâmetro do cabo	Ø 6,8 mm	Dimensão informada para o cabo.
Cor do cabo	Preto	Cor indicada na ficha.
Bloqueio do conector	Latão niquelado	Material do elemento de bloqueio.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Proteção e condições ambientais
Grau de proteção	IP67	Grau de proteção informado para o produto; observar montagem e acoplamento conforme documentação do fabricante.
Temperatura de operação	-25...80 °C	Faixa de temperatura ambiente informada.

Dados mecânicos e logísticos
Dimensões	27,5 x 14,5 x 38 mm	Dimensões informadas nos dados complementares; verificar o desenho dimensional para interpretação.
Peso	613 g	Massa informada nos dados complementares.
Unidade por embalagem	1 peça	Quantidade indicada por embalagem.
Padrão de cores dos fios	DIN EN 60947-5-2: BK=preto, BN=marrom, BU=azul, GY=cinza, PK=rosa, OG=laranja, VT=violeta, WH=branco	Referência de cores dos condutores listada na ficha; validar a função elétrica de cada contato no esquema aplicável.

COMPATIBILIDADE

Comunicação

• A ficha informa conector M12 com codificação A e 8 contatos; não especifica protocolo de comunicação.

Conexões

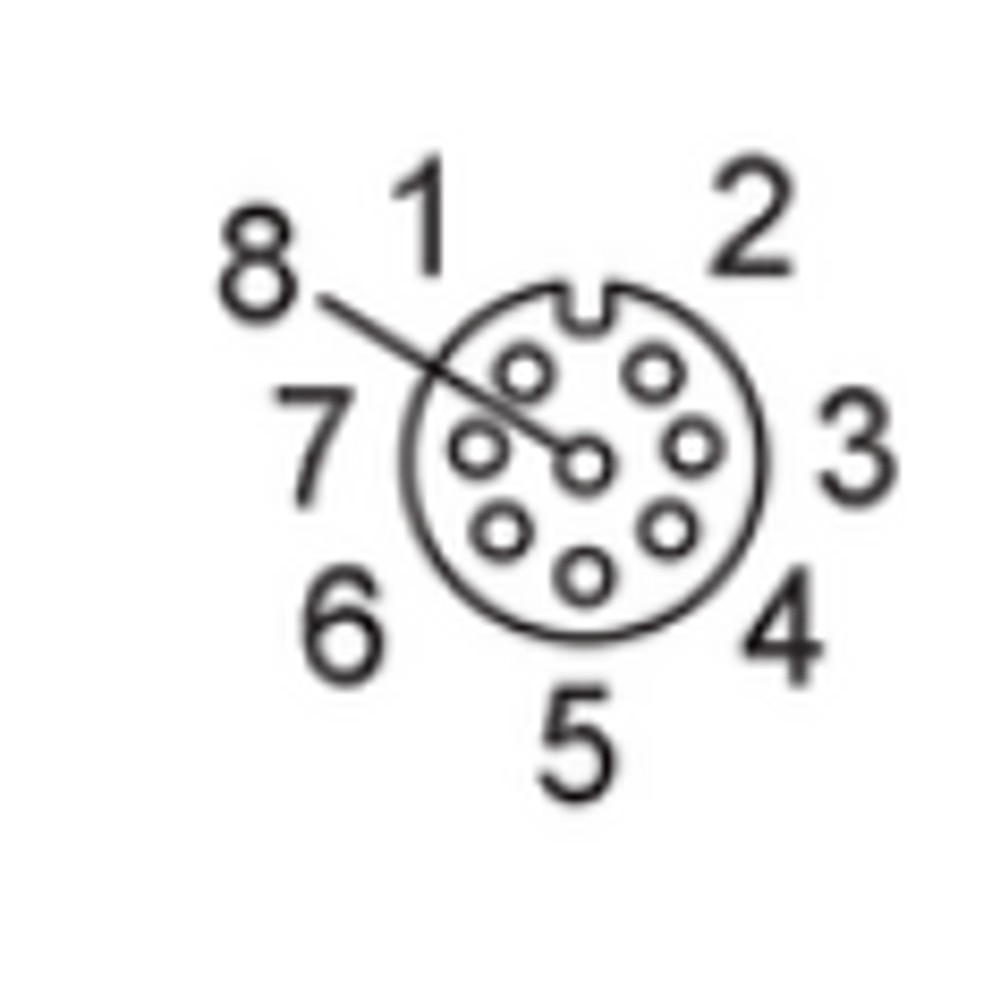

Elétrica Conector fêmea M12 angular, codificação A, 8 contatos banhados a ouro; extremidade oposta aberta. O cabo tem 10 m, 8 x 0,25 mm². A tensão de operação indicada nos dados prioritários do anúncio é < 30 V AC. A ficha também informa corrente nominal de 2 A (...40 °C); confirmar pinagem, circuito e limites do equipamento conectado antes de energizar.

Processo Não se aplica: trata-se de cabo de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, codificação A, 8 contatos, e requisitos elétricos compatíveis	✓	A ficha identifica conector fêmea M12 angular, codificação A, com 8 contatos; a compatibilidade elétrica deve ser validada com a pinagem do equipamento.
Ligação que requer conexão de processo, como rosca ou flange de processo	✗	O produto é um cabo de conexão elétrica e não possui conexão de processo especificada.
Aplicação com tensão AC acima do limite indicado no anúncio	✗	A tensão de operação informada nos dados prioritários é inferior a 30 V AC.
Equipamento cujo protocolo ou pinagem não foi confirmado	✗	A ficha não declara protocolo nem identifica dispositivo específico; é necessário comparar o esquema elétrico e a atribuição dos contatos antes de conectar.

INSTALAÇÃO

Como instalar o E12260 IFM – Cabo de Conexão Fêmea M12, 10 m, PUR, IP67

Confirme que o equipamento de destino aceita conector M12 macho, codificação A, com 8 contatos, e compare a pinagem com a documentação do sistema.
Desenergize o circuito antes de conectar ou terminar os condutores.
Inspecione o conector, a vedação e o cabo; não instale componentes danificados.
Acople o conector alinhando a codificação e aperte o bloqueio dentro da faixa de torque indicada de 0,7...0,9 Nm.
Conecte a extremidade aberta de acordo com o esquema elétrico aplicável; não deduza a função dos fios apenas pela cor.
Após a montagem, confira a continuidade e a ligação elétrica antes de colocar o sistema em operação; preserve as condições necessárias para o grau IP67.

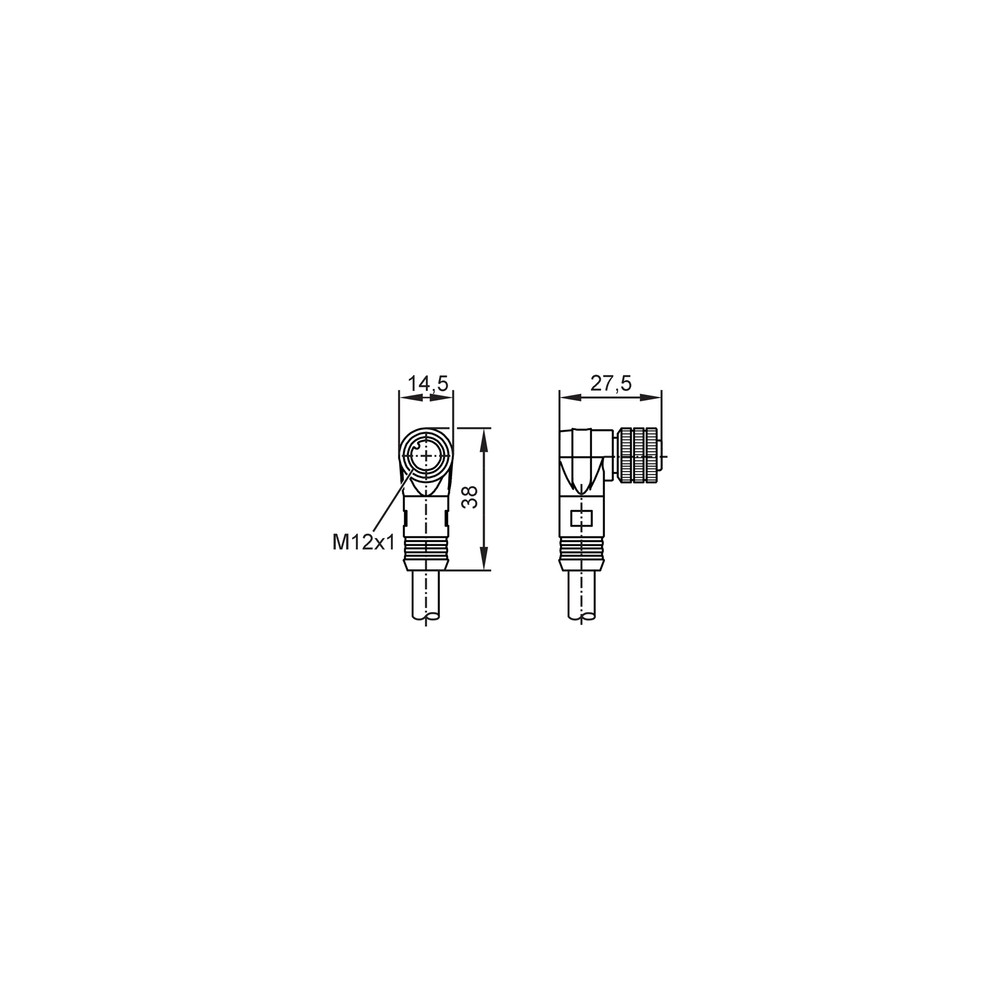

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece sinal ou não opera.	Pinagem incompatível, condutor não terminado corretamente ou contato sem conexão elétrica.	Desenergize o circuito e compare a ligação contato a contato com o esquema do equipamento; verifique continuidade dos condutores.
Falha intermitente ao movimentar ou tocar o cabo.	Conector mal acoplado, bloqueio insuficientemente apertado ou dano no cabo/contato.	Inspecione o cabo e o conector, confirme o alinhamento e o aperto dentro da faixa de 0,7...0,9 Nm; teste continuidade sem energizar.
Umidade ou contaminação na interface conectada.	Acoplamento incompleto, vedação danificada ou montagem que não preserva as condições de proteção.	Inspecione a face do conector, a vedação e o acoplamento. O IP67 indicado não dispensa a montagem correta.
Aquecimento ou interrupção do circuito durante a operação.	Corrente ou tensão fora dos limites aplicáveis, ou ligação incorreta dos condutores.	Compare as condições medidas com a tensão de operação indicada e a corrente nominal de 2 A (...40 °C); confira o esquema antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12260 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E12260 e para quem ele serve?

É um cabo de conexão industrial de 10 m com conector fêmea M12 angular e extremidade aberta. Serve a instalações de automação que tenham interface e ligação elétrica compatíveis.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão. Não há acessórios adicionais listados.

Este cabo funciona com qualquer equipamento M12?

Não é possível afirmar compatibilidade universal. Confirme codificação, quantidade de contatos, pinagem e requisitos elétricos do equipamento; a ficha não especifica protocolo nem dispositivo compatível.

Posso usar este cabo em uma aplicação acima de 30 V AC?

Não, a tensão de operação indicada nos dados prioritários do anúncio é inferior a 30 V AC. Verifique também os demais limites elétricos do sistema antes da seleção.

Ele serve para uma aplicação que exige conexão de processo?

A ficha descreve um cabo de conexão elétrica com conector M12, não uma conexão de processo. Para uma aplicação com conexão de processo, selecione um produto cuja interface seja especificada para essa função.

O cabo pode ser usado se a corrente do circuito passar de 2 A?

A corrente nominal informada é 2 A (...40 °C), portanto a ficha não sustenta uso acima desse valor. Compare a corrente prevista e as condições de operação antes de instalar.

O equipamento não liga depois que conectei o cabo; o que verifico antes de trocar?

Verifique se o conector está alinhado e acoplado e se a pinagem da extremidade aberta corresponde ao esquema do equipamento. Com o circuito desenergizado, teste continuidade dos condutores.

O sinal fica intermitente; o cabo está necessariamente danificado?

Não necessariamente. Confira primeiro o aperto do bloqueio, a condição dos contatos e a continuidade; a ficha indica torque máximo de aperto de 0,7...0,9 Nm.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O E12260 é uma peça com cabo de 10 m, conector M12 fêmea angular e extremidade aberta. Compare esses elementos com o projeto; a ficha não fornece uma alternativa avulsa específica para comparação.

Como faço a instalação e quais cuidados devo tomar?

Desenergize o circuito, confira a codificação e a pinagem, acople o conector alinhado e respeite o torque indicado. Termine a extremidade aberta conforme o esquema elétrico e confirme continuidade antes de energizar.

GLOSSÁRIO TÉCNICO

M12

Formato de conector circular usado nesta conexão; o produto tem conector fêmea angular. (Ref.: tipo de conexão)

Codificação A

Chaveamento mecânico do conector M12 indicado na ficha; deve corresponder ao conector de acoplamento. (Ref.: conector)

IP67

Grau de proteção informado para o produto; a montagem e o acoplamento devem preservar as condições de proteção. (Ref.: grau de proteção)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do revestimento)

Extremidade aberta

Ponta do cabo sem conector montado, destinada à terminação conforme o esquema da instalação. (Ref.: tipo de conexão)
