- Referência do fabricante: E12256
- EAN: 4021179284219
- NCM do produto: 85444900
Destaques do Produto
Comprimento
100 m...mais

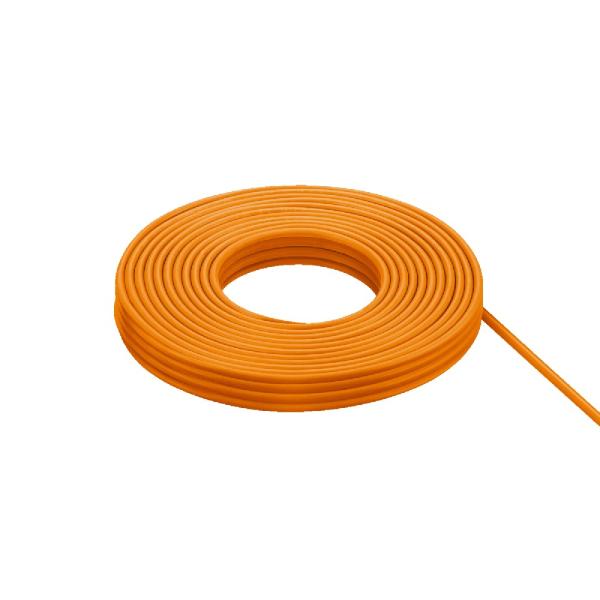

Saiba mais sobre: "E12256 IFM - Cabo IFM Conexão industrial 100m PVC 4x0,34mm² Laranja"
Destaques do Produto
Comprimento
100 m
Número e seção dos condutores
4 x 0,34 mm²
Material do revestimento
PVC
Diâmetro externo
Ø 4,9 mm
Temperatura de operação fixa
-25 a 100 °C
Cor
Laranja
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

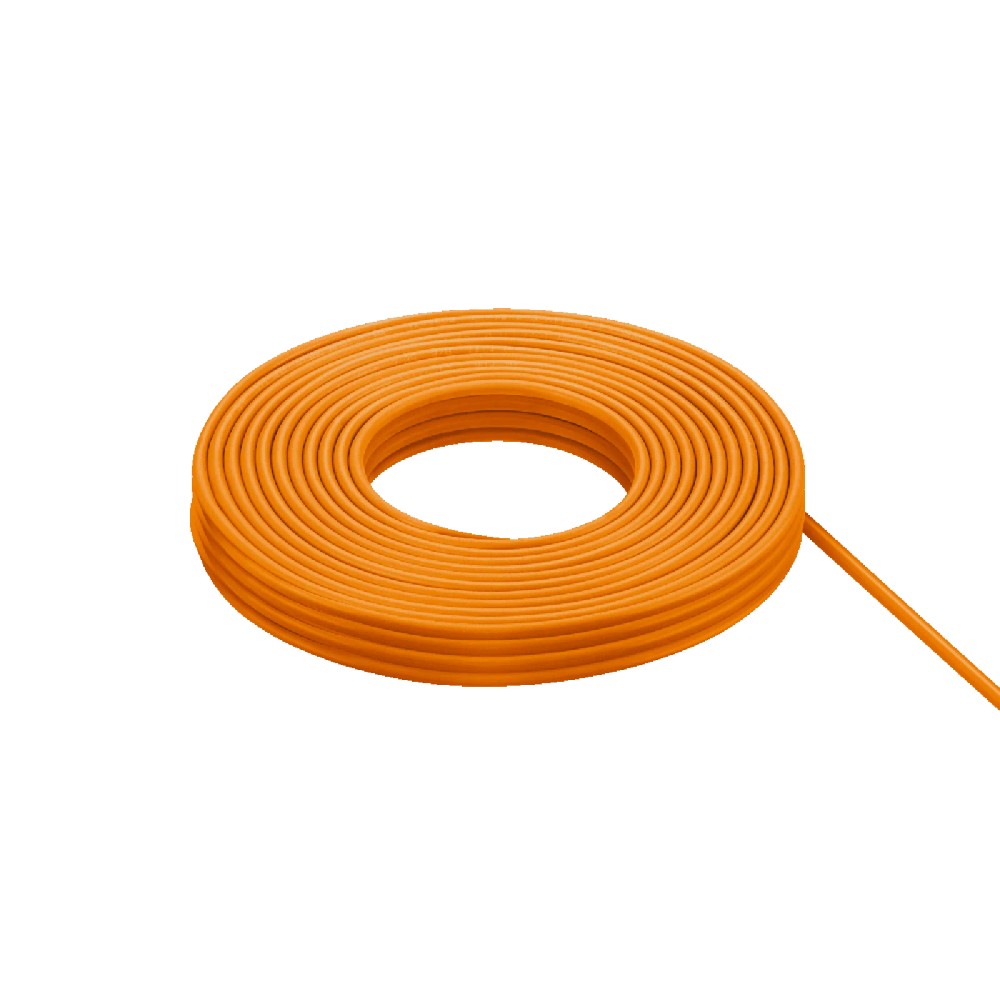

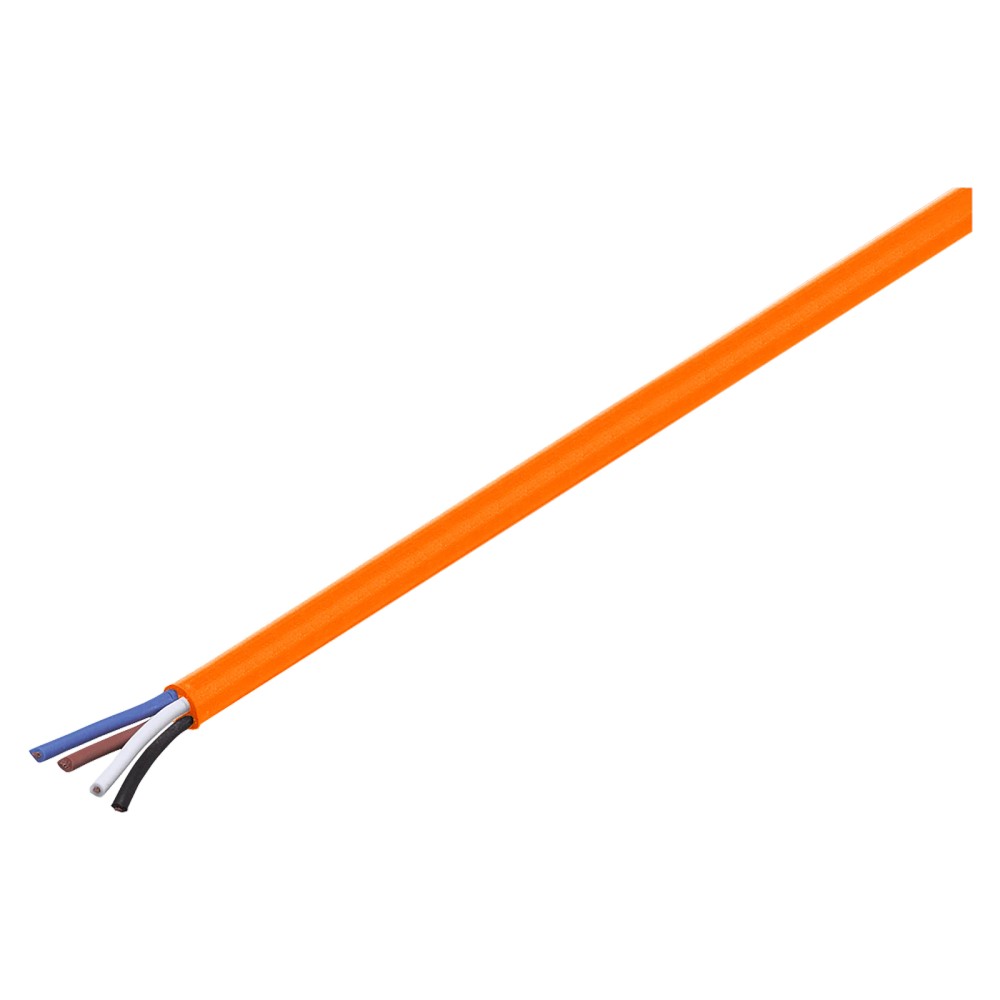

Sobre o Cabo IFM E12256, 100 m, PVC, 4 x 0,34 mm², laranja
O IFM E12256 é um cabo industrial vendido por metro, em comprimento de 100 m. Possui revestimento em PVC laranja e quatro condutores de 0,34 mm². O cabo tem diâmetro externo de 4,9 mm e faixa de temperatura fixa de -25 a 100 °C. A ficha não especifica conectores instalados; verifique os requisitos de terminação da aplicação.
PRINCIPAIS ESPECIFICAÇÕES
| Fabricante | IFM |
| Modelo | E12256 |
| Comprimento | 100 m |
| Condutores | 4 x 0,34 mm² |
| Construção dos condutores | 42 x Ø 0,1 mm |
| Material do revestimento | PVC |
| Cor | Laranja |
| Diâmetro externo | Ø 4,9 mm |
| Faixa de temperatura fixa | -25 a 100 °C |
| Peso informado | 3.559,5 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações de cabeamento que necessitem de quatro condutores de 0,34 mm² e comprimento de 100 m.
- Instalações em que o revestimento de PVC, a cor laranja e o diâmetro externo de 4,9 mm sejam compatíveis com os requisitos do projeto.
- Uso em condições de temperatura fixa dentro da faixa informada de -25 a 100 °C.
⚠ Considere outro se precisa de:
- Não selecione sem confirmar a compatibilidade dos condutores com a corrente, tensão, tipo de sinal e método de instalação exigidos; esses limites não estão informados nos dados disponíveis.
- Não use como cabo com conectores pré-instalados: a ficha identifica o produto como cabo em metro e não informa conectores.
- Para aplicações móveis, considere a faixa especificada separadamente de 5 a 100 °C e confirme no datasheet se ela atende às condições de movimento da instalação.
APLICAÇÕES E USO
- Aplicação comprovada pela ficha: fornecimento de cabo industrial em metro, com quatro condutores de 0,34 mm² e revestimento em PVC; confirme no projeto os requisitos elétricos e de terminação.
- Possibilidade de uso: cabeamento de equipamentos ou painéis que aceitem a configuração e as condições ambientais informadas. A ficha não identifica protocolos, dispositivos específicos ou aplicação elétrica dedicada.
- Para instalação fixa, respeite a faixa informada de -25 a 100 °C. Para aplicação móvel, a faixa indicada é de 5 a 100 °C; confirme também os requisitos de flexão e movimentação no datasheet, pois não há raio de curvatura informado.
COMO ESCOLHER
Antes de comprar o Cabo IFM E12256, 100 m, PVC, 4 x 0,34 mm², laranja, verifique estes pontos:
Escolha o E12256 quando
O projeto exigir cabo de 100 m com quatro condutores de 0,34 mm², revestimento de PVC laranja e diâmetro externo de 4,9 mm, dentro da faixa térmica aplicável.
Procure outra especificação quando
A aplicação exigir número ou seção de condutores diferente, conectores montados, ou limites elétricos e ambientais que não estejam confirmados para este cabo. Consulte o datasheet e valide tensão, corrente, sinal e instalação antes da especificação.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e fornecimento | ||
|---|---|---|
| Fabricante | IFM | Marca informada para o produto. |
| Modelo / SKU / Part Number | E12256 | Código de identificação do cabo. |
| GTIN | 4021179284219 | Identificador comercial informado. |
| Tipo de produto | Cabo em metro | Designação do produto na ficha. |
| Unidade de venda | Metro | Unidade de venda informada nos atributos do anúncio. |
| Comprimento | 100 m | Comprimento indicado para a apresentação do produto. |
| Descrição de modelo | CABLE/100m/PVC/4x0,34/ORANGE | Descrição técnica de catálogo. |
| Construção elétrica | ||
|---|---|---|
| Número e seção dos condutores | 4 x 0,34 mm² | Configuração indicada na descrição técnica. |
| Construção dos condutores | 42 x Ø 0,1 mm | Construção de cada condutor conforme atributo elétrico informado. |
| Conexão elétrica | Cabo de 100 m, PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm² | Descrição da conexão fornecida; não informa conector, tensão nominal ou corrente admissível. |
| Materiais e dados mecânicos | ||
|---|---|---|
| Material do revestimento | PVC | Material informado para o cabo. |
| Cor | Laranja | Identificação visual informada. |
| Diâmetro externo | Ø 4,9 mm | Dimensão indicada na descrição técnica. |
| Peso | 3.559,5 g | Peso informado no cadastro do produto. |
| Condições ambientais | ||
|---|---|---|
| Faixa de temperatura fixa | -25 a 100 °C | Faixa indicada para condição fixa. |
| Faixa de temperatura móvel | 5 a 100 °C | Faixa indicada separadamente para condição móvel. |
COMPATIBILIDADE
Comunicação
• A ficha não declara protocolo de comunicação compatível.
Conexões
Elétrica

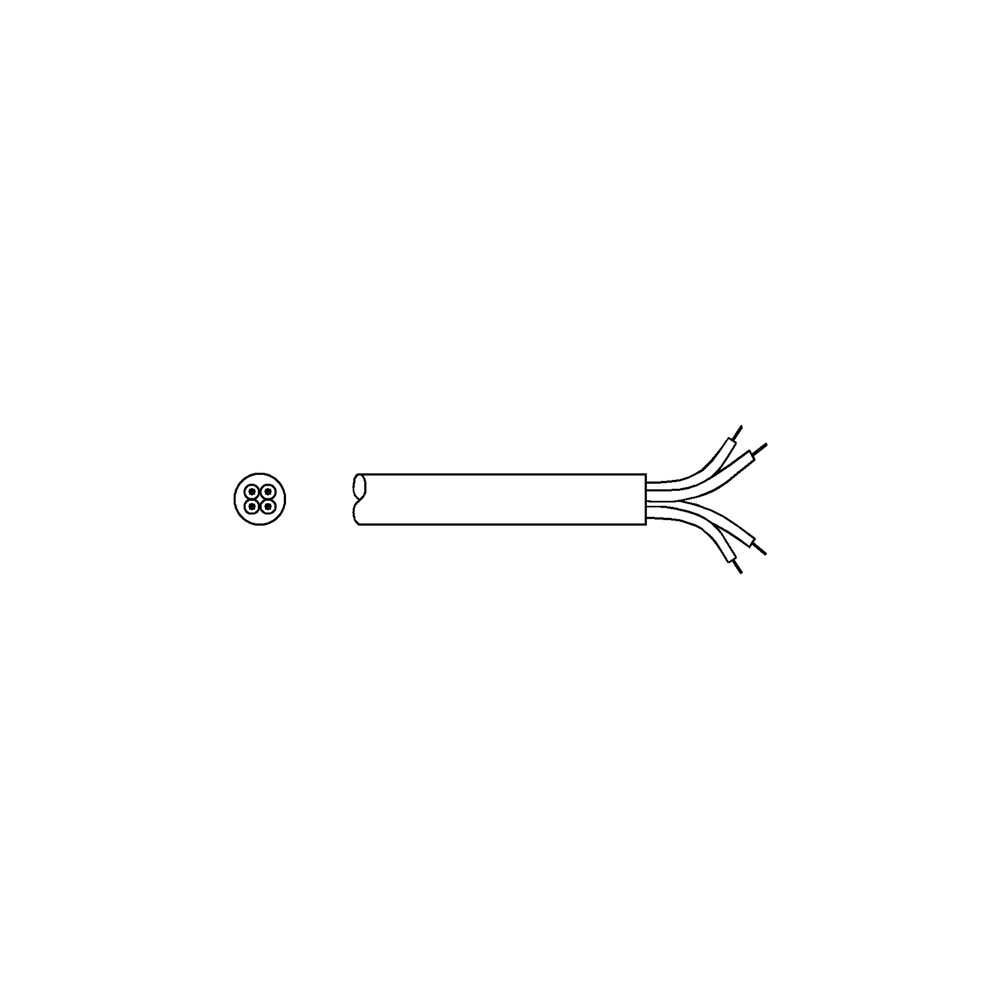

Cabo com quatro condutores de 0,34 mm² (42 x Ø 0,1 mm), diâmetro externo de 4,9 mm. Conectores, tensão nominal e corrente admissível não estão especificados nos dados disponíveis; confirme-os no datasheet e no projeto.
Processo
Não há conexão de processo especificada. O produto é identificado como cabo em metro, sem terminação ou conector informado.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Projeto que requer quatro condutores de 0,34 mm² e cabo de 100 m | ✓ | Essas características constam na identificação técnica do E12256. |
| Aplicação que requer conectores instalados de fábrica | ✗ | A ficha descreve cabo em metro e não informa conectores montados. |
| Circuito cuja tensão ou corrente admissível precisa ser confirmada | ✗ | Os dados fornecidos não informam tensão nominal nem corrente admissível; é necessário validar no datasheet antes de selecionar. |
| Instalação submetida a temperatura fixa entre -25 e 100 °C | ✓ | A faixa de temperatura fixa informada é de -25 a 100 °C. |
| Instalação móvel abaixo de 5 °C | ✗ | A faixa informada para temperatura móvel começa em 5 °C. |
INSTALAÇÃO
Como instalar o Cabo IFM E12256, 100 m, PVC, 4 x 0,34 mm², laranja
- Confirme no datasheet que a quantidade e a seção dos condutores atendem ao circuito.
- Verifique tensão, corrente, tipo de sinal e método de instalação no projeto; esses limites não constam nos dados disponíveis.
- Confira a faixa de temperatura adequada: fixa ou móvel, conforme a aplicação.
- Planeje o percurso considerando o diâmetro externo de 4,9 mm e os requisitos mecânicos do equipamento.
- Corte e prepare o cabo com ferramentas apropriadas, evitando danificar os condutores e o revestimento.
- Faça a terminação conforme as especificações do equipamento conectado e valide a continuidade antes de energizar.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O circuito não apresenta continuidade após a instalação. | Condutor interrompido, corte incorreto ou terminação inadequada. | Desenergize o circuito e teste a continuidade de cada condutor entre as extremidades, verificando também as terminações. |
| O sinal ou a alimentação apresenta falha intermitente. | Conexão frouxa ou dano no cabo durante o roteamento ou a preparação. | Inspecione as terminações e o percurso; com o circuito desenergizado, teste a continuidade enquanto verifica cuidadosamente os pontos suspeitos. |
| O revestimento apresenta dano visível. | Contato com bordas, esmagamento ou esforço mecânico incompatível com a instalação. | Inspecione todo o trecho instalado e compare as condições de montagem com os requisitos do projeto e do datasheet. |
| O cabo apresenta alteração de comportamento em determinada condição térmica. | Temperatura de operação fora da faixa aplicável à instalação fixa ou móvel. | Meça ou confirme a temperatura do local e compare-a com a faixa correspondente informada para uso fixo ou móvel. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM E12256 e o que acompanha?
É um cabo industrial em metro, identificado como comprimento de 100 m, com quatro condutores de 0,34 mm² e revestimento de PVC. A ficha não lista acessórios ou conectores incluídos.
Esse cabo serve para qualquer dispositivo ou protocolo?
Não há protocolo ou dispositivo compatível declarado na ficha. Confirme a seção dos condutores, os requisitos elétricos e a terminação exigida pelo equipamento.
Posso usar o E12256 em uma aplicação móvel abaixo de 5 °C?
A faixa de temperatura móvel informada começa em 5 °C. A ficha não confirma operação móvel abaixo desse limite.
Ele vem com conectores instalados nas pontas?
A ficha identifica o produto como cabo em metro e não informa conectores instalados. Planeje a terminação conforme os equipamentos da aplicação.
O que verificar se não houver continuidade no circuito?
Verifique primeiro cortes, danos e terminações com o circuito desenergizado. Teste cada condutor entre as extremidades antes de substituir o cabo.
O que pode causar falha intermitente depois da instalação?
Uma conexão frouxa ou dano no percurso são causas possíveis. Inspecione as terminações e teste a continuidade nos trechos suspeitos, com o circuito desenergizado.
Como decidir entre este cabo e outro modelo?
Escolha o E12256 se a aplicação requerer quatro condutores de 0,34 mm², 100 m e revestimento de PVC. Se a seção, o número de condutores, as terminações ou os limites elétricos forem diferentes, compare com outra especificação.
O produto é vendido como kit de cabos ou como um cabo em metro?
A ficha o classifica como cabo em metro e informa unidade de venda em metro, com comprimento de 100 m na identificação do produto. Não há kit de acessórios listado.
Que cuidado devo ter ao instalar o cabo?
Evite danificar o revestimento e os condutores durante o corte e a passagem. Verifique no datasheet os requisitos mecânicos, pois a ficha não informa raio de curvatura.
Qual é o material do revestimento?
O revestimento é de PVC. Confirme no datasheet se o material atende às condições específicas do local de instalação.
GLOSSÁRIO TÉCNICO
Seção do condutor
Área nominal da seção transversal de cada condutor, expressa neste produto em mm² (Ref.: 4 x 0,34 mm²).
Construção do condutor
Composição do condutor por fios elementares e seus diâmetros (Ref.: 42 x Ø 0,1 mm).
Diâmetro externo
Diâmetro total do cabo, relevante para verificar passagem e espaço de instalação (Ref.: Ø 4,9 mm).
Revestimento de PVC
Camada externa de PVC especificada para o cabo (Ref.: material do revestimento: PVC).
Faixa de temperatura móvel
Intervalo de temperatura informado para condição móvel, distinto do intervalo para instalação fixa (Ref.: 5 a 100 °C).
