Cabo Conexão Fêmea M12 IFM 8 Polos 25m PUR IP68

Pré-visualizar: E12238 IFM - Cabo Conexão Fêmea M12 Automação Industrial 8 Polos 25m PUR IP68

E12238 IFM - Cabo Conexão Fêmea M12 Automação Industrial 8 Polos 25m PUR IP68

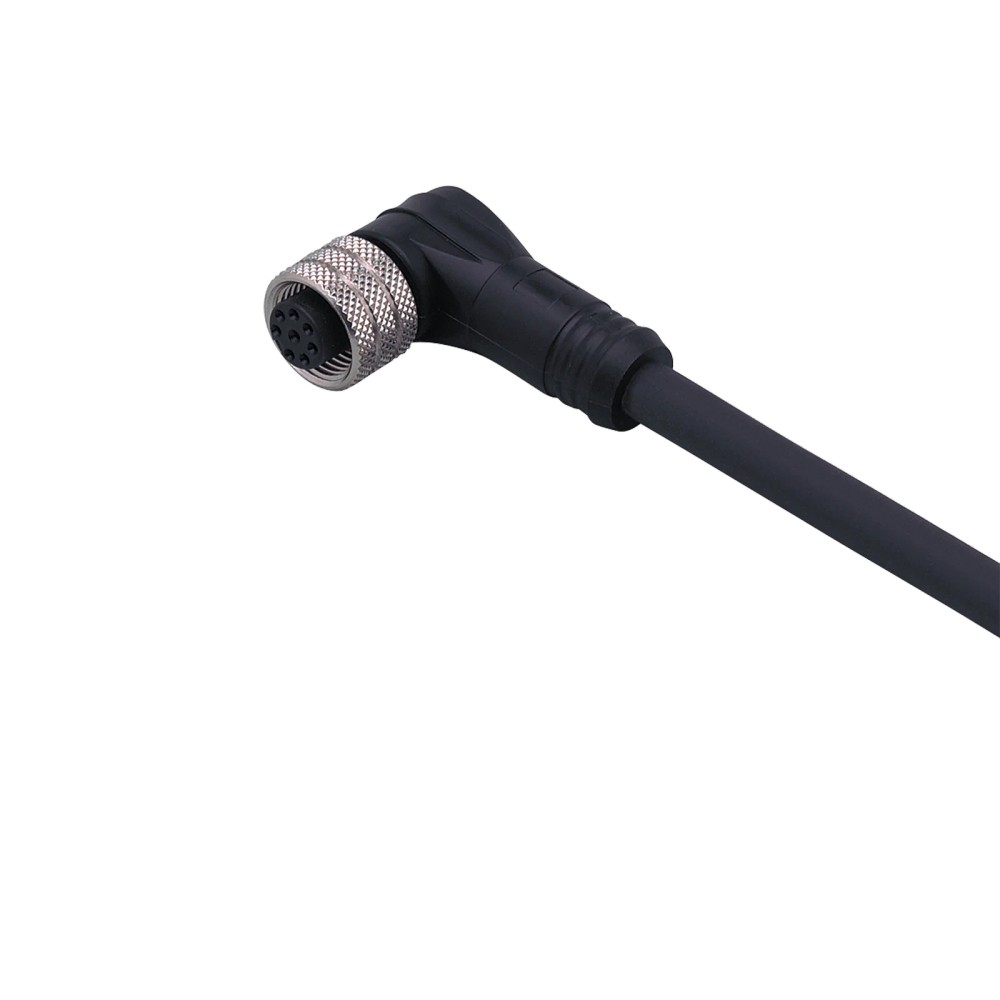

Imagem meramente ilustrativa

R$ 1.055,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12238
EAN: 4021179248280
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E12238 IFM - Cabo Conexão Fêmea M12 Automação Industrial 8 Polos 25m PUR IP68"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A

Contatos

Comprimento

25 m

Tensão de operação

< 30 V AC / < 36 V DC

Corrente total

2 A

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 angular, 8 polos, 25 m, PUR, IFM E12238

O IFM E12238 é um cabo de conexão com conector fêmea M12 angular, destinado a conexões em aplicações industriais e de automação. Possui 8 contatos, cabo de 25 m com revestimento PUR e grau de proteção IP68. A tensão de operação informada é inferior a 30 V AC e inferior a 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12238
Conector	Fêmea M12 angular, codificação A
Número de contatos	8
Comprimento do cabo	25 m
Material do cabo	PUR, preto; Ø 6,6 mm; 8 x 0,25 mm²
Grau de proteção	IP68
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	2 A
Temperatura ambiente	-40...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea M12 angular, codificação A e 8 contatos.
Instalações que necessitem de cabo de 25 m com revestimento PUR e proteção IP68, dentro dos limites elétricos e ambientais especificados.

⚠ Considere outro se precisa de:

Aplicações que excedam a tensão de operação informada ou a capacidade de carga total de 2 A.
Conexões cujo encaixe exija outro gênero de conector, codificação ou número de contatos; confirme esses requisitos no dispositivo antes da instalação.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexões para aplicações industriais e automação industrial. Verifique a pinagem e a interface do dispositivo antes de energizar o conjunto.
Possibilidade de uso em instalações sujeitas às condições ambientais indicadas na ficha, desde que a montagem e a exposição estejam dentro das condições definidas no datasheet; a classificação IP68 não substitui a verificação dos requisitos específicos da instalação.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 angular, 8 polos, 25 m, PUR, IFM E12238, verifique estes pontos:

Escolha o E12238 quando

A interface requerida for M12 fêmea angular, codificação A, 8 contatos, com cabo de 25 m e os limites elétricos e ambientais da ficha forem atendidos.

Busque outra configuração quando

O projeto exigir outro comprimento, conector reto, outro número de contatos ou tensão/corrente acima dos limites indicados. Verifique a configuração requerida pelo equipamento e compare com a ficha técnica do cabo escolhido.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de componente.
Aplicação	Aplicações industriais / automação industrial	Aplicação informada na ficha; confirme a adequação ao equipamento e à instalação.
Marca	IFM	Fabricante indicado para o produto.
Modelo	E12238	Código do produto.
Part number	ADOAH080MSS0025B08	Identificação do componente na ficha do catálogo.
GTIN	4021179248280	Identificador comercial informado no anúncio.

Conexão elétrica
Soquete	1 x M12, fêmea, angular	Tipo e geometria da conexão elétrica.
Codificação	A	Codificação indicada para o conector M12.
Contatos	8	Número de contatos do conector.
Corpo do conector	TPU	Material do corpo informado na ficha.
Material do bloqueio/porca	Latão, niquelado	Material indicado para o mecanismo de bloqueio.
Torque máximo de aperto	1...1,5 Nm	Faixa de torque indicada para o aperto do conector.
Codificação de cores	Conforme DIN 47100: 1=WH branco, 2=BN marrom, 3=GN verde, 4=YE amarelo, 5=GY cinza, 6=PK rosa, 7=BU azul, 8=RD vermelho	Referência de cores informada para os condutores; confira a atribuição no esquema aplicável.

Dados elétricos
Tensão de operação AC	< 30 V AC	Limite informado na fonte primária do anúncio.
Tensão de operação DC	< 36 V DC	Limite informado nos dados técnicos do catálogo.
Capacidade de carga total	2 A	Capacidade total informada; não exceder o valor especificado.

Cabo
Comprimento	25 m	Comprimento nominal do cabo.
Material	PUR	Material do revestimento do cabo.
Cor	Preto	Cor indicada na especificação do cabo.
Diâmetro externo	Ø 6,6 mm	Dimensão indicada na especificação do cabo.
Condutores	8 x 0,25 mm² (14 x Ø 0,15 mm)	Construção indicada para os condutores.

Condições ambientais e proteção
Grau de proteção	IP68	Grau informado na ficha; as condições de ensaio e instalação devem ser consultadas no datasheet.
Temperatura ambiente	-40...80 °C	Faixa de temperatura ambiente informada para o produto.

Dados mecânicos e fornecimento
Dimensões	27,5 x 14,5 x 38 mm	Dimensões informadas no catálogo.
Peso	1206 g	Peso informado nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha identifica um conector M12 de codificação A com 8 contatos; não informa protocolo de comunicação específico. A compatibilidade de protocolo depende dos dispositivos conectados e da atribuição dos pinos.

Conexões

Elétrica Soquete fêmea M12 angular, codificação A, 8 contatos; tensão de operação < 30 V AC / < 36 V DC; capacidade de carga total de 2 A. A compatibilidade elétrica depende também da pinagem e dos requisitos dos equipamentos conectados.

Processo Conexão elétrica M12 fêmea angular. Não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexão M12 macho, codificação A, 8 contatos e pinagem compatível	✓	A configuração do cabo corresponde ao tipo de conector indicado; confirme a atribuição dos contatos no equipamento.
Equipamento com conector M12 fêmea ou interface com codificação/número de contatos diferentes	✗	O gênero, a codificação ou a quantidade de contatos não corresponde à configuração informada para este cabo.
Circuito dentro dos limites de < 30 V AC / < 36 V DC e carga total de até 2 A	✓	Esses são os limites elétricos informados para o produto; a pinagem ainda deve ser verificada.
Aplicação que exija protocolo de comunicação específico sem confirmação da pinagem e dos dispositivos	✗	A ficha não declara protocolo nem atribuição detalhada dos pinos; não é possível confirmar compatibilidade somente pelo conector.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 angular, 8 polos, 25 m, PUR, IFM E12238

Confirme que o equipamento de destino requer conexão M12 macho, codificação A, 8 contatos e pinagem compatível.
Verifique que tensão, corrente total e temperatura de operação permanecem dentro dos limites informados para o cabo.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione os conectores e as superfícies de acoplamento; mantenha-os limpos e sem danos visíveis.
Acople o conector alinhando a codificação e aperte dentro da faixa de torque indicada, sem excedê-la.
Após a montagem, confira a pinagem e a vedação conforme o datasheet e valide a conexão antes de colocar o circuito em operação.

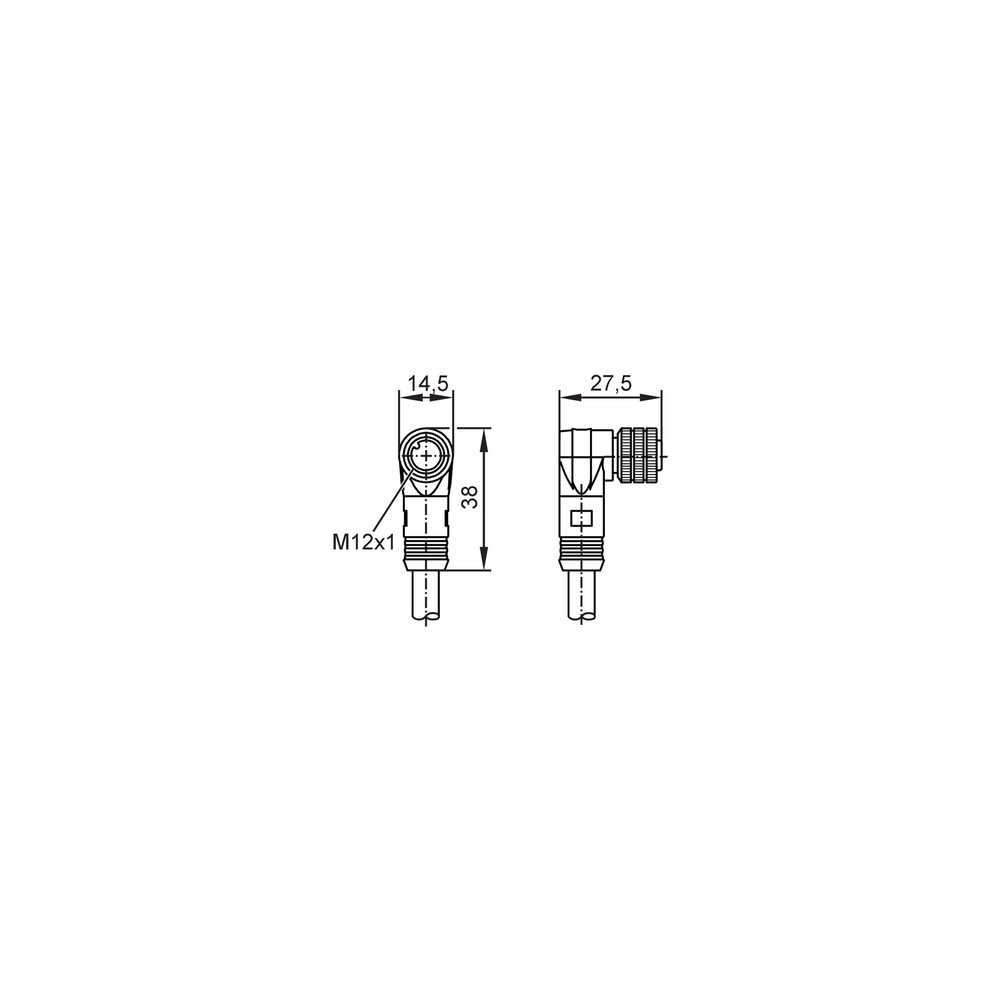

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação ou sinal entre os equipamentos conectados.	Pinagem incompatível ou contato sem conexão adequada; a ficha do cabo não identifica um protocolo específico.	Confirme a atribuição dos pinos no datasheet dos dispositivos e verifique continuidade dos condutores com o circuito desenergizado.
Conexão intermitente durante a operação.	Acoplamento incompleto, conector desalinhado ou aperto fora da faixa especificada.	Inspecione o encaixe e o estado dos conectores; alinhe a codificação e confira o torque indicado.
Aquecimento ou interrupção do circuito sob carga.	Corrente total acima da capacidade de carga informada ou condição elétrica fora dos limites.	Meça a corrente do circuito e compare com a capacidade total de 2 A; verifique também a tensão aplicada.
Umidade ou falha após exposição a líquidos.	Conector mal acoplado, vedação comprometida ou instalação fora das condições associadas ao grau IP68.	Examine o estado do conector e da vedação e consulte o datasheet para as condições de montagem e uso do grau de proteção.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E12238 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12238 e para quem serve?

É um cabo de conexão industrial com conector fêmea M12 angular de 8 contatos. Destina-se a aplicações industriais e de automação que correspondam à sua configuração elétrica.

O que acompanha o produto?

A ficha informa uma unidade por embalagem e descreve o cabo de conexão. Não há acessórios adicionais listados.

Este cabo funciona com qualquer dispositivo M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. O dispositivo precisa corresponder ao gênero, à codificação e aos 8 contatos, e a pinagem deve ser compatível.

Ele serve para alimentar ou conectar equipamentos acima de 2 A?

A ficha informa capacidade de carga total de 2 A. Não use essa especificação como compatível com uma carga superior.

Posso usar o cabo em uma conexão que precise de M12 reto?

A ficha identifica o conector como angular. Para uma instalação que exija conector reto, selecione uma configuração cuja geometria corresponda ao espaço e à conexão do equipamento.

Posso usar o cabo em circuito acima de 30 V AC ou 36 V DC?

Não conforme os limites informados: a operação é indicada abaixo de 30 V AC e abaixo de 36 V DC. Consulte o datasheet antes de selecionar o cabo para outra condição.

O cabo está conectado, mas não há sinal; preciso substituí-lo?

Não necessariamente. Antes da troca, confirme a pinagem, a continuidade dos condutores e o encaixe dos conectores com o circuito desenergizado.

A conexão fica intermitente; o que devo verificar primeiro?

Verifique alinhamento, acoplamento e aperto do conector, além de danos visíveis nos contatos. A ficha indica torque máximo de aperto de 1...1,5 Nm.

Quando devo escolher este cabo em vez de uma versão de outro comprimento?

Escolha o E12238 quando a instalação requerer 25 m e a configuração M12 fêmea angular de 8 contatos. Se o trajeto exigir outro comprimento, procure uma variante correspondente.

Que cuidados devo tomar na instalação?

Desenergize o circuito, confira codificação e pinagem, alinhe o conector e respeite o torque informado. Consulte o datasheet para as condições de montagem relacionadas à proteção IP68.
