Conector de Válvula IFM E12224

Pré-visualizar: E12224 IFM - Conector de Válvula ifm Tipo A Automação Industrial 4 Pinos IP65 16A

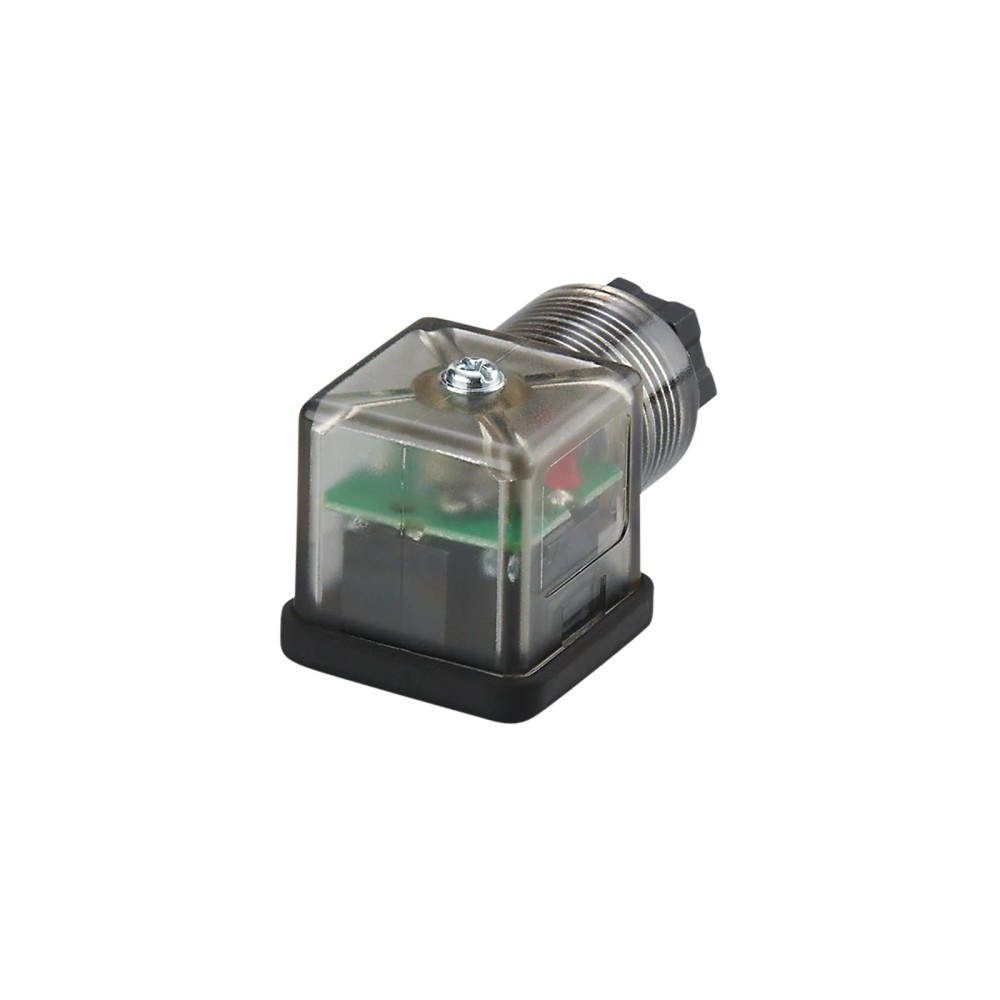

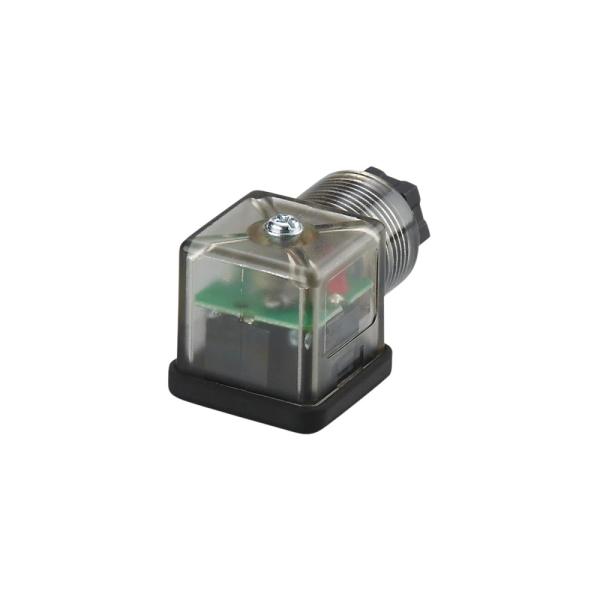

E12224 IFM - Conector de Válvula ifm Tipo A Automação Industrial 4 Pinos IP65 16A

Imagem meramente ilustrativa

R$ 119,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12224
EAN: 4021179248150
NCM do produto: 85369090

Destaques do Produto Interface da válvula...mais

Fechar menu

Saiba mais sobre: "E12224 IFM - Conector de Válvula ifm Tipo A Automação Industrial 4 Pinos IP65 16A"

Destaques do Produto

Interface da válvula

Tipo A conforme DIN EN 175301-803

Número de contatos

Capacidade de carga total

16 A

Diâmetro de cabo indicado

6 a 8 mm

Seção máxima informada dos terminais

1,5 mm²

Proteção

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12224 IFM – Conector de Válvula Tipo A, DIN EN 175301-803, angular, 4 contatos, IP65, 16 A

O IFM E12224 é um conector customizável para válvulas com interface Tipo A conforme DIN EN 175301-803. Destina-se a conexões em aplicações industriais e de automação industrial. Possui conexão angular com 4 contatos, grau de proteção IP65 e capacidade de carga total de 16 A. A conexão elétrica prevê terminais para condutores de até 1,5 mm² e cabo com diâmetro de 6 a 8 mm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12224
Tipo de interface para válvula	Tipo A, DIN EN 175301-803
Conexão	Angular
Contatos	4
Grau de proteção	IP65
Capacidade de carga total	16 A
Tensão de operação informada	< 24 DC
Seção dos condutores nos terminais	Até 1,5 mm²
Diâmetro do cabo	6 a 8 mm
Temperatura ambiente	-40 a 125 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de válvulas com interface Tipo A conforme DIN EN 175301-803, desde que os requisitos elétricos e mecânicos da instalação correspondam à ficha do produto.
Aplicações industriais e de automação industrial em que sejam compatíveis a conexão angular, os 4 contatos, o cabo de 6 a 8 mm e os limites elétricos e ambientais informados.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar a interface da válvula: o produto é especificado para Tipo A conforme DIN EN 175301-803.
Não usar cabo fora do diâmetro informado de 6 a 8 mm ou condutores com seção superior a 1,5 mm² nos terminais, sem confirmação do fabricante.
Não exceder a capacidade de carga total de 16 A nem presumir compatibilidade com tensão acima da especificação informada como < 24 DC.

APLICAÇÕES E USO

Aplicação declarada: conexões em aplicações industriais e de automação industrial que utilizem válvula com interface Tipo A conforme DIN EN 175301-803.
Possibilidade condicionada à validação: ligação a uma válvula em que coincidam a interface, a pinagem e os requisitos elétricos. Confirmar no datasheet da válvula e do conector antes da instalação.
A ficha informa temperatura ambiente de -40 a 125 °C; verificar se as condições reais de montagem e operação permanecem dentro dos limites especificados.
O grau de proteção informado é IP65. A ficha não detalha condições de instalação que assegurem esse grau; seguir as instruções do fabricante para montagem e vedação.

COMO ESCOLHER

Antes de comprar o E12224 IFM – Conector de Válvula Tipo A, DIN EN 175301-803, angular, 4 contatos, IP65, 16 A, verifique estes pontos:

Quando escolher o E12224

Escolha este conector quando a válvula possuir interface Tipo A conforme DIN EN 175301-803 e a instalação atender aos limites de conexão: 4 contatos, cabo de 6 a 8 mm, terminais para até 1,5 mm² e carga total de até 16 A.

Quando verificar outra opção

Consulte o datasheet e a documentação da válvula antes de selecionar outra interface ou uma conexão diferente. Se o cabo, a seção dos condutores, a tensão, a corrente ou a temperatura de operação não corresponderem aos dados informados para este modelo, valide uma alternativa com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm (IFM)	Marca informada para o produto.
Modelo / SKU	E12224	Código do produto e referência do anúncio.
Tipo de produto	Conector de válvula customizável	Classificação informada na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada no conjunto de dados do produto.
Customizável	Sim	Característica indicada nos dados básicos do anúncio.
Sem silicone	Sim	Característica declarada na ficha.
GTIN	4021179248150	Identificador comercial informado.
Part number	E12224	Referência apresentada nos dados prioritários do anúncio.
NCM	8536.90.90	Código fiscal informado no conjunto de dados.

Dados elétricos
Tensão de operação	< 24 DC	Valor informado na ficha; conferir a especificação e as condições de ligação no datasheet.
Capacidade de carga total	16 A	Limite de carga total declarado para o produto.
Número de contatos	4	Quantidade indicada para a conexão do conector.
Seção dos condutores nos terminais	Até 1,5 mm²	Valor informado para os terminais; não exceder sem validação do fabricante.

Conexão elétrica
Tipo de conexão	Angular	Configuração física declarada para a conexão.
Conexão para válvula	1 conector para válvulas Tipo A DIN, angular	Interface e formato descritos na ficha.
Diâmetro do cabo	6 a 8 mm	Faixa de diâmetro informada para o revestimento do cabo.

Compatibilidade mecânica
Tipo de válvula	Tipo A conforme DIN EN 175301-803	Padrão declarado para a interface mecânica do conector.

Condições ambientais
Grau de proteção	IP65	Grau de proteção informado pelo fabricante; observar as condições de montagem e vedação indicadas no datasheet.
Temperatura ambiente	-40 a 125 °C	Faixa de temperatura ambiente indicada na ficha.

Dados mecânicos e materiais
Material do invólucro	PA transparente	Material especificado para o invólucro.
Material das tampas	PA preto	Material especificado para as tampas.
Material da vedação	NBR preto	Material especificado para a vedação.
Peso	29,4 g	Peso informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica angular para válvula Tipo A, com 4 contatos. Terminais para condutores de até 1,5 mm²; diâmetro de cabo especificado de 6 a 8 mm. Capacidade de carga total: 16 A. Tensão de operação informada na ficha: < 24 DC. Confirmar a pinagem e a alimentação no datasheet e na documentação do dispositivo conectado.

Processo Conexão para válvula Tipo A conforme DIN EN 175301-803. Não é informada uma conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Válvula com interface Tipo A conforme DIN EN 175301-803 e requisitos elétricos compatíveis com a ficha.	✓	A interface Tipo A é explicitamente especificada; devem também ser respeitados os limites elétricos e de cabo.
Válvula cuja interface não foi identificada ou não corresponde ao Tipo A.	✗	A compatibilidade mecânica não está estabelecida para interfaces diferentes de Tipo A conforme DIN EN 175301-803.
Instalação com cabo de diâmetro entre 6 e 8 mm e condutores de até 1,5 mm², respeitando os limites de carga e tensão informados.	✓	Essas dimensões e limites constam na ficha do produto; a pinagem deve ser verificada antes da ligação.
Aplicação que exige mais de 16 A de carga total ou tensão fora do valor informado como < 24 DC.	✗	A ficha não especifica operação acima desses limites.
Ambiente com temperatura dentro da faixa informada de -40 a 125 °C.	✓	A faixa de temperatura ambiente está especificada para o produto; demais condições de instalação devem ser verificadas no datasheet.

INSTALAÇÃO

Como instalar o E12224 IFM – Conector de Válvula Tipo A, DIN EN 175301-803, angular, 4 contatos, IP65, 16 A

Confirme que a interface da válvula é Tipo A conforme DIN EN 175301-803 e que a pinagem corresponde à documentação do equipamento.
Verifique a tensão, a carga total e a compatibilidade dos condutores com os limites indicados no datasheet.
Prepare um cabo com diâmetro de 6 a 8 mm e condutores com seção de até 1,5 mm², conforme a ficha.
Abra o conector e encaminhe o cabo pelos componentes de entrada antes de realizar as ligações nos terminais.

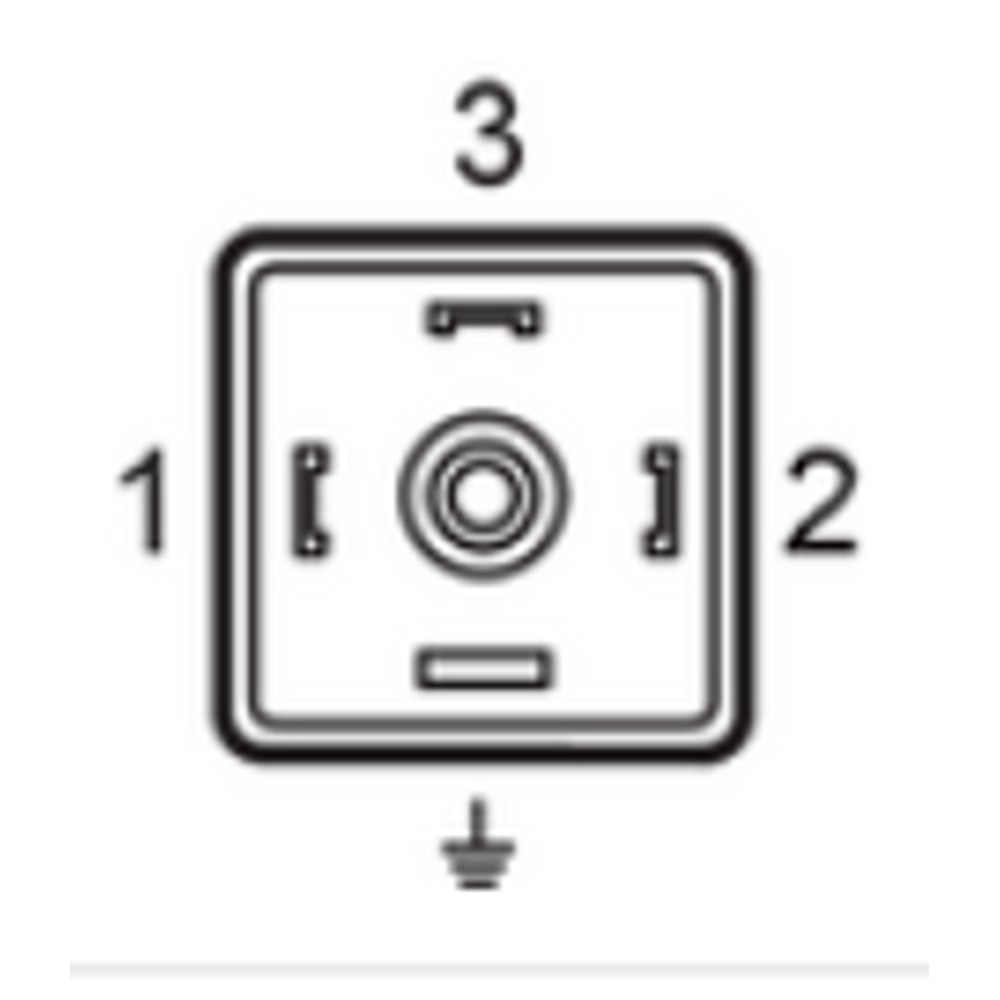

Conecte os condutores conforme o esquema do fabricante e confira a fixação elétrica e mecânica antes de fechar o invólucro.
Monte o conector na válvula, verifique o assentamento da vedação e faça uma inspeção da instalação antes de energizar.

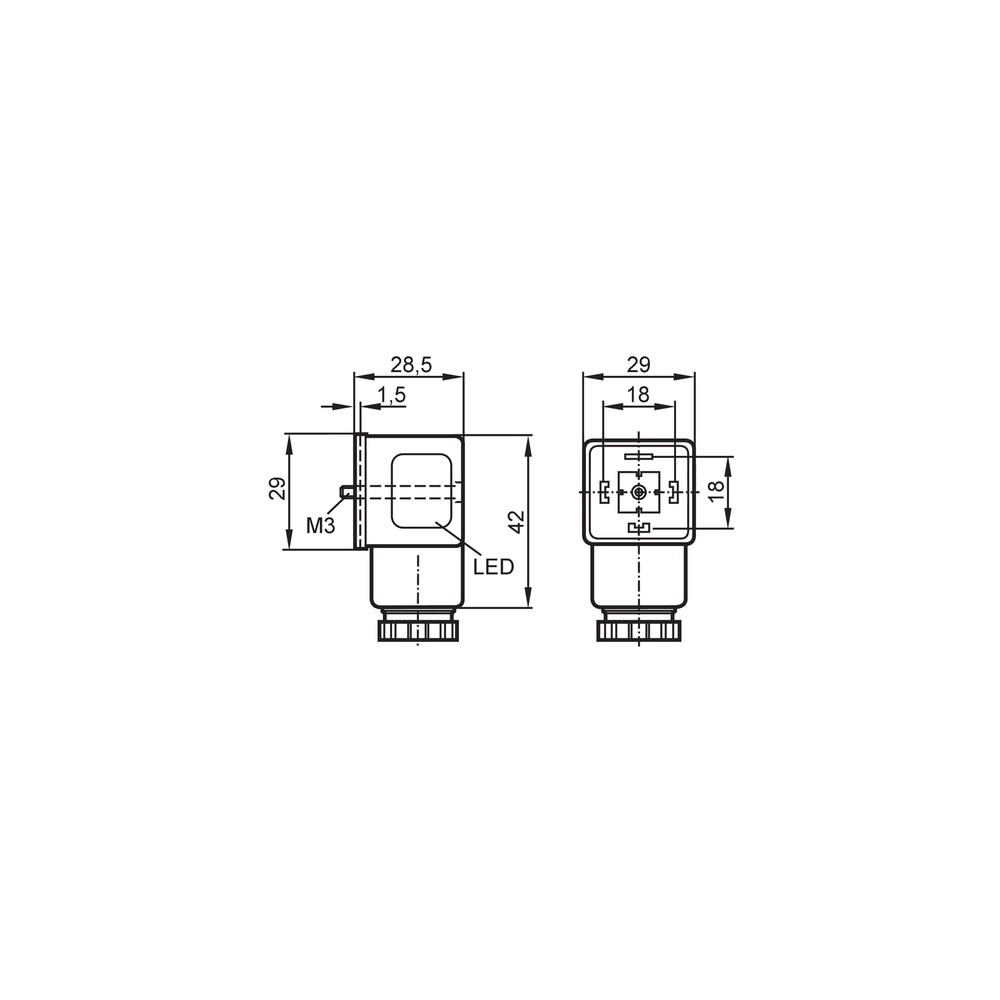

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não atua após a ligação.	Possível divergência de pinagem, ausência de alimentação ou incompatibilidade entre a tensão do circuito e a especificação do conjunto.	Desenergize antes de inspecionar; confira a pinagem no datasheet e meça a alimentação conforme os procedimentos de segurança da instalação.
O cabo não fica retido ou a entrada não assenta corretamente.	Diâmetro do cabo fora da faixa especificada ou montagem incorreta dos componentes de entrada.	Confira se o cabo mede entre 6 e 8 mm e revise a montagem conforme a documentação do fabricante.
Há interrupção ou aquecimento na conexão.	Ligação inadequada nos terminais, seção do condutor incompatível ou carga acima do limite especificado.	Com o circuito desenergizado, inspecione a fixação dos condutores e confirme seção de até 1,5 mm² e carga total de até 16 A.
Há entrada de umidade ou perda de vedação percebida na conexão.	Vedação mal assentada, danificada ou montagem que não segue as instruções do fabricante.	Inspecione a vedação NBR e o assentamento do conector; consulte o datasheet para as condições de montagem associadas ao grau IP65.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12224, PT-BR (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12224 e para que serve?

É um conector de válvula customizável para interface Tipo A conforme DIN EN 175301-803. É destinado a conexões em aplicações industriais e de automação industrial.

Quais são os principais requisitos elétricos e de cabo?

A ficha informa 4 contatos, carga total de 16 A, tensão de operação < 24 DC, terminais para condutores de até 1,5 mm² e cabo de 6 a 8 mm. Confirme pinagem e tensão no datasheet antes da ligação.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não há acessórios adicionais especificados como inclusos.

Este conector serve em válvulas com outra interface além de Tipo A?

A compatibilidade indicada é com válvulas Tipo A conforme DIN EN 175301-803. Para outra interface, a compatibilidade mecânica não está estabelecida pela ficha.

Posso usar o E12224 em uma aplicação que exige mais de 16 A?

A ficha especifica capacidade de carga total de 16 A, portanto não informa adequação para cargas superiores. Consulte o fabricante para avaliar outra especificação.

A válvula não funciona depois de instalar o conector; o que devo verificar?

Confira primeiro a alimentação e a pinagem conforme o datasheet da válvula e do conector. Verifique também se a interface corresponde ao Tipo A e se as ligações foram feitas com o circuito desenergizado.

O cabo está solto ou não entra corretamente; o que pode estar acontecendo?

Verifique se o diâmetro está entre 6 e 8 mm e se os componentes de entrada foram montados conforme a documentação. Não force o cabo se as dimensões ou o conjunto não corresponderem.

É melhor comprar o conector avulso ou um conjunto com cabo?

O anúncio identifica o E12224 como conector de válvula e informa uma unidade por embalagem; não especifica um cabo incluído. Se a instalação exigir cabo montado, confirme a composição do item antes da compra.

Como decidir entre este modelo e outro conector de válvula?

Compare primeiro a interface da válvula e, em seguida, os contatos, a pinagem, a tensão, a carga, o diâmetro do cabo e a seção dos condutores. O E12224 está especificado para Tipo A conforme DIN EN 175301-803.

Que cuidados devo tomar na instalação?

Desenergize o circuito antes de fazer as ligações, confirme a pinagem na documentação do fabricante e verifique o assentamento da vedação antes de fechar o conector. A ficha não fornece uma sequência detalhada de montagem; consulte o datasheet.

GLOSSÁRIO TÉCNICO

DIN EN 175301-803

Norma indicada para identificar a interface Tipo A deste conector. (Ref.: tipo de válvula: Tipo A conforme DIN EN 175301-803)

IP65

Grau de proteção declarado para o produto; a montagem e a vedação devem seguir as instruções do fabricante. (Ref.: grau de proteção IP65)

NBR

Material especificado para a vedação do conector. (Ref.: vedação em NBR preto)

Material especificado para o invólucro e para as tampas do produto. (Ref.: invólucro em PA transparente e tampas em PA preto)

Capacidade de carga total

Valor de corrente total declarado para a aplicação elétrica do conector. (Ref.: capacidade de carga total de 16 A)
