- Referência do fabricante: E12205
- EAN: 4021179246668
- NCM do produto: 85444200
Destaques do Produto
Comprimento
20 metros...mais
Saiba mais sobre: "E12205 IFM - Cabo Ethernet Industrial IFM Automação Industrial 20m Blindado M12-RJ45"
Destaques do Produto
Comprimento
20 metros
Tipo de Cabo
Ethernet Blindado
Conector 1
M12 (Codificação D, Reto)
Conector 2
RJ45 (Reto)
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

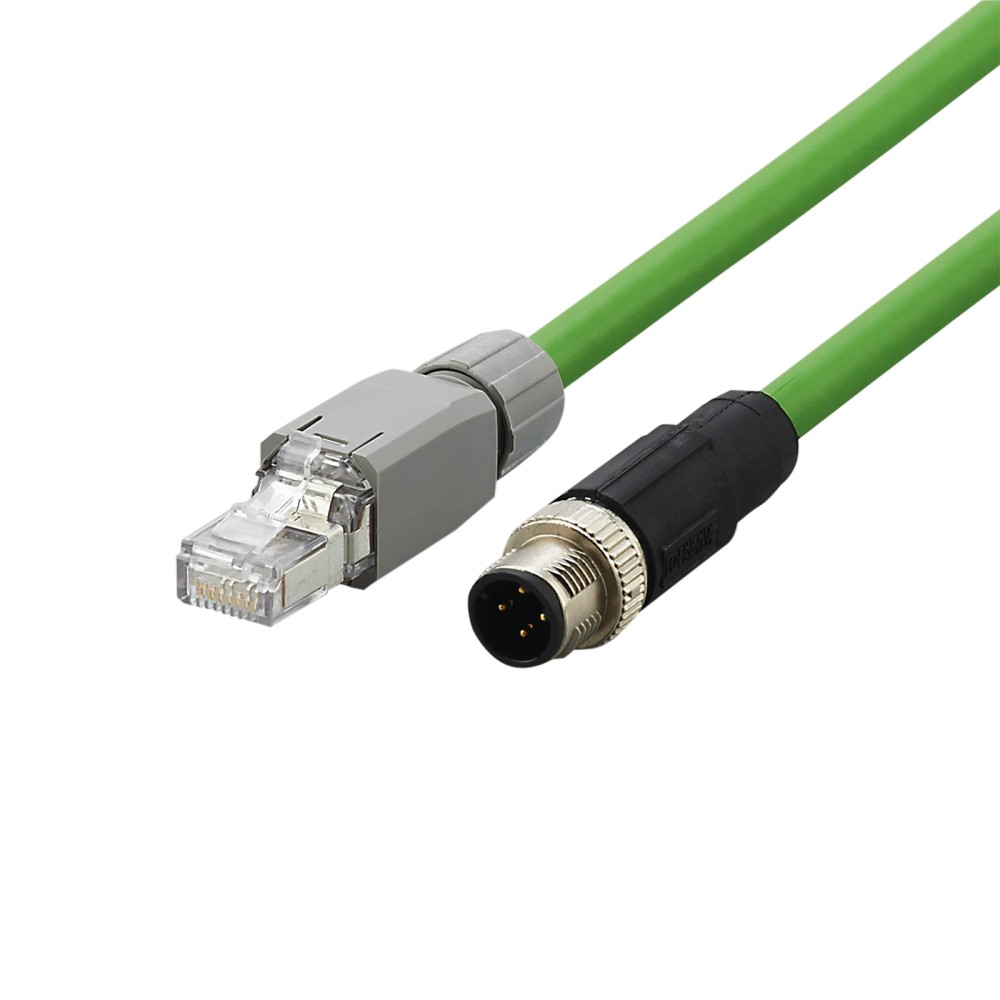

Sobre o Cabo de Ligação Ethernet Industrial IFM E12205 - 20m Blindado M12 para RJ45
O E12205 é um cabo de ligação Ethernet blindado de 20 metros, projetado para aplicações industriais e automação. Com conectores M12 (codificação D) e RJ45, ele garante integridade de sinal através de contatos banhados a ouro. É compatível com protocolos como PROFINET e oferece proteção IP65/67 no lado M12.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| Modelo | E12205 |
| Comprimento | 20 m |
| Blindagem | Sim |
| Conector M12 | Codificação D, 4 polos |
| Conector RJ45 | 8 polos |
| Temperatura | -25...70 °C |
| Proteção | IP65/IP67 (M12) |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Redes de automação industrial (Ethernet/PROFINET)
- Conexão entre dispositivos de campo (sensores/I/O) e switches
- Áreas que necessitam de proteção contra poeira e jatos de água (IP65/67)
⚠ Considere outro se precisa de:
- Aplicações em esteiras porta-cabos (movimento contínuo intenso)
- Exposição a temperaturas constantes acima de 70 °C
- Ambientes com submersão contínua de fluidos não previstos no datasheet
APLICAÇÕES E USO
- Conexão de dispositivos Ethernet em ambientes de fábrica sujeitos a poeira e umidade moderada.
- Integração de sensores e módulos de I/O em redes PROFINET.
- Interligação entre painéis de controle (com porta RJ45) e equipamentos de campo (porta M12).
COMO ESCOLHER
Antes de comprar o Cabo de Ligação Ethernet Industrial IFM E12205 - 20m Blindado M12 para RJ45, verifique estes pontos:
Quando escolher este cabo
Ideal para instalações fixas ou de movimento limitado que exigem uma conexão Ethernet robusta com conector M12 selado contra agentes externos.
Quando buscar outra alternativa
Busque cabos específicos para esteira porta-cabos (drag chain) se a aplicação envolver ciclos contínuos de flexão, ou cabos com codificação X se necessitar de velocidades superiores (Gigabit Ethernet).
ESPECIFICAÇÕES TÉCNICAS
| Dados Elétricos | ||
|---|---|---|
| Tensão de Operação | 48 V AC / 60 V DC | Limite máximo de tensão para operação segura |
| Capacidade de carga | 1 A | Corrente máxima suportada pelo conjunto |
| Classe de proteção | III | Isolamento elétrico conforme norma IEC |
| Condições Ambientais | ||
|---|---|---|
| Temperatura ambiente | -25...70 °C | Faixa de temperatura operacional permitida |
| Grau de proteção | IP65 / IP67 / IP20 | Proteção ambiental conforme condições de instalação |
| Dados Mecânicos | ||
|---|---|---|
| Comprimento do cabo | 20 m | Dimensão física do produto |
| Diâmetro do cabo | 6.5 mm | Dimensão externa nominal |
| Material de revestimento | PVC | Composição química da capa externa |
| Conexão Elétrica | ||
|---|---|---|

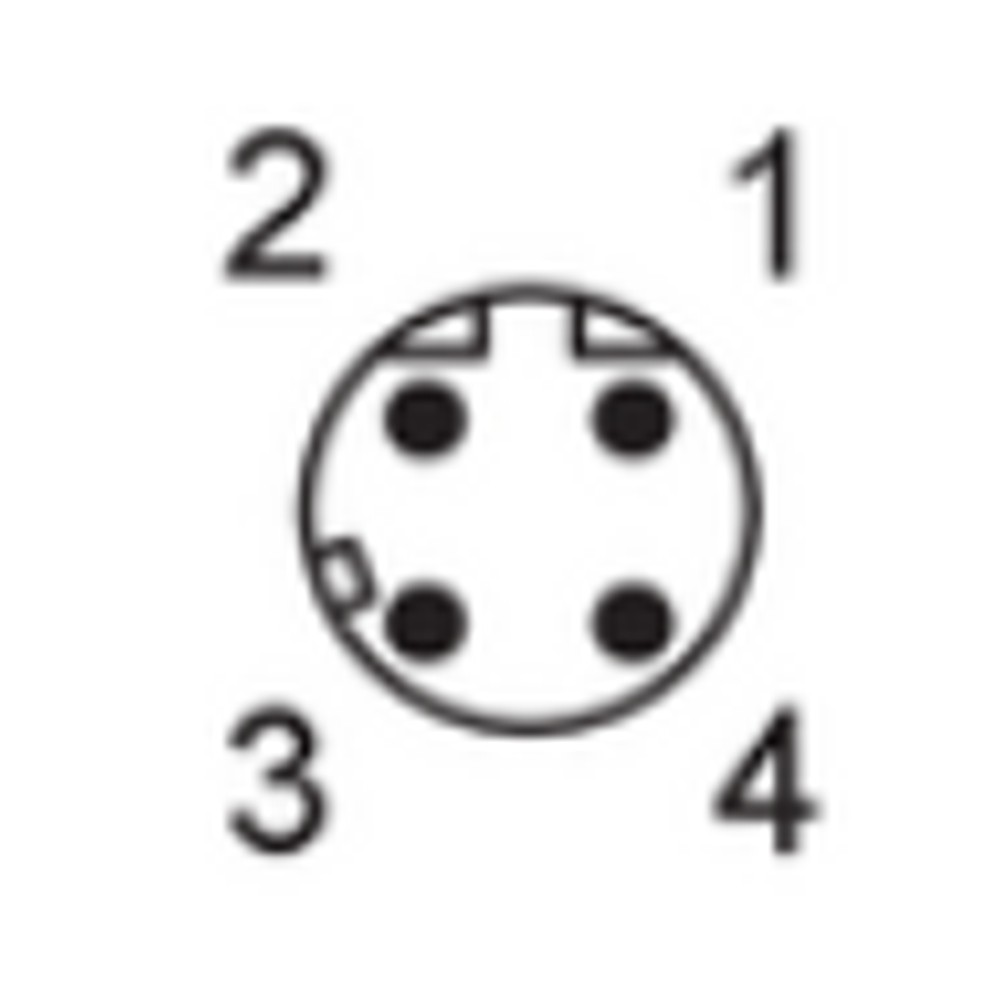

| Conexão M12 | Reto, Codificação D, 4 polos | Interface de campo industrial |

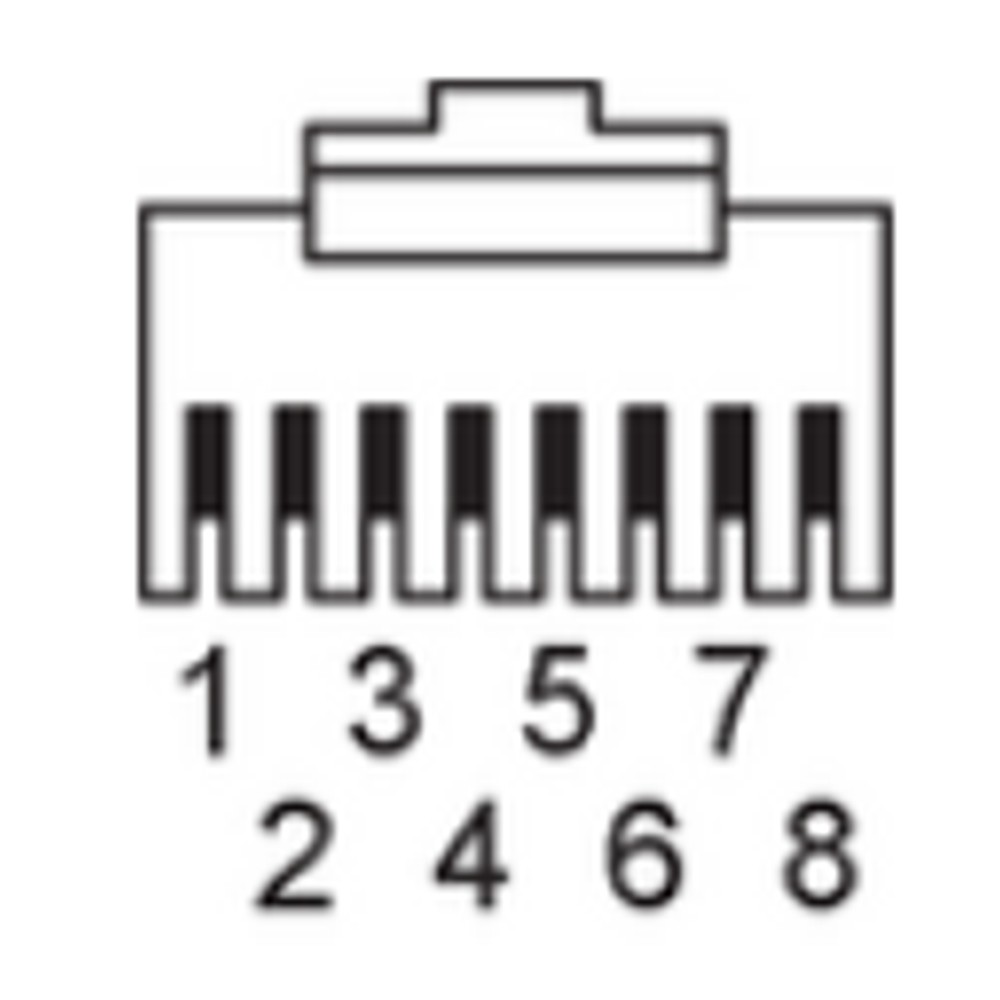

| Conexão RJ45 | Reto, 8 polos | Interface de rede padrão |
| Material dos contatos | Banhados a ouro | Otimização para condutividade e resistência à corrosão |
COMPATIBILIDADE
Comunicação
• Ethernet
• PROFINET
Conexões
Elétrica
1x M12 (reto) para 1x RJ45 (reto)
Processo
Conector M12 (Codificação D, 4 polos)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Redes PROFINET | ✓ | Especificação compatível com requisitos de cabeamento Ethernet industrial. |
| Ambiente externo com alta exposição UV | ✗ | O revestimento em PVC pode sofrer degradação precoce sem proteção adicional. |
| Aplicações de robótica/esteiras | ✗ | O cabo não possui especificação para alta flexão (uso estático recomendado). |
INSTALAÇÃO
Como instalar o Cabo de Ligação Ethernet Industrial IFM E12205 - 20m Blindado M12 para RJ45
- Desenergize todos os dispositivos conectados à rede.
- Inspecione os conectores M12 e RJ45 quanto a danos físicos.
- Conecte o lado M12 ao equipamento de campo (sensor/atuador).
- Aplique torque manual para fixar o conector M12 (máximo 0,4 Nm).
- Conecte o RJ45 ao switch ou interface de rede.
- Organize o cabo evitando dobras com raio inferior ao especificado.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Perda intermitente de comunicação ou erros de pacote. | Torque de aperto incorreto no conector M12. | Verificar se o conector está totalmente rosqueado (torque máx 0,4 Nm). |
| Interferência eletromagnética elevada ou ruído na rede. | Dano físico na blindagem ou revestimento. | Inspeção visual da integridade do cabo (PVC). |
| Aumento de resistência elétrica ou falha de link. | Corrosão ou sujeira nos contatos. | Verificar contatos dourados quanto a oxidação ou resíduos. |
| Ressecamento ou deformação do revestimento. | Cabo fora da faixa de temperatura. | Verificar temperatura ambiente (faixa -25 a 70 °C). |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que compõe o cabo de ligação Ethernet IFM E12205?
O E12205 é um cabo de ligação Ethernet blindado de 20 metros, equipado com um conector M12 (codificação D) e um conector RJ45, ideal para aplicações industriais e automação.
Quais são os protocolos e limites de compatibilidade deste cabo?
Este cabo é compatível com redes Ethernet industrial e protocolos como PROFINET, operando com tensão de até 48 V AC ou 60 V DC.
O E12205 pode ser utilizado em robótica ou esteiras porta-cabos?
Este cabo não é indicado para aplicações que exigem movimento contínuo de alta flexibilidade, como em esteiras porta-cabos (drag chains) complexas, pois possui revestimento em PVC rígido.
Quais são as limitações de temperatura para instalação?
O cabo não deve ser instalado em ambientes onde a temperatura exceda o limite operacional de 70 °C, sob risco de degradação do isolamento.
O que indica falha de comunicação neste cabo?
Sintomas de interrupção de dados ou falhas de comunicação podem indicar uma conexão frouxa ou blindagem danificada. Verifique o torque de aperto no conector M12 e a integridade física do revestimento.
O que verificar se o conector apresentar mau contato?
Caso o conector M12 apresente sinal de oxidação nos pinos, verifique se a vedação IP está comprometida ou se houve exposição a agentes químicos incompatíveis.
Devo comprar este cabo montado ou montar as pontas manualmente?
O modelo E12205 é uma solução de peça única com conectores pré-montados, otimizado para instalação rápida sem necessidade de crimpagem em campo.
Por que escolher o cabo industrial IFM em vez de um cabo de rede comum?
Este produto é preferível em ambientes que requerem grau de proteção IP67 no lado M12, garantindo maior confiabilidade do que cabos padrão de escritório.
Quais cuidados tomar durante a instalação?
Para a instalação, inspecione as roscas dos conectores, garanta que não haja torção excessiva do cabo e respeite o torque de aperto de 0,4 Nm no conector M12.
Como garantir a originalidade do produto adquirido?
A aquisição é direta através da rede de distribuição autorizada IFM, garantindo a procedência e os padrões técnicos do fabricante.
GLOSSÁRIO TÉCNICO
Ethernet Industrial
Protocolo de comunicação de alta velocidade para controle e automação industrial (Ref.: IEEE 802.3).
Codificação D
Padrão de conector M12 para transmissão de dados em redes Ethernet 10/100 Mbps (Ref.: IEC 61076-2-101).
Blindagem (Shielding)
Camada protetora metálica ao redor dos condutores para minimizar interferências eletromagnéticas (EMI).
Grau de Proteção IP
Classificação de resistência a sólidos e líquidos, onde IP67 indica proteção contra poeira e imersão temporária (Ref.: IEC 60529).
Patch Cable
Cabo elétrico usado para conectar temporariamente ou permanentemente um dispositivo a outro para roteamento de sinal.
