Cabo Ethernet IFM E12204 M12 p/ RJ45 10m Blindado

Pré-visualizar: E12204 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 p/ RJ45 10m Blindado

E12204 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 p/ RJ45 10m Blindado

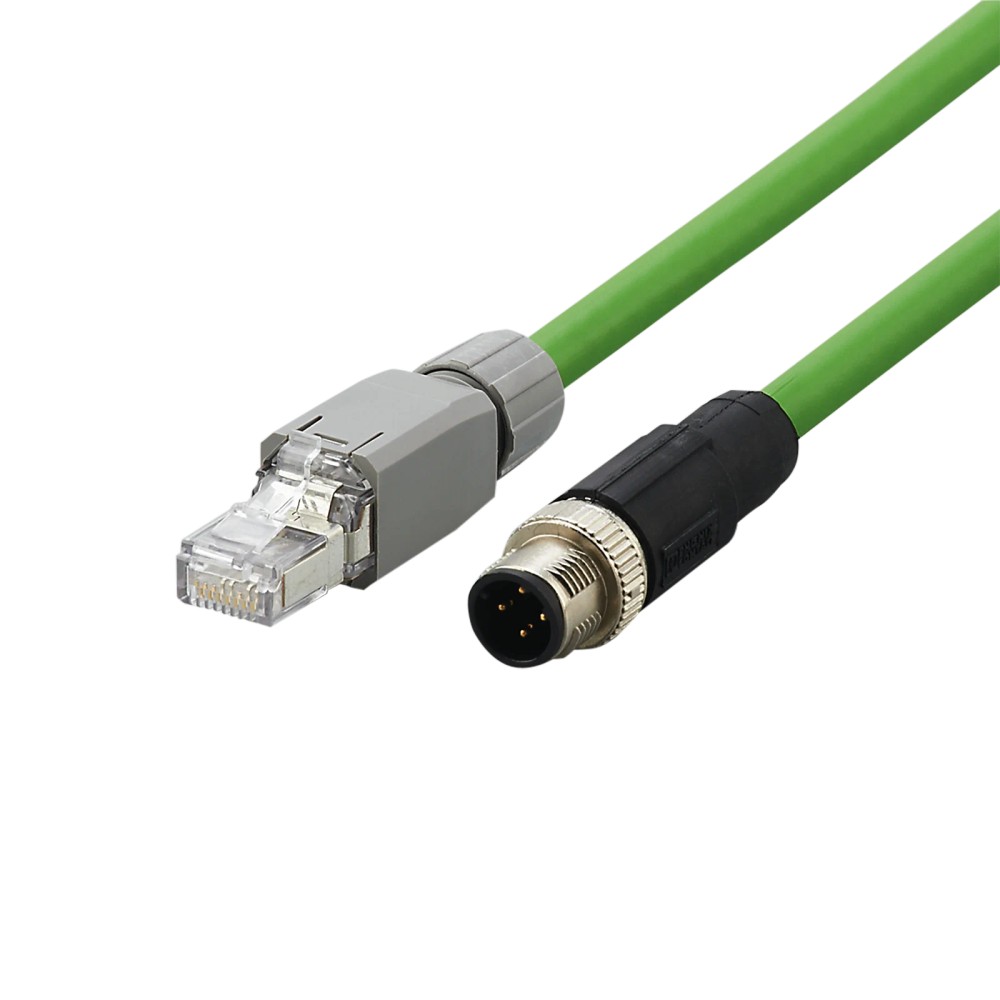

Imagem meramente ilustrativa

R$ 1.322,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12204
EAN: 4021179246651
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "E12204 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 p/ RJ45 10m Blindado"

Destaques do Produto

Comprimento

10 m

Conexão no lado M12

M12 reto, codificação D, 4 contatos

Conexão no lado Ethernet

RJ45 reto, 8 contatos

Construção

Cabo blindado; revestimento PVC; diâmetro 6,5 mm

Ambiente

Temperatura ambiente de -25...70 °C

Proteção

IP 65 e IP 67 indicados para o cabo; conectores M12 e RJ45: IP 20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12204 IFM — Cabo de ligação Ethernet blindado, M12 codificação D para RJ45, 10 m

O IFM E12204 é um cabo de ligação Ethernet para aplicações industriais, com conector M12 reto, codificação D, em uma extremidade e RJ45 reto na outra. Tem 10 m de comprimento, construção blindada e especificação de cabo PROFINET. É indicado para ligação Ethernet em automação industrial, incluindo uso como cabo patch cruzado, respeitando as conexões e condições elétricas especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E12204
Tipo	Cabo de ligação Ethernet; código D
Comprimento	10 m
Conexões	M12 reto, codificação D / RJ45 reto
Blindagem	Sim; cabo blindado
Especificação do cabo	PVC, verde, Ø 6,5 mm; PROFINET; 4 x 0,34 mm² (7 x Ø 0,25 mm)
Proteção indicada	IP 65 e IP 67; M12 e RJ45: IP 20
Temperatura ambiente	-25...70 °C
Tensão de operação	48 V AC / 60 V DC
Corrente nominal	1 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ligações Ethernet industriais que requeiram M12 codificação D em uma extremidade e RJ45 na outra.
Aplicações de automação industrial que utilizem cabo de 10 m e a especificação PROFINET informada.
Instalações compatíveis com cabo blindado e com os limites de temperatura, tensão e corrente declarados.

⚠ Considere outro se precisa de:

Não selecione quando a instalação exigir conectores diferentes de M12 codificação D e RJ45, ou geometrias diferentes das conexões retas.
Não use como se os conectores tivessem proteção IP 65/IP 67: a ficha indica IP 20 para M12 e RJ45.
Não aplique fora da faixa de temperatura ambiente de -25...70 °C ou acima dos valores elétricos especificados.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: ligação Ethernet em automação e aplicações industriais, incluindo uso como cabo patch cruzado.
Possibilidade de aplicação: ligação entre equipamentos com interfaces compatíveis com M12 codificação D e RJ45, desde que a pinagem, o protocolo e os limites elétricos sejam confirmados na documentação dos equipamentos.
Condições declaradas: cabo de 10 m, blindado, especificação PROFINET e temperatura ambiente de -25...70 °C. A ficha indica IP 65/IP 67 para o cabo e IP 20 para os conectores; considere essa distinção na instalação.

COMO ESCOLHER

Antes de comprar o E12204 IFM — Cabo de ligação Ethernet blindado, M12 codificação D para RJ45, 10 m, verifique estes pontos:

Escolha o E12204 quando

O equipamento e a instalação exigirem cabo Ethernet de 10 m com M12 reto codificação D para RJ45 reto, blindagem e especificação PROFINET.

Verifique antes de selecionar

Confirme o tipo de conexão exigido em cada equipamento, o comprimento necessário, o protocolo e os limites elétricos e ambientais. A ficha não informa pinagem detalhada nem compatibilidade com modelos específicos de equipamentos.

Considere outra configuração quando

A aplicação exigir outro comprimento, outro tipo ou codificação de conector, ou proteção diferente nos pontos de conexão. Consulte a documentação do equipamento e o datasheet para validar a instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Cabo de ligação Ethernet ifm E12204	Identificação do produto na fonte primária.
Marca	ifm	Marca indicada no anúncio.
SKU e part number do anúncio	E12204	Código de identificação do produto no anúncio.
GTIN	4021179246651	Identificador comercial informado.
Quantidade por embalagem	1 peça	Unidade de fornecimento indicada na ficha.
Peso	698,5 g	Valor informado no conjunto de dados do produto.

Área de aplicação
Aplicação informada	Aplicações industriais e automação industrial; cabo patch cruzado	Descrição de aplicação fornecida para o produto.
Tipo de cabo	Ethernet; código D	Tipo e código indicados na ficha.
Especificação	PROFINET	Identificação presente na especificação do cabo; não representa confirmação de compatibilidade com modelos específicos.

Dados elétricos
Tensão de operação	48 V AC / 60 V DC	Valores de operação declarados na ficha.
Corrente nominal / capacidade de carga total	1 A	Valor declarado; não exceder a capacidade indicada.
Classe de proteção	III	Classificação declarada na ficha.

Conexões elétricas

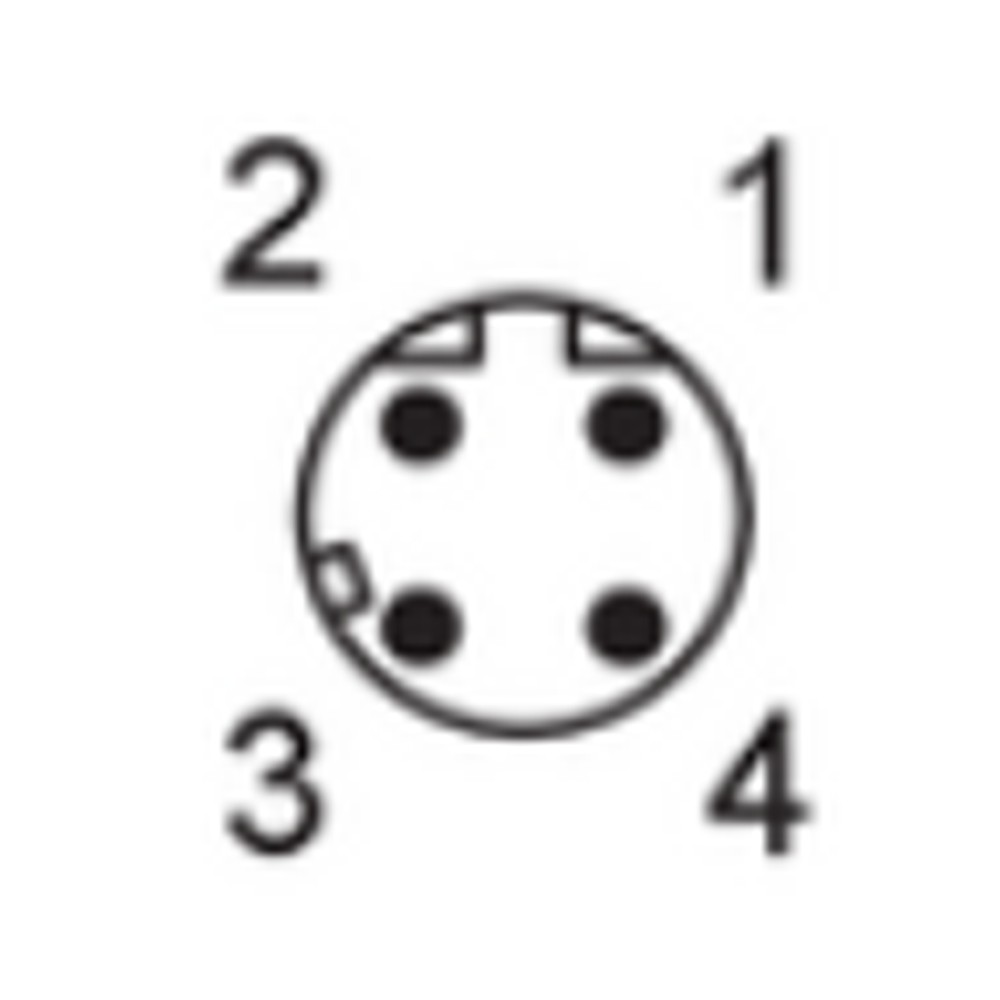

Conector M12	1 x M12, reto; codificação D; 4 contatos dourados; corpo TPU preto	Configuração da extremidade M12 informada pelo fabricante.
Bloqueio M12	Zinco moldado sob pressão, niquelado; torque máximo de aperto 0,4 Nm	Material e limite de torque declarados para o bloqueio.

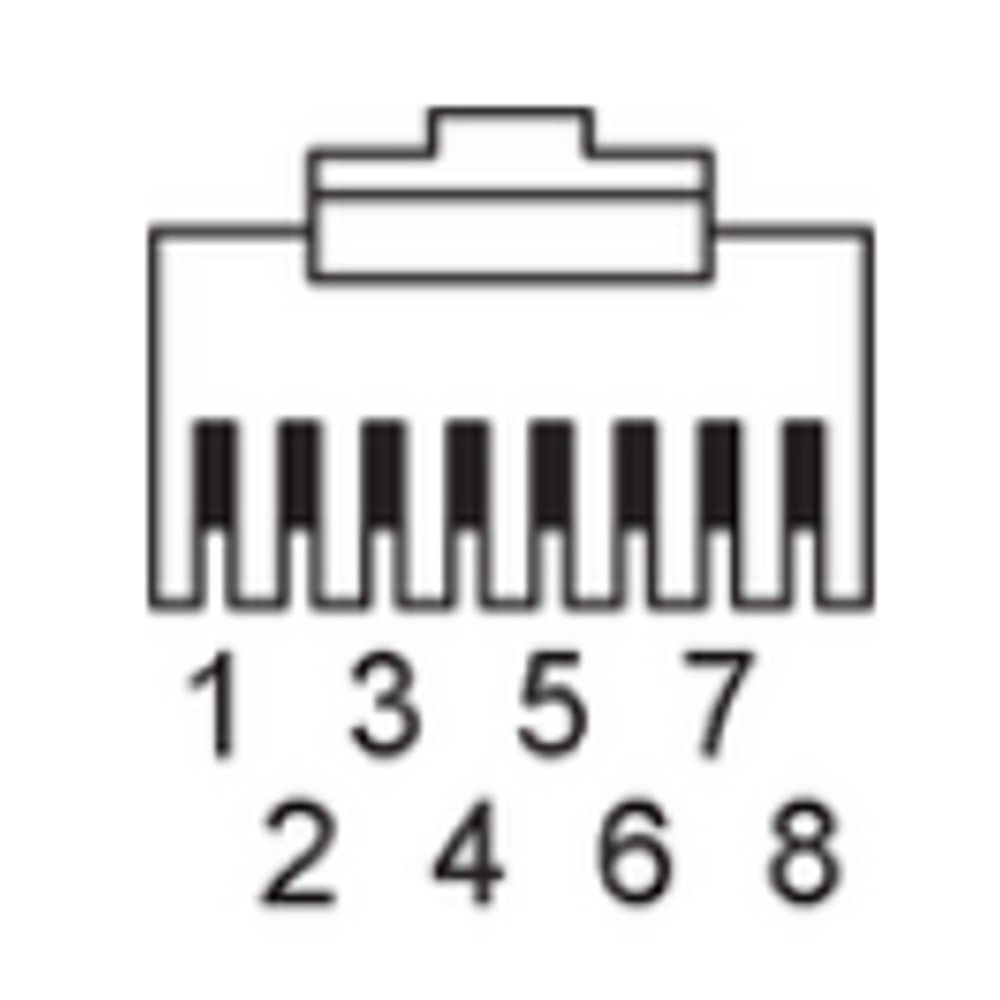

Conector RJ45	1 x RJ45, reto; 8 contatos dourados; corpo em PA	Configuração da extremidade RJ45 informada pelo fabricante.

Construção e materiais
Comprimento do cabo	10 m	Comprimento nominal informado.
Estrutura do cabo	4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção dos condutores conforme especificação do cabo.
Revestimento	PVC verde	Material e cor declarados para o revestimento.
Diâmetro externo	6,5 mm	Diâmetro declarado na especificação.
Blindagem	Sim; cabo blindado	Característica indicada na ficha.
Material do invólucro	TPU / PA	Materiais informados para os componentes do conjunto.
Material da porca/bloqueio	Zinco moldado sob pressão, niquelado	Material indicado para o bloqueio da conexão M12.
Contatos	Banhados a ouro	Característica especial declarada; contatos M12 e RJ45 especificados como dourados.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente declarada.
Grau de proteção indicado	IP 65 e IP 67	A ficha também distingue os conectores M12 e RJ45, para os quais indica IP 20.
Proteção dos conectores	M12 e RJ45: IP 20	Não assumir IP 65/IP 67 nos conectores; observar a distinção da ficha.

COMPATIBILIDADE

Comunicação

• Ethernet; especificação do cabo indicada como PROFINET.

• A descrição do produto informa uso como cabo patch cruzado. A ficha não detalha dispositivos ou protocolos adicionais compatíveis.

Conexões

Elétrica Uma conexão M12 reta, codificação D, com 4 contatos dourados; corpo em TPU preto e bloqueio em zinco moldado sob pressão, niquelado, com torque máximo de aperto indicado de 0,4 Nm. Na outra extremidade, um conector RJ45 reto, com 8 contatos dourados e corpo em PA. Tensão de operação: 48 V AC / 60 V DC; corrente nominal/capacidade de carga total: 1 A. Confirme a pinagem e os requisitos elétricos dos equipamentos no datasheet e na documentação dos fabricantes.

Processo Não possui conexão de processo informada; trata-se de um cabo de ligação Ethernet com conectores M12 e RJ45.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interface compatível com M12 codificação D em uma ponta e RJ45 na outra	✓	As duas conexões e suas geometrias constam na ficha; a compatibilidade elétrica da aplicação deve ser confirmada nos equipamentos.
Aplicação Ethernet industrial que requer cabo de 10 m, blindado e especificação PROFINET	✓	Essas características constam na especificação do cabo.
Instalação que exige conectores M12 e RJ45 com grau de proteção IP 65 ou IP 67	✗	A ficha informa IP 20 para os conectores M12 e RJ45; não atribua a eles IP 65 ou IP 67.
Equipamento que exige conector M12 com codificação diferente de D ou extremidade diferente de RJ45	✗	A configuração fornecida é M12 reto codificação D para RJ45 reto.
Uso fora de -25...70 °C, acima de 48 V AC / 60 V DC ou acima de 1 A	✗	Essas condições excedem os limites informados na ficha.

INSTALAÇÃO

Como instalar o E12204 IFM — Cabo de ligação Ethernet blindado, M12 codificação D para RJ45, 10 m

Confirme que as interfaces dos equipamentos correspondem a M12 codificação D e RJ45 e que a aplicação aceita a configuração do cabo.

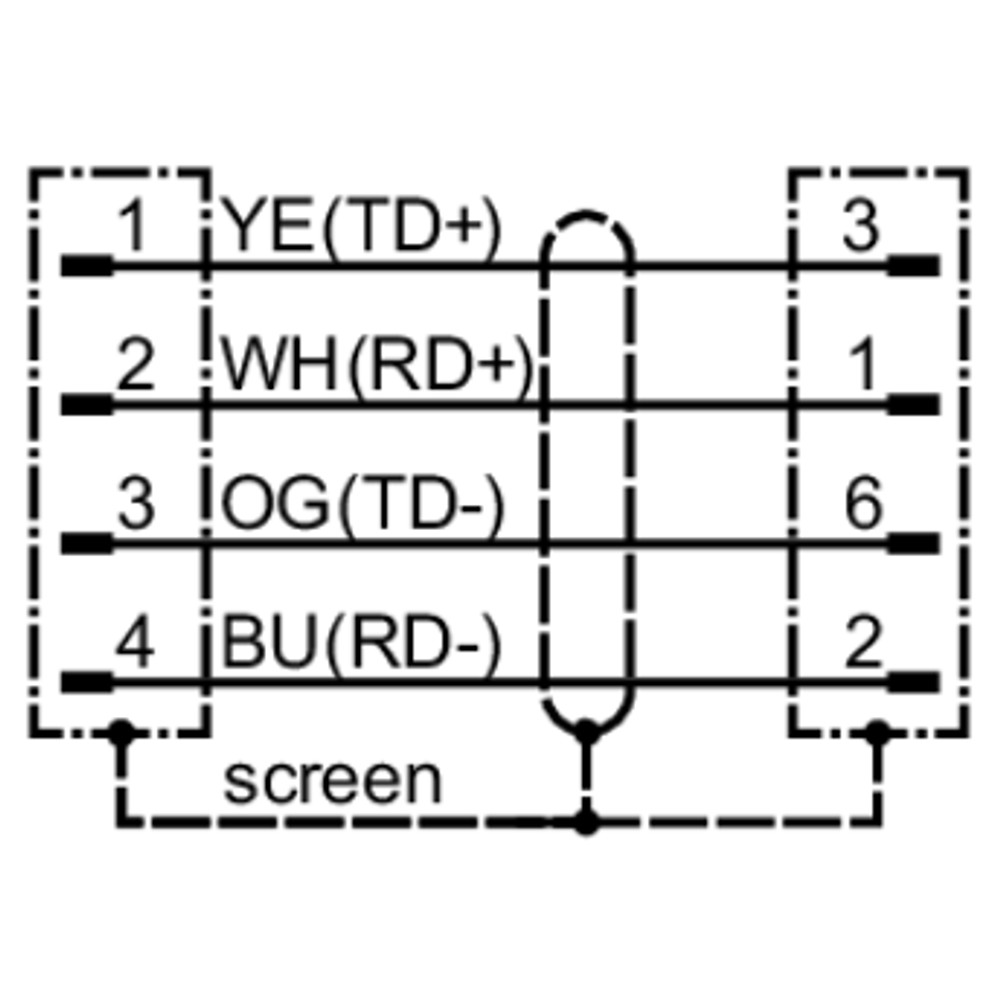

Confira a pinagem e os requisitos de comunicação nas documentações dos equipamentos e no datasheet do E12204 antes de energizar.
Planeje o percurso para o comprimento de 10 m e evite tracionar ou danificar o cabo durante a instalação.
Inspecione os conectores e as superfícies de acoplamento; alinhe cada conexão corretamente antes de acoplar.
Aperte o bloqueio M12 sem exceder o torque máximo indicado de 0,4 Nm; siga as instruções do fabricante do equipamento para a conexão RJ45.
Após a montagem, verifique o encaixe dos conectores e a comunicação. Considere IP 20 para ambos os conectores e não os trate como protegidos por IP 65/IP 67.

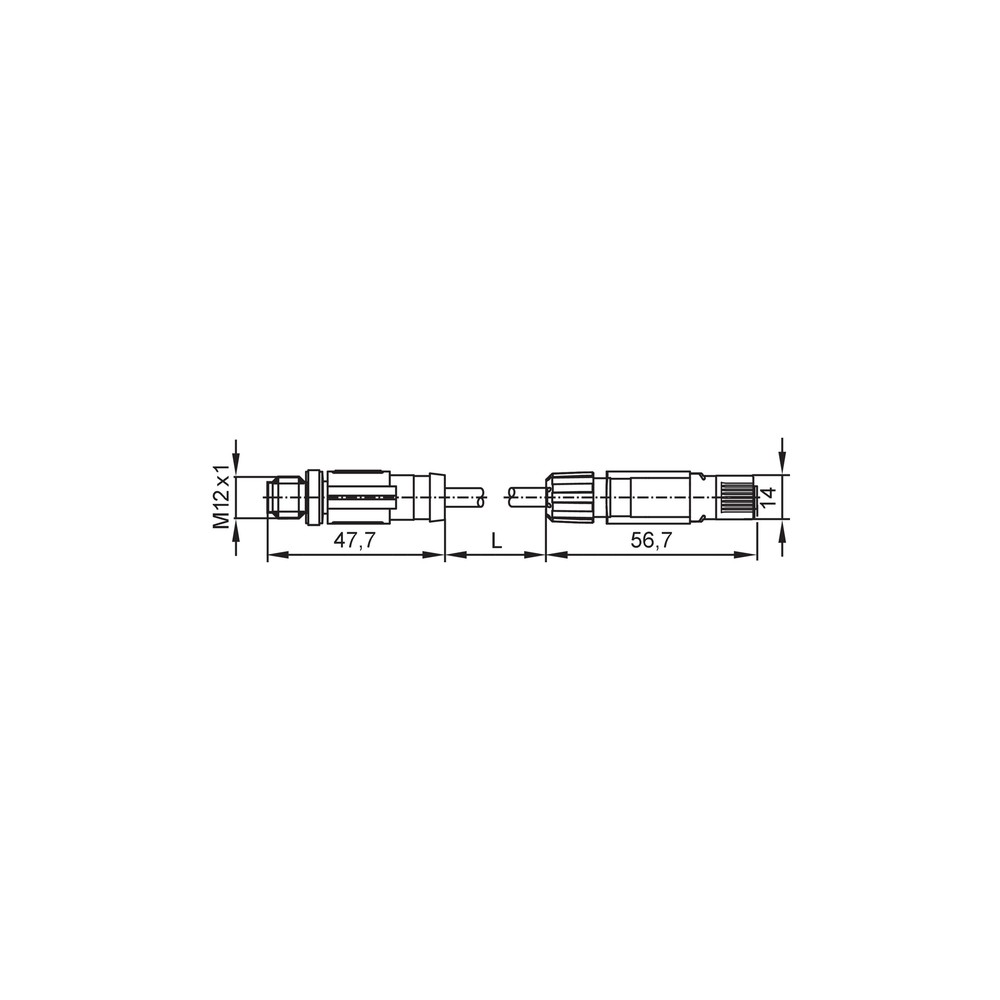

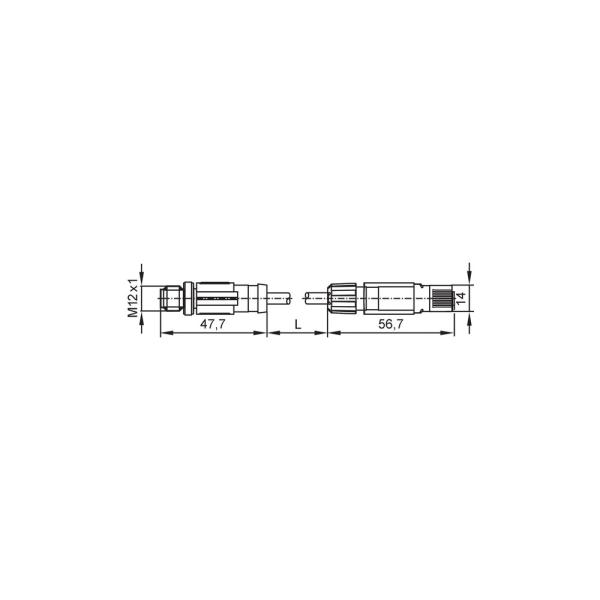

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação entre os equipamentos.	Conector não totalmente acoplado, interface incompatível ou pinagem/configuração não correspondente à aplicação.	Verifique o encaixe nas duas extremidades, confirme M12 codificação D e RJ45 e compare a pinagem e a configuração com as documentações dos equipamentos.
Conexão intermitente ao movimentar ou tocar no cabo.	Acoplamento frouxo ou dano no cabo/conector.	Inspecione visualmente o cabo e os conectores e confira o aperto do bloqueio M12, sem ultrapassar 0,4 Nm.
Umidade ou contaminação percebida na região de conexão.	Exposição dos conectores a uma condição superior à proteção IP 20 indicada para M12 e RJ45.	Confira a condição de instalação e a proteção exigida no ponto de conexão; a ficha não atribui IP 65/IP 67 aos conectores.
Falha durante a operação em determinada condição ambiental ou elétrica.	Uso fora dos valores declarados para temperatura, tensão ou corrente.	Compare as condições medidas com -25...70 °C, 48 V AC / 60 V DC e 1 A; consulte o datasheet e a documentação do equipamento.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E12204 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12204 e para que serve?

É um cabo de ligação Ethernet industrial de 10 m, descrito como patch cruzado. Conecta uma interface M12 codificação D a uma interface RJ45, conforme os requisitos dos equipamentos.

Quais são os conectores e quantos contatos cada um tem?

O cabo tem um M12 reto codificação D com 4 contatos e um RJ45 reto com 8 contatos. Os contatos são especificados como dourados.

Esse cabo serve para qualquer equipamento Ethernet industrial?

Não é possível afirmar compatibilidade universal. Confirme se os equipamentos aceitam M12 codificação D e RJ45 e valide protocolo e pinagem na documentação correspondente.

Posso usar os conectores em uma instalação que exige IP 67?

A ficha indica IP 20 para os conectores M12 e RJ45. Portanto, não selecione o produto supondo que as conexões tenham IP 67.

O que verificar se não houver comunicação depois da instalação?

Confira o encaixe dos dois conectores e se as interfaces correspondem a M12 codificação D e RJ45. Depois, valide pinagem e configuração nos documentos dos equipamentos.

O que pode causar uma conexão intermitente?

Um acoplamento incompleto ou dano no cabo e nos conectores são causas possíveis. Inspecione o conjunto e confira o bloqueio M12 sem exceder 0,4 Nm.

Devo escolher este cabo ou um de outro comprimento?

O E12204 tem 10 m. Se o percurso exigir outro comprimento, selecione uma configuração cujo comprimento corresponda à instalação e confira as demais conexões e especificações.

Este produto é um kit com acessórios ou uma peça avulsa?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. O produto é identificado como cabo de ligação Ethernet.

Como faço a conexão M12 sem danificar o bloqueio?

Alinhe o conector antes de acoplar e respeite o torque máximo de aperto de 0,4 Nm informado para o bloqueio M12. Consulte o datasheet para instruções complementares.

O cabo pode operar fora da faixa de -25...70 °C?

A faixa de temperatura ambiente informada é de -25...70 °C. Para condições fora dela, consulte a IFM antes de selecionar o produto.

GLOSSÁRIO TÉCNICO

Codificação D

Tipo de codificação da conexão M12 especificada para este cabo. (Ref.: conector M12, codificação D)

Blindagem

Construção do cabo identificada como blindada na ficha; a ficha não detalha o método construtivo da blindagem. (Ref.: blindagem: sim)

PROFINET

Especificação de cabo indicada para o produto; a compatibilidade final depende das interfaces e dos requisitos da aplicação. (Ref.: especificação do cabo)

Grau de proteção IP

Classificação de proteção indicada separadamente para o cabo e para os conectores; os conectores M12 e RJ45 são especificados como IP 20. (Ref.: proteção IP 65, IP 67 e IP 20)

Torque de aperto

Limite máximo indicado para o aperto do bloqueio da conexão M12. (Ref.: máximo de 0,4 Nm)
