Cabo de Conexão M12 IFM 8 Polos 5m

Pré-visualizar: E12168 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos 5m PUR IP68

E12168 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos 5m PUR IP68

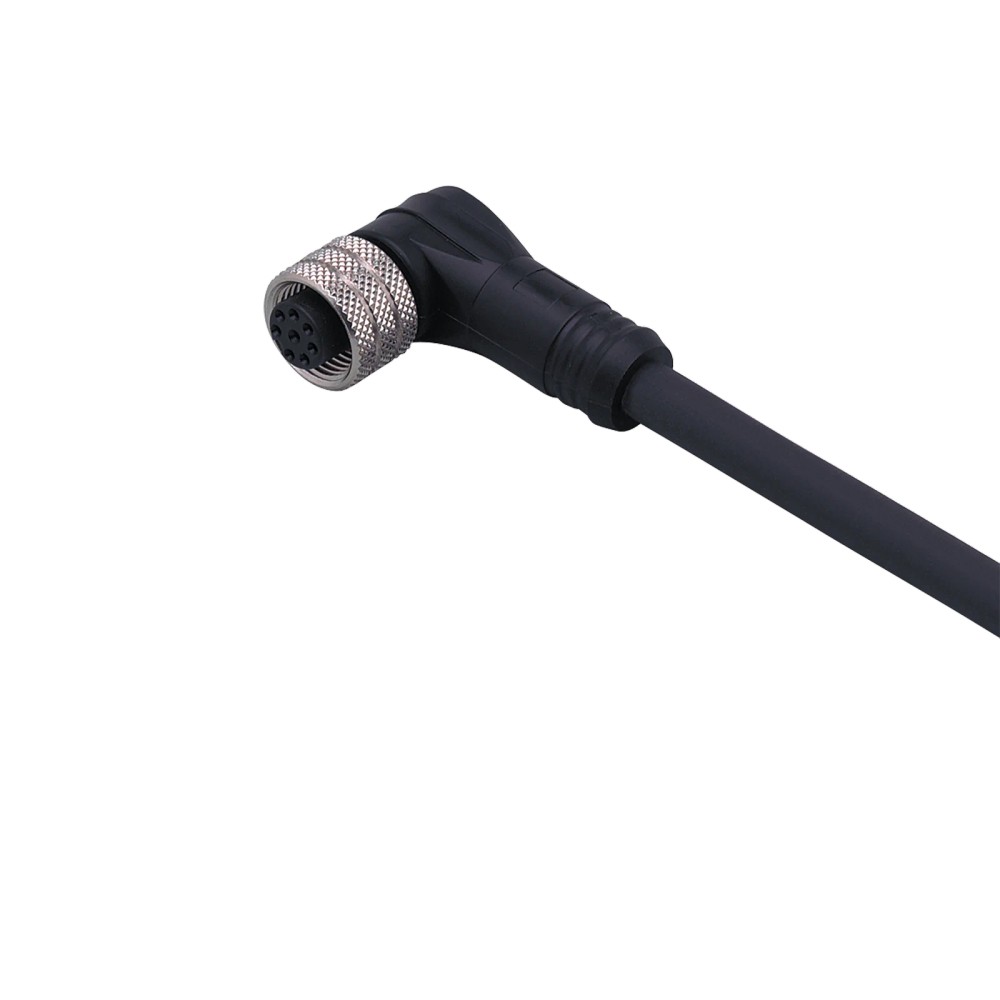

Imagem meramente ilustrativa

R$ 371,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12168
EAN: 4021179241359
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "E12168 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos 5m PUR IP68"

Destaques do Produto

Tipo de Conector

M12 Angular

Número de Polos

Comprimento

5 m

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea M12 Angular 8 Polos 5m PUR IFM E12168

O cabo E12168 da IFM é uma solução robusta projetada para transmissão de dados e energia em ambientes industriais exigentes. Com conector fêmea angular M12 de 8 polos, oferece alta confiabilidade e vedação IP68. É construído com revestimento em PUR, garantindo durabilidade mecânica e resistência em condições operacionais severas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E12168
Marca	IFM
Conexão	Fêmea M12 Angular
Polos	8
Comprimento	5 metros
Grau de Proteção	IP 68
Material	PUR
Temperatura	-40 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de sensores industriais com interface M12 de 8 polos.
Aplicações que exigem grau de proteção IP68 contra umidade e poeira.
Ambientes industriais que demandam cabos resistentes à tração e flexão.
Espaços com limitação de espaço onde conectores angulares facilitam o roteamento.

⚠ Considere outro se precisa de:

Instalação em locais onde a tensão excede 36V DC ou 30V AC.
Aplicação em correntes nominais superiores a 2A.
Uso em ambientes com agentes químicos agressivos incompatíveis com PUR.
Aplicações com vibração excessiva sem o torque de aperto especificado (1 a 1,5 Nm).

APLICAÇÕES E USO

Conexão de sensores e atuadores com interface M12 de 8 polos.
Sistemas de automação que exigem proteção IP68 contra entrada de líquidos e particulados.
Uso em ambientes industriais internos e externos devido à resistência do material PUR.
Integração em máquinas que demandam cabos resistentes à abrasão e flexão contínua.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 Angular 8 Polos 5m PUR IFM E12168, verifique estes pontos:

Quando escolher este cabo

Utilize quando o projeto exigir conexão M12 de 8 polos com necessidade de alta resistência ambiental (IP68) e flexibilidade conferida pelo revestimento PUR em ambientes de automação.

Quando buscar outra opção

Se a aplicação exigir correntes acima de 2A, tensões superiores a 36V DC, ou se o ambiente possuir agentes químicos que requerem outros materiais de revestimento (como PVC ou Teflon), este modelo não é o mais adequado.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Aplicações industriais e automação industrial	Finalidade principal de uso

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limite de tensão de trabalho
Capacidade de carga total	2 A	Corrente nominal máxima

Dados mecânicos
Comprimento	5 m	Comprimento total do cabo
Material do revestimento	PUR	Material externo
Diâmetro do cabo	6,6 mm	Espessura externa
Material da porca	Latão niquelado	Bloqueio do conector
Grau de proteção	IP 68	Resistência ambiental

Condições ambientais
Temperatura ambiente	-40 a 80 °C	Faixa de operação

COMPATIBILIDADE

Comunicação

• Sinais analógicos e digitais (I/O)

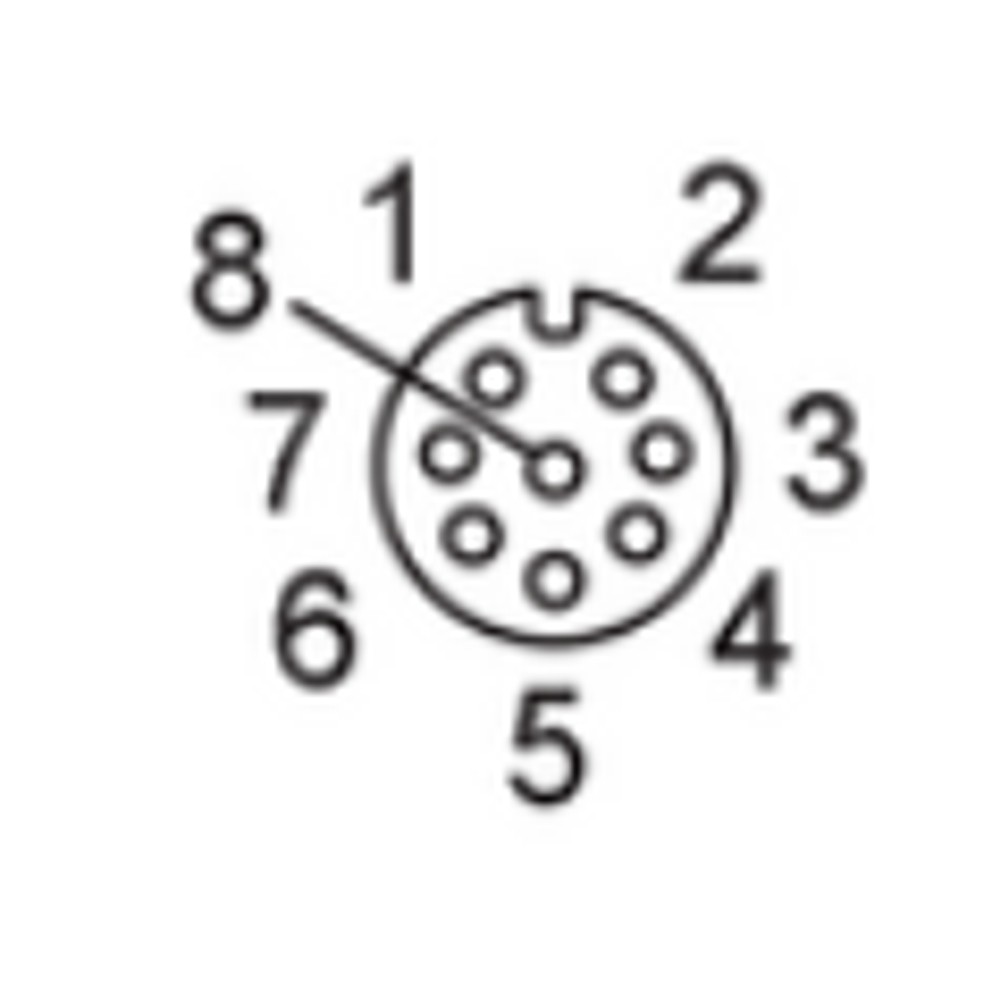

• Interfaces baseadas em pinagem M12 de 8 polos (código A)

Conexões

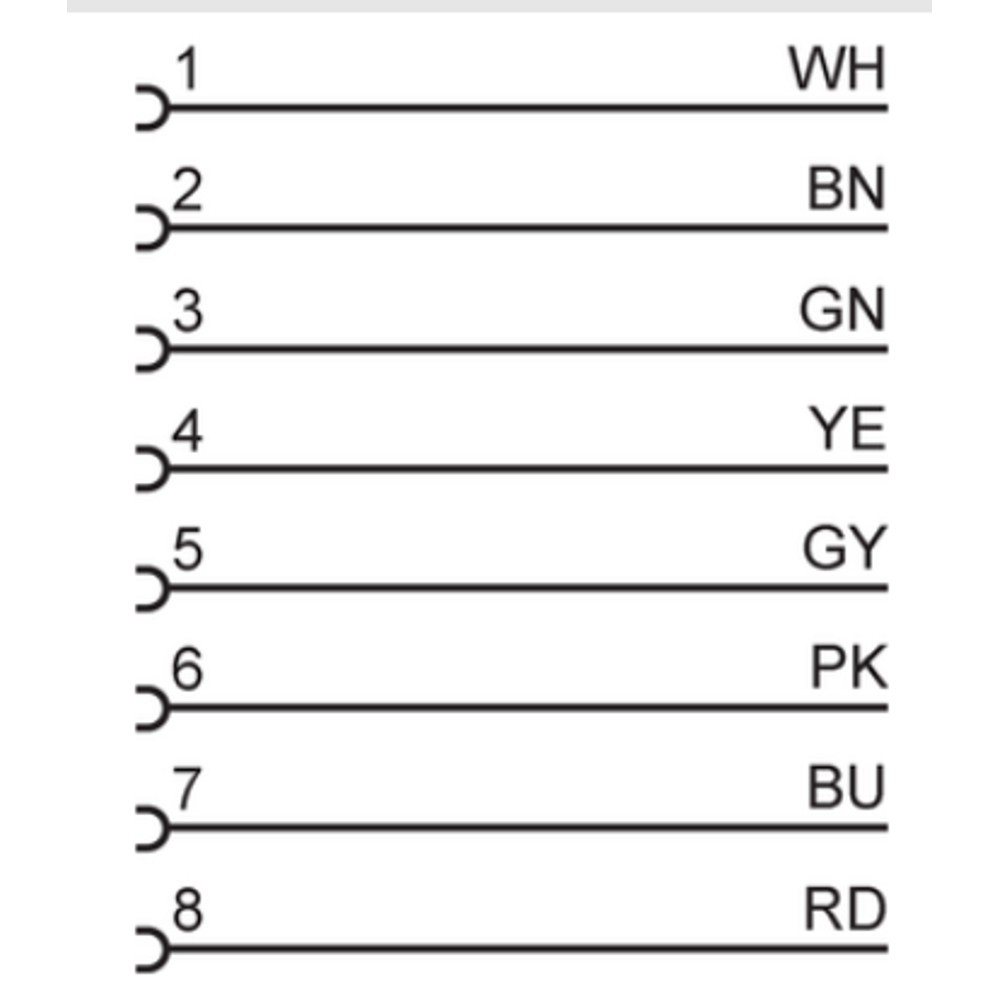

Elétrica 8 núcleos de 0,25 mm² (14 x Ø 0,15 mm) com codificação DIN 47100

Processo Fêmea M12 Angular (codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores padrão com conexão M12 de 8 polos	✓	A pinagem e o formato de conexão são compatíveis com o padrão industrial M12 de 8 vias.
Alimentação de motores de alta potência	✗	A corrente máxima de 2A é insuficiente para motores de potência industrial.
Ambiente com imersão em água (IP68)	✓	O cabo possui classificação IP68, sendo estanque contra imersão contínua.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 Angular 8 Polos 5m PUR IFM E12168

Verifique se o dispositivo a ser conectado possui interface M12 de 8 polos compatível.
Posicione o conector angular de forma que o cabo não sofra tração excessiva no ponto de entrada.
Insira o conector fêmea no dispositivo, alinhando a guia do encaixe M12.
Rosqueie a porca de latão niquelado manualmente até sentir resistência.
Aplique o torque final de 1 a 1,5 Nm utilizando a ferramenta de aperto apropriada.
Fixe o cabo ao longo da estrutura da máquina usando braçadeiras, mantendo um raio de curvatura seguro para não forçar os condutores internos.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal do sensor.	Torque de aperto excessivo ou insuficiente no conector M12.	Verifique se a porca de latão está ajustada entre 1 e 1,5 Nm e se o conector está totalmente inserido.
Curto-circuito ou falha na isolação elétrica.	Dano físico no revestimento PUR por agentes cortantes.	Realize inspeção visual ao longo do comprimento do cabo para detectar cortes ou abrasões expostas.
Erro de comunicação (Data Link Error).	Erro na ordem de fiação ou conector incompatível (codificação diferente).	Valide a codificação de cores DIN 47100 e a pinagem do equipamento com o manual do sensor.
Aquecimento do cabo ou deformação do invólucro.	Sobrecarga de corrente no circuito.	Meça a corrente total do circuito e verifique se excede o limite de 2A suportado pelos fios de 0,25 mm².

DOCUMENTAÇÃO TÉCNICA

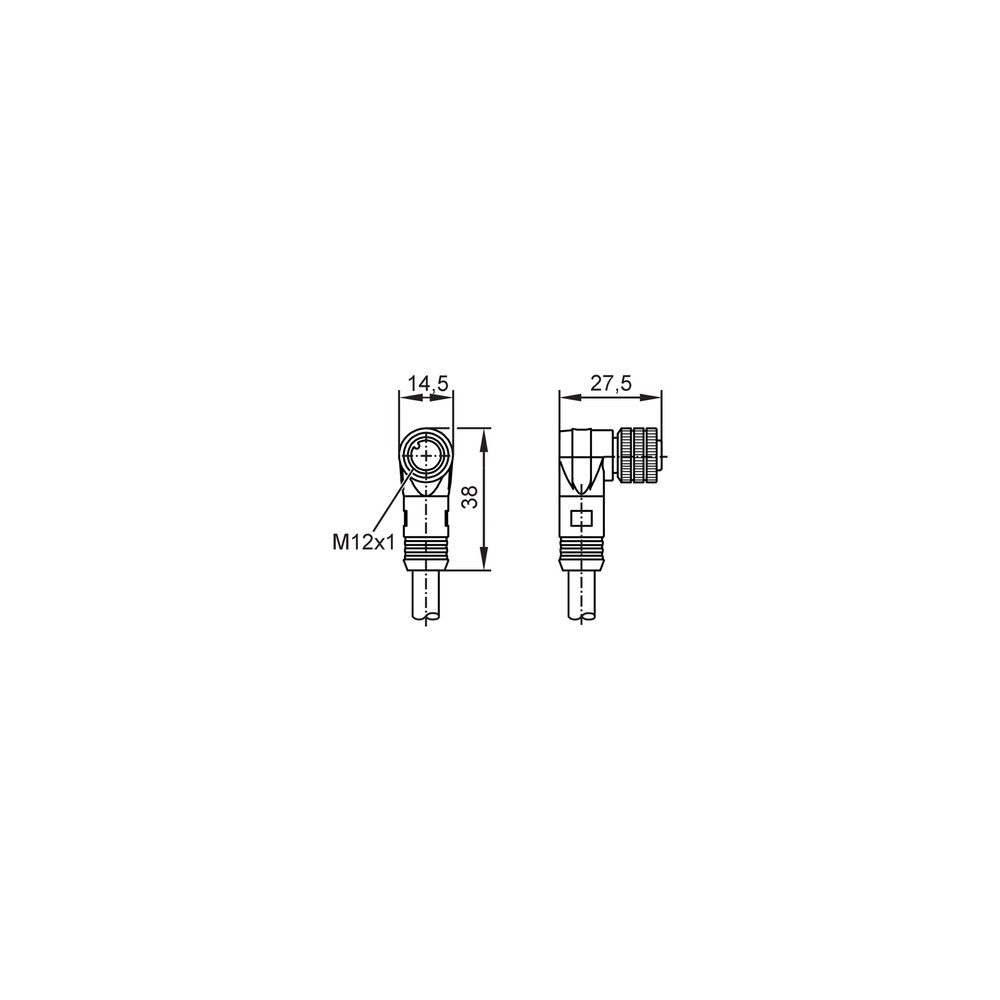

Datasheet E12168 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo de conexão E12168 da IFM?

O E12168 é um cabo de conexão industrial com conector fêmea M12 angular de 8 polos, projetado para transmissão de sinais e energia em sistemas de automação.

Quais são as características físicas e elétricas mais importantes?

O cabo possui 5 metros de comprimento, revestimento em PUR, grau de proteção IP68 e é codificado conforme DIN 47100 para 8 núcleos de 0,25 mm².

Existe alguma restrição de uso ou aplicação para este cabo?

Este cabo não é indicado para aplicações que excedam 30 V AC ou 36 V DC, nem para ambientes com exposição a produtos químicos que degradem o revestimento PUR.

Posso utilizar este cabo para alimentar motores ou cargas pesadas?

O cabo não deve ser utilizado em aplicações de potência superior a 2A, pois a bitola dos fios (0,25 mm²) é dimensionada para sinal e sensores, não para carga de alta corrente.

Como diagnosticar uma falha de comunicação com este cabo?

Sintomas comuns incluem falhas intermitentes de sinal ou sensores não reconhecidos pelo CLP. Verifique a continuidade dos fios e a integridade do conector antes de substituir.

Quais são os sinais de que o cabo está danificado?

Se houver oxidação nos pinos ou isolamento rompido, verifique o aperto da rosca e a integridade da vedação. Uma queda de tensão na extremidade final pode indicar um fio partido internamente.

Este item vem como um kit de conectores ou é o cabo montado?

O modelo E12168 é uma peça única pronta para instalação, não um kit. Diferencia-se de modelos retos por seu formato angular, ideal para espaços confinados.

Devo escolher o modelo angular ou o reto?

A escolha depende do espaço físico; o modelo angular (E12168) é preferível quando há limitação de profundidade na instalação do sensor.

Qual o cuidado necessário na instalação do conector M12?

Ao instalar, certifique-se de não ultrapassar o torque de aperto de 1,0 a 1,5 Nm no conector M12 para não danificar o corpo de TPU ou a vedação.

Como funciona a procedência e o faturamento deste produto?

A IFM é a fabricante deste produto. A compra é realizada com faturamento direto da IFM Electronic LTDA., garantindo procedência industrial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica, abrasão e flexibilidade (Ref.: Material).

IP68

Grau de proteção que indica total estanqueidade contra poeira e proteção contra imersão contínua em água (Ref.: Grau de proteção).

DIN 47100

Norma técnica que define o padrão de cores para a identificação dos condutores internos do cabo (Ref.: Codificação de cores).

M12

Padrão de rosca métrica de 12mm amplamente utilizado em sensores e automação industrial (Ref.: Tipo de conector).

Latão Niquelado

Material utilizado na porca de bloqueio para garantir resistência à corrosão e durabilidade mecânica (Ref.: Material da porca).
