Cabo de Conexão Fêmea IFM M12 8 Polos 10m PUR

Pré-visualizar: E12167 IFM - Cabo de Conexão Fêmea IFM Automação Industrial M12 8 Polos 10m PUR IP67

E12167 IFM - Cabo de Conexão Fêmea IFM Automação Industrial M12 8 Polos 10m PUR IP67

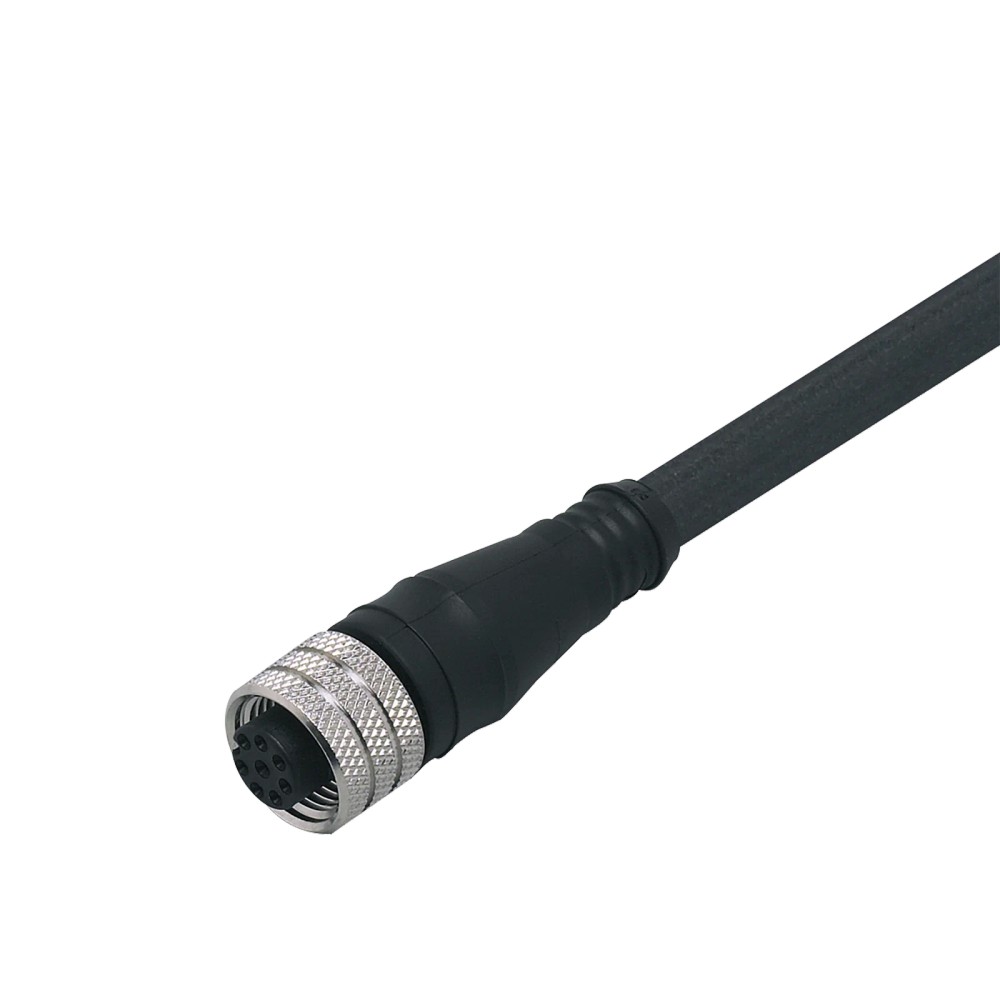

Imagem meramente ilustrativa

R$ 530,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12167
EAN: 4021179241342
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E12167 IFM - Cabo de Conexão Fêmea IFM Automação Industrial M12 8 Polos 10m PUR IP67"

Destaques do Produto

Conector

Fêmea M12 reto, codificação A, 8 contatos

Comprimento

10 m

Tensão de operação

< 30 V AC / < 36 V DC

Corrente máxima total

2 A

Proteção

IP67

Material do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12167 IFM — Cabo de conexão com conector fêmea M12 reto, 8 polos, 10 m, PUR, IP67

O IFM E12167 é um cabo de conexão com conector fêmea M12 reto de 8 polos, destinado a aplicações industriais e de automação. Possui cabo de 10 m com revestimento PUR e grau de proteção IP67. Sua tensão de operação é inferior a 30 V AC e 36 V DC, com capacidade de carga total de 2 A.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	E12167
Tipo de conector	Fêmea M12 reto, codificação A, 8 contatos
Comprimento do cabo	10 m
Revestimento do cabo	PUR, preto
Grau de proteção	IP67
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	2 A
Condutores	8 × 0,25 mm²
Temperatura ambiente	-40…80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que necessitem de conexão por soquete fêmea M12 reto, codificação A, com 8 contatos.
Instalações que atendam aos limites elétricos especificados e exijam cabo de 10 m com proteção IP67, observadas as condições de instalação.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector macho, formato angular ou codificação diferente da A.
Não utilizar em circuitos que excedam < 30 V AC, < 36 V DC ou a capacidade de carga total de 2 A.

APLICAÇÕES E USO

Uso em instalações industriais e de automação que requeiram cabo de conexão de 10 m com conector fêmea M12 reto, codificação A, 8 contatos. A aplicação é indicada na ficha; a compatibilidade com cada dispositivo depende da pinagem e dos requisitos elétricos do equipamento.
Possibilidade de uso em ambiente dentro da faixa de temperatura informada de -40…80 °C e com necessidade de grau IP67. A proteção efetiva depende das condições de montagem e acoplamento; consultar a documentação do fabricante para as condições aplicáveis.
Antes da instalação, confirmar que a tensão e a carga total do circuito respeitam os limites especificados. A ficha não identifica protocolo de comunicação nem dispositivos específicos compatíveis.

COMO ESCOLHER

Antes de comprar o E12167 IFM — Cabo de conexão com conector fêmea M12 reto, 8 polos, 10 m, PUR, IP67, verifique estes pontos:

Escolha o E12167 quando

A interface requerida for um soquete fêmea M12 reto, codificação A, com 8 contatos, e o comprimento de 10 m, as tensões de operação e a capacidade de carga total forem compatíveis com o circuito.

Verifique outra configuração quando

O equipamento exigir outro gênero ou formato de conector, outra codificação ou número de contatos, comprimento diferente, ou condições elétricas fora dos limites informados. Confirme a pinagem e os requisitos do equipamento conectado no respectivo datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Modelo	E12167	Código do produto.
Part number	ADOGH080MSS0010B08	Identificação registrada no conjunto de dados do produto.
GTIN	4021179241342	Identificador comercial informado.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de operação informados; não exceder.
Capacidade de carga total	2 A	Limite de carga total indicado na ficha.
Número de condutores	8	Quantidade de vias do cabo.
Seção transversal	0,25 mm² por condutor	Seção informada para cada condutor.
Construção dos condutores	14 × Ø 0,15 mm	Construção indicada para os condutores.

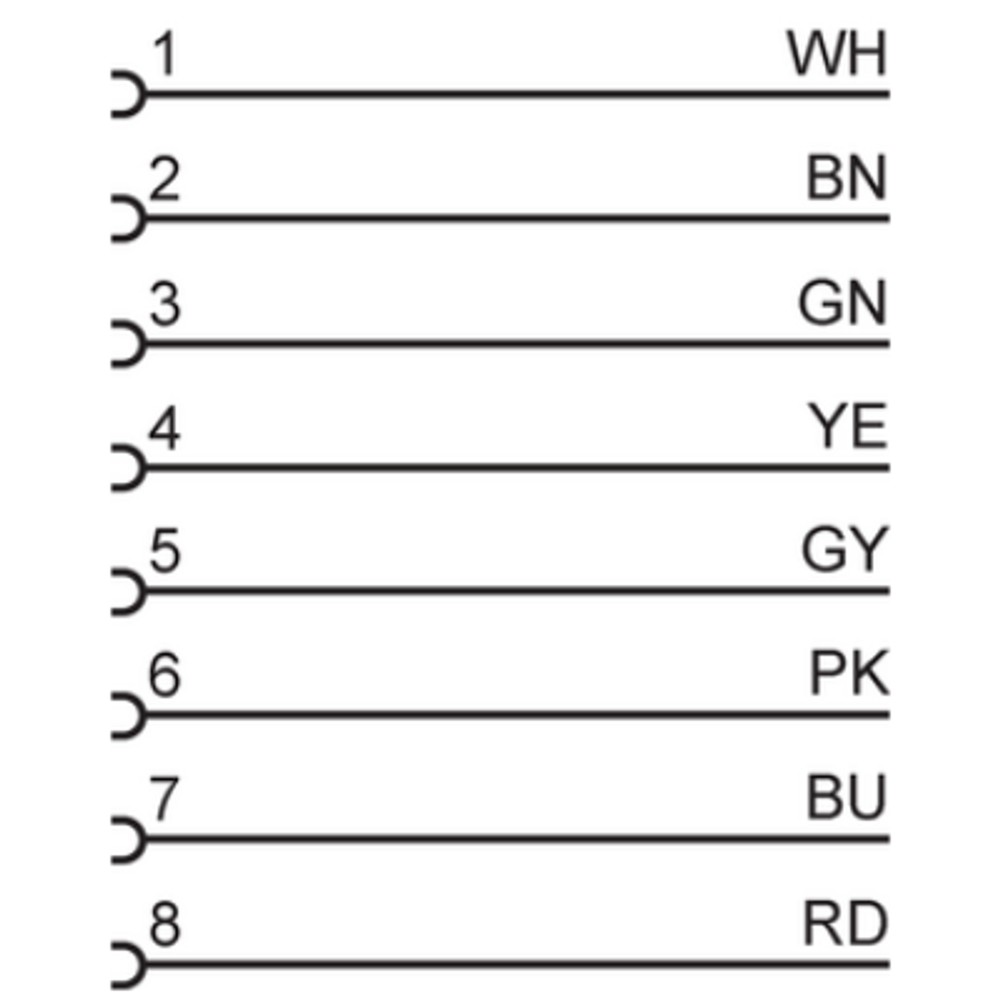

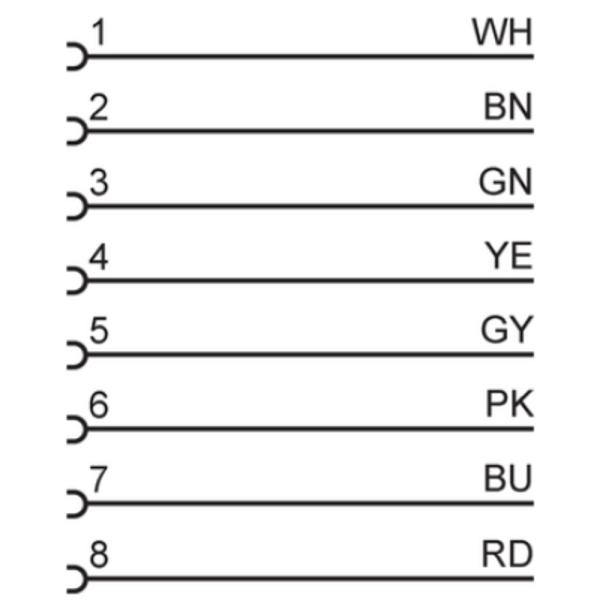

Codificação de cores	DIN 47100: 1=WH (branco), 2=BN (marrom), 3=GN (verde), 4=YE (amarelo), 5=GY (cinza), 6=PK (rosa), 7=BU (azul), 8=RD (vermelho)	Correspondência de cores e vias conforme informada na ficha.

Conexão elétrica
Conector	1 × M12, reto, fêmea	Tipo e formato do conector.
Codificação	A	Codificação do conector indicada na ficha.
Contatos	8	Número de contatos do conector.
Material do corpo do conector	TPU, preto	Material e cor informados.
Material do bloqueio/porca	Latão, niquelado	Material da porca de bloqueio indicado na ficha.
Torque máximo de aperto	1…1,5 Nm	Faixa de torque especificada para o aperto da conexão.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado para o produto; observar as condições de montagem e acoplamento do fabricante.
Temperatura ambiente	-40…80 °C	Faixa de temperatura ambiente informada.

Dados mecânicos
Comprimento do cabo	10 m	Comprimento nominal informado.
Material do revestimento do cabo	PUR	Material do cabo indicado na ficha.
Cor do cabo	Preto	Cor informada na especificação do cabo.
Diâmetro do cabo	6,6 mm	Diâmetro nominal informado.
Dimensões	15 × 15 × 43 mm	Dimensões registradas na ficha.
Peso	537,5 g	Peso informado no conjunto de dados.

COMPATIBILIDADE

Comunicação

• A ficha informa conector M12 reto, codificação A, com 8 contatos; não especifica protocolo de comunicação. A compatibilidade de protocolo depende dos dispositivos conectados e de suas pinagens.

Conexões

Elétrica Soquete fêmea M12 reto, codificação A, 8 contatos; condutores 8 × 0,25 mm². Tensão de operação < 30 V AC / < 36 V DC e capacidade de carga total de 2 A. Verificar pinagem e requisitos elétricos do equipamento conectado.

Processo Conector elétrico M12; não há conexão de processo mecânica especificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface macho M12, codificação A, 8 contatos, e requisitos elétricos dentro dos limites do cabo	✓	O cabo tem conector fêmea M12 reto, codificação A, com 8 contatos. Confirmar a pinagem e o limite de corrente total do circuito.
Equipamento que exige conector fêmea no cabo ou conexão M12 angular	✗	O E12167 possui conector fêmea reto; não corresponde ao gênero ou ao formato requerido nesse cenário.
Circuito com tensão ou carga acima dos limites especificados	✗	A ficha limita a operação a < 30 V AC / < 36 V DC e a capacidade de carga total a 2 A.
Aplicação que exige protocolo de comunicação determinado	✗	A ficha não declara protocolo. A codificação do conector, isoladamente, não comprova compatibilidade de protocolo.

INSTALAÇÃO

Como instalar o E12167 IFM — Cabo de conexão com conector fêmea M12 reto, 8 polos, 10 m, PUR, IP67

Confirme no datasheet do equipamento conectado que ele requer conector macho M12, codificação A, com 8 contatos.

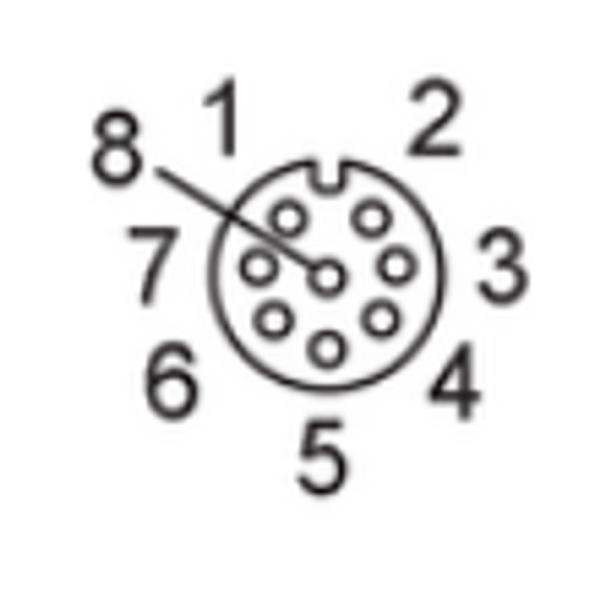

Verifique a pinagem exigida pelo equipamento e compare-a com a identificação de vias e cores indicada na ficha; não presuma a função de cada contato sem essa confirmação.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector e o cabo, verificando se não há danos visíveis ou contaminação nas superfícies de conexão.
Acople o conector alinhando corretamente as interfaces e aperte dentro da faixa especificada de 1…1,5 Nm.
Após a montagem, confira a conexão e opere somente dentro dos limites de tensão, carga e temperatura especificados.

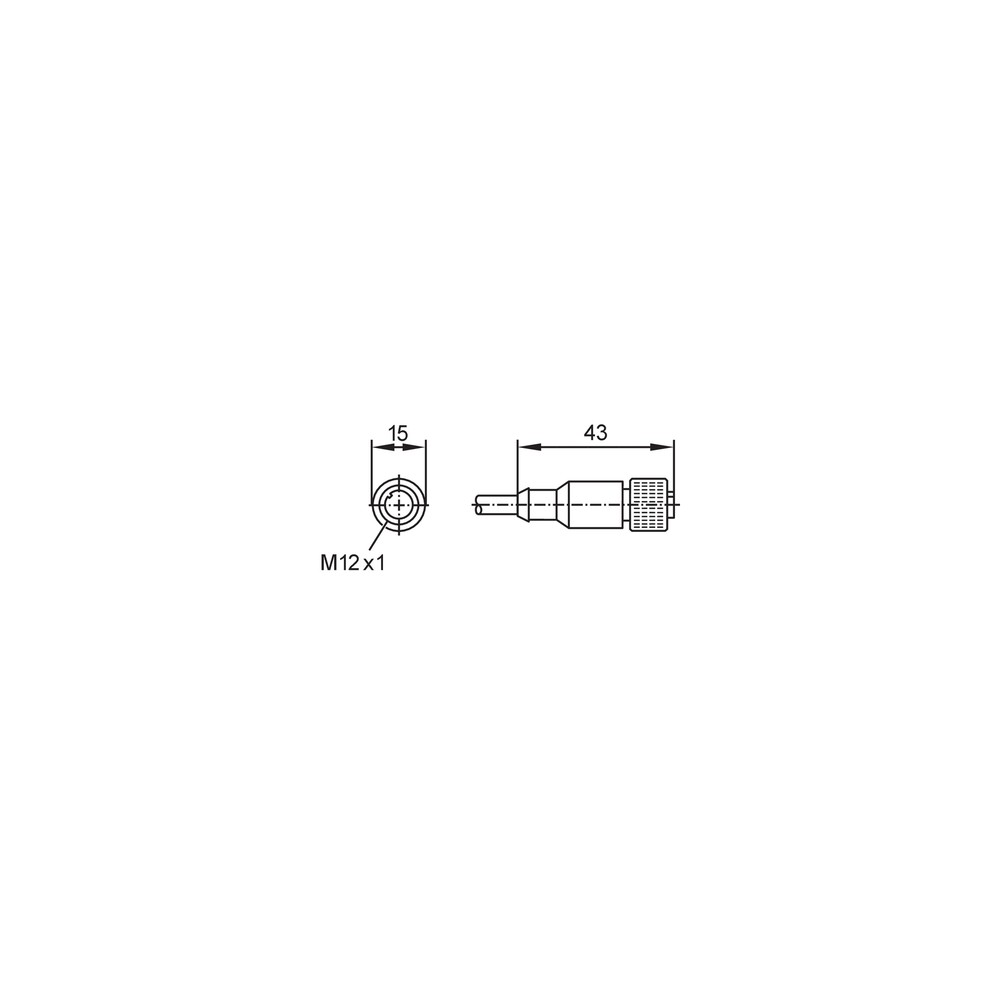

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade em uma ou mais vias.	Conector não acoplado corretamente, dano no cabo ou interrupção de um condutor.	Desenergize o circuito, inspecione cabo e conectores e teste a continuidade de cada via conforme a pinagem documentada do equipamento.
O equipamento conectado não reconhece sinais ou apresenta comunicação ausente.	Pinagem ou protocolo do equipamento incompatível com a ligação realizada; a ficha do cabo não declara protocolo.	Compare a pinagem nos datasheets dos dois dispositivos e confirme a correspondência dos contatos antes de substituir o cabo.
A conexão aquece ou há interrupção sob carga.	Carga total acima de 2 A, conexão frouxa ou contato inadequado.	Desenergize o circuito, verifique a corrente total em relação ao limite de 2 A e confira o acoplamento e o torque especificado.
Há entrada de umidade na conexão montada.	Acoplamento ou montagem inadequados, ou condição de instalação incompatível com a proteção IP67 declarada.	Inspecione o estado e o acoplamento dos conectores e consulte a documentação IFM para as condições de montagem requeridas para IP67.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12167 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12167 e para que serve?

É um cabo de conexão industrial com conector fêmea M12 reto, codificação A e 8 contatos. A ficha o indica para aplicações industriais e de automação.

O que acompanha o E12167?

A ficha identifica o produto como um cabo de conexão E12167 e informa uma peça por embalagem. Não há acessórios listados.

Ele funciona com qualquer equipamento M12 de 8 polos?

Não é possível afirmar compatibilidade universal. Além do formato M12 e da quantidade de contatos, confirme codificação, gênero, pinagem e requisitos elétricos do equipamento.

O E12167 tem protocolo de comunicação específico?

A ficha não declara um protocolo. A compatibilidade de comunicação deve ser validada pela pinagem e pelos requisitos dos dispositivos conectados.

Esse cabo serve para um equipamento que exige conector macho ou angular?

Não, a configuração informada é conector fêmea M12 reto. Para esses requisitos, selecione uma configuração de cabo correspondente.

Posso usar o E12167 em um circuito acima de 2 A ou dos limites de tensão?

Não; a ficha informa capacidade de carga total de 2 A e tensão de operação inferior a 30 V AC e 36 V DC. Verifique os valores do circuito antes da instalação.

O equipamento não reconhece os sinais depois da conexão; o que devo verificar?

Antes de trocar o cabo, confira a codificação e a pinagem exigidas pelos dispositivos e compare-as com a ligação realizada. A ficha do E12167 não especifica protocolo.

A conexão está aquecendo ou falhando sob carga; o que devo verificar?

Verifique se a carga total ultrapassa 2 A e se o conector está corretamente acoplado. Faça a inspeção com o circuito desenergizado e respeite o torque especificado.

Como faço o aperto do conector?

A ficha especifica torque de aperto de 1…1,5 Nm. Alinhe os conectores antes do acoplamento e confirme a pinagem no datasheet do equipamento.

O E12167 é vendido como kit com acessórios?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Para confirmar o conteúdo comercial vigente, consulte o fornecedor.

GLOSSÁRIO TÉCNICO

M12

Designação do tipo de conector circular usado neste cabo. (Ref.: conector M12 reto)

Codificação A

Configuração de codificação indicada para o conector M12; deve corresponder à interface do equipamento. (Ref.: codificação A)

IP67

Grau de proteção declarado para o produto; a instalação deve respeitar as condições do fabricante. (Ref.: grau de proteção IP67)

PUR

Material especificado para o revestimento do cabo. (Ref.: material PUR)

DIN 47100

Referência usada na ficha para a identificação por cores das oito vias. (Ref.: codificação de cores DIN 47100)
