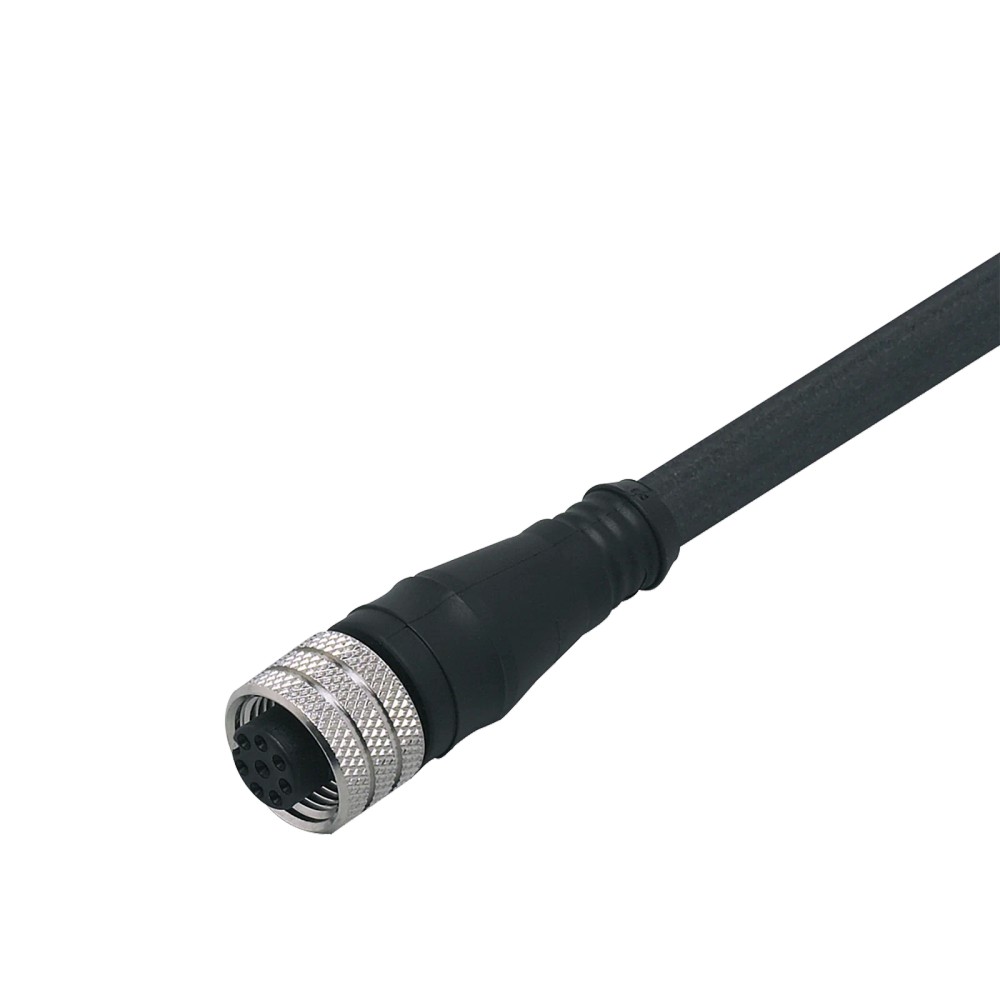

Sobre o IFM E12166 – Cabo de conexão com conector fêmea M12 reto, 8 polos, 5 m, PUR, IP67

O IFM E12166 é um cabo de conexão com conector fêmea M12 reto e 8 polos, destinado a conexões em aplicações industriais e de automação. Possui cabo de 5 m com revestimento PUR e grau de proteção IP67. A tensão de operação informada é inferior a 30 V AC e inferior a 36 V DC; a capacidade de carga total é de 2 A.

PRINCIPAIS ESPECIFICAÇÕES

SKU / part number	E12166
Conector	M12 fêmea, reto, codificação A, 8 contatos
Comprimento do cabo	5 m
Material do cabo	PUR
Grau de proteção	IP67
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	2 A
Temperatura ambiente	-40...80 °C
Diâmetro e condutores	Ø 6,6 mm; 8 x 0,25 mm²
Peso informado	292,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requerem cabo de 5 m com conector fêmea M12 reto, codificação A e 8 contatos, desde que a interface do equipamento corresponda mecanicamente e eletricamente.
Aplicações dentro dos limites informados de tensão, corrente total e temperatura ambiente, e compatíveis com grau de proteção IP67.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão que exija conector macho, outra codificação, orientação angular ou quantidade de contatos diferente; confirme a interface requerida pelo equipamento.
Não utilizar fora dos limites especificados de tensão, corrente total e temperatura ambiente.

APLICAÇÕES E USO

Aplicação informada pelo cadastro: conexões em aplicações industriais e de automação industrial; a ficha não especifica um equipamento ou protocolo particular.
Possibilidade de uso em uma ligação entre dispositivos com interface M12 macho, codificação A e 8 contatos, desde que pinagem, tensão e corrente sejam compatíveis. Essa aplicação é uma inferência baseada na configuração do conector e deve ser confirmada com as fichas dos dispositivos.
A operação deve permanecer dentro dos limites declarados de tensão, capacidade de carga total e temperatura ambiente. O grau IP67 não substitui a verificação das condições de acoplamento e instalação.

COMO ESCOLHER

Antes de comprar o IFM E12166 – Cabo de conexão com conector fêmea M12 reto, 8 polos, 5 m, PUR, IP67, verifique estes pontos:

Escolha o E12166 quando

A instalação exigir conexão fêmea M12 reta, codificação A, 8 contatos e cabo de 5 m, com condutores de 0,25 mm² e operação dentro dos limites elétricos e ambientais informados.

Busque outra configuração quando

O equipamento exigir outro gênero ou formato de conector, codificação, número de contatos, comprimento ou uma corrente/tensão fora dos limites deste cabo. Compare a ficha do equipamento e o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea IFM E12166	Identificação informada para o produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU / part number	E12166	Código de identificação do produto; o contexto também informa ADOGH080MSS0005B08 como part number do dataset do catálogo.
Categoria	Tecnologia de conexão / cabos	Classificação do produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação informada no cadastro.
GTIN	4021179241335	Identificador comercial informado.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Dados elétricos e de conexão
Tensão de operação	< 30 V AC / < 36 V DC	Limites informados no cadastro; respeitar a tensão aplicável ao circuito.
Capacidade de carga total	2 A	Limite de corrente total informado.

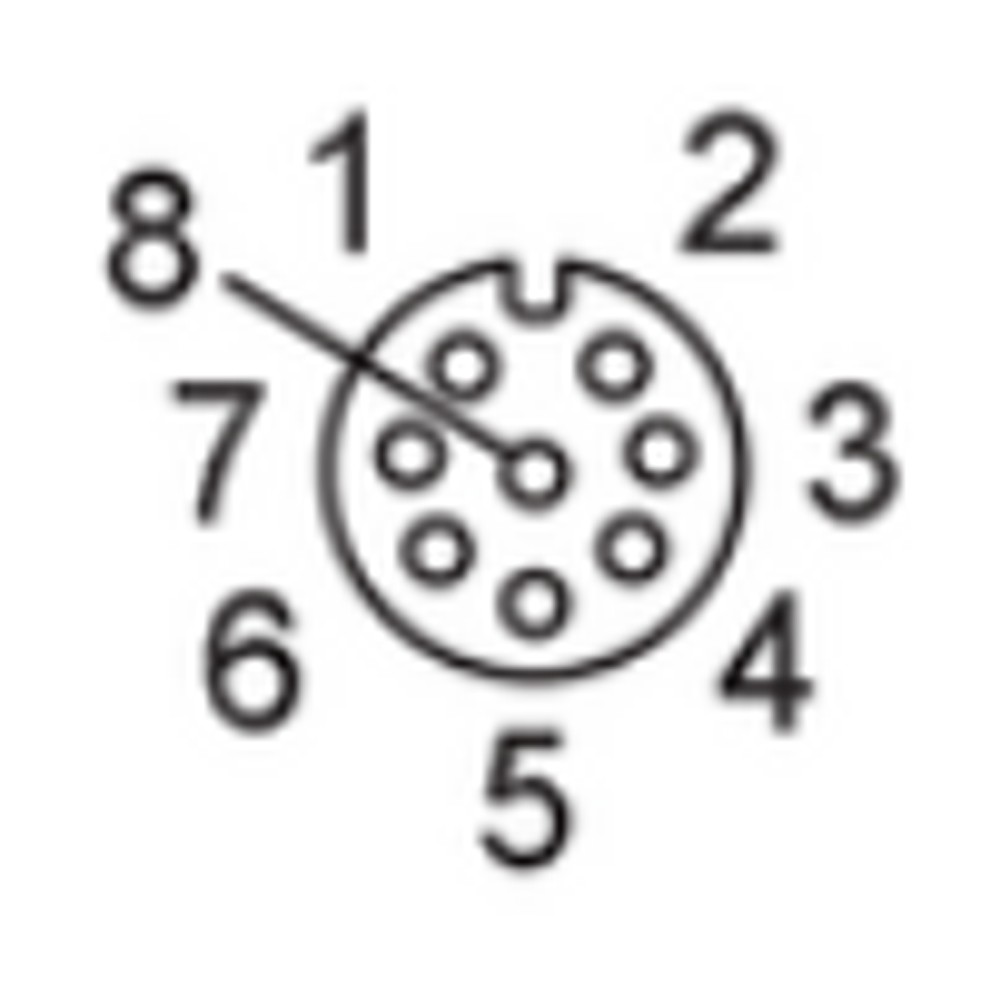

Conector do cabo	1 x M12, reto; codificação A; 8 contatos	Configuração do soquete indicada na ficha.
Tipo de conector	Fêmea	Gênero do conector indicado no anúncio.
Condutores	8 x 0,25 mm² (14 x Ø 0,15 mm)	Construção informada para os condutores do cabo.

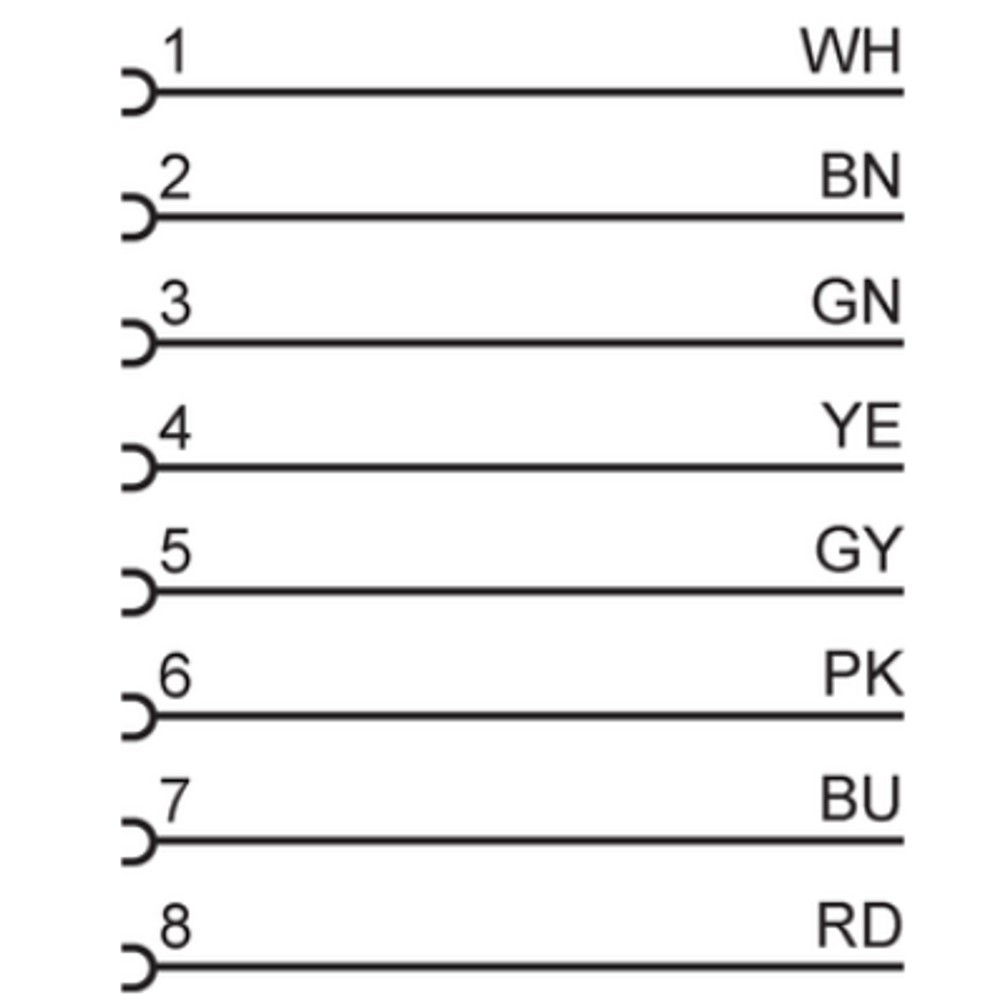

Codificação de cores	DIN 47100: 1=WH branco, 2=BN marrom, 3=GN verde, 4=YE amarelo, 5=GY cinza, 6=PK rosa, 7=BU azul, 8=RD vermelho	Referência de identificação das cores dos condutores; confirme a pinagem funcional no datasheet ou no dispositivo.

Dados mecânicos
Comprimento do cabo	5 m	Comprimento informado para o conjunto.
Diâmetro do cabo	Ø 6,6 mm	Dimensão externa indicada no cadastro.
Material do cabo	PUR	Material de revestimento informado.
Cor do cabo	Preto	Cor indicada na descrição da conexão elétrica.
Material do corpo do soquete	TPU, preto	Material e cor informados para o corpo do conector.
Material do bloqueio/porca	Latão, niquelado	Material informado para o mecanismo de bloqueio.
Torque máximo de aperto	1...1,5 Nm	Faixa de torque indicada para o bloqueio do conector.
Dimensões	15 x 15 x 43 mm	Dimensões informadas no cadastro.
Peso	292,5 g	Peso informado no dataset do catálogo.

Proteção e condições ambientais
Grau de proteção	IP67	Grau de proteção declarado; as condições de instalação e acoplamento devem ser respeitadas.
Temperatura ambiente	-40...80 °C	Faixa de temperatura ambiente informada para o produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A presença de 8 contatos não comprova compatibilidade com um protocolo específico; verificar a pinagem e os sinais exigidos pelo dispositivo.

Conexões

Elétrica Cabo de 5 m, PUR, preto, Ø 6,6 mm, com 8 x 0,25 mm². Soquete M12 fêmea reto, codificação A, 8 contatos. Limites informados: < 30 V AC / < 36 V DC e capacidade de carga total de 2 A. Confirmar atribuição dos contatos com o datasheet do equipamento conectado.

Processo Não se aplica como conexão de processo. A conexão do produto é elétrica, por soquete M12 fêmea reto, codificação A, 8 contatos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 macho, codificação A, 8 contatos, e sinais compatíveis com a pinagem do cabo	✓	A configuração mecânica declarada corresponde; a compatibilidade elétrica ainda depende da pinagem e dos limites do equipamento.
Equipamento que exige conector fêmea no cabo, codificação diferente ou quantidade de contatos diferente	✗	A ficha declara conector fêmea, codificação A e 8 contatos; essas interfaces não correspondem à configuração descrita.
Circuito que ultrapassa < 30 V AC, < 36 V DC ou a capacidade de carga total de 2 A	✗	Os valores excedem os limites informados para o produto.
Instalação em temperatura ambiente fora de -40...80 °C	✗	A condição está fora da faixa de temperatura ambiente declarada.

INSTALAÇÃO

Como instalar o IFM E12166 – Cabo de conexão com conector fêmea M12 reto, 8 polos, 5 m, PUR, IP67

Confirme no datasheet do dispositivo a interface M12 requerida, incluindo gênero, codificação, número de contatos e pinagem.
Verifique que os sinais, a tensão e a corrente do circuito respeitam os limites declarados para o cabo.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Alinhe a codificação do conector e acople sem forçar os contatos ou a rosca.
Aperte o bloqueio dentro da faixa indicada de 1...1,5 Nm, sem exceder o torque especificado.
Inspecione o cabo e o acoplamento antes de energizar; mantenha a instalação dentro da faixa de temperatura e das condições de proteção declaradas.

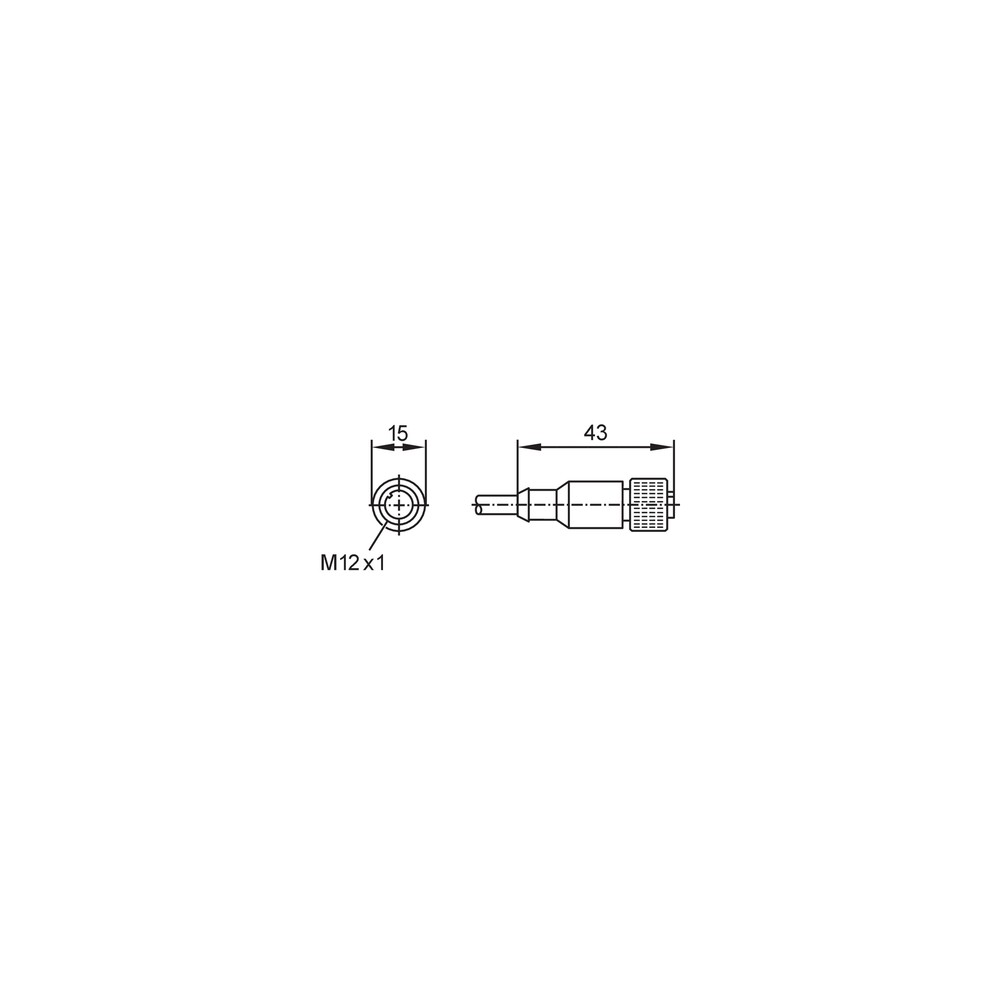

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ao dispositivo.	Diferença de gênero, codificação, orientação ou número de contatos entre as interfaces.	Compare a interface exigida pelo dispositivo com o conector fêmea M12 reto, codificação A, de 8 contatos; não force o acoplamento.
O circuito não apresenta o sinal esperado após a conexão.	Pinagem funcional ou identificação dos condutores incompatível com o dispositivo conectado.	Confira a pinagem no datasheet de ambos os equipamentos e use a referência DIN 47100 das cores para identificar os condutores, sem presumir a função elétrica.
O cabo ou circuito apresenta interrupção de funcionamento.	Condição elétrica acima dos limites declarados ou falha de conexão/instalação.	Meça a tensão e a corrente do circuito e compare com os limites do produto; inspecione o acoplamento e o estado visível do cabo.
Há suspeita de entrada de umidade na conexão.	Acoplamento incompleto, bloqueio inadequado ou condição de instalação incompatível com a proteção declarada.	Desenergize e inspecione o acoplamento e o bloqueio; confirme a montagem e consulte o datasheet para as condições de aplicação do IP67.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E12166 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12166 e para que serve?

É um cabo de conexão com conector fêmea M12, 8 contatos e 5 m, destinado a conexões em aplicações industriais e de automação. A compatibilidade depende também da pinagem e dos limites elétricos do dispositivo conectado.

Esse cabo é compatível com qualquer equipamento M12 de 8 polos?

Não necessariamente: além dos 8 contatos, é preciso que o equipamento tenha interface mecanicamente correspondente, incluindo gênero e codificação A. Verifique também a pinagem e os valores elétricos no datasheet do equipamento.

O que acompanha o produto?

O cadastro informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele serve para conectar diretamente a um equipamento que exige M12 fêmea?

O E12166 possui conector fêmea, portanto não corresponde a uma interface que também exija conector fêmea para acoplamento. Confirme o gênero requerido pelo dispositivo antes da compra.

Posso usar este cabo em um circuito acima de 2 A?

A ficha informa capacidade de carga total de 2 A, portanto não selecione o cabo para uma condição acima desse limite. Verifique a corrente prevista do circuito antes da instalação.

O cabo funciona com qualquer protocolo de automação?

A ficha não declara protocolo de comunicação compatível. Confirme a pinagem e os sinais exigidos pelo protocolo e pelos dispositivos envolvidos antes de usar.

O que verificar se o conector não encaixa?

Compare gênero, codificação, formato e número de contatos com a interface do equipamento. Não force o acoplamento; uma diferença de configuração mecânica pode impedir a conexão.

O que verificar se a ligação está feita, mas o sinal não chega?

Confira a pinagem funcional dos dois dispositivos e a continuidade da ligação antes de substituir o cabo. As cores seguem a referência DIN 47100 informada, mas não determinam por si só a função de cada sinal.

Como escolher entre o E12166 e outro cabo M12?

Escolha o E12166 quando a aplicação requerer conector fêmea reto, codificação A, 8 contatos e 5 m. Se o comprimento, gênero, codificação, número de contatos ou limite elétrico necessário for diferente, selecione uma configuração que corresponda à ficha do equipamento.

Que cuidado devo ter ao instalar o conector?

Alinhe a codificação antes de acoplar, evite forçar e respeite o torque de aperto indicado de 1...1,5 Nm. Faça a conexão com o circuito desenergizado e confira a pinagem no datasheet.

GLOSSÁRIO TÉCNICO

M12

Formato de conector circular usado para estabelecer a conexão elétrica especificada para este cabo. (Ref.: conector M12 reto)

Codificação A

Configuração de chaveamento mecânico declarada para o conector; deve corresponder à interface do dispositivo. (Ref.: codificação A)

IP67

Grau de proteção declarado para o produto; a aplicação depende da montagem e das condições de acoplamento. (Ref.: grau de proteção IP67)

PUR

Material informado para o revestimento do cabo. (Ref.: material PUR)

DIN 47100

Referência indicada para a identificação por cores dos condutores do cabo. (Ref.: codificação de cores DIN 47100)
