Adaptador de Montagem IFM E12153

Pré-visualizar: E12153 IFM - Adaptador de Montagem IFM Sensores Capacitivos PBT e Latão

E12153 IFM - Adaptador de Montagem IFM Sensores Capacitivos PBT e Latão

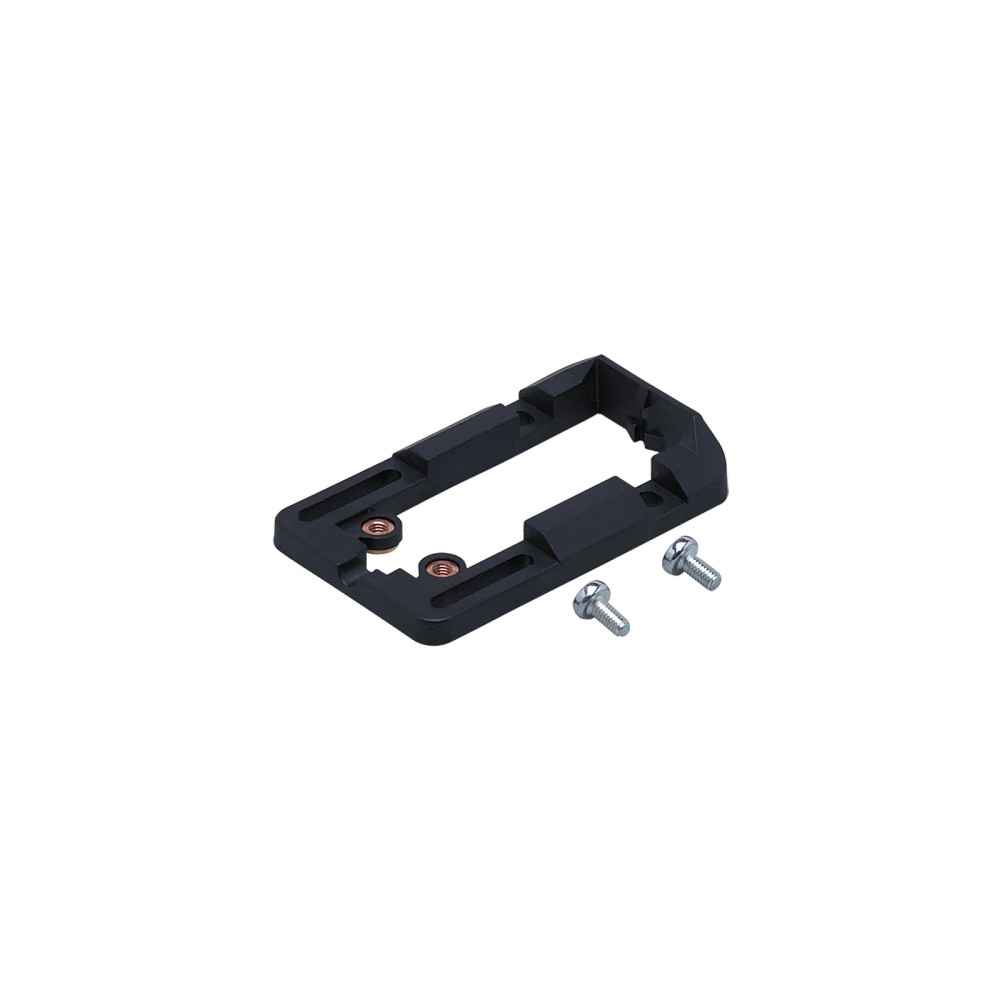

Imagem meramente ilustrativa

R$ 48,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12153
EAN: 4021179241229
NCM do produto: 73269090

Destaques do Produto Material...mais

Fechar menu

Saiba mais sobre: "E12153 IFM - Adaptador de Montagem IFM Sensores Capacitivos PBT e Latão"

Destaques do Produto

Material

PBT/Latão/Aço

Torque

0,5 Nm

Tipo

Adaptador de Superfície

Compatibilidade

Linha KQ

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Adaptador de Montagem para Sensores Capacitivos IFM E12153

O E12153 é um adaptador de montagem para sensores capacitivos da linha KQ da IFM. Ele permite a fixação precisa do sensor em superfícies planas, utilizando componentes de alta resistência como PBT e latão. É um acessório essencial para garantir a estabilidade mecânica em aplicações industriais que utilizam os tipos KW e KNQ.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
SKU	E12153
Material Adaptador	PBT
Material Mangas	Latão
Material Parafusos	Aço galvanizado
Torque de montagem	0,5 Nm
Compatibilidade	Linha KQ
Peso	8,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores capacitivos IFM linha KQ
Instalações que requerem fixação rígida em superfície
Montagem de sensores compatíveis com furação KW e KNQ

⚠ Considere outro se precisa de:

Montagem em superfícies irregulares que impeçam o alinhamento plano
Aperto acima de 0,5 Nm (risco de danos ao PBT)
Utilização em sensores de linhas não compatíveis com os padrões KW e KNQ

APLICAÇÕES E USO

Montagem em superfície de sensores capacitivos de proximidade.
Fixações que exigem alinhamento preciso com furação do tipo KW ou KNQ.
Ambientes industriais que necessitam de suporte robusto em PBT.

COMO ESCOLHER

Antes de comprar o Adaptador de Montagem para Sensores Capacitivos IFM E12153, verifique estes pontos:

Quando escolher o E12153

Utilize este adaptador quando possuir sensores da linha KQ da IFM e necessitar fixá-los diretamente em superfícies planas, garantindo conformidade com a furação KW/KNQ.

Quando buscar outra opção

Não utilize este produto se o seu sensor for de uma série diferente que utilize padrões de montagem distintos ou se a aplicação exigir um suporte de aço inoxidável para ambientes quimicamente agressivos.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do Adaptador	PBT	Material principal para estabilidade dimensional
Material das Mangas	Latão	Garante resistência mecânica na rosca
Material dos Parafusos	Aço galvanizado	Resistência contra corrosão no ambiente

Montagem
Torque de aperto	0,5 Nm	Limite de força para montagem
Compatibilidade	KW e KNQ	Padrão de furação e encaixe

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (Acessório mecânico)

Processo Montagem em superfície (furação KW/KNQ)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores da linha IFM KQ	✓	O adaptador foi projetado especificamente para esta linha mecânica.
Superfícies não planas	✗	O alinhamento do adaptador exige uma superfície plana para fixação correta.
Sensores de outras marcas	✗	As roscas e geometrias não foram testadas para compatibilidade universal.

INSTALAÇÃO

Como instalar o Adaptador de Montagem para Sensores Capacitivos IFM E12153

Verifique se a superfície de montagem está plana e limpa.
Posicione o adaptador sobre o local desejado alinhando os furos.
Insira os parafusos de aço galvanizado nos furos de fixação.
Aperte os parafusos manualmente para evitar excesso de torque.
Utilize uma chave dinamométrica para aplicar o torque exato de 0,5 Nm.
Rosqueie o sensor capacitivo da linha KQ no adaptador até o ajuste final.

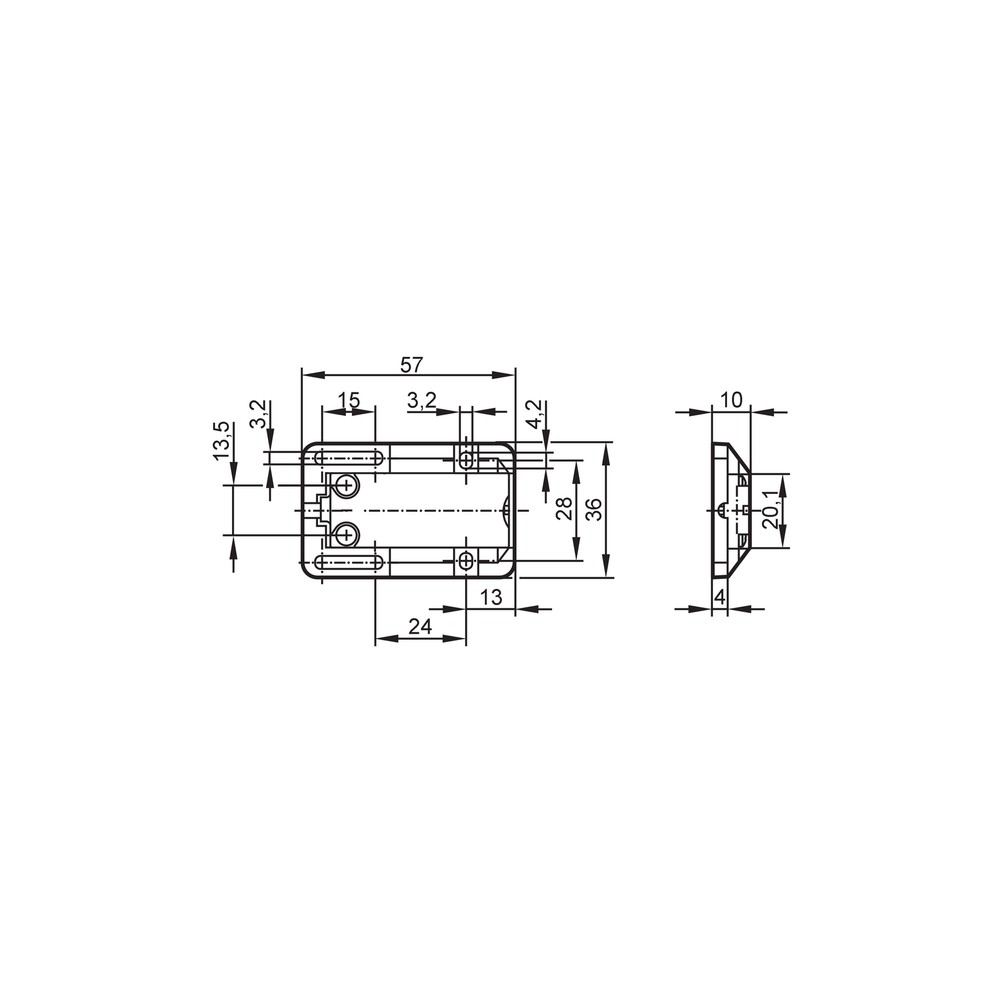

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Rachadura ou deformação no corpo de PBT.	Aplicação de torque superior a 0,5 Nm.	Inspecionar visualmente o corpo do adaptador por fissuras após aperto excessivo.
Sensor desalinhado ou frouxo.	Superfície de montagem irregular.	Verificar se a superfície de instalação está plana antes de parafusar.
Dificuldade ao rosquear o sensor no adaptador.	Incompatibilidade de rosca.	Confirmar se o sensor é da linha compatível (KQ/KW/KNQ).
Corrosão ou oxidação no ponto de fixação.	Uso de parafuso inadequado.	Verificar se o material do parafuso original foi substituído por outro incompatível.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Adaptador E12153 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E12153 e para que ele serve?

Este adaptador é um acessório de fixação projetado especificamente para a montagem em superfície de sensores capacitivos da linha KQ da IFM.

O que vem na caixa ao comprar este adaptador?

O conjunto inclui o adaptador fabricado em PBT, mangas de rosqueio em latão e parafusos em aço galvanizado para a fixação do sensor.

Este adaptador pode ser usado com sensores de outras marcas ou linhas?

Ele não é compatível com sensores que não sigam a geometria de montagem da série KQ da IFM. Não deve ser utilizado em sensores indutivos de padrão diferente ou outras linhas que possuam dimensões de rosca incompatíveis.

O adaptador E12153 pode causar falhas na leitura do sensor?

Não, este modelo é estritamente mecânico e não possui componentes eletrônicos. Se o sensor capacitivo não estiver detectando o objeto, o problema reside na configuração do sensor ou na distância de detecção, não no adaptador.

Como diagnosticar vibração no sensor instalado?

Se o sensor estiver frouxo ou vibrando excessivamente, verifique o torque de aperto (0,5 Nm) e se a superfície de montagem está plana. Vibração excessiva pode causar desgaste prematuro nos componentes plásticos.

O que verificar se o sensor não rosquear corretamente no adaptador?

Se houver dificuldade no rosqueio, verifique se não há sujeira ou danos nas roscas das mangas de latão e se a furação da superfície está alinhada. Nunca force a rosca, pois pode danificar as mangas.

Devo usar este adaptador ou posso fabricar um suporte próprio?

Para montagens em superfície padrão, este adaptador é o componente dedicado da linha. Alternativas caseiras, como suportes improvisados, não garantem o alinhamento ou a integridade estrutural recomendada pelo fabricante.

Este adaptador é um kit universal ou específico?

Este produto foi desenhado para ser uma solução dedicada. A escolha entre este modelo e outros acessórios depende exclusivamente da compatibilidade mecânica com o sensor específico (série KQ).

Qual o cuidado principal na instalação?

A instalação exige uma superfície plana. Posicione o adaptador, alinhe os furos de fixação com as marcações do tipo KW/KNQ e aperte os parafusos respeitando o torque de 0,5 Nm para não danificar o material PBT.

Qual a procedência deste componente?

A IFM Electronic Ltda. é a fabricante e responsável pela origem e procedência do material. O faturamento e suporte seguem os padrões de qualidade da marca.

GLOSSÁRIO TÉCNICO

PBT

Polibutileno tereftalato, um termoplástico de engenharia com alta rigidez e estabilidade dimensional, utilizado no corpo do adaptador. (Ref.: Material)

Torque de aperto

Força de rotação aplicada na fixação, especificada em 0,5 Nm para garantir a segurança sem danificar os componentes plásticos. (Ref.: Torque)

Montagem em superfície

Configuração onde o dispositivo é fixado diretamente sobre um plano estrutural, ao invés de montagem embutida ou via suporte angular. (Ref.: Aplicação)

Aço galvanizado

Aço que passou por processo de galvanização para aumentar a resistência à corrosão, utilizado nos parafusos de montagem. (Ref.: Material)

Latão

Liga de cobre e zinco utilizada nas mangas de rosqueio para garantir durabilidade e resistência mecânica superior em roscas. (Ref.: Material)
