Abraçadeira de Montagem IFM E12015 para Cilindros

Pré-visualizar: E12015 IFM - Abraçadeira de Montagem IFM para Sensores em Cilindros Redondos 44-45mm

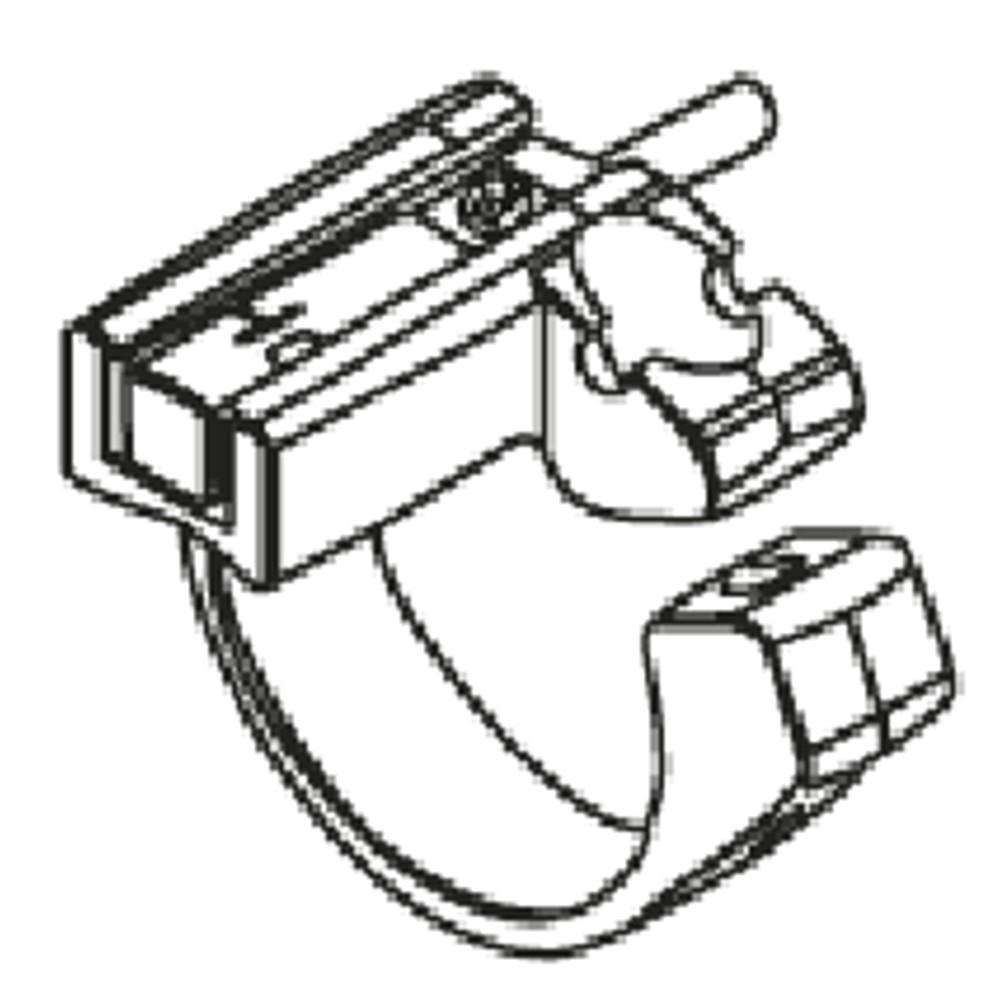

E12015 IFM - Abraçadeira de Montagem IFM para Sensores em Cilindros Redondos 44-45mm

Imagem meramente ilustrativa

R$ 64,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12015
EAN: 4021179238373
NCM do produto: 39269090

Destaques do Produto Diâmetro do Cilindro...mais

Fechar menu

Saiba mais sobre: "E12015 IFM - Abraçadeira de Montagem IFM para Sensores em Cilindros Redondos 44-45mm"

Destaques do Produto

Diâmetro do Cilindro

44-45 mm

Material

POM / Alumínio

Torque

0,5 Nm

Ferramenta

Chave Allen SW2,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Abraçadeira de Montagem IFM E12015 para Sensores em Cilindros Redondos 44-45mm

A E12015 é uma abraçadeira de montagem projetada pela IFM para fixar sensores em cilindros pneumáticos redondos de 44 a 45 mm. O componente garante estabilidade mecânica ao sensor, permitindo o correto monitoramento de posição do pistão. É fabricada em POM com elementos em alumínio e aço inoxidável, operando dentro de uma faixa térmica de 0 a 50 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E12015
Marca	IFM
Diâmetro Cilindro	44-45 mm
Material	POM, Alumínio, Aço Inox
Torque	0,5 Nm
Peso	12,1 g
Faixa Temperatura	0-50 °C
Kit Montagem	Incluso (1x parafuso)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros redondos com diâmetro nominal de 44 a 45 mm
Sensores de cilindro da série MKT
Ambientes industriais com temperatura entre 0 e 50 °C

⚠ Considere outro se precisa de:

Cilindros com diâmetro inferior a 44 mm
Cilindros com diâmetro superior a 45 mm
Cilindros de perfil quadrado ou não cilíndricos
Aplicações com torque de aperto superior a 0,5 Nm

APLICAÇÕES E USO

Fixação de sensores magnéticos em cilindros pneumáticos de diâmetro 44-45mm.
Aplicações industriais que exigem o monitoramento de curso de pistão.
Ambientes de automação que requerem montagem estável e precisa de sensores em atuadores redondos.

COMO ESCOLHER

Antes de comprar o Abraçadeira de Montagem IFM E12015 para Sensores em Cilindros Redondos 44-45mm, verifique estes pontos:

Escolha a E12015 quando:

Você utiliza cilindros pneumáticos redondos com diâmetro de 44-45 mm e precisa de um suporte específico para sensores da linha MKT com garantia de estabilidade mecânica.

Busque outra opção quando:

O seu cilindro possui diâmetro diferente de 44-45 mm ou apresenta geometria quadrada/perfilada, exigindo suportes adaptadores específicos para essas dimensões.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Faixa de diâmetro	44-45 mm	Especificação nominal do cilindro
Peso	12,1 g	Peso líquido do componente

Materiais
Abraçadeira	POM	Material principal da estrutura
Elemento de fixação	Alumínio	Material dos componentes de montagem
Parafuso	Aço inoxidável	Material do componente de fixação

Dados de Instalação
Torque de aperto	0,5 Nm	Valor máximo recomendado para o parafuso
Kit de montagem	1 x parafuso sextavado interno SW2,5	Ferramenta e hardware inclusos

Dados Operacionais
Faixa de temperatura	0-50 °C	Condições ambientais de operação
Designação de modelo	MKT	Compatibilidade com sensores

COMPATIBILIDADE

Comunicação

• N/A (Componente mecânico passivo)

Conexões

Elétrica N/A (Acessório de fixação)

Processo Fixação mecânica em cilindro redondo

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro redondo 44mm	✓	Dentro da especificação nominal de 44-45mm.
Cilindro perfilado 45mm	✗	O design da abraçadeira é exclusivo para cilindros redondos.
Cilindro redondo 30mm	✗	Diâmetro insuficiente para fechamento seguro da abraçadeira.

INSTALAÇÃO

Como instalar o Abraçadeira de Montagem IFM E12015 para Sensores em Cilindros Redondos 44-45mm

Verifique se o diâmetro do cilindro está dentro da faixa de 44-45 mm.
Posicione a abraçadeira no local desejado sobre a superfície do cilindro.
Insira o sensor na abraçadeira garantindo o encaixe correto.
Posicione o elemento de fixação sobre a abraçadeira.
Insira o parafuso e aperte com uma chave Allen SW2,5 até atingir o torque máximo de 0,5 Nm.
Verifique a estabilidade mecânica do conjunto e certifique-se de que o sensor não se move.

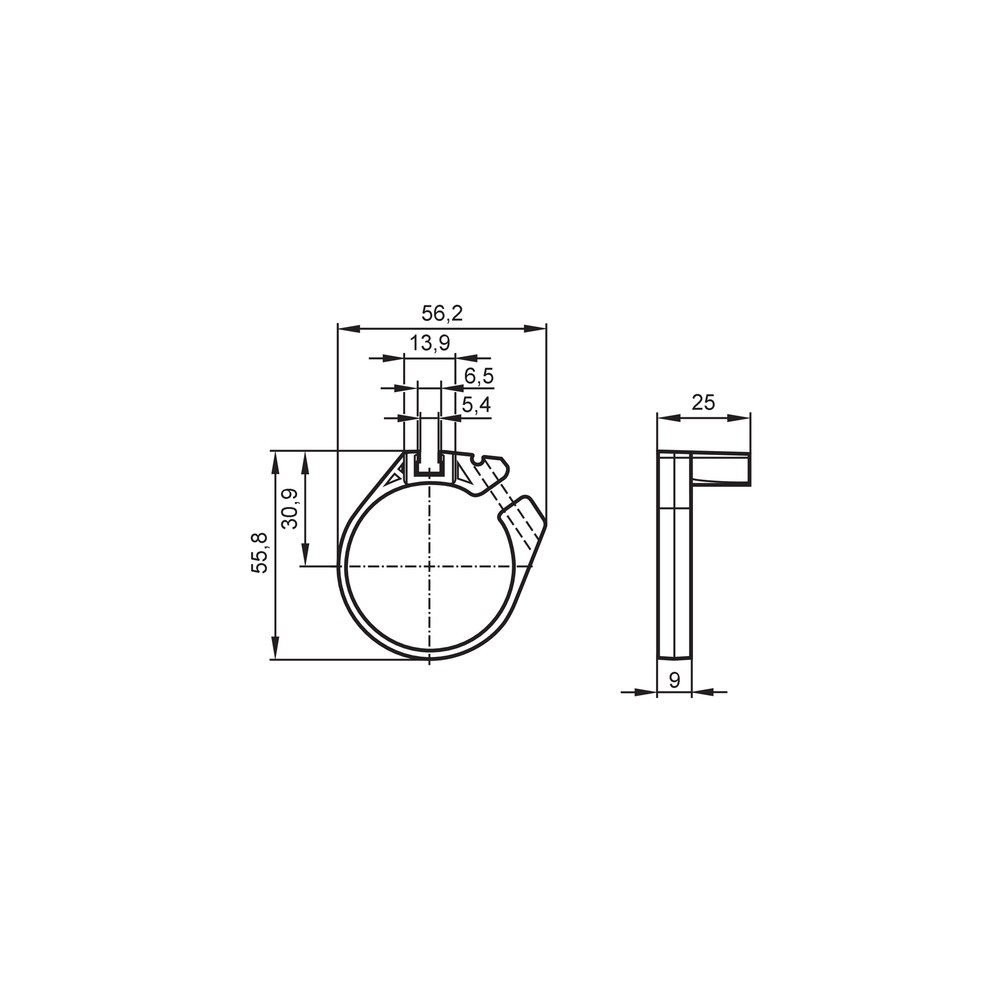

Desenho Dimensional

ACESSÓRIOS

1 x parafuso de sextavado interno SW2,5

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor oscilando ou saindo da posição original	Torque de aperto excessivo ou insuficiente	Verifique se o parafuso foi apertado a exatos 0,5 Nm
A abraçadeira não fecha corretamente ou fica folgada	Diâmetro do cilindro incompatível	Confira se o diâmetro do cilindro está estritamente entre 44-45 mm
Sensor desalinhado com o campo magnético do pistão	Acúmulo de resíduos na superfície	Limpe a superfície do cilindro antes da nova instalação
Parafuso não oferece resistência ao aperto	Dano na rosca do parafuso	Inspecione a rosca do parafuso e do elemento de alumínio

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a abraçadeira de montagem IFM E12015?

A E12015 é uma abraçadeira de montagem projetada especificamente para a fixação segura de sensores em cilindros pneumáticos redondos com diâmetro entre 44 e 45 mm.

O que vem incluso no pacote desta abraçadeira?

O conjunto inclui uma abraçadeira de fixação em POM, elementos de fixação em alumínio e um parafuso de aço inoxidável para instalação.

Posso utilizar este modelo em cilindros de 40mm ou menores?

Não. Este modelo é desenhado estritamente para cilindros de 44 a 45 mm. Utilizá-lo em diâmetros diferentes comprometerá a fixação e a leitura do sensor.

Esta abraçadeira serve para qualquer tipo de cilindro?

Não, este modelo não é compatível com cilindros perfilados ou quadrados, sendo restringido a cilindros redondos na faixa especificada.

O que fazer se o sensor estiver saindo do lugar constantemente?

O sintoma é a oscilação do sensor ou falha na detecção da posição do pistão. A causa provável é a montagem folgada ou acúmulo de detritos sob a base da abraçadeira.

Por que o sensor não está acionando mesmo instalado?

Geralmente indica torque insuficiente ou desalinhamento com o pistão. Verifique se o parafuso está apertado a 0,5 Nm e se a abraçadeira está centralizada corretamente no curso do cilindro.

Devo comprar esta abraçadeira ou um suporte universal?

A escolha depende da geometria do cilindro. A E12015 é otimizada para encaixe preciso em cilindros redondos de 44-45mm, enquanto suportes universais podem não oferecer a mesma estabilidade mecânica.

Esta peça é compatível com sensores MKT?

Sim, a especificação técnica confirma a compatibilidade com a linha de sensores MKT da IFM.

Qual ferramenta preciso para instalar esta abraçadeira?

A instalação exige apenas uma chave Allen de 2,5 mm (SW2,5). É fundamental não exceder o torque de 0,5 Nm para evitar danos à rosca ou ao material da abraçadeira.

Onde este componente é fabricado e como manusear?

A procedência é da IFM electronic. O produto é um item de montagem e deve ser manuseado conforme o desenho dimensional para garantir a integridade da detecção magnética.

GLOSSÁRIO TÉCNICO

POM

Polioximetileno (Ref.: Material da abraçadeira), um polímero termoplástico de alta rigidez utilizado em peças de engenharia.

Torque

Força de rotação aplicada ao parafuso. Para este modelo é de 0,5 Nm (Ref.: Torque de instalação).

SW2,5

Medida de abertura de chave de 2,5 milímetros (Ref.: Ferramenta de montagem).

Cilindro Redondo

Tipo de atuador pneumático de geometria circular onde o sensor será montado (Ref.: Aplicação).

MKT

Designação de modelo de sensores IFM compatíveis com esta abraçadeira (Ref.: Designação de modelo).
