Cabo de Válvula IFM E11991 10m

Pré-visualizar: E11991 IFM - Cabo de Ligação com Conector de Válvula Automação Industrial 10m IP67 LED

E11991 IFM - Cabo de Ligação com Conector de Válvula Automação Industrial 10m IP67 LED

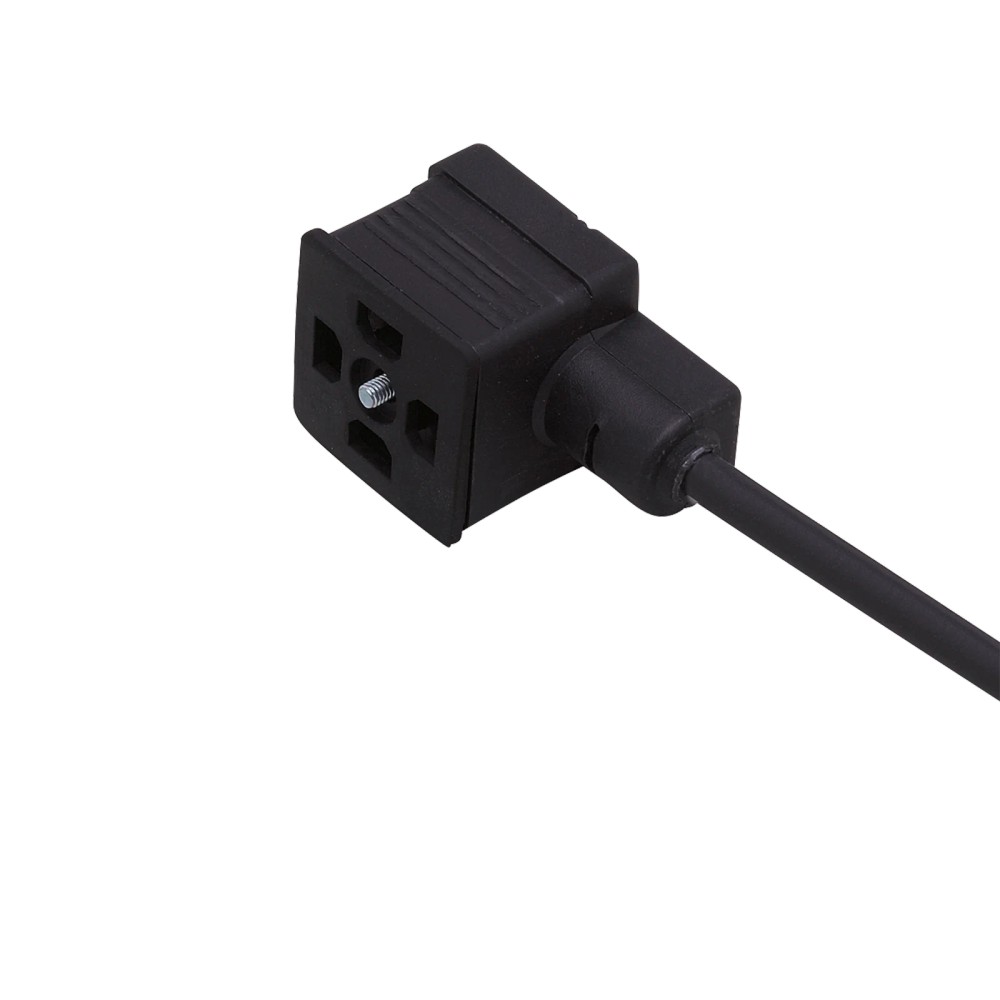

Imagem meramente ilustrativa

R$ 382,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11991
EAN: 4021179232029
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "E11991 IFM - Cabo de Ligação com Conector de Válvula Automação Industrial 10m IP67 LED"

Destaques do Produto

Comprimento

10 m

Conector

Válvula tipo A DIN angular, EN 175301-803

Tensão de operação

< 24 V AC

Grau de proteção

IP67

Corrente máxima informada

5 A de capacidade de carga total

Indicador

LED amarelo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A ficha da solicitação indica venda pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

A condição de faturamento informada para este anúncio é emissão pelo fornecedor.

Logística do fabricante

A disponibilidade e a logística devem ser confirmadas conforme as condições do anúncio.

Compra simplificada

Consulte as condições de compra e atendimento informadas pela Melhor Indústria.

Sobre o Cabo de Ligação com Conector de Válvula IFM E11991, 10 m, IP67, LED

O IFM E11991 é um cabo de ligação com conector de válvula tipo A DIN, destinado a conexões em aplicações industriais e de automação. Possui 10 m de comprimento, proteção IP67 e indicador de status por LED amarelo. A tensão de operação informada para este anúncio é inferior a 24 V AC; consulte o datasheet para confirmar os requisitos elétricos da aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11991
Tipo de conexão	Conector de válvula tipo A DIN, angular
Norma da conexão	EN 175301-803
Comprimento do cabo	10 m
Tensão de operação	< 24 V AC
Grau de proteção	IP67
Capacidade de carga total	5 A
Indicador de status	LED amarelo
Material do cabo	PUR
Temperatura ambiente	-20...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de válvula com interface tipo A DIN, angular, conforme EN 175301-803, desde que a interface elétrica e os requisitos do equipamento sejam compatíveis.
Aplicações industriais que exijam cabo de 10 m e proteção IP67, respeitadas as condições de instalação e operação indicadas pelo fabricante.
Circuitos dentro do limite de tensão informado para este anúncio: inferior a 24 V AC, e da capacidade de carga total de 5 A.

⚠ Considere outro se precisa de:

Não selecionar para interface de válvula diferente do tipo A DIN sem confirmar a compatibilidade mecânica e elétrica no datasheet do equipamento conectado.
Não utilizar em condições elétricas acima dos limites indicados pelo fabricante; a ficha deste anúncio informa tensão inferior a 24 V AC e capacidade de carga total de 5 A.
Não presumir que IP67 autoriza imersão permanente ou qualquer condição de instalação não especificada pelo fabricante.

APLICAÇÕES E USO

Uso documentado em aplicações industriais e de automação industrial como cabo de ligação com conector de válvula.
Pode ser considerado em montagens que requeiram cabo de 10 m e conector tipo A DIN angular, desde que a válvula e o circuito correspondam às interfaces e aos limites especificados; esta é uma aplicação condicionada à validação do equipamento conectado.
A ficha informa IP67 e temperatura ambiente de -20...80 °C. O uso deve permanecer dentro dessas condições, sem presumir adequação a imersão permanente ou a ambientes não descritos.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação com Conector de Válvula IFM E11991, 10 m, IP67, LED, verifique estes pontos:

Escolha o E11991 quando

A aplicação requer um cabo de ligação de 10 m com conector de válvula angular tipo A DIN, EN 175301-803, e os limites elétricos, ambientais e de proteção do conjunto atendem ao projeto.

Verifique outra configuração quando

O equipamento exigir outro tipo de interface, comprimento diferente ou condições elétricas fora dos limites documentados. Confirme a conexão e os dados de operação no datasheet da válvula e do cabo antes da especificação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação com conector de válvula	Tipo de produto informado na ficha.
Aplicação	Aplicações industriais / automação industrial	Campo de aplicação indicado no cadastro do produto.
Marca	IFM	Marca informada para o produto.
Modelo	E11991	Código do produto no anúncio.
GTIN	4021179232029	Identificador comercial informado na ficha.

Dados elétricos
Tensão de operação	< 24 V AC	Valor informado nos dados básicos prioritários do anúncio.
Capacidade de carga total	5 A	Limite de carga indicado no cadastro técnico; observar o datasheet na aplicação.
Proteção contra sobretensão	Sim, VDR	Proteção indicada na ficha do produto.
Condutores	3 x 0,5 mm² / AWG 20	Configuração informada para o cabo.
Cores dos fios	BN = marrom; BU = azul; GN/YE = verde/amarelo	Identificação de cores fornecida na ficha; confirmar a atribuição de contatos no diagrama do fabricante.

Conexões
Conexão elétrica do cabo	10 m, PUR, sem halogênio, Ø 6,6 mm	Características construtivas indicadas para o cabo.

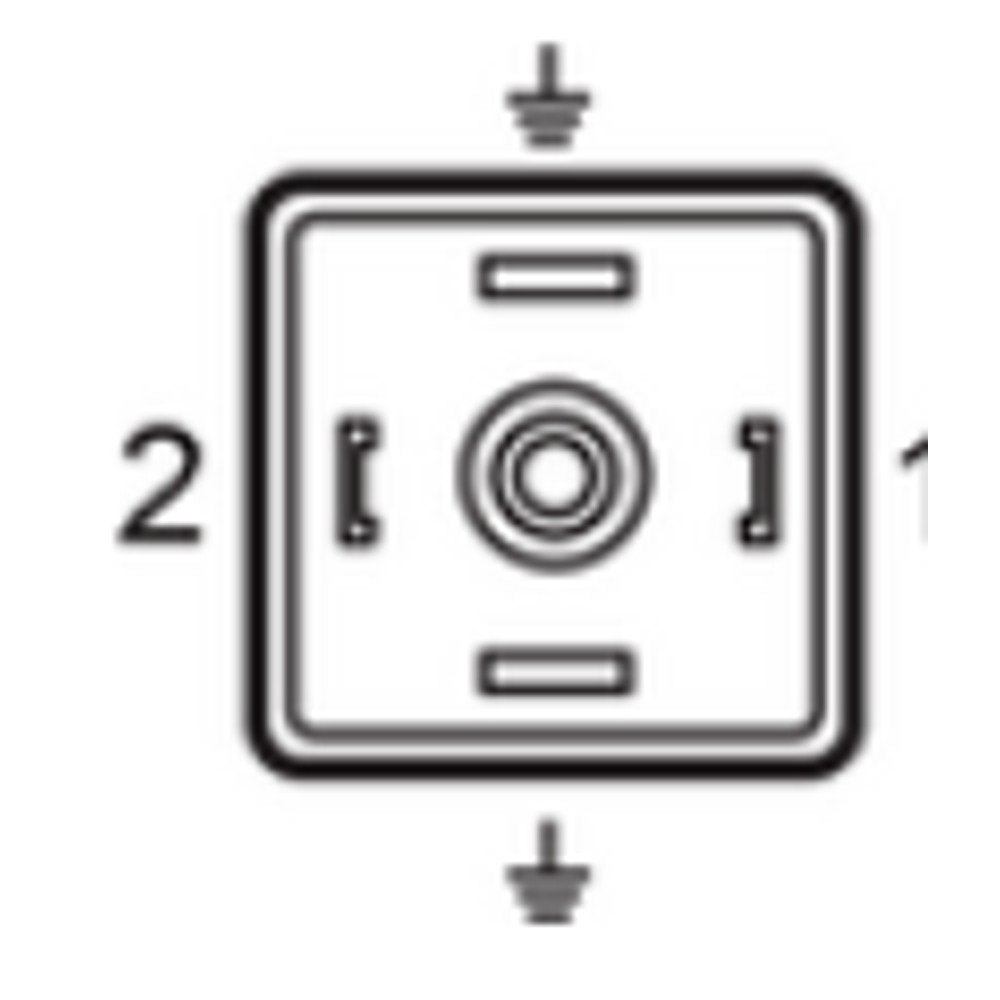

Conexão elétrica do soquete	1 x válvula tipo A DIN (EN 175301-803), angular; 4 contatos	Interface e número de contatos informados na ficha.
Indicador de status de chaveamento	1 x LED amarelo	Indicador visual identificado no cadastro técnico.

Proteção e composição
Grau de proteção	IP67	Grau de proteção informado; não implica adequação a imersão permanente.
Material do cabo	PUR	Material declarado nos dados básicos do anúncio.
Material do invólucro	PP, FKM	Materiais do invólucro conforme os dados básicos prioritários.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada na ficha.

Condições ambientais
Temperatura ambiente	-20...80 °C	Faixa informada no cadastro técnico; respeitar as condições especificadas pelo fabricante.

Dados mecânicos
Comprimento	10 m	Comprimento do cabo informado para o produto.
Diâmetro do cabo	6,6 mm	Dimensão informada no cadastro técnico.
Dimensões	28,5 x 29,5 x 47 mm	Dimensões declaradas na ficha; consultar o desenho dimensional para referência de montagem.
Peso	491,5 g	Peso informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado para este produto. Trata-se de um cabo de ligação com conector de válvula e indicador LED.

Conexões

Elétrica Cabo de 10 m em PUR, sem halogênio, diâmetro informado de 6,6 mm e condutores 3 x 0,5 mm² / AWG 20. A ficha do anúncio informa tensão de operação inferior a 24 V AC e capacidade de carga total de 5 A. Cores indicadas: BN = marrom; BU = azul; GN/YE = verde/amarelo. Consulte o datasheet para validar a ligação no equipamento específico.

Processo Conector de válvula tipo A DIN angular, com 4 contatos, conforme EN 175301-803. A compatibilidade mecânica com a válvula não confirma, por si só, a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Válvula com conexão tipo A DIN conforme EN 175301-803, angular, e requisitos elétricos dentro dos limites documentados	✓	A ficha identifica esse tipo de conector e informa tensão inferior a 24 V AC e capacidade de carga total de 5 A; verifique também a pinagem do equipamento.
Equipamento com outro formato de conexão de válvula	✗	A interface mecânica especificada é tipo A DIN angular; outra interface não está confirmada como compatível.
Aplicação que depende de protocolo de comunicação digital pelo cabo	✗	Não há protocolo de comunicação especificado; o produto é descrito como cabo de ligação com indicador LED.
Instalação que exceda os limites elétricos ou ambientais indicados pelo fabricante	✗	A ficha informa tensão inferior a 24 V AC, capacidade de carga total de 5 A e temperatura ambiente de -20...80 °C; condições além desses dados não estão validadas.

INSTALAÇÃO

Como instalar o Cabo de Ligação com Conector de Válvula IFM E11991, 10 m, IP67, LED

Confirme no datasheet e na documentação da válvula que a interface é tipo A DIN conforme EN 175301-803 e que a versão angular é adequada à montagem.
Verifique a tensão, a carga do circuito e as condições ambientais frente aos limites documentados para o cabo e o equipamento conectado.
Desenergize o circuito antes de executar a conexão e siga os procedimentos de segurança da instalação.
Identifique os condutores pelas cores informadas e valide a correspondência de cada contato com o diagrama do fabricante; não deduza a pinagem apenas pelas cores.
Posicione e fixe o conector conforme a interface do equipamento, evitando esforços mecânicos indevidos no cabo e na conexão.
Após a montagem, confira o assentamento e a vedação da conexão e teste o circuito; confirme o LED de status conforme o funcionamento previsto pelo equipamento.

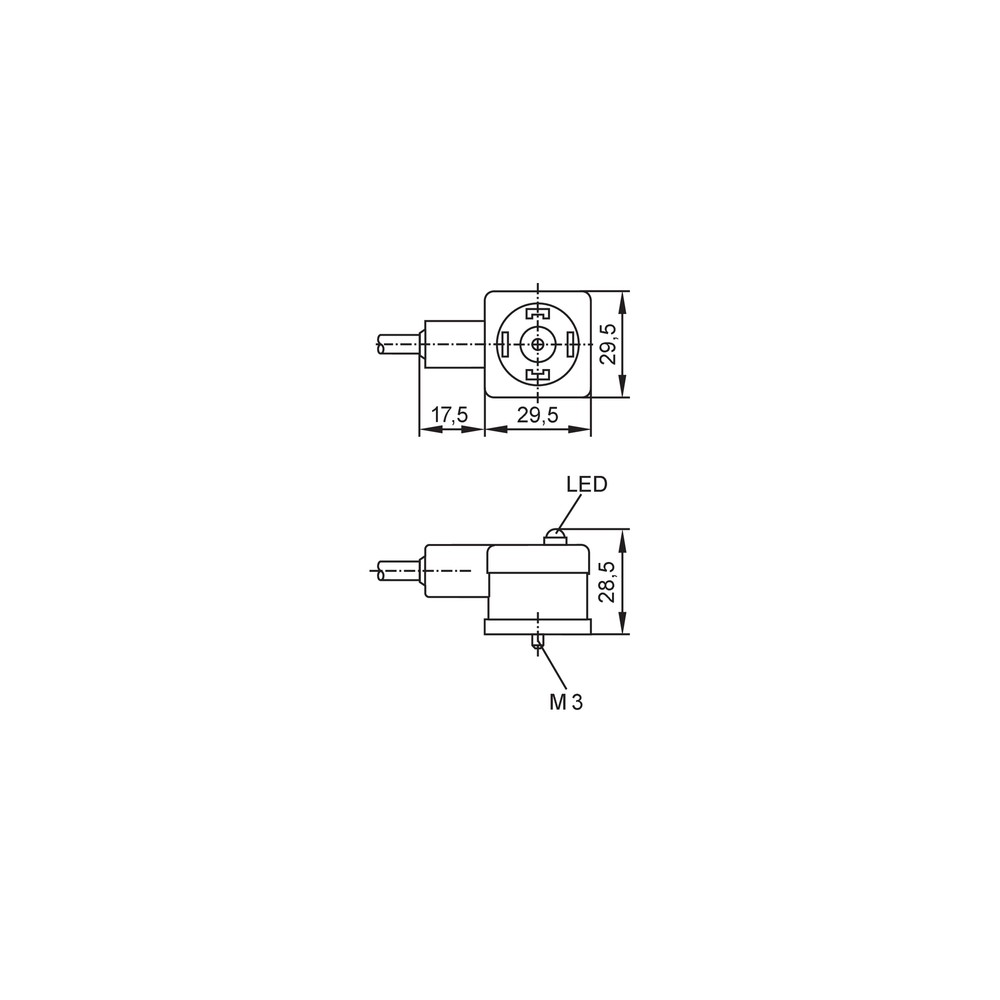

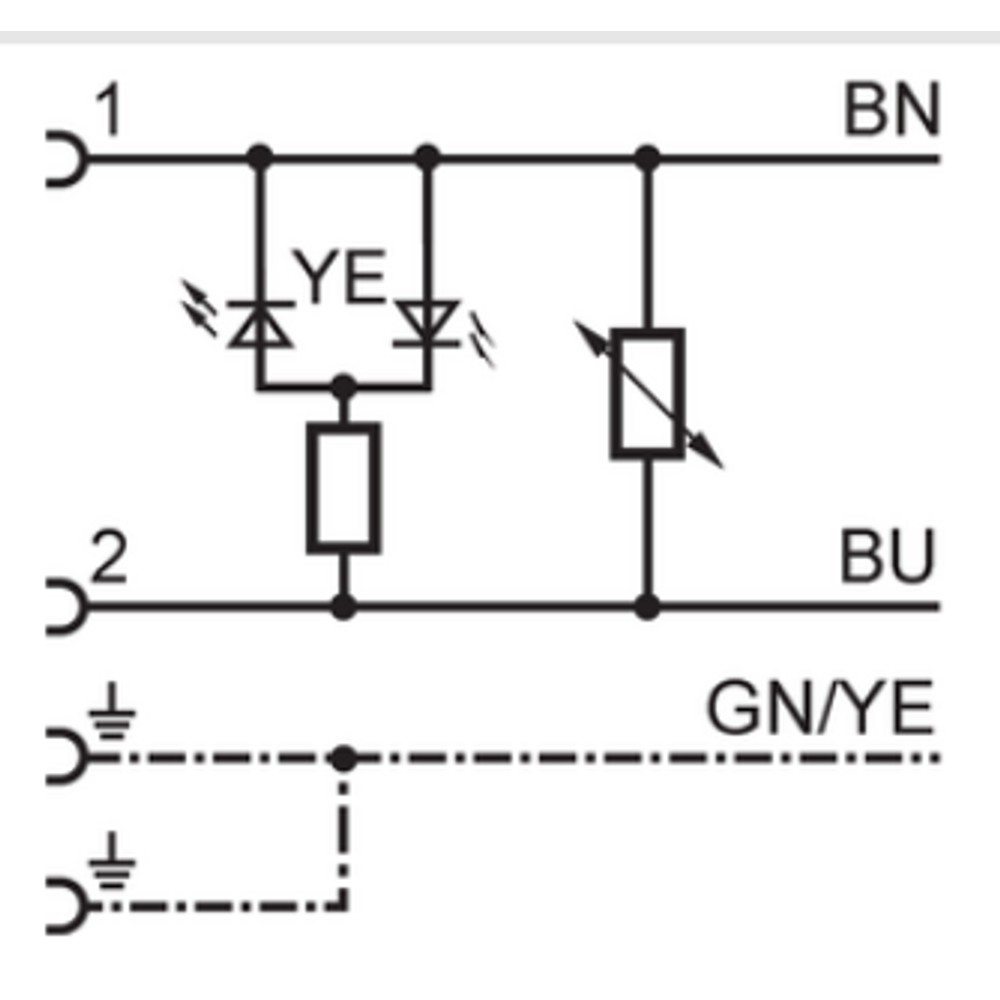

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não aciona após a conexão.	Possível incompatibilidade de interface, ligação incorreta dos condutores ou alimentação fora dos requisitos do equipamento.	Confirme o tipo de conexão, a pinagem no datasheet da válvula e do cabo e a tensão presente no circuito antes de substituir o cabo.
O LED amarelo não acende ou não apresenta o comportamento esperado.	Pode haver ausência de alimentação, ligação incorreta ou condição de chaveamento diferente da esperada para o equipamento.	Verifique a alimentação e a ligação conforme o diagrama do fabricante e compare o estado do LED com a documentação da válvula.
Há interrupção intermitente do funcionamento.	Possível contato mal assentado ou dano no cabo/conector; a ficha não especifica uma causa única para esse sintoma.	Com o circuito desenergizado, inspecione o encaixe e o estado visível do cabo e dos contatos; teste a continuidade conforme o procedimento de manutenção aplicável.
A conexão apresenta entrada de umidade ou não mantém a proteção esperada.	Possível montagem inadequada, vedação comprometida ou uso fora das condições previstas; IP67 não significa proteção para imersão permanente.	Inspecione o assentamento e a vedação do conector, confirme a montagem indicada pelo fabricante e avalie se a exposição está dentro das condições de IP67.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11991 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11991 e para que serve?

É um cabo de ligação com conector de válvula, destinado a aplicações industriais e de automação. A ficha especifica conector tipo A DIN angular e LED amarelo.

Com quais conexões de válvula ele é compatível?

A interface indicada é tipo A DIN angular, conforme EN 175301-803, com 4 contatos. Confirme também a pinagem e os requisitos elétricos da válvula.

O que acompanha o produto?

A ficha identifica o produto como cabo de ligação com conector de válvula, mas não detalha acessórios inclusos. A lista de acessórios informados é vazia.

Ele funciona com qualquer conector de válvula?

Não é possível afirmar compatibilidade universal: a ficha especifica uma interface tipo A DIN angular. Para outro formato, confirme a compatibilidade mecânica e elétrica com o fabricante do equipamento.

Posso usar este cabo em uma aplicação acima de 24 V AC?

A ficha prioritária do anúncio informa tensão de operação inferior a 24 V AC. Não o selecione para tensão acima desse limite sem confirmação técnica do fabricante.

A conexão encaixa, mas a válvula não aciona. O que devo verificar?

Verifique a alimentação, a pinagem e a correspondência dos contatos no datasheet da válvula e do cabo. A compatibilidade mecânica do conector, sozinha, não confirma a compatibilidade elétrica.

O LED amarelo não acende; preciso trocar o cabo?

Não necessariamente. Antes, confira alimentação, ligação e o comportamento esperado do indicador na documentação do equipamento; a ficha não define um diagnóstico único para LED apagado.

Vale escolher este cabo ou comprar apenas um conector avulso?

O E11991 é especificado como conjunto de cabo de 10 m com conector de válvula. A ficha não informa a disponibilidade nem a compatibilidade de componentes avulsos; compare a montagem necessária com a documentação do fabricante.

Que cuidados devo ter na instalação?

Desenergize o circuito, confirme o tipo de conexão e siga o diagrama do fabricante para identificar os contatos. Verifique o assentamento e a vedação após a montagem.

Este cabo pode ficar permanentemente submerso por ser IP67?

A ficha informa grau de proteção IP67, mas não declara adequação a imersão permanente. Consulte o datasheet e avalie as condições reais de exposição antes de instalar.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção declarado para o produto; não deve ser interpretado como autorização para imersão permanente. (Ref.: Grau de proteção)

EN 175301-803

Norma indicada para a interface do conector de válvula tipo A. (Ref.: Conexão elétrica do soquete)

VDR

Elemento de proteção contra sobretensão indicado na ficha do produto. (Ref.: Proteção contra sobretensão)

PUR

Material especificado para o cabo de ligação. (Ref.: Material do cabo)

AWG 20

Identificação de bitola dos condutores indicada junto à seção de 0,5 mm². (Ref.: Conexão elétrica do cabo)
