Abraçadeira de Montagem IFM E11960

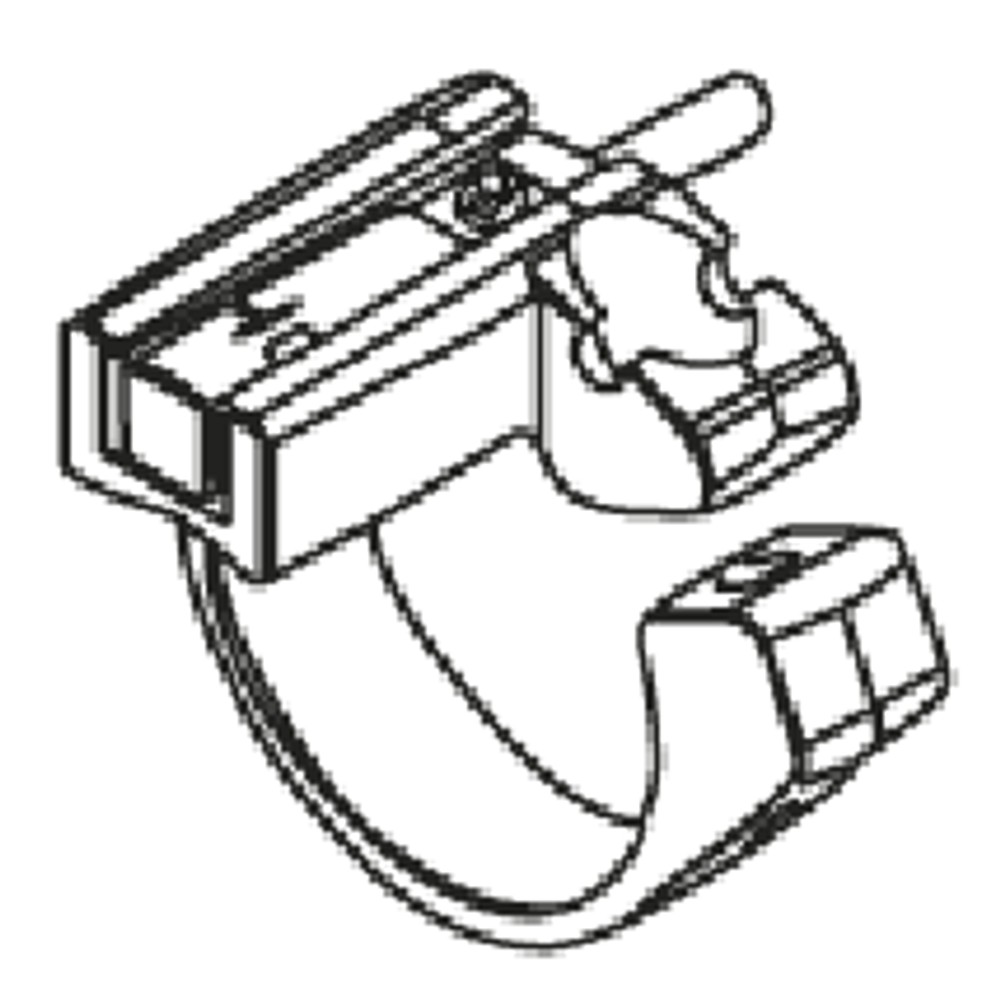

Pré-visualizar: E11960 IFM - Abraçadeira de Montagem ifm para Cilindro Redondo D25mm

E11960 IFM - Abraçadeira de Montagem ifm para Cilindro Redondo D25mm

Imagem meramente ilustrativa

R$ 59,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11960
EAN: 4021179041225
NCM do produto: 39269090

Destaques do Produto Diâmetro do pistão 25...mais

Fechar menu

Saiba mais sobre: "E11960 IFM - Abraçadeira de Montagem ifm para Cilindro Redondo D25mm"

Destaques do Produto

Diâmetro do pistão

25 mm

Modelos de sensor

MKT / MKI

Temperatura ambiente

0...50 °C

Torque máximo do parafuso

0,5 Nm

Quantidade por embalagem

1 peça

Parafuso incluído

1 x sextavado interno SW2,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11960 IFM – Abraçadeira de montagem para cilindro redondo D25 mm

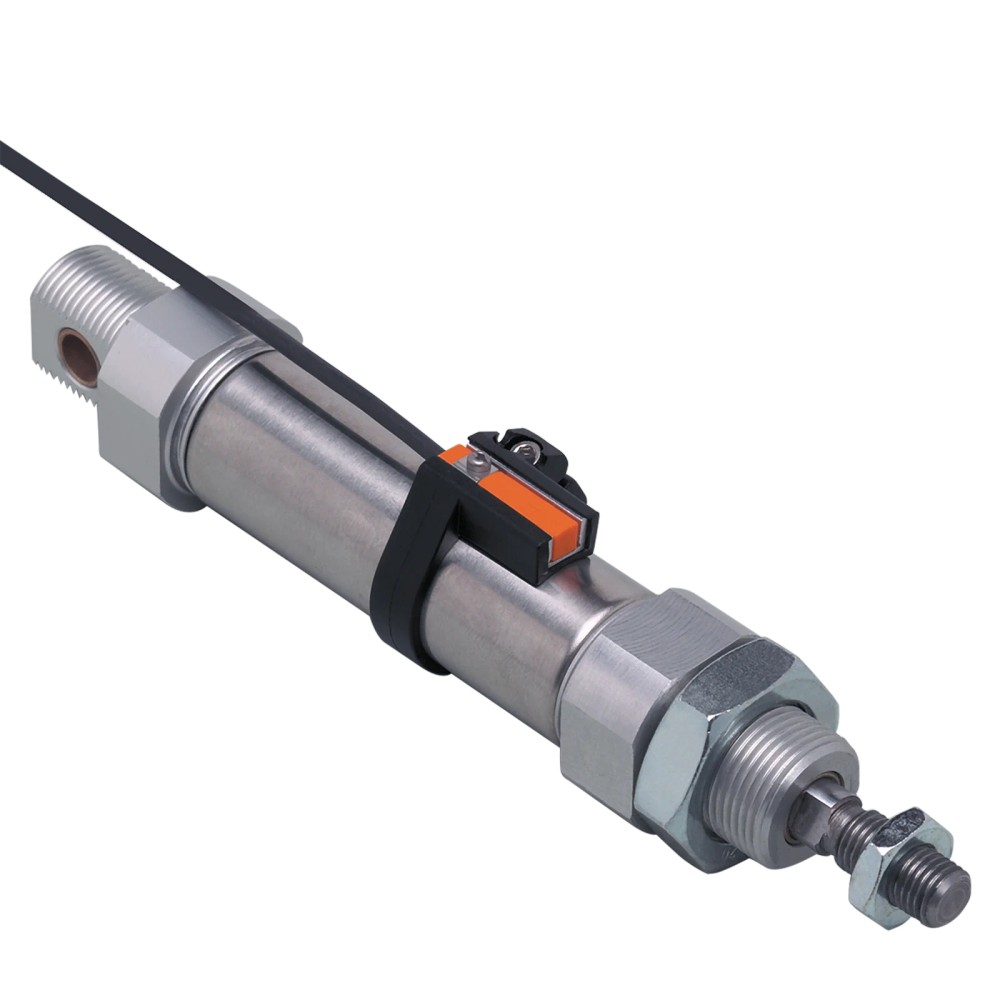

A IFM E11960 é uma abraçadeira para montagem de sensores em cilindros redondos. É indicada para cilindros com diâmetro de pistão de 25 mm e modelos de sensor MKT/MKI. A abraçadeira é de POM, o elemento de fixação é de alumínio e o parafuso é de aço inoxidável.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11960
Marca	ifm
Aplicação	Montagem de sensores em cilindros redondos
Diâmetro do pistão	25 mm
Modelos compatíveis informados	MKT / MKI
Material da abraçadeira	POM
Material do elemento de fixação	Alumínio
Material do parafuso	Aço inoxidável
Temperatura ambiente	0...50 °C
Torque máximo de aperto do parafuso	0,5 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de sensor em cilindro redondo com diâmetro de pistão de 25 mm, para modelos MKT ou MKI, conforme compatibilidade indicada na ficha do produto.

⚠ Considere outro se precisa de:

Não selecione esta abraçadeira para diâmetro de pistão diferente de 25 mm sem confirmar a compatibilidade na documentação do fabricante.
A ficha não confirma compatibilidade com modelos de sensor diferentes de MKT/MKI; verifique o modelo antes da montagem.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: fixação de sensores em cilindros redondos com diâmetro de pistão de 25 mm, para modelos MKT/MKI.
Possibilidade de uso em montagem ou reposição de uma abraçadeira desse tipo em sistema pneumático existente: confirme o diâmetro do cilindro e o modelo do sensor antes da instalação. A faixa de temperatura ambiente especificada é 0...50 °C.

COMO ESCOLHER

Antes de comprar o E11960 IFM – Abraçadeira de montagem para cilindro redondo D25 mm, verifique estes pontos:

Escolha a E11960

Quando a aplicação envolver cilindro redondo com diâmetro de pistão de 25 mm e sensor dos modelos MKT ou MKI. Considere também a faixa de temperatura ambiente especificada, de 0...50 °C.

Verifique outra opção ou confirme com o fabricante

Quando o diâmetro do pistão ou o modelo do sensor for diferente dos informados. A ficha disponível não especifica outras dimensões ou compatibilidades; consulte o datasheet antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Abraçadeira de montagem para cilindro redondo	Componente para montagem de sensores de cilindros.
Código / SKU / part number	E11960	Identificador do produto informado no anúncio.
Marca	ifm	Marca indicada na ficha do produto.
Aplicação	Cilindros redondos	Aplicação informada para o acessório.
Função	Montagem de sensores	Função indicada no anúncio.
Diâmetro do pistão	25 mm	Dimensão especificada para seleção mecânica.
Modelos compatíveis	MKT / MKI	Modelos informados na ficha como compatíveis.

Dados mecânicos e materiais
Material da abraçadeira de montagem	POM	Material especificado para a abraçadeira.
Material do elemento de fixação	Alumínio	Material especificado para o elemento de fixação.
Material do parafuso	Aço inoxidável	Material especificado para o parafuso.
Torque máximo de aperto	0,5 Nm (parafuso)	Limite de aperto informado para o parafuso.
Peso	9,3 g	Massa indicada na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Condições ambientais
Temperatura ambiente	0...50 °C	Faixa especificada para a temperatura ambiente.

Acessórios incluídos
Parafuso	1 x parafuso de sextavado interno SW2,5	Item incluído conforme a ficha do produto.

Identificação comercial
GTIN	4021179041225	Código de identificação comercial informado no anúncio.
Categoria	Acessórios	Categoria comercial indicada no anúncio.
NCM	3926.90.90	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: a E11960 é uma abraçadeira de montagem e não possui conexão elétrica especificada.

Processo Fixação mecânica em cilindro redondo com diâmetro de pistão de 25 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro redondo D25 mm com sensor MKT ou MKI	✓	A ficha informa diâmetro do pistão de 25 mm e compatibilidade com os tipos MKT/MKI.
Cilindro com diâmetro diferente de 25 mm	✗	A dimensão indicada para este produto é 25 mm; a ficha não informa compatibilidade com outros diâmetros.
Sensor de modelo diferente de MKT/MKI	✗	A ficha só identifica MKT/MKI como modelos compatíveis; confirme outros modelos com o fabricante.
Aplicação com temperatura ambiente entre 0 e 50 °C	✓	Essa é a faixa de temperatura ambiente especificada para o produto.
Aplicação fora da faixa de 0...50 °C	✗	A ficha não especifica operação fora dessa faixa.

INSTALAÇÃO

Como instalar o E11960 IFM – Abraçadeira de montagem para cilindro redondo D25 mm

Confirme que o cilindro redondo possui diâmetro de pistão de 25 mm e que o sensor é do tipo MKT ou MKI.
Confira no desenho dimensional a configuração física antes da montagem.
Posicione a abraçadeira na região de instalação prevista para o sensor, sem forçar os componentes.
Instale o sensor na abraçadeira conforme a configuração do conjunto e a documentação do fabricante.
Aperte o parafuso incluído com ferramenta sextavada interna SW2,5; não exceda o torque especificado de 0,5 Nm.
Verifique se a abraçadeira e o sensor permanecem posicionados e se não há interferência mecânica durante o movimento do cilindro.

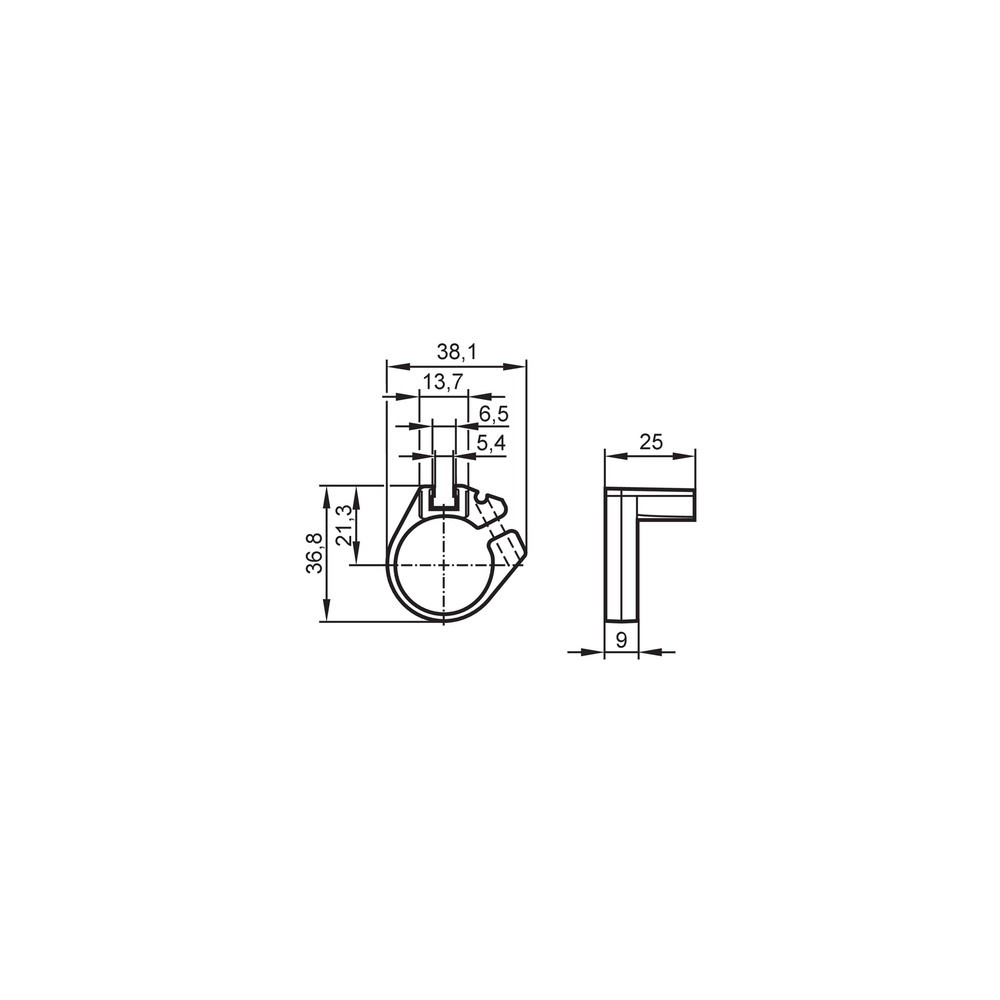

Desenho Dimensional

ACESSÓRIOS

1 x parafuso de sextavado interno SW2,5

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A abraçadeira não se ajusta ao cilindro.	O diâmetro do pistão pode não corresponder aos 25 mm especificados para a E11960.	Confira a dimensão do cilindro e compare com a especificação de 25 mm antes de apertar o conjunto.
O sensor não fica retido na posição pretendida.	Pode haver incompatibilidade entre o modelo do sensor e os tipos MKT/MKI indicados para a abraçadeira, ou posicionamento incorreto.	Confirme o modelo do sensor e consulte o desenho dimensional e as instruções do fabricante para a montagem.
O parafuso ou a fixação apresenta dano após a montagem.	O torque aplicado pode ter excedido o limite informado para o parafuso.	Revise o método de aperto e confirme que o torque não ultrapassou 0,5 Nm.
A abraçadeira ou o conjunto apresenta alteração durante o uso.	A temperatura ambiente pode estar fora da faixa especificada para o produto.	Meça ou consulte a temperatura ambiente no ponto de instalação e compare com a faixa de 0...50 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11960 – PT-BR (Datasheet) Desenho em escala IFM E11960 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E11960 e para quem ela serve?

É uma abraçadeira de montagem de sensores para cilindros redondos. A ficha indica aplicação em cilindro com diâmetro de pistão de 25 mm e modelos de sensor MKT/MKI.

O que vem junto com a abraçadeira?

A embalagem contém uma peça e inclui um parafuso de sextavado interno SW2,5.

A E11960 serve para cilindro de outro diâmetro?

A dimensão informada para este produto é 25 mm. A ficha não confirma compatibilidade com outros diâmetros; consulte o fabricante antes de selecionar.

Posso usar essa abraçadeira com um sensor que não seja MKT ou MKI?

A ficha identifica MKT/MKI como modelos compatíveis e não lista outros. Para outro modelo, confirme a compatibilidade com a documentação do fabricante.

O sensor fica solto mesmo depois de instalar a abraçadeira; o que verifico?

Confira se o sensor é MKT ou MKI e se está posicionado conforme o desenho e as instruções do fabricante. Verifique também se a abraçadeira corresponde ao cilindro D25.

O parafuso parece danificado depois do aperto; qual pode ser a causa?

Uma causa possível é aperto acima do limite especificado. Verifique se o torque aplicado não excedeu 0,5 Nm e inspecione o conjunto antes de reutilizá-lo.

É melhor comprar a abraçadeira avulsa ou um kit?

A ficha informa a E11960 como uma peça por embalagem e inclui um parafuso SW2,5. Não há informação de kit ou de peças avulsas adicionais para este produto.

Como diferencio a E11960 de outra versão de abraçadeira?

Use como critérios de seleção o diâmetro de pistão de 25 mm e os modelos MKT/MKI indicados. Para outras dimensões ou modelos, consulte a documentação do fabricante.

Qual ferramenta uso para instalar e qual cuidado devo tomar?

O parafuso incluído é de sextavado interno SW2,5. Respeite o torque máximo indicado de 0,5 Nm.

A E11960 pode operar em qualquer temperatura ambiente?

A faixa especificada é de 0...50 °C. Para condições fora desse intervalo, a ficha não informa adequação; consulte o fabricante.

GLOSSÁRIO TÉCNICO

Abraçadeira de montagem

Componente mecânico usado para posicionar e fixar um sensor no cilindro.

Cilindro redondo

Tipo de cilindro indicado como aplicação da E11960.

Diâmetro do pistão

Dimensão usada para verificar a correspondência mecânica com o cilindro; nesta ficha, 25 mm.

POM

Material especificado para a abraçadeira de montagem.

SW2,5

Indicação do sextavado interno do parafuso incluído; corresponde à ferramenta indicada para o encaixe.
