Cabo Conector Fêmea M12 IFM 8 Polos 2m

Pré-visualizar: E11950 IFM - Cabo Conector Fêmea M12 Automação Industrial 8 Polos 2m PUR IP68

E11950 IFM - Cabo Conector Fêmea M12 Automação Industrial 8 Polos 2m PUR IP68

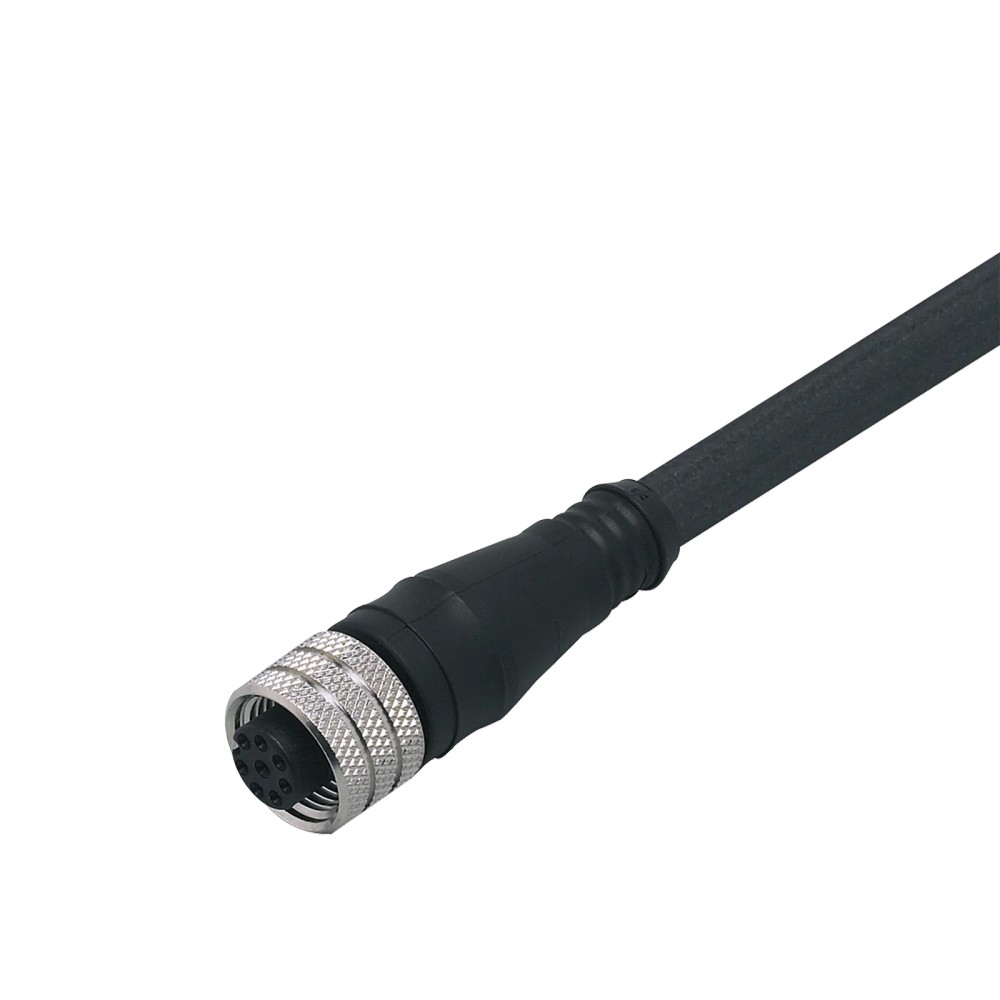

Imagem meramente ilustrativa

R$ 329,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11950
EAN: 4021179041133
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea...mais

Fechar menu

Saiba mais sobre: "E11950 IFM - Cabo Conector Fêmea M12 Automação Industrial 8 Polos 2m PUR IP68"

Destaques do Produto

Conector

M12 fêmea reto, codificação A

Contatos

Comprimento

2 m

Proteção

IP68

Tensão de operação

< 30 V AC / < 36 V DC

Condutores

8 x 0,25 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11950 IFM — Cabo de conexão com conector fêmea M12 reto, 8 polos, 2 m, PUR, IP68

O IFM E11950 é um cabo de conexão com conector fêmea M12 reto, destinado a aplicações industriais e de automação. Possui 8 contatos, cabo de 2 m com revestimento em PUR e grau de proteção IP68. A tensão de operação informada na ficha é inferior a 30 V AC e inferior a 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector fêmea
Conector	M12 reto, codificação A, 8 contatos
Comprimento do cabo	2 m
Material do cabo e do corpo	PUR
Grau de proteção	IP68
Tensão de operação	< 30 V AC / < 36 V DC
Seção transversal dos condutores	8 x 0,25 mm²
Diâmetro do cabo	6,2 mm
Temperatura ambiente	-25...80 °C
Aperto máximo indicado	0,7...0,9 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos de automação industrial que possuam interface M12 fêmea compatível mecanicamente com o conector M12 reto, codificação A, de 8 contatos.
Instalações em que o comprimento de cabo necessário seja de até 2 m e as condições estejam dentro de -25...80 °C.
Aplicações compatíveis com a tensão de operação informada: inferior a 30 V AC ou inferior a 36 V DC.

⚠ Considere outro se precisa de:

Não selecionar quando o dispositivo exigir conector com codificação, gênero, número de contatos ou orientação diferente dos especificados para este cabo.
Não utilizar em circuito cuja tensão de operação exceda os limites informados na ficha.
Não presumir compatibilidade elétrica apenas pela conexão mecânica M12; confirmar a atribuição dos pinos e a função de cada sinal no dispositivo conectado.

APLICAÇÕES E USO

Aplicação indicada no cadastro: conexão em sistemas industriais e de automação industrial.
Pode ser considerado em instalações com interface M12 macho, codificação A e 8 contatos, desde que a pinagem do dispositivo corresponda à atribuição dos fios do cabo; essa compatibilidade deve ser verificada antes da ligação.
Para uso em ambiente com exposição a líquidos, considerar o grau IP68 informado e consultar o datasheet para as condições específicas de proteção. A ficha disponível não detalha profundidade ou duração de imersão.
A temperatura ambiente informada é de -25...80 °C; não exceder essa faixa. A ficha não especifica aplicação para movimento contínuo, raio mínimo de curvatura ou uso em arraste.

COMO ESCOLHER

Antes de comprar o E11950 IFM — Cabo de conexão com conector fêmea M12 reto, 8 polos, 2 m, PUR, IP68, verifique estes pontos:

Escolha o E11950 quando

A instalação exigir cabo de conexão de 2 m, conector fêmea M12 reto com codificação A e 8 contatos, revestimento PUR e proteção IP68, respeitando os limites elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, conector não reto, outra codificação ou quantidade de contatos. A ficha disponível não especifica alternativas compatíveis; compare os requisitos do dispositivo com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Identificação do fabricante indicada no anúncio.
Modelo	E11950	Código do produto indicado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação informada no cadastro do produto.
Quantidade por embalagem	1 peça	Unidade de fornecimento informada nos dados do produto.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão de operação informados na ficha.
Número de condutores	8	Correspondente aos 8 polos/contatos especificados.
Seção transversal	8 x 0,25 mm²	Seção informada para os condutores do cabo.
Atribuição de pinos / fios	1: BN; 2: WH; 3: BU; 4: BK; 5: GY; 6: PK; 7: VT; 8: OG	Identificação de cores por pino fornecida na ficha.
Codificação de cores	Conforme DIN EN 60947-5-2: BK = preto, BN = marrom, BU = azul, GY = cinza, PK = rosa, OG = laranja, VT = violeta, WH = branco	Padrão de referência declarado para as abreviações de cores.
Observação sobre cores	Nas tomadas de cabos de 8 polos, as cores dos fios não são padronizadas; observar sempre a atribuição de pinos do sensor e da tomada de cabo.	Orientação de aplicação fornecida na ficha; conferir a pinagem antes da ligação.

Conexões
Conexão elétrica - soquete	1 x M12, reto; codificação A; 8 contatos; corpo em PUR	Configuração do conector indicada na ficha.
Tipo de conector	Fêmea	Gênero do conector indicado no anúncio.
Bloqueio / material da porca	Latão, niquelado	Material informado para o elemento de bloqueio.
Torque máximo de aperto	0,7...0,9 Nm	Faixa de aperto indicada na ficha; aplicar conforme a orientação do fabricante.

Cabo
Comprimento	2 m	Comprimento informado para o cabo.
Material do cabo e do invólucro	PUR	Material especificado para o cabo e o corpo do conector.
Cor do cabo	Preto	Cor informada na descrição da conexão elétrica.
Diâmetro do cabo	6,2 mm	Dimensão externa informada na ficha.

Condições ambientais e proteção
Grau de proteção	IP68	Grau de proteção informado; condições específicas de ensaio não detalhadas nos dados disponíveis.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada para o produto.

Dados mecânicos e identificação logística
Dimensões	15 x 15 x 43 mm	Dimensões informadas no cadastro do produto.
Peso	135,9 g	Valor informado nos dados do catálogo.
GTIN	4021179041133	Identificador comercial informado no anúncio.
Part number	E11950; ADOGH080MSS0002H08	O anúncio informa E11950 e o cadastro de catálogo também associa ADOGH080MSS0002H08.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica disponibilizada.

• A compatibilidade funcional depende da correspondência entre a atribuição dos 8 pinos do cabo e os sinais do dispositivo conectado.

Conexões

Elétrica Cabo com 8 condutores de 0,25 mm²; tensão de operação < 30 V AC / < 36 V DC. A atribuição informada é: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY, 6 PK, 7 VT e 8 OG. Verifique a pinagem do equipamento antes da conexão.

Processo Não aplicável: trata-se de um cabo elétrico de conexão, sem conexão de processo indicada. Conector M12 reto, fêmea, codificação A, 8 contatos; confirmar a compatibilidade mecânica com a interface do dispositivo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M12 macho, codificação A, 8 contatos, e pinagem compatível	✓	A ficha identifica o conector do cabo como M12 fêmea reto, codificação A, com 8 contatos. A compatibilidade elétrica exige também conferir a atribuição dos pinos no dispositivo.
Dispositivo cuja interface exige M12 de outra codificação, outro número de contatos ou outro gênero	✗	Essas características não correspondem à configuração especificada para o E11950.
Circuito dentro dos limites de tensão informados e temperatura ambiente entre -25...80 °C	✓	Esses limites constam na ficha do produto; a adequação também depende da pinagem e da aplicação.
Circuito com tensão superior a < 30 V AC ou < 36 V DC	✗	A tensão excede os limites de operação informados para o produto.
Aplicação submersa ou exposta a líquidos	✓	O grau de proteção informado é IP68; devem ser respeitadas as condições de ensaio e instalação especificadas pelo fabricante, não detalhadas nos dados disponíveis.

INSTALAÇÃO

Como instalar o E11950 IFM — Cabo de conexão com conector fêmea M12 reto, 8 polos, 2 m, PUR, IP68

Confirme no datasheet que a interface do dispositivo é M12 macho, codificação A e 8 contatos.
Compare a atribuição dos pinos do dispositivo com a sequência de cores indicada para o cabo; não presuma que as cores sejam padronizadas em cabos de 8 polos.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector e a interface para verificar se estão limpos e sem danos visíveis.
Acople o conector alinhando as interfaces e aperte o bloqueio dentro da faixa de 0,7...0,9 Nm indicada na ficha.
Após a instalação, verifique a conexão elétrica e confirme que tensão, temperatura e condições de proteção estão dentro dos limites especificados.

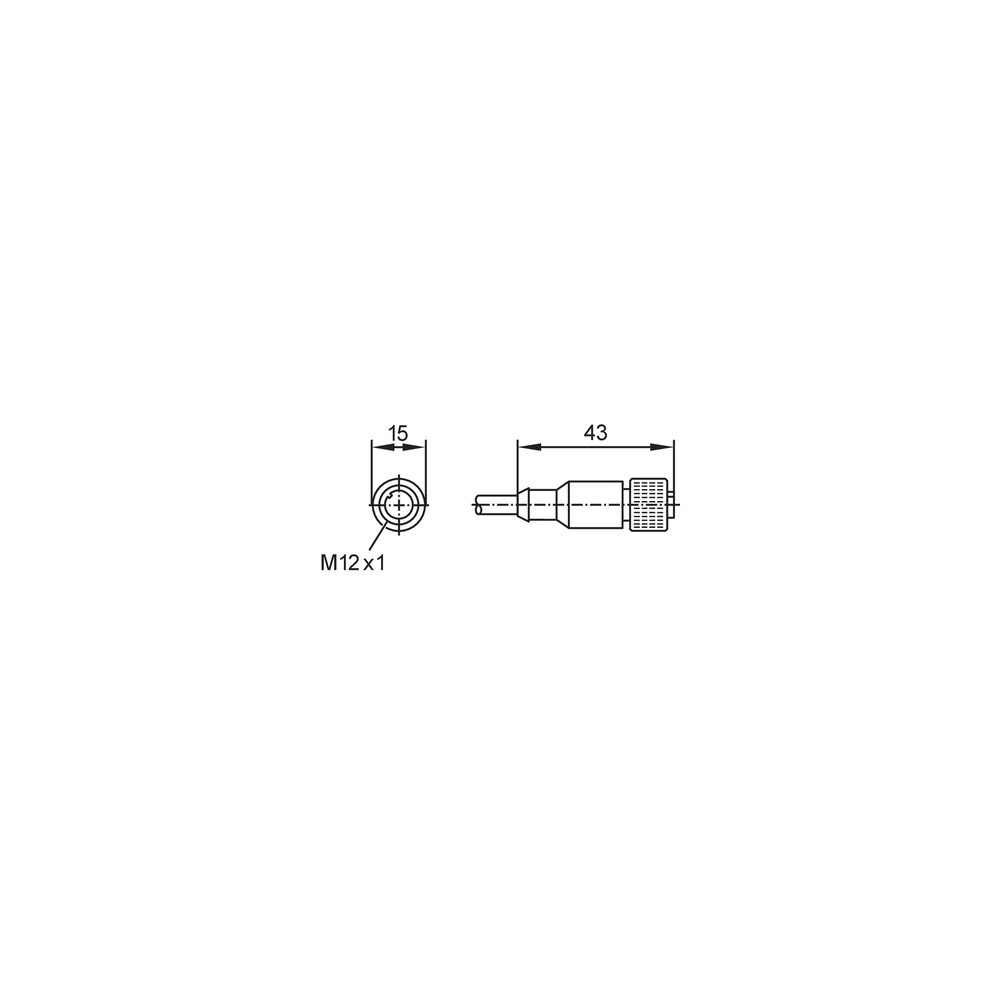

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não apresenta o sinal esperado.	Possível divergência entre a pinagem do dispositivo e a atribuição dos fios do cabo.	Compare a pinagem do equipamento com a sequência de cores indicada na ficha e confira cada ligação antes de substituir o cabo.
Não é possível acoplar o conector à interface do equipamento.	Possível incompatibilidade de gênero, codificação, orientação ou número de contatos.	Confirme se a interface do dispositivo corresponde a M12 macho, codificação A, 8 contatos, e verifique o alinhamento do conector.
Há interrupção ou ausência de alimentação no circuito.	Possível tensão acima do limite especificado ou falha de conexão elétrica.	Meça a tensão do circuito e confira as ligações, respeitando < 30 V AC / < 36 V DC.
Há entrada de líquido na conexão instalada.	Possível acoplamento incompleto, dano ou condição de instalação fora das condições de proteção especificadas.	Inspecione o acoplamento e o estado das superfícies de conexão; consulte o datasheet para as condições de aplicação do IP68.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E11950 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11950 e para que serve?

É um cabo de conexão com conector fêmea M12, destinado a aplicações industriais e de automação. Tem 8 contatos e 2 m de comprimento.

O conector do E11950 é compatível com qualquer M12?

Não. A ficha especifica conector fêmea M12 reto, codificação A e 8 contatos; a compatibilidade elétrica também depende da correspondência da pinagem.

O produto acompanha sensor ou outro acessório?

Os dados disponíveis identificam o produto como cabo de conexão e informam embalagem de 1 peça. Não há acessórios adicionais listados.

Este cabo serve para uma interface M12 com outra codificação ou número de pinos?

A ficha especifica codificação A e 8 contatos, portanto não corresponde às interfaces com outra codificação ou quantidade de contatos. Confirme a especificação do dispositivo antes de comprar.

Posso usar o E11950 em uma aplicação com tensão acima de 30 V AC ou 36 V DC?

Não selecione o produto para tensão superior aos limites informados: < 30 V AC e < 36 V DC. Verifique a tensão do circuito antes da instalação.

O cabo tem IP68 mesmo se o conector não estiver acoplado corretamente?

A ficha informa grau de proteção IP68 para o produto, mas não detalha as condições de ensaio. Consulte o datasheet e confira o acoplamento e as condições de instalação.

O equipamento não funciona depois de conectar o cabo; devo trocar o E11950?

Antes de trocar, confira a atribuição dos pinos no equipamento e compare-a com as cores indicadas na ficha. A própria ficha alerta que as cores de cabos de 8 polos não são padronizadas.

O conector não encaixa no dispositivo; o cabo está com defeito?

Nem sempre. Verifique primeiro se o dispositivo exige M12 macho, codificação A e 8 contatos, e se o conector está alinhado; diferenças de interface podem impedir o acoplamento.

Como devo apertar o conector durante a instalação?

A ficha informa torque de aperto de 0,7...0,9 Nm. Alinhe as interfaces antes de apertar e consulte o datasheet para as demais orientações de instalação.

É melhor comprar este cabo ou escolher um modelo de outro comprimento?

O E11950 tem 2 m. Se a instalação exigir outro comprimento, compare o requisito físico e as demais características da interface com a ficha técnica do modelo alternativo.

GLOSSÁRIO TÉCNICO

M12

Formato de conector circular usado nesta conexão; neste produto, a ficha especifica conector fêmea reto.

Codificação A

Configuração de codificação indicada para a interface M12 do cabo; deve corresponder à interface do dispositivo.

IP68

Grau de proteção declarado para o produto; condições específicas de ensaio e uso devem ser consultadas no datasheet.

PUR

Material especificado para o cabo e o corpo do conector.

Atribuição de pinos

Correspondência entre cada número de contato e a cor de fio indicada, necessária para verificar a ligação elétrica.
