Cabo Ethernet Industrial IFM E11898 2m Blindado

Pré-visualizar: E11898 IFM - Cabo de Ligação Ethernet Industrial IFM Automação Industrial 2m M12/RJ45 Blindado

E11898 IFM - Cabo de Ligação Ethernet Industrial IFM Automação Industrial 2m M12/RJ45 Blindado

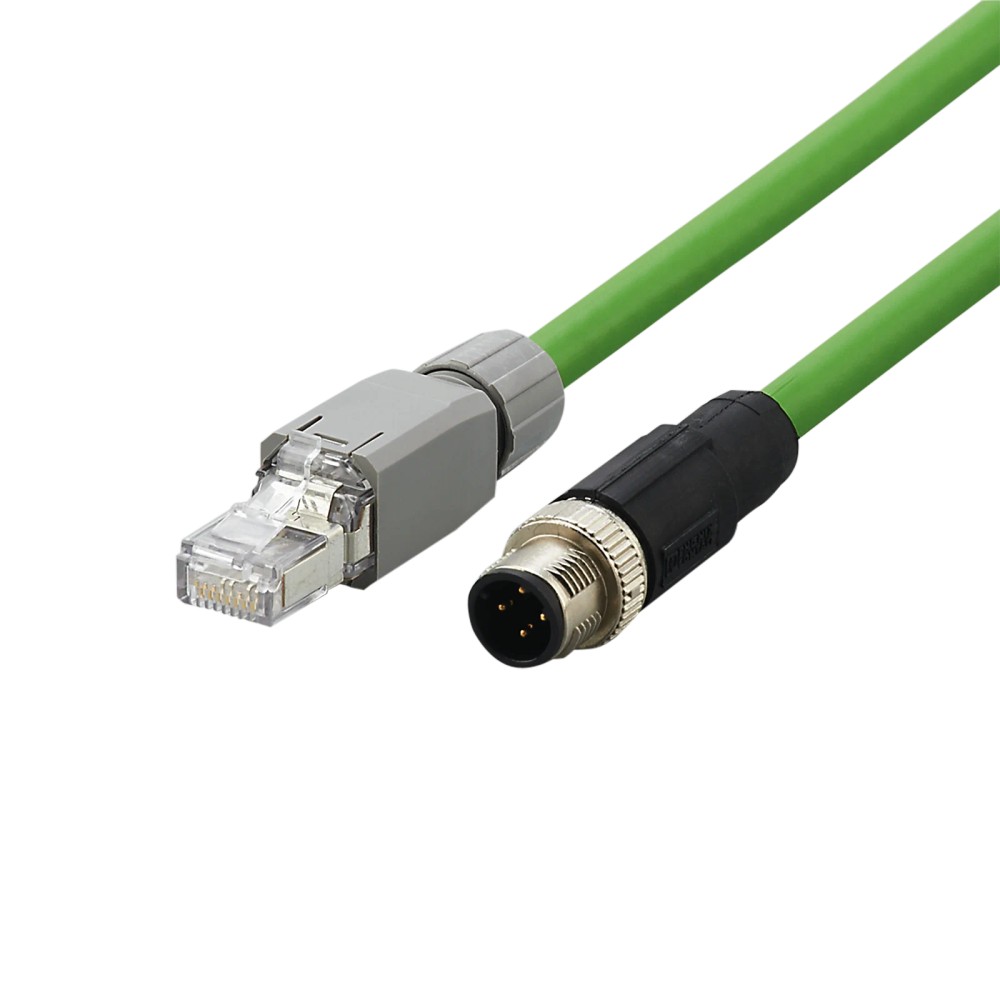

Imagem meramente ilustrativa

R$ 571,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11898
EAN: 4021179040716
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "E11898 IFM - Cabo de Ligação Ethernet Industrial IFM Automação Industrial 2m M12/RJ45 Blindado"

Destaques do Produto

Comprimento

2 m

Conexão do lado M12

M12 reto, D-codificado, 4 contatos

Conexão do lado Ethernet

RJ45 reto, 8 contatos

Cabo

PROFINET, blindado, PVC, Ø 6,5 mm

Condições ambientais

Temperatura ambiente de -25...70 °C; proteção indicada como IP 65/IP 67, com conectores IP 20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet Industrial IFM E11898, 2 m, M12 D-codificado/RJ45, blindado

O IFM E11898 é um cabo de ligação Ethernet industrial de 2 m, com conector M12 reto D-codificado em uma extremidade e RJ45 reto na outra. É especificado para aplicações industriais e de automação, incluindo uso como cabo Patch cruzado. Possui cabo blindado PROFINET, contatos dourados e proteção IP 65/IP 67 conforme a especificação do conjunto; os conectores têm grau de proteção IP 20.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E11898
Comprimento do cabo	2 m
Conexões	M12 reto, codificação D / RJ45 reto
Tipo de cabo	Ethernet; PROFINET; blindado
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)
Diâmetro do cabo	6,5 mm
Grau de proteção	IP 65 e IP 67; conectores M12/RJ45: IP 20
Temperatura ambiente	-25...70 °C
Tensão de operação / carga total	48 V AC / 60 V DC; 1 A
Materiais e contatos	Cabo em PVC; contatos dourados; porca M12 em zinco moldado sob pressão, niquelado

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram ligação Ethernet com M12 D-codificado em uma extremidade e RJ45 na outra.
Instalações que utilizem o cabo como Patch cruzado, conforme a descrição do produto.
Aplicações compatíveis com cabo de 2 m, cabo blindado PROFINET e temperatura ambiente entre -25 e 70 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 2 m ou outro tipo, orientação ou codificação de conector, sem confirmar a compatibilidade da alternativa.
Não presumir proteção contra ingresso de água ou poeira nos conectores: a ficha informa IP 20 para M12/RJ45, embora também indique IP 65/IP 67 para o produto/conjunto.
Não usar fora da tensão de operação indicada de 48 V AC / 60 V DC ou da capacidade de carga total de 1 A.

APLICAÇÕES E USO

Uso comprovado pela ficha: conexão Ethernet em aplicações industriais e de automação, incluindo emprego como cabo Patch cruzado.
Uso indicado para ligação entre uma interface M12 D-codificada e uma interface RJ45, desde que a pinagem requerida pelos equipamentos corresponda ao cabo.
Para instalação em ambiente sujeito a ingresso de água ou poeira, confira no datasheet a condição de proteção aplicável: os conectores M12/RJ45 são especificados como IP 20, enquanto também constam IP 65/IP 67 para o produto/conjunto.
A operação deve respeitar a temperatura ambiente de -25...70 °C, a tensão de 48 V AC / 60 V DC e a capacidade de carga total de 1 A indicadas.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet Industrial IFM E11898, 2 m, M12 D-codificado/RJ45, blindado, verifique estes pontos:

Escolha o E11898

Quando a instalação exigir um cabo Ethernet industrial de 2 m, com M12 reto D-codificado e RJ45 reto, blindagem e uso indicado como Patch cruzado.

Considere outra configuração

Quando forem necessários comprimento, codificação, orientação ou tipos de conexão diferentes. Compare a interface e a pinagem da instalação com a ficha técnica do cabo substituto antes da compra.

Verifique a proteção no ponto de uso

A ficha indica IP 65/IP 67 e especifica IP 20 para os conectores M12/RJ45. Confirme no datasheet as condições de montagem e a referência de proteção aplicável ao ponto exposto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação Ethernet; cabo com conector	Descrição do produto na ficha.
Modelo	Cabo de Ethernet, código D	Identificação do modelo.
Aplicação	Aplicações industriais e automação industrial; cabo Patch cruzado	Usos informados na ficha.
Protocolo/tecnologia	Ethernet; PROFINET	PROFINET indicado na especificação do cabo.
Marca	ifm	Fabricante indicado no anúncio.
SKU / part number	E11898	Código do produto no anúncio.
GTIN	4021179040716	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação informada no contexto do produto.

Dados elétricos
Tensão de operação	48 V AC / 60 V DC	Valores de operação informados na ficha.
Capacidade de carga total	1 A	Limite de carga total especificado.
Classe de proteção	III	Classificação informada na ficha.

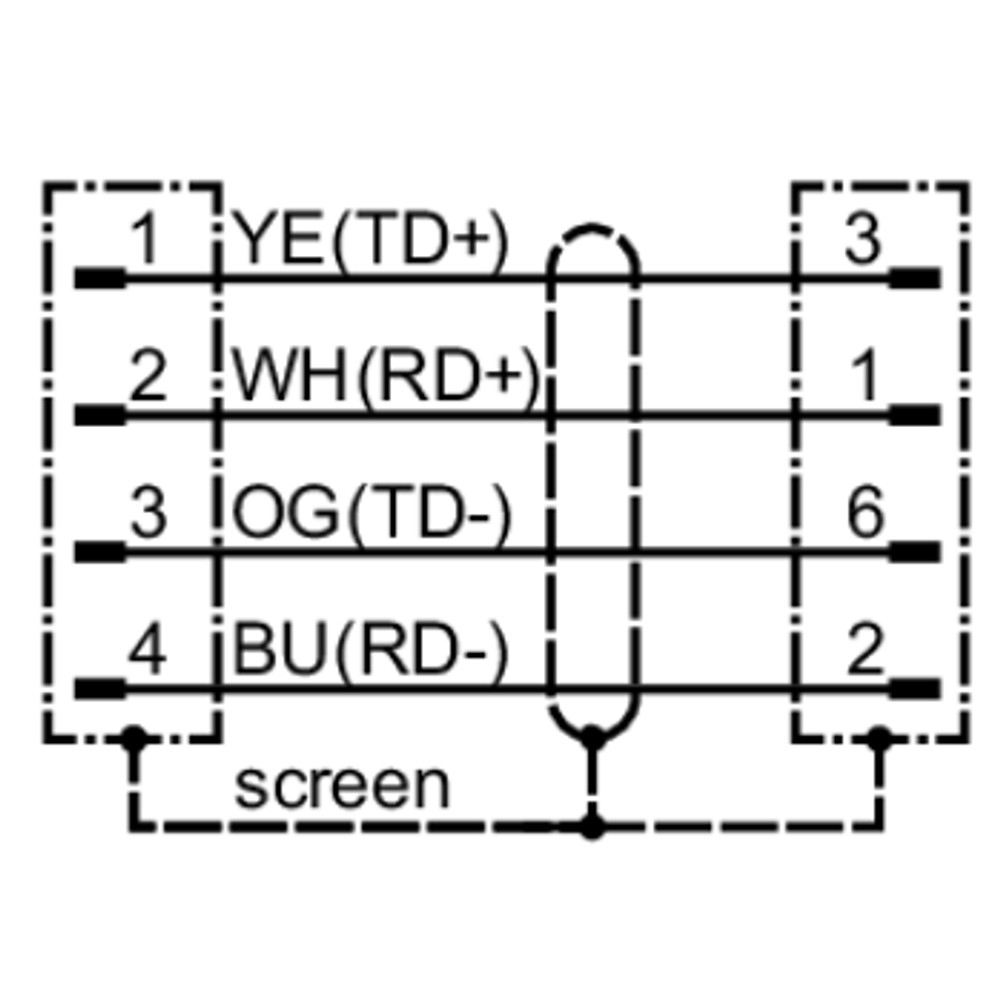

Conexões elétricas

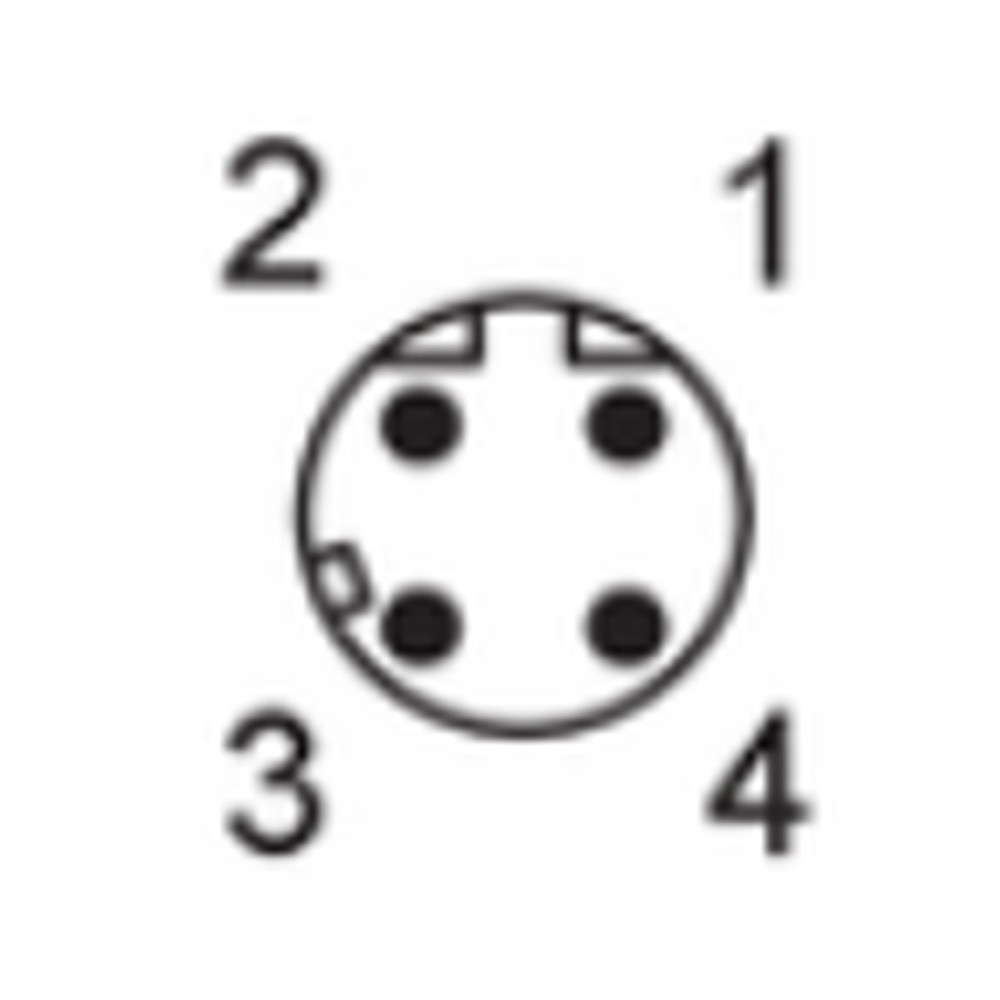

Conector M12	1 x M12, reto, codificação D; 4 contatos dourados; corpo em TPU preto	Configuração do conector M12.
Bloqueio M12	Zinco moldado sob pressão, niquelado	Material do mecanismo de bloqueio.
Torque máximo de aperto M12	0,4 Nm	Limite máximo indicado para o aperto do conector.

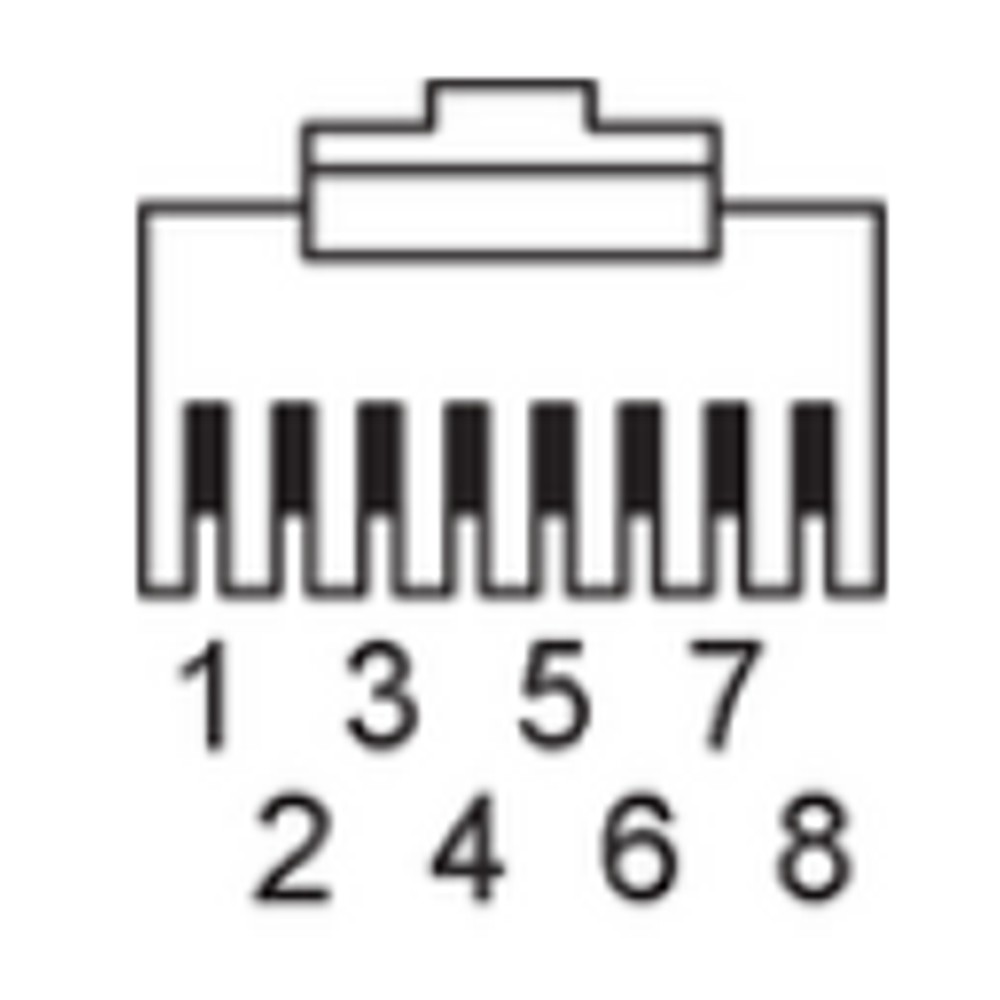

Conector RJ45	1 x RJ45, reto; 8 contatos dourados; corpo em PA	Configuração do conector RJ45.
Cabo	2 m; PVC verde; Ø 6,5 mm; blindado; PROFINET	Construção e comprimento informados.
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Quantidade e seção dos condutores informadas na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente indicada.
Grau de proteção do produto/conjunto	IP 65; IP 67	Valores listados na ficha; consultar o datasheet para a condição de montagem a que se aplicam.
Grau de proteção dos conectores	M12/RJ45: IP 20	Referência explícita da ficha para os conectores.

Dados mecânicos e materiais
Comprimento do cabo	2 m	Comprimento nominal informado.
Material do cabo	PVC	Material especificado para o cabo.
Material do invólucro	TPU / PA	Materiais indicados para os componentes do conjunto.
Material da porca/bloqueio	Zinco moldado sob pressão, niquelado	Material indicado para o bloqueio do M12.
Contatos	Banhados a ouro	Característica especial informada para os contatos.
Peso	163,5 g	Peso informado no conjunto de atributos do produto.

COMPATIBILIDADE

Comunicação

• Ethernet industrial; modelo descrito como cabo Ethernet, código D.

• PROFINET, conforme a especificação do cabo.

• Uso indicado como cabo Patch cruzado.

Conexões

Elétrica Cabo de 2 m, PVC verde, Ø 6,5 mm, blindado, com 4 x 0,34 mm² (7 x Ø 0,25 mm). Um conector M12 reto D-codificado, com 4 contatos dourados, corpo em TPU e bloqueio de zinco moldado sob pressão niquelado; torque máximo de aperto de 0,4 Nm. Na outra extremidade, conector RJ45 reto com 8 contatos dourados e corpo em PA. Tensão de operação informada: 48 V AC / 60 V DC; capacidade de carga total: 1 A.

Processo Não aplicável: trata-se de um cabo de conexão Ethernet, sem conexão de processo para fluido ou elemento mecânico de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento ou instalação com porta Ethernet M12 D-codificada e porta RJ45, usando cabo de 2 m.	✓	As duas conexões e o comprimento correspondem às especificações do E11898; confirme a pinagem exigida pelo equipamento.
Aplicação industrial que utiliza PROFINET e requer cabo blindado com configuração Patch cruzado.	✓	A ficha informa cabo PROFINET blindado e aplicação como cabo Patch cruzado.
Instalação que exige conectores com proteção IP 65 ou IP 67 no ponto de conexão.	✗	A ficha especifica IP 20 para os conectores M12/RJ45. Não se deve interpretar a indicação IP 65/IP 67 do produto como proteção dos conectores.
Aplicação com tensão acima de 48 V AC / 60 V DC ou carga total superior a 1 A.	✗	Os valores excedem os limites informados para o produto.
Equipamento com conector M12 de codificação diferente ou conexão RJ45 em outra orientação.	✗	A ficha identifica M12 reto D-codificado e RJ45 reto; outra configuração não corresponde às conexões descritas.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet Industrial IFM E11898, 2 m, M12 D-codificado/RJ45, blindado

Confirme no equipamento que as interfaces requeridas são M12 D-codificada e RJ45 e que a configuração Patch cruzado é adequada à aplicação.
Verifique o comprimento necessário: este cabo mede 2 m; planeje o percurso sem aplicar tração aos conectores.
Inspecione o cabo, a blindagem e os contatos antes da conexão; não use o conjunto se houver dano visível.
Conecte cada extremidade à interface correspondente, alinhando os conectores sem forçar o encaixe.
Aperte o bloqueio do M12 sem exceder o torque máximo de 0,4 Nm indicado na ficha.
Após a conexão, valide o enlace e a comunicação no equipamento; considere a especificação IP 20 dos conectores ao avaliar a exposição ambiental.

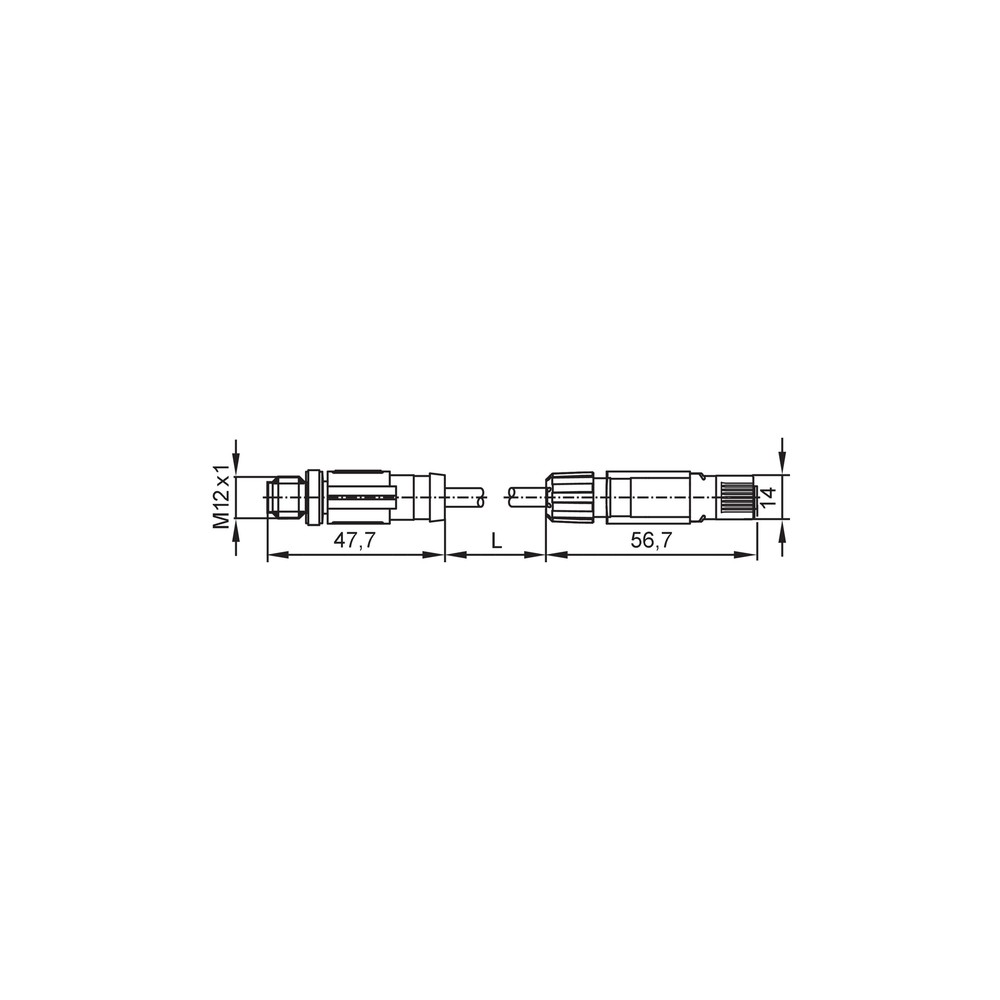

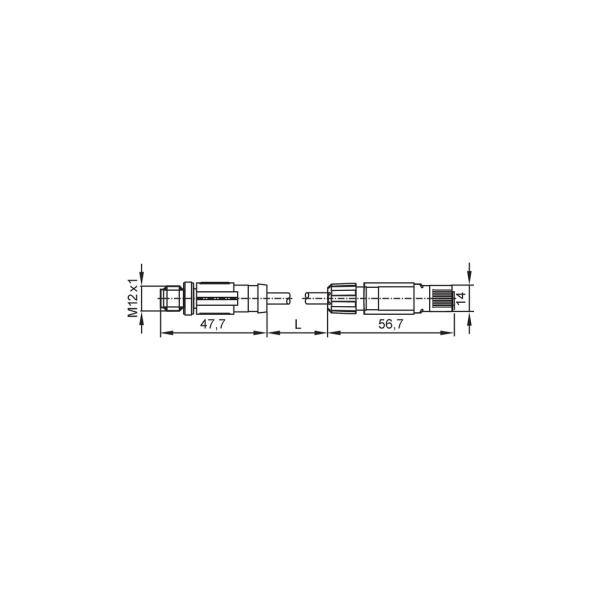

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há enlace Ethernet ou a comunicação não se estabelece.	Conexão incompatível com a interface requerida, conexão incompleta ou configuração de cabo Patch cruzado inadequada ao equipamento.	Confirme as interfaces e a configuração exigidas nos manuais dos equipamentos; reconecte alinhando os conectores e verifique o estado do enlace.
Conexão intermitente ao movimentar o cabo.	Conector mal acoplado ou dano no cabo, nos contatos ou na blindagem.	Inspecione o cabo e os conectores, confira o assentamento dos conectores e teste a ligação sem movimentar o trecho suspeito.
Umidade ou contaminação no ponto de conexão.	Exposição dos conectores a condições além da proteção IP 20 especificada para M12/RJ45.	Verifique as condições ambientais e a montagem do ponto de conexão; consulte o datasheet antes de atribuir IP 65/IP 67 aos conectores.
Aquecimento ou falha elétrica durante a operação.	Tensão ou carga acima dos valores de operação informados, ou defeito na conexão.	Confira os valores do circuito contra 48 V AC / 60 V DC e 1 A de carga total; inspecione os conectores e interrompa o uso se houver dano.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E11898 (PDF) (Datasheet) Desenho em escala IFM E11898 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11898 e para que serve?

É um cabo de ligação Ethernet industrial de 2 m, indicado para aplicações industriais e de automação. A ficha também o descreve para uso como cabo Patch cruzado.

Quais conexões e contatos ele possui?

Possui M12 reto D-codificado com 4 contatos dourados e RJ45 reto com 8 contatos dourados. O cabo é blindado e especificado para PROFINET.

O produto acompanha outros acessórios?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. Portanto, não há acessórios inclusos identificados no contexto fornecido.

Ele serve para uma instalação que precisa de conectores IP 67?

Não se deve considerar os conectores protegidos a IP 67: a ficha especifica IP 20 para M12/RJ45. Confirme no datasheet a aplicação dos valores IP 65/IP 67 listados para o produto/conjunto.

Posso usar o cabo com um conector M12 de outra codificação?

A ficha identifica o M12 como reto e D-codificado. Para outra codificação, a compatibilidade não está confirmada; compare a interface e a pinagem do equipamento com o datasheet.

A comunicação falha mesmo com o cabo conectado: o que verifico antes de trocar?

Confirme se as interfaces e a configuração Patch cruzado correspondem aos equipamentos. Em seguida, verifique o encaixe, o estado do enlace e danos visíveis no cabo e nos contatos.

A conexão cai quando o cabo é movimentado; qual pode ser a causa?

Pode haver acoplamento incompleto ou dano no cabo ou nos contatos. Inspecione ambas as extremidades e teste a ligação sem movimentar o trecho suspeito.

Como escolher entre este cabo e um de comprimento diferente?

Escolha o E11898 se 2 m forem suficientes e as conexões M12 D-codificada/RJ45 forem as necessárias. Para outro comprimento, selecione uma versão cuja ficha confirme também codificação, pinagem e configuração elétrica compatíveis.

Qual cuidado devo ter ao conectar o M12?

Alinhe o conector sem forçar e não exceda o torque máximo de aperto de 0,4 Nm indicado. Depois, verifique se a conexão ficou firme e valide o enlace.

Posso instalar este cabo em ambiente fora da faixa de temperatura informada?

A faixa de temperatura ambiente indicada é de -25...70 °C. Para condições fora dessa faixa, consulte o fabricante e a ficha técnica antes de selecionar o cabo.

GLOSSÁRIO TÉCNICO

Codificação D

Chaveamento do conector M12 indicado para a conexão Ethernet deste cabo. (Ref.: conector M12 reto, codificação D)

PROFINET

Tecnologia de comunicação industrial indicada na especificação do cabo. (Ref.: conexão elétrica do cabo)

Blindagem

Elemento construtivo indicado para o cabo, relevante à sua instalação em sistemas de comunicação industrial. (Ref.: cabo blindado)

Grau de proteção IP

Classificação de proteção contra ingresso indicada na ficha; os conectores são especificados separadamente como IP 20. (Ref.: IP 65, IP 67 e IP 20 para M12/RJ45)

Patch cruzado

Configuração de cabo identificada na ficha como aplicação do produto. (Ref.: aplicação: cabo Patch cruzado)
