Cabo Conexão M12 IFM 8 Polos Blindado 15m PUR

Pré-visualizar: E11856 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos Blindado 15m PUR

E11856 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos Blindado 15m PUR

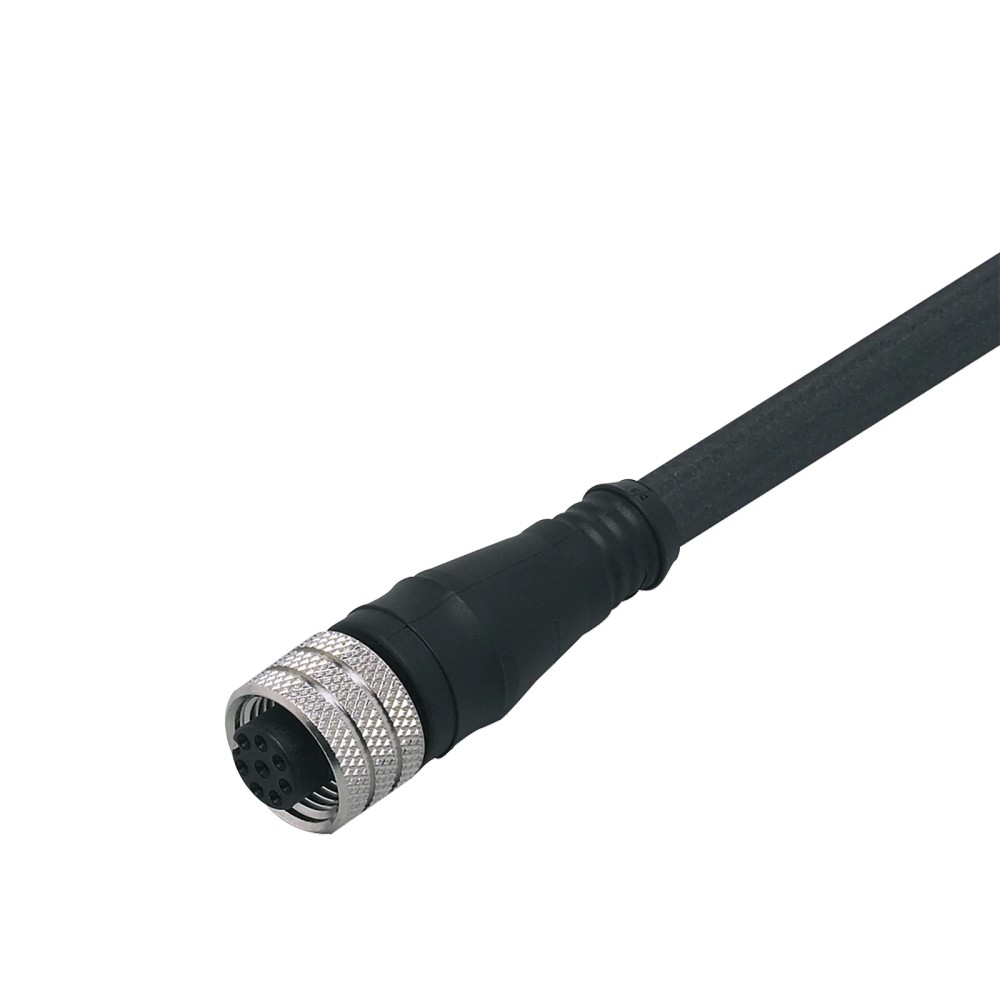

Imagem meramente ilustrativa

R$ 825,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11856
EAN: 4021179040303
NCM do produto: 85444200

Destaques do Produto Interface mecânica...mais

Fechar menu

Saiba mais sobre: "E11856 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos Blindado 15m PUR"

Destaques do Produto

Interface mecânica

Conector fêmea M12 reto, codificação A, 8 contatos

Comprimento

15 m

Construção

Blindado; revestimento em PUR

Proteção

IP 67

Limite de tensão

< 30 V AC / < 36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11856 IFM — Cabo de conexão fêmea M12 reto, 8 polos, blindado, 15 m, PUR

O IFM E11856 é um cabo de conexão com conector fêmea M12 reto, destinado a conexões em aplicações industriais e de automação. Possui 8 contatos, cabo blindado de 15 m com revestimento em PUR e grau de proteção IP 67. A conexão é codificada em A; verifique a pinagem e os limites elétricos do equipamento antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	E11856
Conector	Fêmea M12 reto, codificação A, 8 contatos
Comprimento do cabo	15 m
Blindagem	Sim
Material do revestimento	PUR
Grau de proteção	IP 67
Tensão de operação	< 30 V AC / < 36 V DC
Temperatura ambiente	-25...80 °C
Diâmetro do cabo	6,6 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea M12 reto, codificação A e 8 contatos, desde que a interface elétrica e a pinagem sejam compatíveis.
Instalações que necessitem de cabo blindado de 15 m e revestimento em PUR, dentro dos limites de tensão e temperatura informados.

⚠ Considere outro se precisa de:

Aplicações com tensão igual ou superior a 30 V AC ou 36 V DC, pois excedem os limites declarados.
Aplicações que exijam conector diferente de M12 reto, codificação A, ou quantidade de contatos diferente de 8.
Aplicações fora da faixa de temperatura ambiente de -25...80 °C.

APLICAÇÕES E USO

Uso indicado no cadastro: conexões em aplicações industriais e de automação industrial.
Possibilidade a validar: conexão de sensores ou outros dispositivos com interface M12 codificação A e 8 contatos, desde que a pinagem e os sinais sejam compatíveis.
A operação deve respeitar os limites declarados de tensão e temperatura ambiente; a ficha não especifica protocolo nem atribuição detalhada dos sinais por contato.

COMO ESCOLHER

Antes de comprar o E11856 IFM — Cabo de conexão fêmea M12 reto, 8 polos, blindado, 15 m, PUR, verifique estes pontos:

Escolha o E11856 quando

A conexão requerida for fêmea M12 reto, codificação A, com 8 contatos, e forem adequados o comprimento de 15 m, o cabo blindado com revestimento PUR e os limites elétricos e ambientais especificados.

Procure outra configuração quando

O equipamento exigir outra codificação, geometria do conector, número de contatos, comprimento ou limites de tensão e temperatura. Confirme a atribuição dos contatos no datasheet do fabricante antes de substituir ou especificar o cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo	E11856	Código do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional informada na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada no cadastro do produto.
GTIN	4021179040303	Identificador comercial informado no anúncio.
Part number do anúncio	E11856	Código de peça indicado nos dados primários do anúncio.
Part number no catálogo associado	ADOGH080MSS0015K08	Código apresentado no conjunto de dados do catálogo associado ao GTIN.
Categoria	Tecnologia de conexão; cabos de conexão	Classificação do produto na ficha.

Dados elétricos e conexão
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão declarados na ficha técnica.
Conector	1 x M12, fêmea, reto	Configuração do soquete informada pelo fabricante.
Codificação	A	Codificação do conector indicada na ficha.

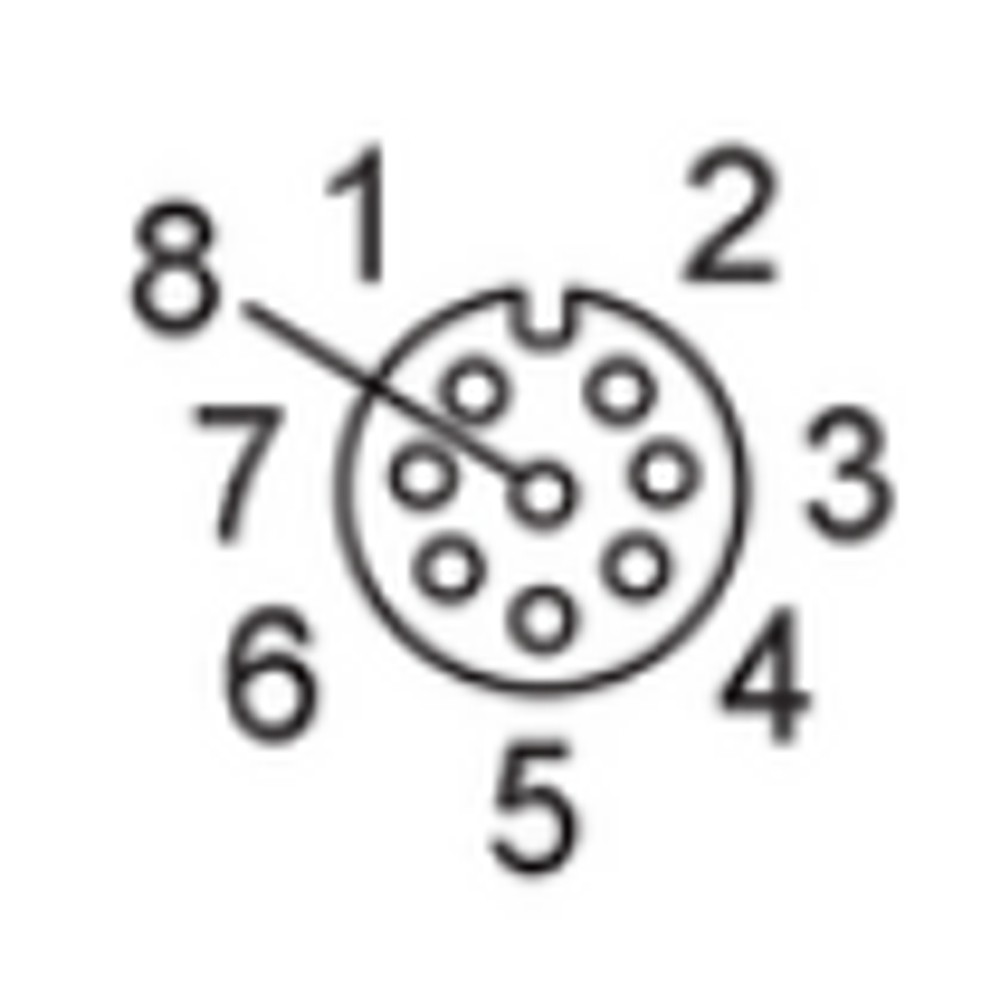

Contatos	8	Quantidade de contatos do soquete.
Seção e composição dos condutores	8 x 0,25 mm² (14 x Ø 0,15 mm)	Construção elétrica do cabo conforme ficha.

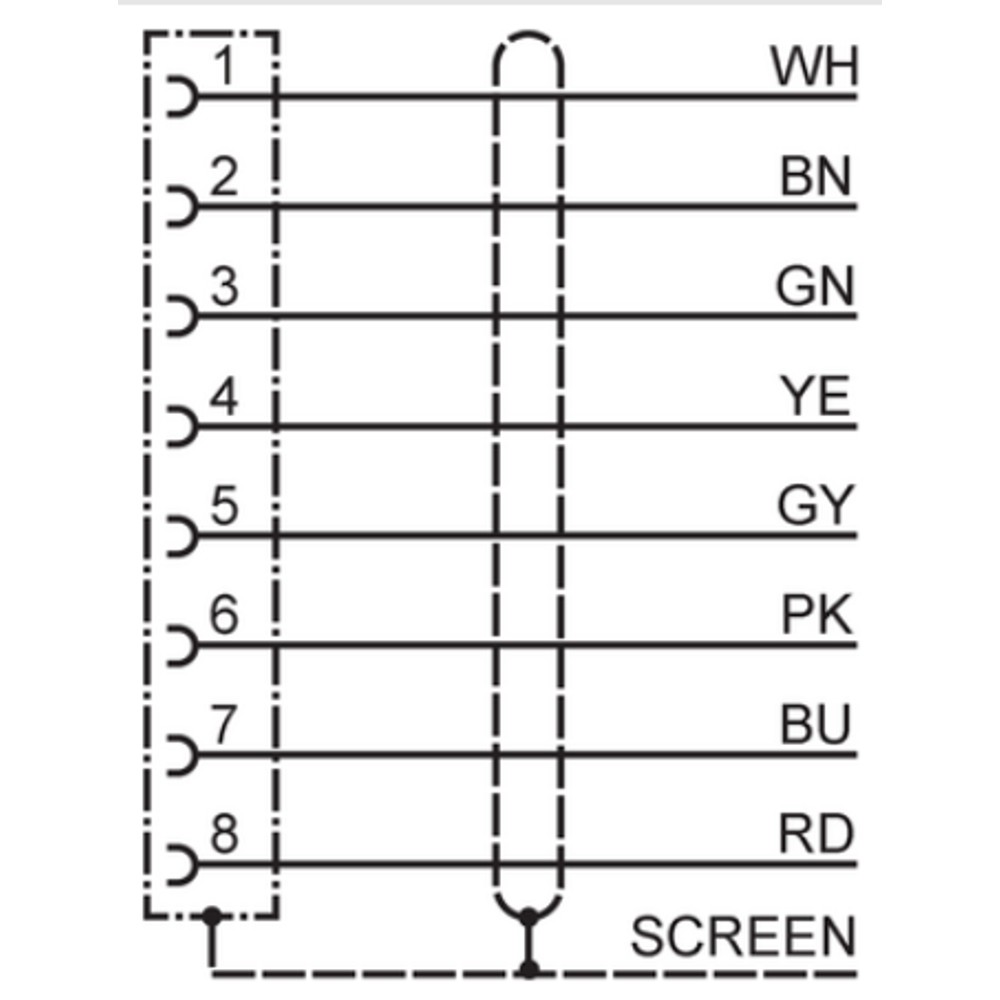

Codificação de cores	DIN 47100: BN = marrom, BU = azul, GN = verde, GY = cinza, PK = rosa, RD = vermelho, WH = branco, YE = amarelo, screen = tela	Correspondência de cores dos condutores informada na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.

Construção e dados mecânicos
Comprimento	15 m	Comprimento nominal do cabo.
Blindagem	Sim; blindagem aplicada	A ficha identifica o cabo como blindado.
Material do revestimento	PUR	Material indicado para o revestimento do cabo.
Cor do cabo	Preto	Cor indicada na conexão elétrica.
Diâmetro do cabo	6,6 mm	Diâmetro externo especificado na ficha.
Porca de bloqueio	Latão, niquelado	Material do bloqueio do conector.
Torque máximo de aperto	0,7...0,9 Nm	Faixa de torque indicada para o bloqueio do conector.
Cor do produto	Preto e prata	Descrição de cor do anúncio.
Acabamento do conector	Metálico serrilhado	Acabamento declarado nos atributos do anúncio.
Tipo de cabo	Cabo revestido em borracha ou polímero	Descrição genérica do anúncio; o material específico informado é PUR.
Dimensões informadas	15 x 15 x 43 mm	Dimensões apresentadas no conjunto de dados do catálogo; confirme no desenho dimensional a que parte do produto se referem.
Peso	976,3 g	Valor cadastrado no conjunto de dados do catálogo associado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção declarado para o produto; a ficha não detalha condições de montagem ou imersão.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.

Dados comerciais e documentação
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados do catálogo.
Datasheet	https://media.ifm.com/dam/d2cd5638-b68d-4a0f-ae5e-fdec56fe73a9/Original/E11856-01_PT-BR.pdf	Folha de dados do fabricante vinculada ao produto.
Página do produto	https://www.ifm.com/br/pt/product/E11856	Página oficial do produto informada na ficha.

COMPATIBILIDADE

Comunicação

• O produto é um cabo de conexão passivo; a ficha não declara protocolo de comunicação específico. A compatibilidade depende da pinagem e dos sinais dos equipamentos conectados.

Conexões

Elétrica Uma extremidade com soquete fêmea M12 reto, codificação A, 8 contatos; cabo blindado de 15 m, 8 x 0,25 mm²; tensão de operação declarada: < 30 V AC / < 36 V DC. Verifique a atribuição dos contatos no datasheet e nos dispositivos.

Processo Conexão elétrica por conector M12. Não há conexão de processo especificada para este cabo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 codificação A, 8 contatos, pinagem correspondente e tensão dentro dos limites declarados	✓	A configuração mecânica e a quantidade de contatos correspondem; a ligação elétrica ainda depende da pinagem do equipamento.
Equipamento que requer conector de outra codificação, formato ou quantidade de contatos	✗	A ficha identifica conector M12 reto, codificação A, com 8 contatos; outras configurações não correspondem à especificação declarada.
Circuito com tensão igual ou superior a 30 V AC ou 36 V DC	✗	A tensão de operação indicada é inferior a 30 V AC e inferior a 36 V DC.
Aplicação que requer protocolo de comunicação específico	✗	A ficha não declara protocolo; é necessário confirmar os sinais e a pinagem exigidos pelo sistema.

INSTALAÇÃO

Como instalar o E11856 IFM — Cabo de conexão fêmea M12 reto, 8 polos, blindado, 15 m, PUR

Confirme nos manuais dos equipamentos a compatibilidade da interface M12, codificação A, e a pinagem dos 8 contatos.
Verifique se a tensão do circuito permanece abaixo dos limites declarados para AC e DC.
Desenergize o circuito antes de conectar ou desconectar o cabo, seguindo os procedimentos de segurança da instalação.
Inspecione o conector, os contatos e o cabo; não instale se houver dano visível.
Alinhe o conector com a interface correspondente e acople sem forçar ou torcer os componentes.
Aperte o bloqueio dentro da faixa de torque indicada e confira o assentamento da conexão antes de energizar.

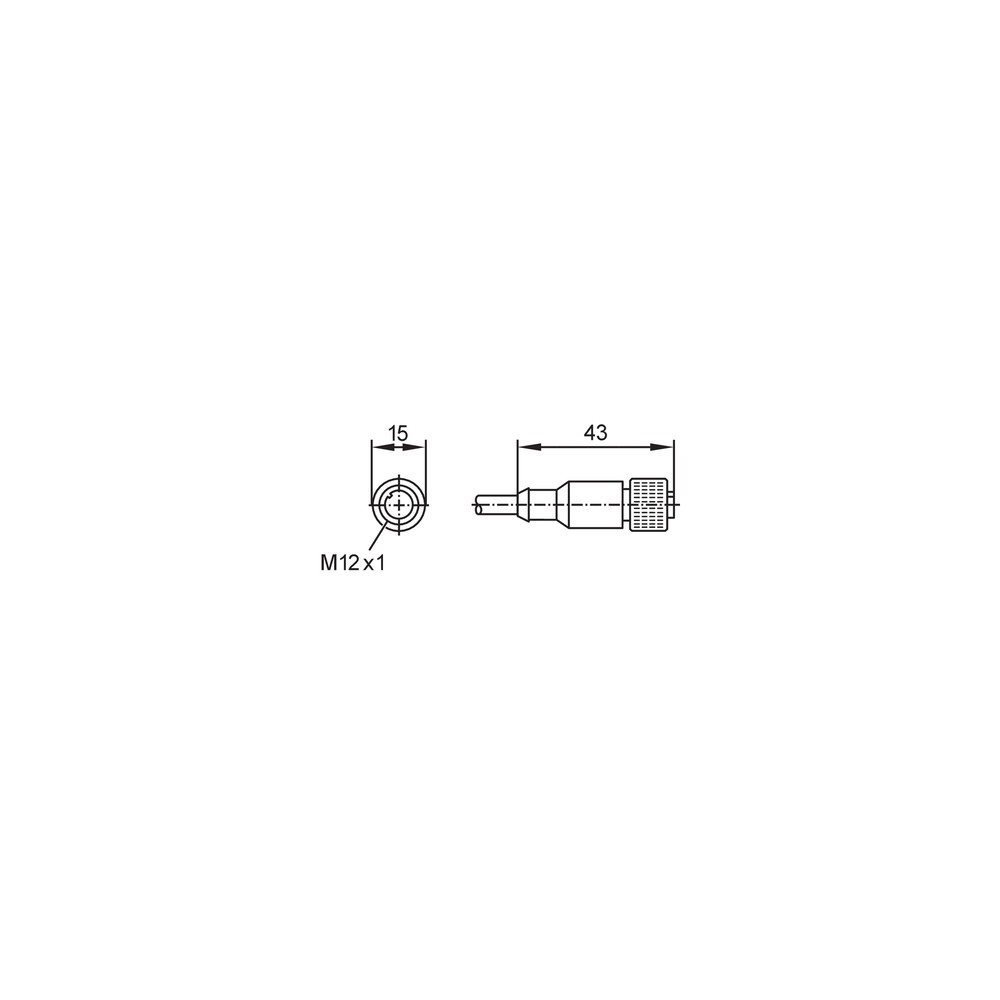

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não apresenta sinal.	Pinagem incompatível, contato mal acoplado ou atribuição de sinais diferente entre os dispositivos.	Compare a pinagem dos dois equipamentos com o datasheet e inspecione o acoplamento e os contatos.
A conexão apresenta interrupções quando o cabo é movimentado.	Dano ou mau contato no cabo, no conector ou na interface do equipamento.	Com o circuito desenergizado, inspecione o cabo e o conector; verifique continuidade conforme o procedimento de manutenção da instalação.
Há sinais de umidade ou contaminação na conexão.	Conector mal acoplado, vedação comprometida ou condição de instalação incompatível com a proteção declarada.	Confira o estado do conector, o assentamento e as condições de montagem; não presuma proteção IP 67 se a conexão estiver danificada ou mal montada.
O cabo ou a conexão apresenta falha após exposição ambiental.	Operação fora da faixa de temperatura declarada ou dano físico ao revestimento e à blindagem.	Registre a temperatura ambiente de operação e inspecione visualmente o revestimento e a integridade do conjunto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11856 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11856 e para quem ele serve?

É um cabo de conexão com conector fêmea M12 reto, destinado a aplicações industriais e de automação. A compatibilidade depende da codificação, da pinagem e dos sinais requeridos pelo equipamento.

O conector tem quantos contatos e qual é a codificação?

O conector é M12 reto, codificação A, com 8 contatos. Confirme a atribuição dos contatos no datasheet e no equipamento a conectar.

Esse cabo serve para ligar um motor?

A ficha não especifica conexão ou uso com motor. Use-o apenas se a interface, a pinagem e os limites elétricos do circuito corresponderem aos dados do cabo e do equipamento.

Posso usar este cabo em uma conexão M12 de outra codificação ou com outro número de contatos?

A ficha especifica M12 reto, codificação A, com 8 contatos. Não é possível afirmar compatibilidade com outra codificação ou quantidade de contatos.

O equipamento não funciona depois da conexão; o que devo verificar antes de trocar o cabo?

Verifique primeiro se a pinagem e a codificação correspondem às dos dispositivos e se o conector está totalmente acoplado. Inspecione também contatos e cabo quanto a danos.

O sinal falha de forma intermitente; qual pode ser a causa?

Uma causa possível é mau contato ou dano no cabo ou nos conectores. Com o circuito desenergizado, inspecione a conexão e verifique a continuidade conforme o procedimento de manutenção aplicável.

Este produto vem acompanhado de quais acessórios?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Consulte o fornecedor caso precise confirmar o conteúdo da embalagem.

Como diferenciar este cabo de uma versão com outro comprimento ou conector?

Confira o código E11856 e valide comprimento, geometria, codificação e número de contatos com os requisitos da instalação. A ficha não identifica aqui modelos alternativos específicos.

Que cuidado devo ter ao instalar o conector?

Alinhe o M12 correspondente sem forçar e respeite o torque máximo de aperto indicado para o bloqueio. Consulte o datasheet para confirmar as instruções aplicáveis à montagem.

Qual documento ajuda a confirmar a pinagem e as dimensões?

Consulte a folha de dados oficial para os dados técnicos e o desenho em escala fornecido para a representação dimensional. A ficha não disponibiliza um diagrama de fiação ou pinout separado.

GLOSSÁRIO TÉCNICO

M12

Formato de conector circular usado para estabelecer a conexão elétrica especificada para o cabo. (Ref.: conector M12 reto)

Codificação A

Identificação da configuração mecânica do conector indicada na ficha; deve corresponder à interface do equipamento. (Ref.: codificação A)

Blindagem

Elemento condutor de proteção eletromagnética indicado na construção do cabo. (Ref.: cabo blindado)

IP 67

Grau de proteção declarado para o produto; condições de instalação e acoplamento devem ser verificadas na documentação do fabricante. (Ref.: grau de proteção IP 67)

PUR

Abreviação do material de revestimento especificado para o cabo. (Ref.: material do revestimento PUR)
