Soquete Confeccionável M12 IFM E11841

Pré-visualizar: E11841 IFM - Soquete Confeccionável M12 Automação Industrial 4 Polos IP67

E11841 IFM - Soquete Confeccionável M12 Automação Industrial 4 Polos IP67

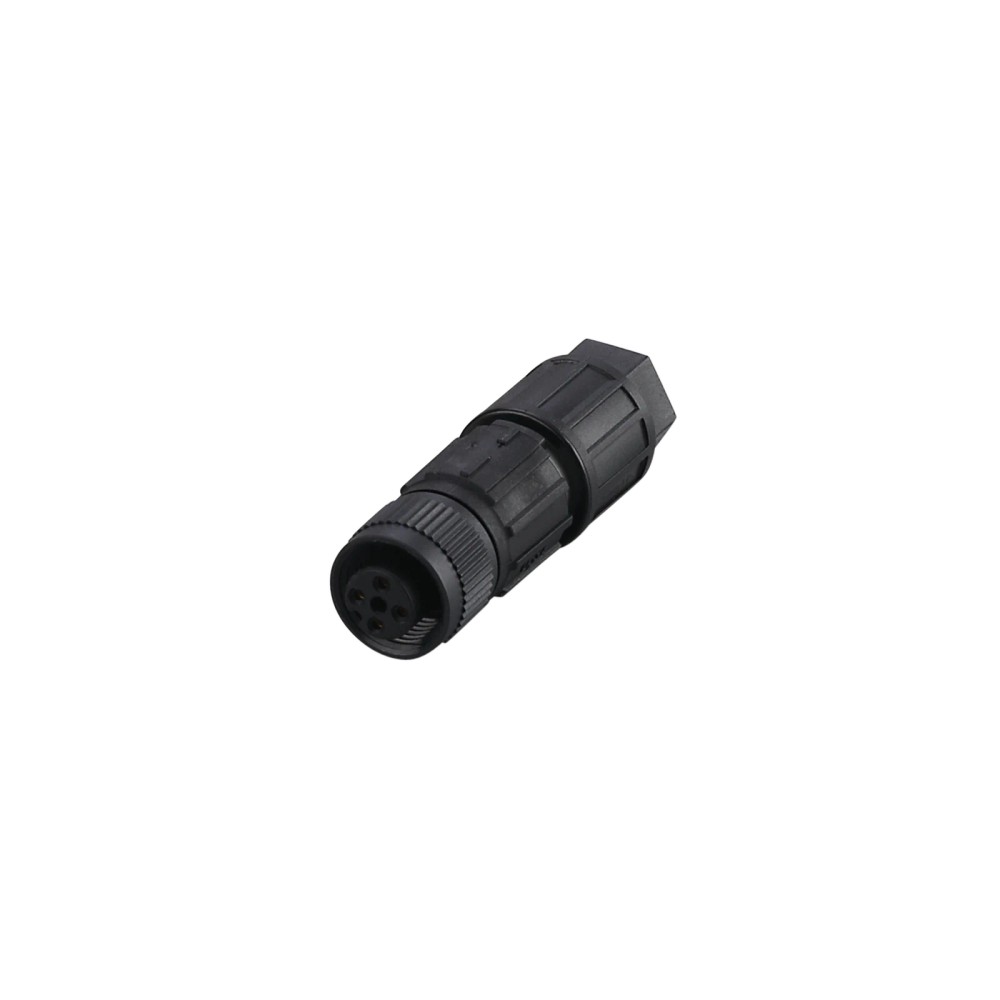

Imagem meramente ilustrativa

R$ 109,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11841
EAN: 4021179040150
NCM do produto: 85369090

Destaques do Produto Tipo de produto...mais

Fechar menu

Saiba mais sobre: "E11841 IFM - Soquete Confeccionável M12 Automação Industrial 4 Polos IP67"

Destaques do Produto

Tipo de produto

Soquete confeccionável

Interface

M12 reto, codificação A

Número de contatos

Seção dos condutores

0,14 a 0,34 mm²

Tensão de operação

< 45 V AC / < 70 V DC

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega são gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E11841 — soquete confeccionável M12 reto, 4 polos, codificação A, IP67

O IFM E11841 é um soquete M12 confeccionável para conexão elétrica em aplicações industriais e de automação. Possui 4 contatos, codificação A e conexão por tecnologia de deslocamento de isolamento para condutores de 0,14 a 0,34 mm². A ficha informa proteção IP67 e tensão de operação inferior a 45 V AC e 70 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Modelo	E11841
Conexão	1 × M12, reto

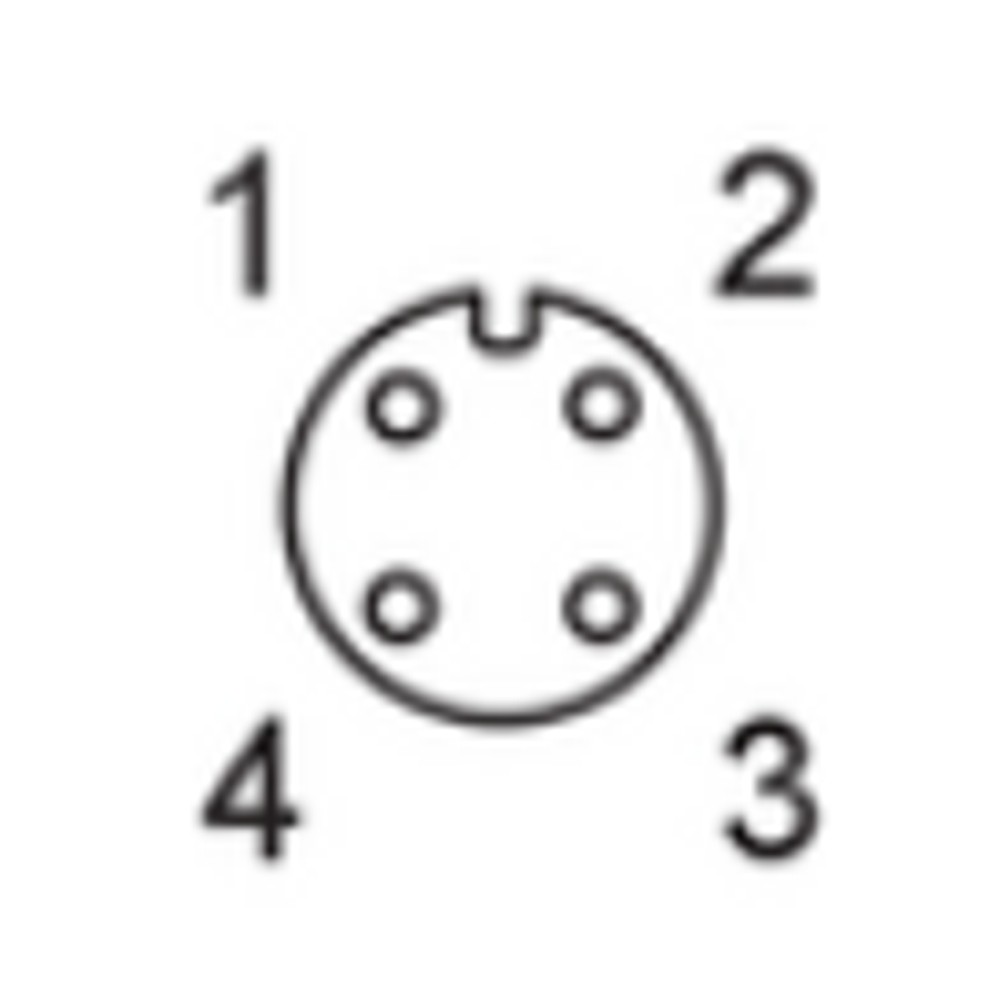

Contatos e codificação	4 contatos; codificação A
Tecnologia de conexão	Deslocamento de isolamento; condutores de 0,14 a 0,34 mm²
Tensão de operação	< 45 V AC / < 70 V DC
Grau de proteção	IP67
Materiais informados	Corpo, bloqueio e porca: PA 6.6
Temperatura ambiente	−25 a 60 °C
Dimensões e peso	16 × 16 × 51 mm; 12,1 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de conexão M12 reta com codificação A e 4 contatos, respeitando a tensão e a seção dos condutores especificadas.
Aplicações industriais e de automação industrial dentro da faixa de temperatura ambiente informada.

⚠ Considere outro se precisa de:

Não selecionar para condutores fora da faixa de 0,14 a 0,34 mm² ou para tensão igual ou superior aos limites indicados.
Não presumir compatibilidade com qualquer conector M12: confirme codificação, número de contatos, interface elétrica e requisitos do equipamento associado.

APLICAÇÕES E USO

Aplicação declarada: conexões em aplicações industriais e de automação industrial.
Possibilidade condicionada à validação do conjunto: confecção de uma conexão M12 reta quando o equipamento associado utilizar codificação A e 4 contatos, e os condutores, tensão, temperatura e diâmetro externo do cabo estiverem dentro das faixas informadas.
A ficha não identifica protocolos de comunicação nem dispositivos específicos compatíveis; confirme esses requisitos na documentação do equipamento conectado.

COMO ESCOLHER

Antes de comprar o IFM E11841 — soquete confeccionável M12 reto, 4 polos, codificação A, IP67, verifique estes pontos:

Escolha o E11841 quando

A aplicação exigir um soquete confeccionável M12 reto, 4 contatos, codificação A, condutores de 0,14 a 0,34 mm² e operação abaixo dos limites de tensão especificados.

Verifique outra opção quando

O projeto exigir outra codificação, quantidade de contatos, formato ou seção de condutor. A ficha disponível não identifica modelos alternativos; valide o componente necessário no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante.
Nome	Soquete confeccionável E11841	Designação do produto.
SKU / Part number	E11841	Código do produto informado no anúncio.
Designação de modelo no catálogo	SDOGH040PLSFKSK	Código de modelo presente nos dados do catálogo.
GTIN	4021179040150	Identificador comercial do produto.
Categoria	Tecnologia de conexão	Classificação do produto.
Aplicação informada	Aplicações industriais / automação industrial	Aplicação declarada nos dados do produto.

Conexão elétrica
Tipo	Soquete confeccionável	Componente para confecção de conexão elétrica.
Conexão	1 × M12, reto	Formato e interface informados para o conector.
Número de contatos	4	Quantidade de contatos do soquete.
Codificação	A	Verificar correspondência com a codificação do conector associado.
Tecnologia de conexão	Deslocamento de isolamento	Método de conexão indicado para a terminação dos condutores.
Seção dos condutores	0,14 a 0,34 mm²	Faixa indicada para a tecnologia de conexão.
Tensão de operação	< 45 V AC / < 70 V DC	Limites de tensão informados nos dados do catálogo; respeitar o valor aplicável ao circuito.

Materiais e construção
Corpo	PA 6.6	Material informado para o corpo.
Bloqueio	PA 6.6	Material informado para o elemento de bloqueio.
Material da porca	PA 6.6	Material informado para a porca.
Material do invólucro	PA 6.6	Material indicado para o invólucro nos dados do catálogo.

Condições ambientais
Grau de proteção	IP67	Grau de proteção declarado; depende da montagem e do acoplamento adequados.
Temperatura ambiente	−25 a 60 °C	Faixa de temperatura ambiente informada para o produto.
Diâmetro do revestimento do cabo	Ø 3,5 a 6 mm	Faixa informada para o diâmetro externo do cabo.

Dados mecânicos
Dimensões	16 × 16 × 51 mm	Dimensões informadas no catálogo; consulte o desenho dimensional para referência de montagem.
Peso	12,1 g	Valor informado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A conexão M12 e a codificação A, isoladamente, não confirmam compatibilidade com um protocolo ou dispositivo.

Conexões

Elétrica Soquete confeccionável M12 reto, 4 contatos, codificação A. Conexão por tecnologia de deslocamento de isolamento para condutores de 0,14 a 0,34 mm². Limites de tensão informados: < 45 V AC / < 70 V DC.

Processo Conexão elétrica M12. Não é informada uma conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conjunto que requer conexão M12 reta, codificação A e 4 contatos	✓	Essas características correspondem às especificações do soquete; a compatibilidade elétrica com o equipamento ainda deve ser confirmada.
Montagem com condutores de 0,14 a 0,34 mm²	✓	A faixa está especificada para a tecnologia de deslocamento de isolamento do produto.
Aplicação com tensão abaixo de 45 V AC e abaixo de 70 V DC	✓	A ficha apresenta esses limites de tensão de operação.
Conexão que exige outra codificação ou outro número de contatos	✗	O E11841 é especificado com codificação A e 4 contatos.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo; a conexão física M12 não comprova compatibilidade de protocolo.

INSTALAÇÃO

Como instalar o IFM E11841 — soquete confeccionável M12 reto, 4 polos, codificação A, IP67

Desenergize o circuito antes de iniciar a montagem.
Confirme no datasheet que a codificação, os contatos e a interface M12 correspondem ao equipamento associado.
Verifique se a seção dos condutores e o diâmetro externo do cabo estão dentro das faixas especificadas.
Prepare o cabo e os condutores conforme as instruções do fabricante para a tecnologia de deslocamento de isolamento; consulte o datasheet para o procedimento detalhado.
Monte o soquete sem forçar os componentes e confira a posição dos condutores antes de fechar o conjunto.
Após a montagem, verifique a continuidade e a ligação elétrica conforme o esquema do equipamento; restabeleça a alimentação somente após essa conferência.

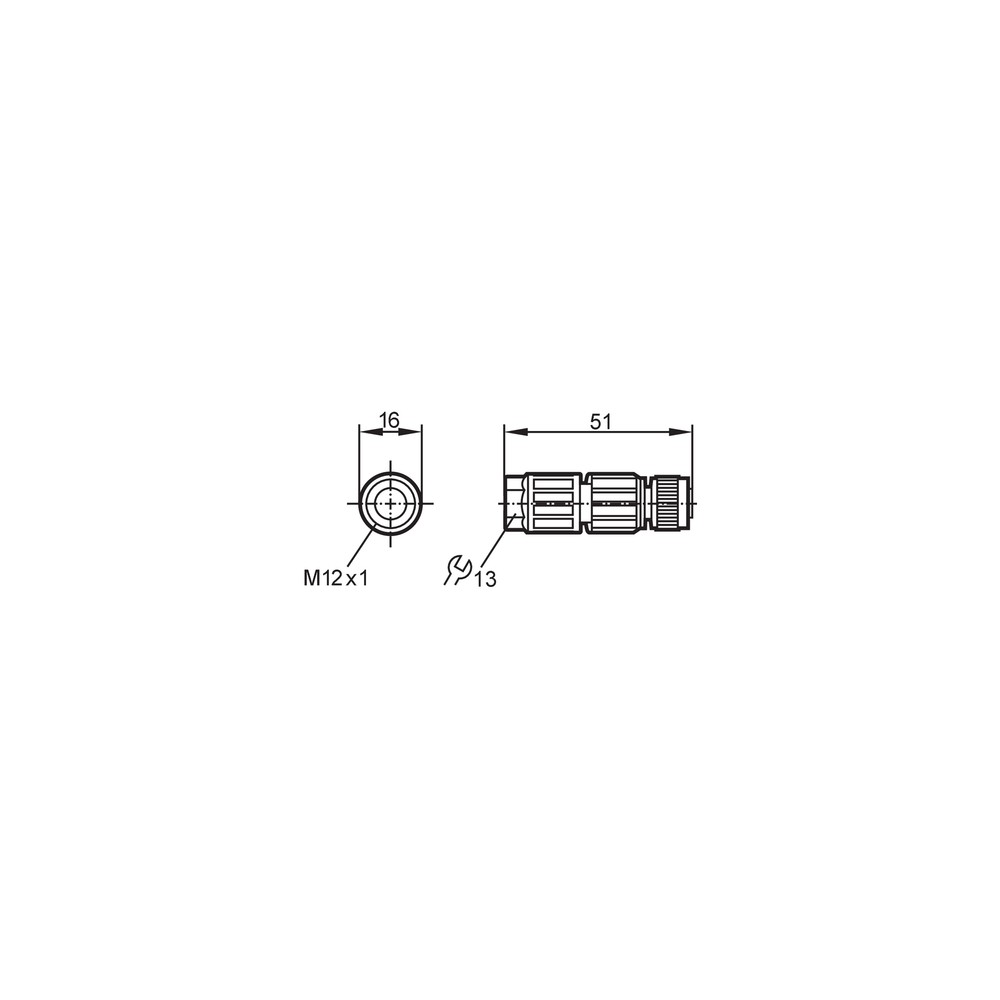

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão montada não apresenta continuidade em um ou mais contatos.	Condutor fora da posição prevista ou conexão por deslocamento de isolamento não executada conforme o procedimento do fabricante.	Com o circuito desenergizado, confira a montagem e teste a continuidade de cada contato; compare o procedimento com o datasheet.
O cabo não se acomoda corretamente no conjunto.	Diâmetro externo do cabo fora da faixa especificada ou montagem incompatível com a construção do cabo.	Meça o diâmetro do revestimento e compare com a faixa de Ø 3,5 a 6 mm.
O conector não acopla corretamente ao componente correspondente.	Diferença de codificação, número de contatos ou interface no componente associado.	Confira a codificação A, os 4 contatos e a interface M12 em ambos os componentes.
O circuito apresenta falha após a energização.	Ligação incorreta ou operação fora dos limites elétricos especificados.	Desenergize o circuito, confira as ligações e meça a tensão para verificar se está abaixo dos limites informados para AC ou DC.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E11841, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11841 e para que serve?

É um soquete confeccionável M12 reto, com 4 contatos e codificação A, destinado a conexões elétricas em aplicações industriais. A ficha especifica conexão por deslocamento de isolamento para condutores de 0,14 a 0,34 mm².

Com quais conectores ou protocolos ele é compatível?

A interface indicada é M12, reta, com codificação A e 4 contatos. A ficha não declara protocolo nem compatibilidade com dispositivos específicos, então confirme a correspondência elétrica no manual do equipamento.

O que acompanha o produto?

Os dados do catálogo indicam 1 peça por embalagem. A ficha não lista acessórios inclusos.

Ele serve para uma conexão M12 com outra codificação ou quantidade de contatos?

Não corresponde às especificações declaradas para o E11841, que são codificação A e 4 contatos. Verifique o código da conexão requerida antes da compra.

Posso usar este soquete com qualquer tipo de cabo ou tensão?

Não. A ficha informa condutores de 0,14 a 0,34 mm², revestimento de cabo com Ø 3,5 a 6 mm e limites de tensão inferiores a 45 V AC e 70 V DC. Não use esses dados para presumir compatibilidade fora das faixas.

O circuito não dá continuidade depois da montagem; o que devo verificar?

Uma causa possível é a posição incorreta do condutor na conexão por deslocamento de isolamento. Com o circuito desenergizado, confira a montagem e teste a continuidade dos contatos seguindo o datasheet.

O conector não acopla ou a ligação falha; devo trocar o soquete?

Antes da troca, confirme se o componente associado também é M12, codificação A e 4 contatos e verifique a ligação elétrica. A ficha não permite concluir que toda falha de acoplamento ou circuito seja causada pelo soquete.

É melhor comprar este soquete ou um cabo já montado?

O E11841 é um soquete confeccionável e a ficha descreve conexão por deslocamento de isolamento. Ela não informa uma versão de cabo montado para comparação; escolha com base no tipo de montagem exigido pelo projeto.

Como devo instalar o E11841?

Desenergize o circuito e siga o procedimento de montagem indicado no datasheet para a tecnologia de deslocamento de isolamento. Confirme as dimensões do cabo, a seção dos condutores e a correspondência dos contatos antes de fechar o conjunto.

Que condições precisam ser verificadas antes de instalar o cabo?

Confira se os condutores estão entre 0,14 e 0,34 mm² e se o diâmetro do revestimento está entre Ø 3,5 e 6 mm. Consulte o datasheet para o procedimento detalhado de preparação e montagem.

GLOSSÁRIO TÉCNICO

M12

Designação da interface de conexão indicada para o soquete. (Ref.: Conexão)

Codificação A

Identificação da configuração de acoplamento especificada para o conector. (Ref.: Codificação)

Deslocamento de isolamento

Tecnologia de conexão especificada para terminação dos condutores. (Ref.: Tecnologia de conexão)

IP67

Grau de proteção declarado para o produto; a ficha não detalha condições de montagem ou ensaio. (Ref.: Grau de proteção)

PA 6.6

Material indicado para corpo, bloqueio e porca. (Ref.: Materiais e construção)
