Plugável IFM E11840 M12 4 Pinos

Pré-visualizar: E11840 IFM - Plugável IFM Automação Industrial M12 4 Pinos IP67

E11840 IFM - Plugável IFM Automação Industrial M12 4 Pinos IP67

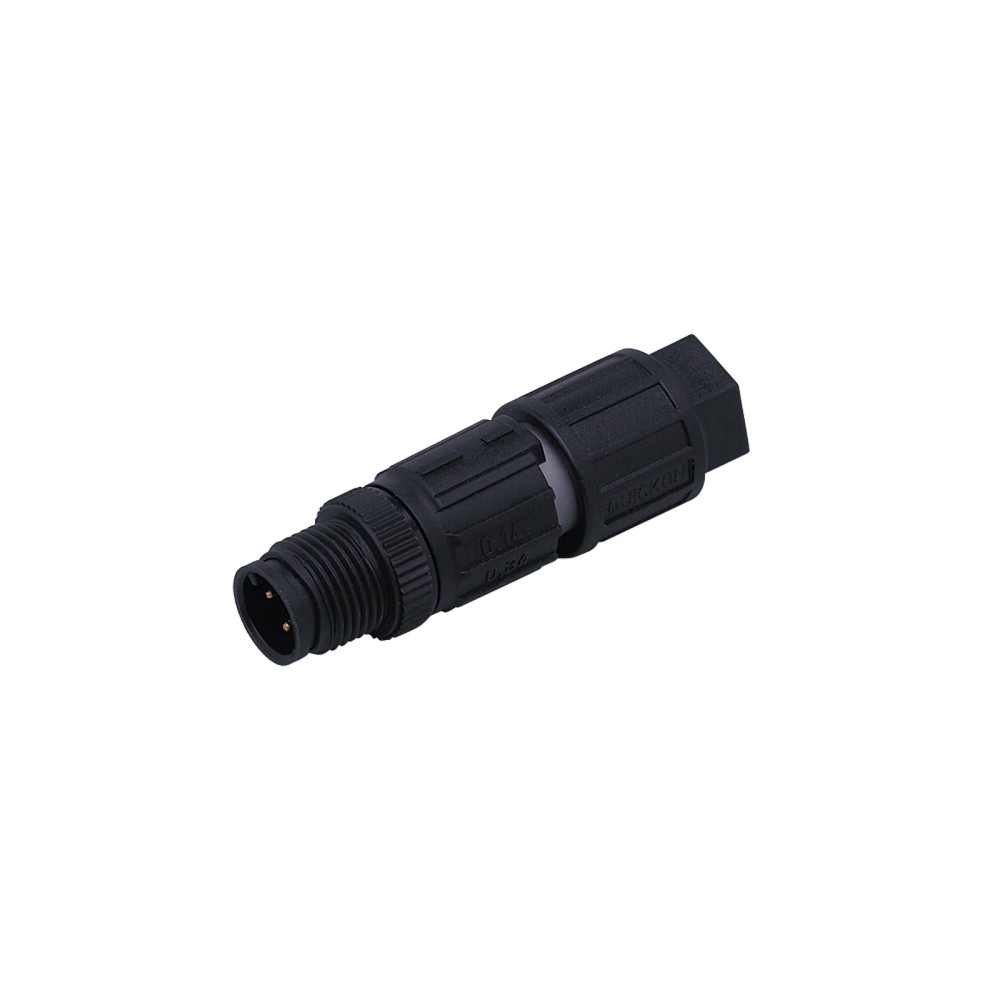

Imagem meramente ilustrativa

R$ 109,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11840
EAN: 4021179040143
NCM do produto: 85369090

Destaques do Produto Interface M12, reto,...mais

Fechar menu

Saiba mais sobre: "E11840 IFM - Plugável IFM Automação Industrial M12 4 Pinos IP67"

Destaques do Produto

Interface

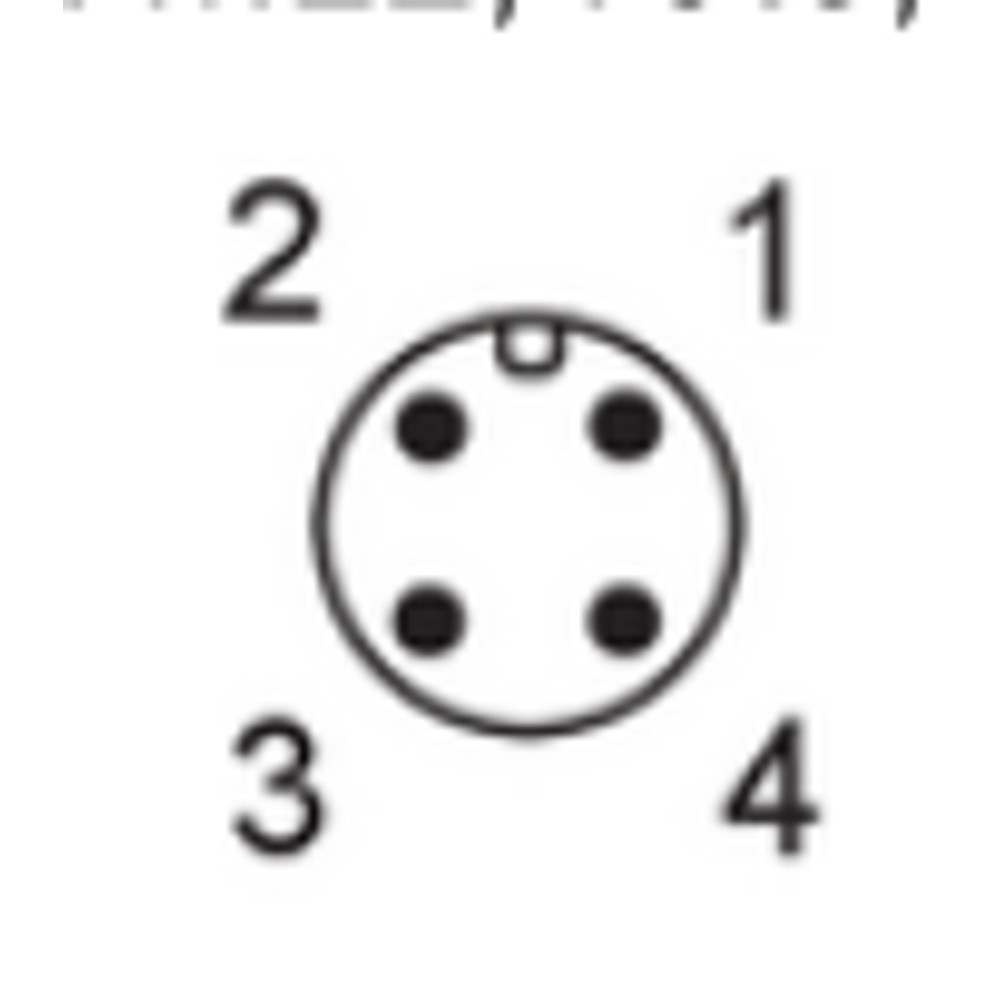

M12, reto, codificação A

Contatos

Tensão de operação

< 250 V AC/DC

Cabo

Condutores de 0,14 a 0,34 mm²; revestimento Ø 3,5 a 6 mm

Proteção

IP67

Temperatura ambiente

-25 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Plugável IFM E11840, conector M12 reto de 4 contatos, codificação A, IP67

O IFM E11840 é um plugável para aplicações industriais e de automação. Possui conexão M12 reta, codificação A e 4 contatos, com grau de proteção IP67. É especificado para tensão inferior a 250 V AC/DC e para cabos com revestimento de 3,5 a 6 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Plugável
Conexão elétrica	1 x M12, reto; codificação A; 4 contatos
Tensão de operação	< 250 V AC/DC
Grau de proteção	IP67
Tecnologia de conexão	Deslocamento de isolamento para condutores de 0,14 a 0,34 mm²
Diâmetro do revestimento do cabo	Ø 3,5 a 6 mm
Temperatura ambiente	-25 a 60 °C
Material do corpo e do bloqueio	PA 6.6
Dimensões	16 x 16 x 54 mm
Peso	11,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens industriais que requerem um plugável M12 reto, codificação A e 4 contatos, respeitando os limites de tensão, cabo e temperatura informados.
Aplicações em que o cabo tenha condutores de 0,14 a 0,34 mm² e revestimento externo com diâmetro de 3,5 a 6 mm.

⚠ Considere outro se precisa de:

Não selecionar para condições acima de 250 V AC/DC ou fora da faixa de temperatura ambiente de -25 a 60 °C.
Não selecionar para cabos cujos condutores ou diâmetro do revestimento estejam fora das faixas especificadas.

APLICAÇÕES E USO

Uso em aplicações industriais e de automação que requeiram um plugável M12 reto, codificação A e 4 contatos; essa utilização corresponde à aplicação geral indicada para o produto.
Possibilidade de conexão a cabos com condutores de 0,14 a 0,34 mm² e revestimento de Ø 3,5 a 6 mm; confirme a adequação do conjunto à instalação consultando a ficha técnica.
A operação deve respeitar a tensão inferior a 250 V AC/DC e a temperatura ambiente de -25 a 60 °C. A ficha não identifica dispositivos específicos nem protocolos de comunicação compatíveis.

COMO ESCOLHER

Antes de comprar o Plugável IFM E11840, conector M12 reto de 4 contatos, codificação A, IP67, verifique estes pontos:

Escolha o E11840 quando

A instalação exigir um plugável M12 reto, codificação A, com 4 contatos, e o cabo e as condições de operação estiverem dentro das faixas especificadas.

Verifique outra configuração quando

A aplicação exigir outra codificação, número de contatos ou formato de conexão, ou quando a tensão, a temperatura ou as dimensões do cabo não atenderem às especificações. Consulte a ficha técnica do fabricante para confirmar a configuração necessária.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Plugável	Classificação informada para o E11840.
Aplicação	Aplicações industriais e automação industrial	Aplicação indicada na ficha do produto.
Marca	IFM	Fabricante informado no anúncio.
SKU / código de artigo	E11840	Identificação do produto.
GTIN	4021179040143	Código global de identificação informado no anúncio.
Part number do anúncio	E11840	Identificador prioritário informado nos dados básicos do anúncio.
NCM	8536.90.90	Classificação fiscal informada no conjunto de dados.

Dados elétricos e conexão
Conexão elétrica	1 x M12, reto; codificação A; 4 contatos	Configuração mecânica e número de contatos especificados.
Tensão de operação	< 250 V AC/DC	Limite de tensão indicado na ficha técnica.
Tecnologia de conexão	Deslocamento de isolamento	Método de conexão informado para os condutores.
Seção dos condutores	0,14 a 0,34 mm²	Faixa especificada para a tecnologia de conexão.
Diâmetro do revestimento do cabo	Ø 3,5 a 6 mm	Faixa de diâmetro externo do cabo informada.

Proteção e condições ambientais
Grau de proteção	IP67	Grau de proteção declarado para o produto; a ficha não detalha condições adicionais de montagem ou ensaio.
Temperatura ambiente	-25 a 60 °C	Faixa de temperatura ambiente especificada para operação.

Dados mecânicos e materiais
Formato	M12 reto	Formato da conexão elétrica.
Material do corpo	PA 6.6	Material especificado para o corpo.
Material do bloqueio	PA 6.6	Material especificado para o bloqueio.
Material da porca	PA 6.6	Material indicado nos dados do produto.
Dimensões	16 x 16 x 54 mm	Dimensões informadas na ficha do conjunto de dados.
Peso	11,8 g	Peso informado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

Conexões

Elétrica Conector M12 reto, codificação A, com 4 contatos. Tensão de operação inferior a 250 V AC/DC. Tecnologia de deslocamento de isolamento para condutores de 0,14 a 0,34 mm²; revestimento do cabo Ø 3,5 a 6 mm.

Processo Não se aplica: o produto é um plugável de conexão elétrica, não um sensor com conexão ao processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem com interface M12 reta, codificação A e 4 contatos	✓	Corresponde à configuração de conexão informada para o E11840; confirme também os requisitos elétricos e do cabo.
Cabo com condutores de 0,14 a 0,34 mm² e revestimento de Ø 3,5 a 6 mm	✓	As dimensões dos condutores e do revestimento estão dentro das faixas especificadas para a tecnologia de conexão.
Operação entre -25 e 60 °C e tensão inferior a 250 V AC/DC	✓	Essas condições estão dentro dos limites indicados na ficha do produto.
Instalação que exige outro número de contatos ou outra codificação M12	✗	A ficha identifica este produto como M12, codificação A, com 4 contatos; não confirma outras configurações.
Cabo com condutores ou revestimento fora das faixas indicadas	✗	A ficha especifica condutores de 0,14 a 0,34 mm² e revestimento de Ø 3,5 a 6 mm.

INSTALAÇÃO

Como instalar o Plugável IFM E11840, conector M12 reto de 4 contatos, codificação A, IP67

Confirme que a configuração requerida é M12 reta, codificação A e 4 contatos.
Verifique se a tensão e a temperatura ambiente da instalação permanecem dentro dos limites especificados.
Confirme que a seção dos condutores está entre 0,14 e 0,34 mm² e que o revestimento do cabo tem Ø 3,5 a 6 mm.
Prepare o cabo e os condutores conforme o procedimento de conexão por deslocamento de isolamento descrito na ficha técnica do fabricante.
Monte o cabo e o plugável conforme as instruções e o desenho do fabricante, sem presumir torque ou ferramenta não especificados.
Após a montagem, confira a retenção mecânica e a conexão antes de energizar; verifique a instalação conforme os requisitos do equipamento conectado.

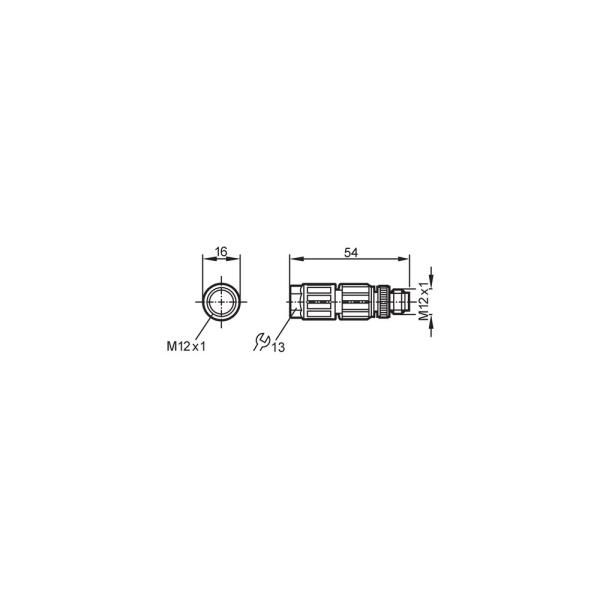

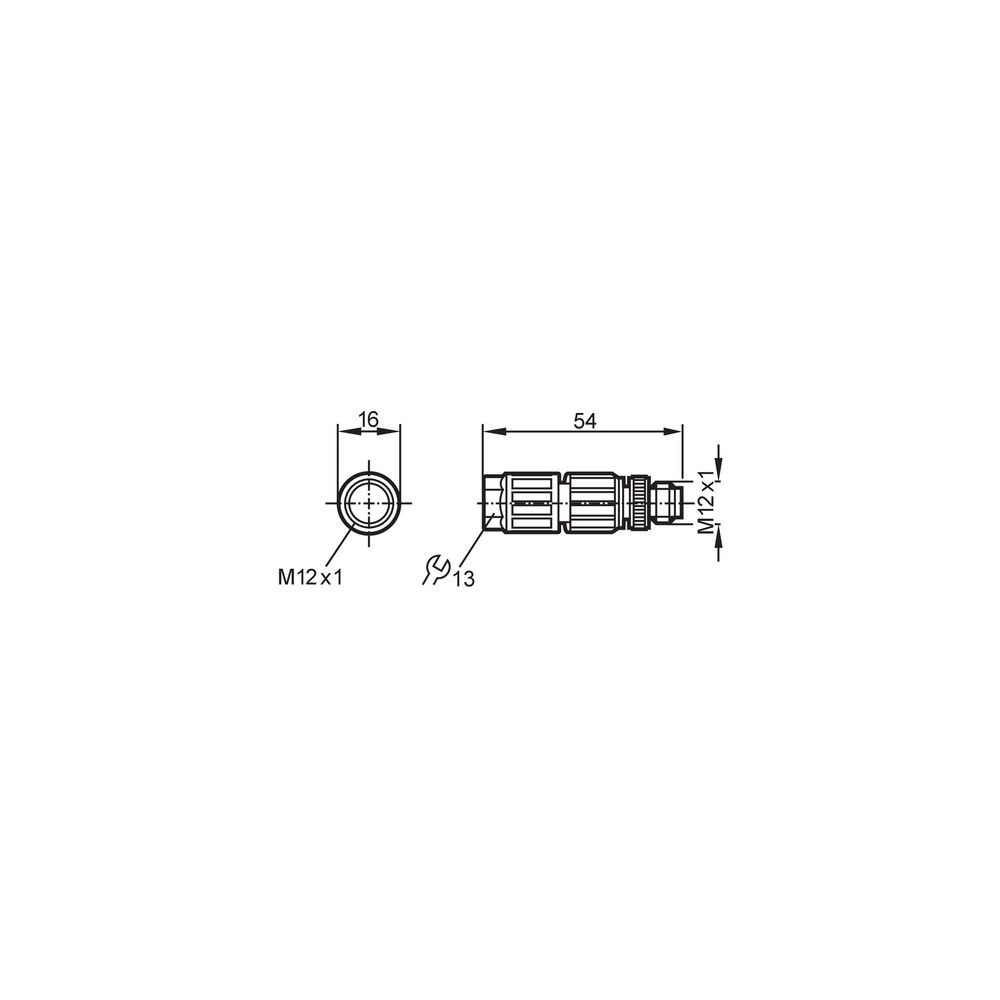

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não estabelece contato elétrico.	Condutores fora da faixa de 0,14 a 0,34 mm², preparação inadequada ou montagem incorreta da conexão por deslocamento de isolamento.	Desenergize o circuito e confira a seção dos condutores e o procedimento de montagem na ficha técnica; inspecione a conexão antes de substituir o plugável.
O cabo não fica corretamente alojado ou retido.	Diâmetro do revestimento fora da faixa especificada de Ø 3,5 a 6 mm ou montagem inadequada.	Meça o diâmetro externo do revestimento e compare com a faixa da ficha; confira a montagem do cabo.
Há interrupções ou falhas após a conexão ao equipamento.	Possível incompatibilidade entre a configuração requerida e o conector, ou conexão elétrica incompleta; a ficha não identifica dispositivos específicos compatíveis.	Confirme que a interface requerida é M12 reta, codificação A, com 4 contatos; verifique a continuidade e a montagem conforme a documentação do equipamento e do fabricante.
O conjunto opera fora das condições esperadas.	Tensão ou temperatura ambiente fora dos limites especificados para o E11840.	Meça a tensão de operação e a temperatura ambiente e compare com os limites de < 250 V AC/DC e -25 a 60 °C.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E11840 em português (Datasheet) Desenho em escala IFM E11840 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11840 e que conexão ele oferece?

É um plugável IFM para aplicações industriais, com conexão M12 reta, codificação A e 4 contatos. A ficha informa tecnologia de conexão por deslocamento de isolamento.

Que cabo posso usar com este plugável?

A ficha especifica condutores de 0,14 a 0,34 mm² e revestimento externo de Ø 3,5 a 6 mm. O produto é fornecido como 1 peça por embalagem.

Este conector serve se eu precisar de outra codificação ou de mais contatos?

A ficha identifica o E11840 como M12, codificação A, com 4 contatos. Ela não confirma versões com outra codificação ou quantidade de contatos; consulte o fabricante para selecionar outra configuração.

Posso usar o E11840 com tensão acima de 250 V?

Não: a tensão de operação indicada é inferior a 250 V AC/DC. Se a aplicação exigir tensão superior, selecione uma conexão cuja ficha técnica cubra esse requisito.

O cabo não está fazendo contato; preciso trocar o plugável?

Não necessariamente. Antes da substituição, confira a seção dos condutores, a preparação do cabo e a montagem por deslocamento de isolamento conforme a ficha técnica.

O cabo fica solto ou não encaixa corretamente: o que verificar?

Verifique se o revestimento externo mede entre Ø 3,5 e 6 mm e se a montagem foi realizada conforme a documentação. Um diâmetro fora dessa faixa não atende à especificação informada.

É melhor comprar este plugável ou um cabo montado completo?

O anúncio identifica o item como plugável e informa 1 peça por embalagem; não especifica um cabo montado completo. Escolha conforme a configuração e os componentes exigidos pela instalação.

Como saber se este modelo é compatível com meu equipamento?

Compare a conexão requerida com M12 reta, codificação A e 4 contatos e confirme os requisitos elétricos e de cabo. A ficha não lista protocolos nem dispositivos específicos compatíveis.

Que cuidados devo ter na instalação?

Respeite as faixas de condutor e revestimento do cabo e siga o procedimento de montagem do fabricante. Consulte a ficha técnica para detalhes de instalação não especificados no anúncio.

O E11840 inclui acessórios?

O anúncio informa uma peça por embalagem e não lista acessórios inclusos. Confirme os componentes necessários para a instalação na documentação do fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para a conexão M12 do produto. (Ref.: conexão elétrica: M12, codificação A)

Deslocamento de isolamento

Tecnologia de conexão especificada para os condutores do cabo. (Ref.: tecnologia de conexão: deslocamento de isolamento)

Grau de proteção IP67

Classificação de proteção declarada para o produto; a ficha fornecida não detalha condições adicionais de montagem ou ensaio. (Ref.: grau de proteção: IP67)

Seção do condutor

Área transversal do condutor, usada para verificar se o cabo está dentro da faixa aceita pela conexão. (Ref.: 0,14 a 0,34 mm²)

Diâmetro do revestimento

Diâmetro externo do cabo revestido considerado na compatibilidade dimensional da conexão. (Ref.: Ø 3,5 a 6 mm)
