Cinta de Fixação IFM E11818 para Cilindros 25mm

Pré-visualizar: E11818 IFM - Cinta de Fixação Clean-Line Para Cilindros Ø 25 mm

E11818 IFM - Cinta de Fixação Clean-Line Para Cilindros Ø 25 mm

Imagem meramente ilustrativa

R$ 62,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11818
EAN: 4021179039925
NCM do produto: 73269090

Destaques do Produto Diâmetro do Cilindro...mais

Fechar menu

Saiba mais sobre: "E11818 IFM - Cinta de Fixação Clean-Line Para Cilindros Ø 25 mm"

Destaques do Produto

Diâmetro do Cilindro

25 mm

Tipo de Cilindro

Clean-Line

Alcance de tensão

28...39 mm

Material da cinta

Aço Inoxidável 1.4305

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cinta de Fixação Clean-Line Para Cilindros Ø 25 mm IFM E11818

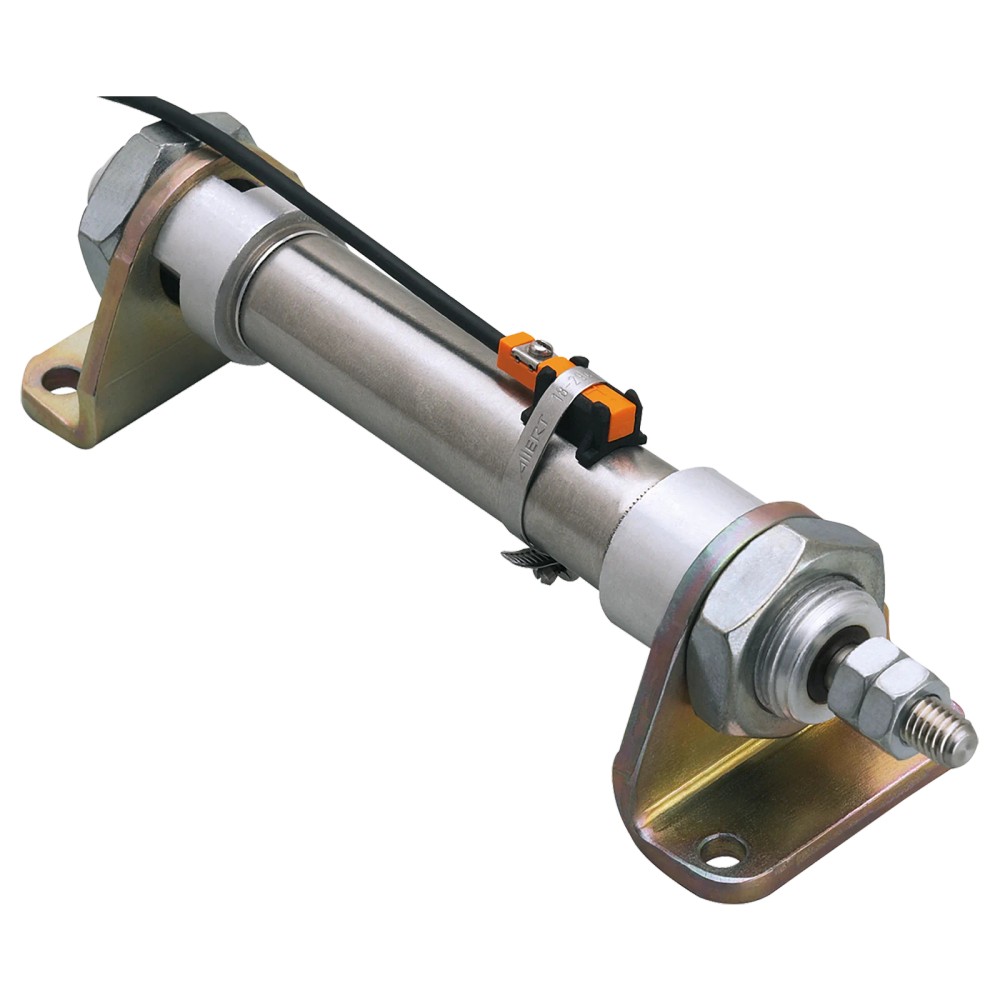

A cinta de fixação E11818 é um acessório de montagem essencial para sensores em cilindros pneumáticos Clean-Line. Projetada para cilindros de 25 mm, garante uma instalação firme e precisa através de sua fita em aço inoxidável e adaptador em poliamida. É a solução ideal para integração mecânica confiável em sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E11818
Diâmetro do cilindro	25 mm
Diâmetro do pistão	25...32 mm
Material da fita	Aço inoxidável 1.4305 (303)
Material do adaptador	Poliamida (PA)
Alcance de tensão	28...39 mm
GTIN	4021179039925

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos tipo Clean-Line com diâmetro de 25 mm.
Sensores de cilindro IFM configurados para montagem em abraçadeiras tipo MKT.

⚠ Considere outro se precisa de:

Cilindros com diâmetro nominal diferente de 25 mm.
Ambientes com corrosão química agressiva não compatível com aço inoxidável 1.4305 (303) e poliamida (PA).
Aplicação em cilindros que não possuam a geometria específica Clean-Line.

APLICAÇÕES E USO

Fixação de sensores de fim de curso ou detecção de posição em cilindros Clean-Line.
Sistemas de automação pneumática que exigem facilidade de limpeza.
Montagem em ambientes onde componentes devem suportar condições ambientais moderadas.

COMO ESCOLHER

Antes de comprar o Cinta de Fixação Clean-Line Para Cilindros Ø 25 mm IFM E11818, verifique estes pontos:

Quando utilizar

Utilize quando precisar fixar sensores em cilindros da linha Clean-Line com diâmetro nominal de 25 mm de forma segura e durável.

Quando buscar alternativas

Busque outros modelos de fixadores se o cilindro não for da série Clean-Line ou se o diâmetro for diferente de 25 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de acessório	Cinta de fixação	Componente mecânico para montagem de sensores.
Diâmetro do cilindro	25 mm	Dimensão nominal de aplicação da peça.
Alcance de tensão	28...39 mm	Capacidade de ajuste do diâmetro da fita.
Diâmetro do pistão	25...32 mm	Compatibilidade com a dimensão do atuador.

Materiais
Material da fita tensora	Aço inoxidável 1.4305 (303)	Material resistente à corrosão para fixação.
Material do adaptador	Poliamida (PA)	Material isolante e resistente do adaptador.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (Componente mecânico).

Processo Montagem por cinta em cilindro (Ø 25 mm).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro Clean-Line Ø 25 mm	✓	Projeto original para esta especificação.
Cilindro padrão não Clean-Line	✗	Pode haver incompatibilidade na geometria de montagem da cinta.
Diâmetro de cilindro fora da faixa de ajuste	✗	O alcance de tensão (28...39 mm) é restrito pelo comprimento da fita.

INSTALAÇÃO

Como instalar o Cinta de Fixação Clean-Line Para Cilindros Ø 25 mm IFM E11818

Posicione o adaptador (tipos MKT) no local desejado do cilindro.
Passe a fita de aço inoxidável ao redor do corpo do cilindro.
Conecte a fita ao adaptador de montagem.
Realize o ajuste manual do alcance de tensão (28...39 mm) conforme o diâmetro do cilindro.
Fixe a cinta, garantindo que o conjunto não apresente folgas.
Verifique o alinhamento antes de montar o sensor no adaptador.

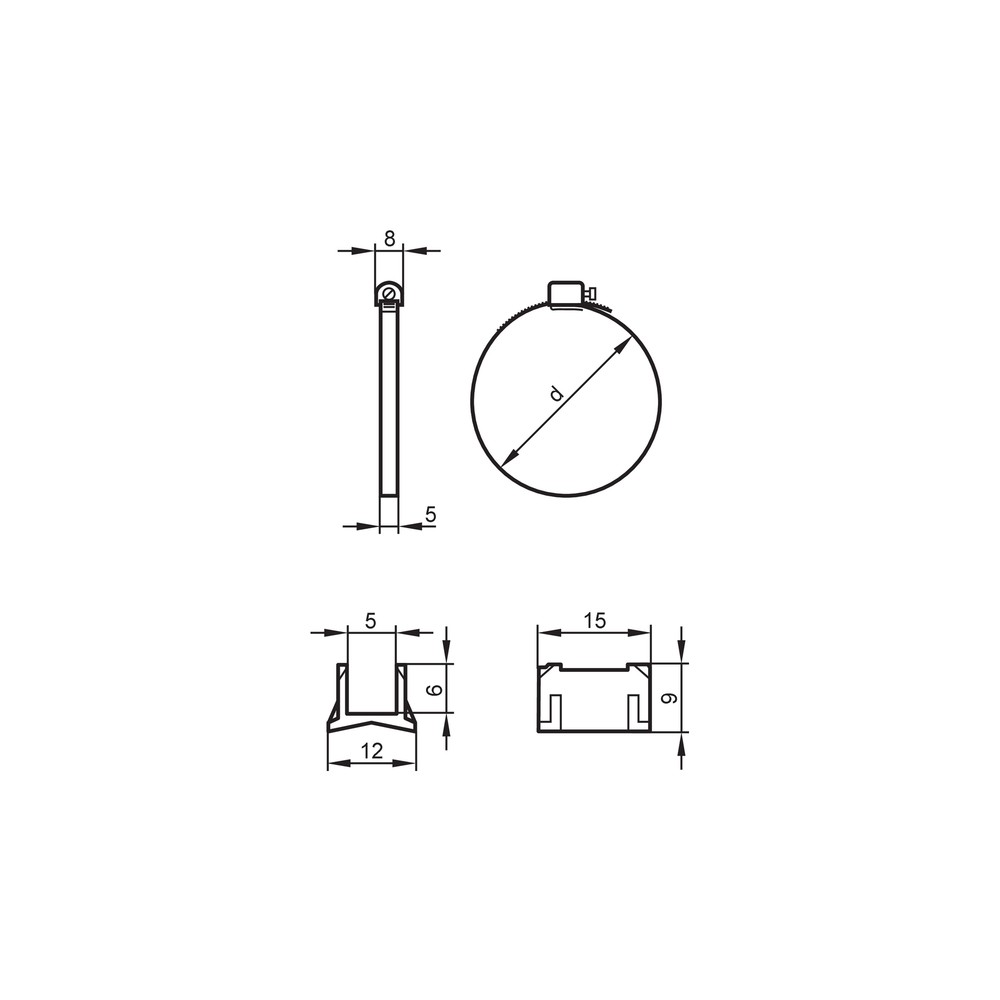

Desenho Dimensional

ACESSÓRIOS

Adaptador (1 peça)
Cinta de fixação (1 peça)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A cinta não aperta ou desliza sobre o corpo do cilindro.	Diâmetro do cilindro fora da especificação.	Confirmar o diâmetro nominal do cilindro de 25 mm.
Movimentação indesejada do sensor durante a operação do cilindro.	Desgaste ou fadiga do material de fixação.	Inspecionar visualmente o estado da fita de aço em busca de deformações.
Sensor desalinhado ou inoperante.	Montagem incorreta do adaptador.	Validar a posição do adaptador e o encaixe da fita conforme desenho técnico.
Dificuldade de aperto na rosca de fixação.	Corrosão ou presença de detritos.	Limpar a fita tensora e verificar a integridade da rosca do adaptador.

DOCUMENTAÇÃO TÉCNICA

Datasheet E11818 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a cinta de fixação E11818 e para que serve?

A cinta de fixação E11818 da IFM é um acessório de montagem projetado especificamente para fixar sensores em cilindros da linha Clean-Line com diâmetro de 25 mm.

O que acompanha o produto E11818 na embalagem?

O conjunto inclui 1 adaptador para tipos MKT e 1 cinta de fixação dedicada para a série Clean-Line.

Posso usar esta cinta em qualquer tipo de cilindro pneumático?

Este produto não é adequado para cilindros com diâmetro fora da faixa de especificação de 25 mm ou para cilindros que não possuam a geometria Clean-Line compatível.

O E11818 pode ser adaptado para cilindros de diâmetros diferentes de 25 mm?

Não, este modelo é estritamente dimensionado para diâmetros de cilindro de 25 mm; tentativas de uso em diâmetros maiores podem resultar em falha de fixação ou danos ao material.

Como identificar se a cinta de fixação está com problema?

Sintomas de fixação incorreta incluem o deslocamento do sensor sob vibração ou sinal intermitente; a causa provável é a montagem frouxa ou desalinhada.

O que verificar antes de substituir a cinta de fixação?

Verifique o torque da fixação e se o diâmetro do pistão está dentro da faixa suportada (25...32 mm); caso o sensor não detecte, confirme se a cinta foi montada na posição correta do curso do pistão.

Esta cinta de fixação é compatível com todos os sensores de cilindro da IFM?

Esta peça é um acessório de montagem passivo. A escolha deve basear-se exclusivamente na compatibilidade mecânica com o cilindro Clean-Line e o sensor correspondente.

Devo usar esta cinta original ou posso utilizar abraçadeiras genéricas?

Este acessório é parte essencial da fixação mecânica para a linha Clean-Line. Alternativas genéricas de abraçadeiras metálicas podem não garantir a estabilidade dimensional necessária para a precisão dos sensores.

Quais cuidados devo ter ao instalar a cinta de fixação?

Certifique-se de que a cinta esteja bem ajustada ao redor do corpo do cilindro e que o adaptador esteja encaixado corretamente conforme o desenho técnico, garantindo que não haja folgas após a instalação.

Qual a procedência deste componente?

O produto é fabricado pela IFM electronic, seguindo rigorosos processos de controle de qualidade para garantir a integridade da montagem em aplicações industriais.

GLOSSÁRIO TÉCNICO

Clean-Line

Série de cilindros pneumáticos com design sanitário otimizado para fácil limpeza (Ref.: Especificação do produto).

Aço Inoxidável 1.4305

Liga metálica (AISI 303) resistente à corrosão, utilizada na fita tensora para garantir durabilidade em ambientes úmidos (Ref.: Materiais).

Poliamida (PA)

Material polimérico de alta resistência mecânica utilizado no adaptador de montagem (Ref.: Materiais).

Diâmetro do Pistão

Dimensão interna do cilindro que determina a compatibilidade da cinta de montagem (Ref.: Faixa de 25...32 mm).

Cinta de Fixação

Elemento mecânico circular usado para prender sensores diretamente no corpo do atuador pneumático (Ref.: Tipo de acessório).
