Cabo de Conexão M12 8 Polos 5m IFM

Pré-visualizar: E11807 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos 5m PUR IP68

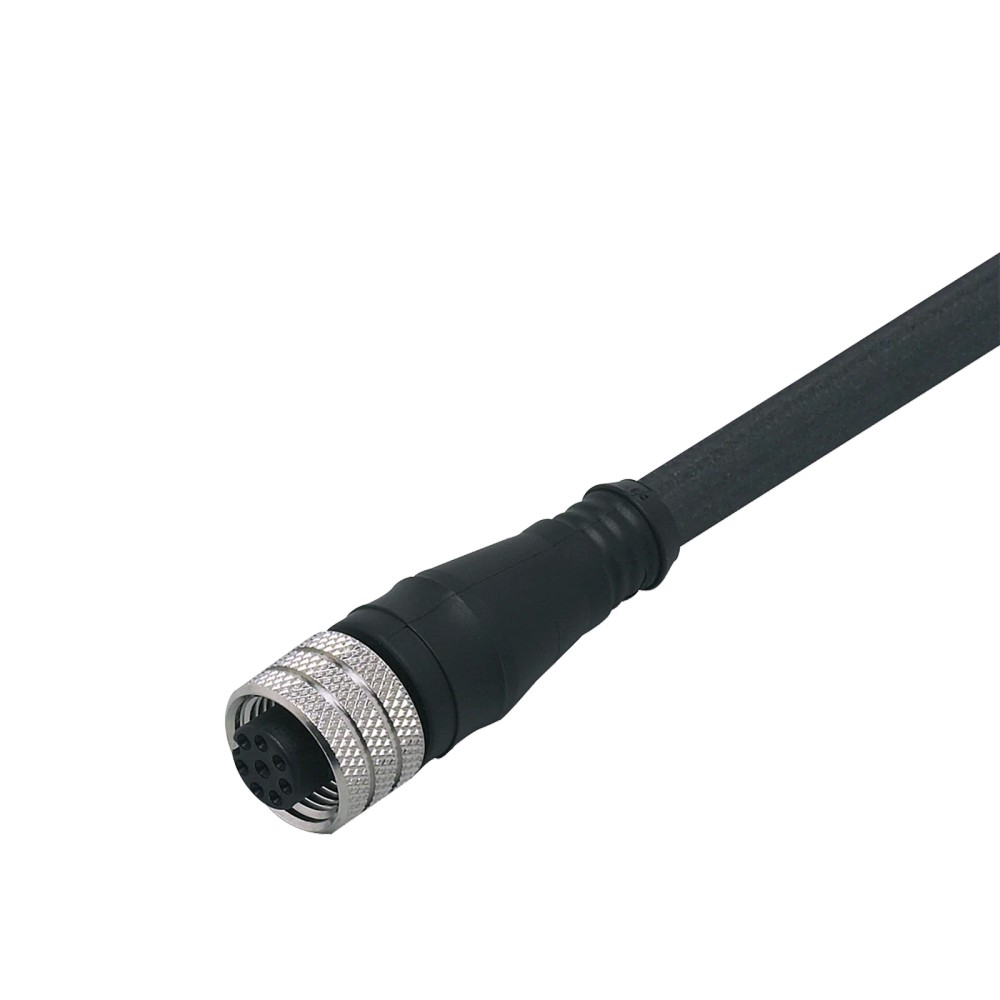

E11807 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos 5m PUR IP68

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11807
EAN: 4021179039819
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E11807 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 8 Polos 5m PUR IP68"

Destaques do Produto

Conector

Fêmea M12 reto, codificação A, 8 contatos

Comprimento

5 m

Tensão de operação

< 30 V AC / < 36 V DC

Proteção

IP68

Cabo

PUR, Ø 6,2 mm, 8 x 0,25 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11807 IFM — Cabo de conexão fêmea M12, 8 polos, 5 m, PUR, IP68

O E11807 é um cabo de conexão com conector fêmea M12 reto de 8 polos, destinado a conexões em sistemas de automação industrial. Possui cabo de 5 m em PUR e grau de proteção IP68. A tensão de operação indicada é inferior a 30 V AC e inferior a 36 V DC; confirme os requisitos elétricos da aplicação no datasheet.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E11807
Tipo de produto	Cabo de conexão com conector fêmea
Conector	M12 reto, codificação A, 8 contatos
Comprimento do cabo	5 m
Material do cabo e corpo do conector	PUR
Grau de proteção	IP68
Tensão de operação	< 30 V AC / < 36 V DC
Condutores	8 x 0,25 mm²
Temperatura ambiente	-25 a 80 °C
Diâmetro externo do cabo	6,2 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação que requeiram conector fêmea M12 reto, codificação A, com 8 contatos e cabo de 5 m.
Aplicações cuja tensão esteja dentro dos limites informados e cuja temperatura ambiente esteja entre -25 e 80 °C.
Instalações que exijam o grau de proteção IP68, observadas as condições de instalação e uso especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão necessária tiver número de polos, codificação, gênero ou formato diferentes dos especificados; confirme a interface do equipamento antes da compra.
Não utilizar fora dos limites de tensão ou temperatura indicados. A ficha não informa compatibilidade com protocolos específicos, pinagem funcional por equipamento ou capacidade de corrente.

APLICAÇÕES E USO

Uso em conexões de sistemas de automação industrial quando a interface necessária for M12 fêmea reta, codificação A, com 8 contatos; essa aplicação é coerente com a categoria industrial informada, mas a compatibilidade com um dispositivo específico deve ser confirmada.
Possibilidade de uso em instalações com temperatura ambiente entre -25 e 80 °C e requisito IP68, condicionada à observância das instruções do fabricante para montagem e exposição.
A tensão deve permanecer abaixo de 30 V AC ou 36 V DC, conforme o tipo de alimentação; a ficha não informa corrente admissível nem protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o E11807 IFM — Cabo de conexão fêmea M12, 8 polos, 5 m, PUR, IP68, verifique estes pontos:

Escolha o E11807

Quando a interface requerida for um conector fêmea M12 reto, codificação A, com 8 contatos, e o comprimento de cabo necessário for 5 m. Verifique também os limites de tensão, temperatura e proteção exigidos pela instalação.

Procure outra configuração

Quando o equipamento exigir outro tipo de conector, codificação, número de contatos ou comprimento. A ficha disponível não identifica protocolos ou dispositivos específicos; confirme a pinagem e a compatibilidade elétrica no datasheet do equipamento conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Marca	ifm	Identificação do fabricante no anúncio.
Modelo / SKU	E11807	Código do produto.
GTIN	4021179039819	Identificador comercial informado.
Part number	ADOGH080MSS0005H08	Código de peça indicado no catálogo associado.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do item.
Aplicação informada	Aplicações industriais / automação industrial	Categoria de aplicação do catálogo.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão informados na ficha; a corrente admissível não foi especificada.
Seção transversal dos condutores	8 x 0,25 mm²	Composição indicada para os oito condutores do cabo.

Conexões
Conector	1 x M12, fêmea, reto	Tipo, gênero e formato da conexão especificados.
Codificação do conector	A	Codificação indicada para o conector M12.
Contatos	8	Número de contatos do conector.
Bloqueio / porca	Latão, niquelado	Material informado para o sistema de bloqueio.
Torque máximo de aperto	0,7 a 0,9 Nm	Faixa de torque indicada para o aperto do conector.
Codificação de cores	DIN EN 60947-5-2: BK=preto, BN=marrom, BU=azul, GY=cinza, PK=rosa, OG=laranja, VT=violeta, WH=branco	Referência de identificação de cores dos condutores conforme indicada na ficha.

Cabo
Comprimento	5 m	Comprimento informado do cabo.
Material do cabo	PUR	Material indicado para o cabo.
Cor do cabo	Preto	Cor indicada na descrição da conexão elétrica.
Diâmetro externo	6,2 mm	Diâmetro informado do cabo.

Proteção e condições ambientais
Grau de proteção	IP68	Grau de proteção informado; as condições específicas de ensaio e instalação devem ser consultadas no datasheet.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente indicada na ficha.

Dados mecânicos
Dimensões	15 x 15 x 43 mm	Dimensões indicadas no catálogo associado.
Peso	313,7 g	Peso informado no catálogo associado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação compatível. A compatibilidade de comunicação depende da pinagem e dos sinais dos dispositivos conectados; confirme no datasheet.

Conexões

Elétrica Cabo com 8 condutores de 0,25 mm²; conector fêmea M12 reto, codificação A, 8 contatos. Tensão de operação indicada: < 30 V AC / < 36 V DC. A ficha não informa corrente admissível nem atribuição funcional dos pinos.

Processo Conexão elétrica por conector M12 fêmea reto, codificação A. Compatibilidade mecânica exige correspondência de gênero, codificação e número de contatos com a interface do equipamento; a ficha não identifica conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 macho, codificação A, 8 contatos, e requisitos elétricos dentro dos limites informados	✓	A interface corresponde ao conector fêmea especificado. Confirme a pinagem funcional do equipamento, pois ela não está detalhada nos dados disponíveis.
Aplicação que requer tensão acima de 30 V AC ou acima de 36 V DC	✗	A tensão de operação indicada para o cabo é inferior a 30 V AC e inferior a 36 V DC.
Equipamento com outra codificação, número de contatos ou interface que não corresponda ao conector M12 A de 8 contatos	✗	A correspondência mecânica não está estabelecida para interfaces diferentes; verifique o conector exigido pelo equipamento.
Aplicação que exige corrente admissível ou protocolo específico comprovado pela ficha	✗	A corrente admissível e os protocolos compatíveis não constam nas informações disponíveis; valide esses requisitos no datasheet do fabricante.

INSTALAÇÃO

Como instalar o E11807 IFM — Cabo de conexão fêmea M12, 8 polos, 5 m, PUR, IP68

Confirme que a interface do equipamento corresponde a M12 macho, codificação A, com 8 contatos.
Verifique a pinagem e a função de cada condutor nos documentos dos equipamentos conectados; não deduza a atribuição apenas pela cor.
Confira se a tensão da aplicação está dentro dos limites indicados para AC ou DC.
Planeje o percurso do cabo de 5 m sem exceder o comprimento disponível nem aplicar esforços indevidos ao cabo ou ao conector.
Acople o conector alinhando as interfaces, sem forçar o encaixe, e aperte o bloqueio dentro da faixa indicada de 0,7 a 0,9 Nm.
Antes de energizar, inspecione o acoplamento, o cabo e a instalação; para condições de proteção IP68, siga as instruções do datasheet.

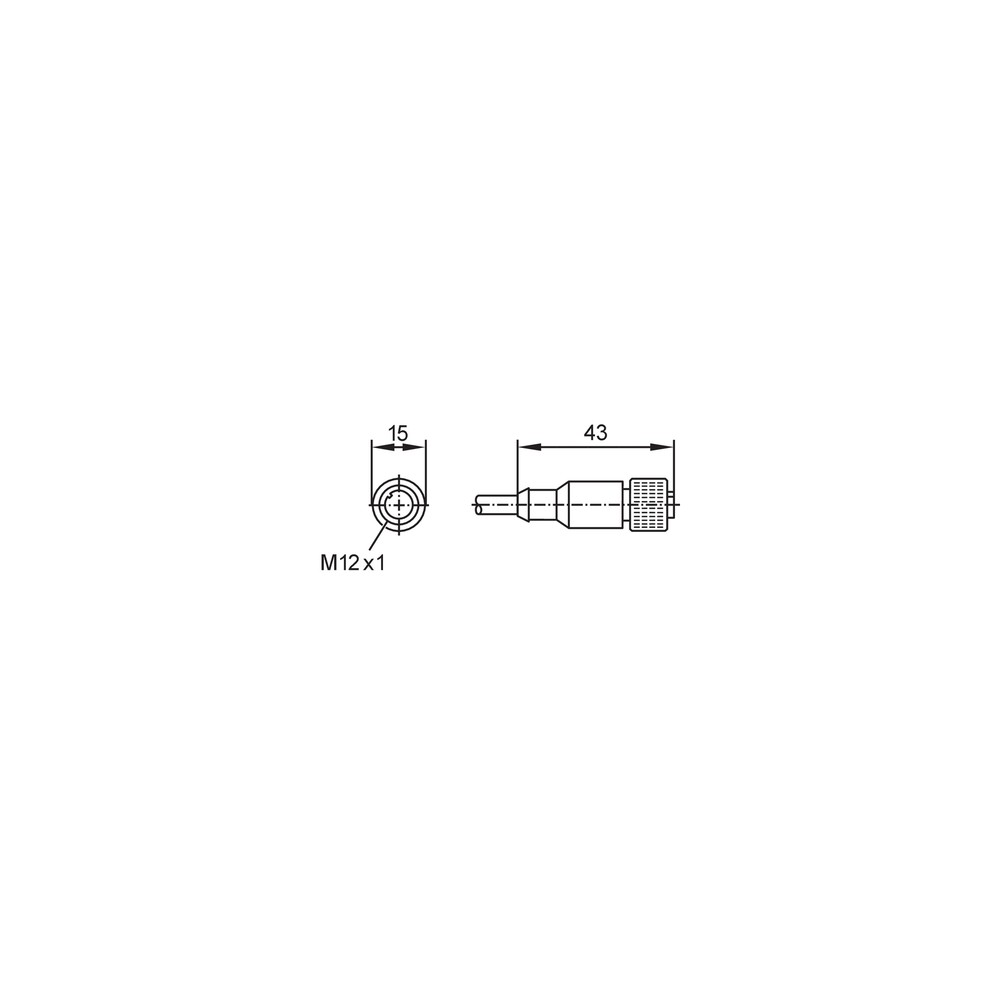

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação ou sinal entre os equipamentos conectados.	Pinagem incompatível, contato sem conexão ou incompatibilidade elétrica entre os dispositivos.	Compare a pinagem e as funções dos oito condutores com os documentos dos equipamentos; inspecione o acoplamento e verifique a tensão aplicada.
O conector não acopla ou não trava corretamente.	Interface com gênero, codificação ou número de contatos diferente, ou desalinhamento durante o acoplamento.	Confira se o equipamento apresenta interface M12 macho, codificação A, com 8 contatos; reinspecione o alinhamento sem forçar.
Há interrupções intermitentes no sinal.	Conexão frouxa, dano no cabo ou esforço mecânico sobre o cabo ou conector.	Inspecione o percurso e o estado visível do cabo e do conector; confira o aperto dentro da faixa de 0,7 a 0,9 Nm.
A aplicação apresenta falha após exposição a líquidos ou umidade.	Acoplamento ou instalação não atende às condições necessárias para manter a proteção IP68, ou existe dano no conjunto.	Inspecione o estado do cabo e das superfícies de acoplamento e consulte o datasheet para as condições de instalação e ensaio da proteção.

DOCUMENTAÇÃO TÉCNICA

Datasheet E11807 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E11807 e para que serve?

É um cabo de conexão IFM com conector fêmea M12 reto, codificação A e 8 contatos. Serve para conexões em sistemas de automação industrial quando a interface e os requisitos elétricos correspondem à ficha.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão E11807. Acessórios adicionais não estão especificados.

Ele funciona com qualquer equipamento M12?

Não é possível afirmar compatibilidade com qualquer equipamento M12. Verifique gênero, codificação, número de contatos, pinagem e requisitos elétricos do equipamento.

Posso usar este cabo em uma aplicação acima de 30 V AC ou 36 V DC?

A ficha indica tensão de operação inferior a 30 V AC e inferior a 36 V DC. Uma aplicação acima desses limites não corresponde aos dados especificados.

O cabo serve para equipamentos com conector M12 de 4 polos?

A ficha especifica um conector de 8 contatos, portanto não corresponde mecanicamente a uma interface de 4 contatos. Confirme a interface requerida antes de selecionar o cabo.

Ele pode ser usado em temperaturas abaixo de -25 °C ou acima de 80 °C?

A faixa de temperatura ambiente informada é de -25 a 80 °C. A ficha não confirma operação fora desse intervalo.

O conector encaixa, mas não há sinal. O que devo verificar antes de trocar o cabo?

Confira a pinagem e as funções dos condutores nos documentos dos equipamentos e confirme a tensão aplicada. Inspecione também o acoplamento e os contatos antes de concluir que o cabo está defeituoso.

O sinal fica intermitente; pode ser uma conexão frouxa?

Uma conexão frouxa é uma causa possível. Inspecione o conector e o cabo e confira o torque de aperto indicado, de 0,7 a 0,9 Nm.

Devo comprar o cabo avulso ou procurar um kit?

O E11807 é informado como uma peça por embalagem e não há kit ou acessórios listados. Se a instalação exigir outros componentes, selecione-os separadamente conforme a interface do equipamento.

Como instalar o conector sem danificar a conexão?

Alinhe as interfaces antes de acoplar e não force o encaixe. Aperte o bloqueio entre 0,7 e 0,9 Nm e consulte a pinagem dos equipamentos antes de energizar.

GLOSSÁRIO TÉCNICO

M12

Família de conexão circular industrial; neste produto, a ficha especifica conector fêmea reto.

Codificação A

Identificação da configuração de codificação indicada para o conector, que deve corresponder à interface do equipamento.

IP68

Grau de proteção declarado para o produto; as condições específicas de aplicação devem ser verificadas no datasheet.

PUR

Material especificado para o cabo e o corpo do conector.

Torque de aperto

Faixa de torque indicada para apertar o bloqueio do conector.
