- Referência do fabricante: E11806
- EAN: 4021179039802
- NCM do produto: 85444200
Destaques do Produto
Comprimento do cabo...mais
Saiba mais sobre: "E11806 IFM - Cabo Conexão Fêmea M12 Angular Automação Industrial 8 Polos 10m Blindado PUR"
Destaques do Produto
Comprimento do cabo
10 m
Tipo de Conector
M12 Angular
Número de Polos
8
Blindagem
Sim
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

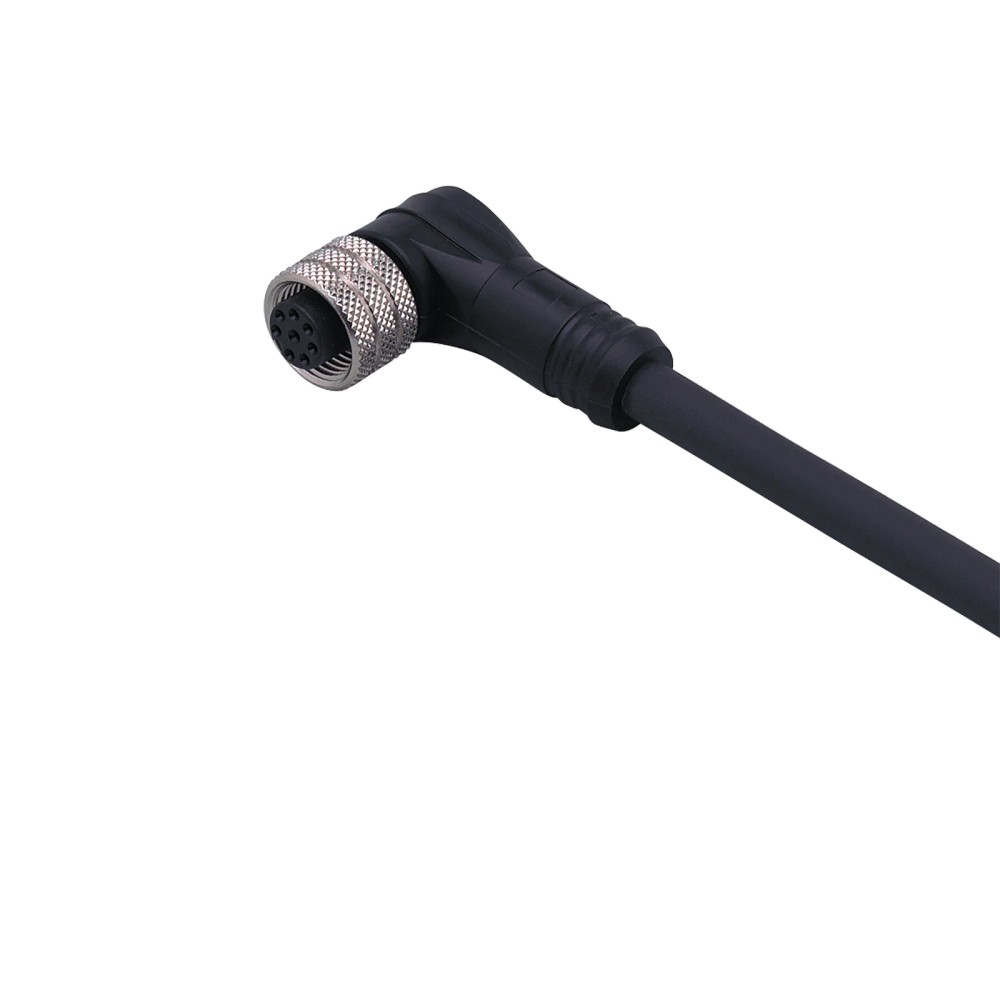

Sobre o E11806 IFM - Cabo Conexão Fêmea M12 Angular 8 Polos 10m Blindado PUR
O cabo E11806 é um componente de conexão industrial de alta confiabilidade projetado para transmissão de sinais em automação. Com 10 metros de comprimento, possui conector fêmea M12 angular e blindagem integrada para proteção contra interferências. Sua construção em material PUR e contatos banhados a ouro garantem durabilidade em ambientes exigentes.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | E11806 |
| Comprimento | 10 m |
| Tipo de Conector | M12 Angular |
| Polos | 8 |
| Blindado | Sim |
| Proteção | IP 67 |
| Material | PUR |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Automação industrial com sensores M12 de 8 polos
- Ambientes com necessidade de blindagem contra interferência eletromagnética
- Aplicações que exigem grau de proteção IP67
- Linhas de produção que demandam materiais sem silicone
⚠ Considere outro se precisa de:
- Ambientes com temperaturas fora da faixa de -25 a 80 °C
- Aplicações com tensões superiores a 30V AC / 36V DC
- Exposição a agentes que degradam poliuretano (PUR)
- Uso em locais onde o raio de curvatura mínimo é frequentemente excedido
APLICAÇÕES E USO
- Sistemas de sensores industriais que utilizam padrão M12 de 8 polos.
- Redes de automação que exigem blindagem contra interferência eletromagnética (EMI).
- Ambientes industriais de montagem onde é necessário material livre de silicone.
- Conexões fixas ou móveis que requerem resistência à abrasão mecânica.
COMO ESCOLHER
Antes de comprar o E11806 IFM - Cabo Conexão Fêmea M12 Angular 8 Polos 10m Blindado PUR, verifique estes pontos:
Quando escolher este cabo
Utilize quando necessitar de uma conexão blindada de 8 polos com 10 metros de extensão, garantindo a proteção IP67 em ambientes industriais.
Quando buscar outra alternativa
Busque cabos com especificações diferentes caso a aplicação exija uma tensão superior a 36V DC, conectores retos, ou dimensões de comprimento distintas.
ESPECIFICAÇÕES TÉCNICAS
| Especificações do Cabo | ||
|---|---|---|
| Comprimento | 10 m | Dimensão total do cabo para alcance entre dispositivos. |
| Número de polos | 8 | Quantidade de condutores internos para sinal e alimentação. |
| Material do revestimento | PUR | Material de alta resistência para proteção externa do cabo. |
| Blindagem | Aplicada | Proteção contra interferências eletromagnéticas. |
| Conectividade e Mecânica | ||
|---|---|---|

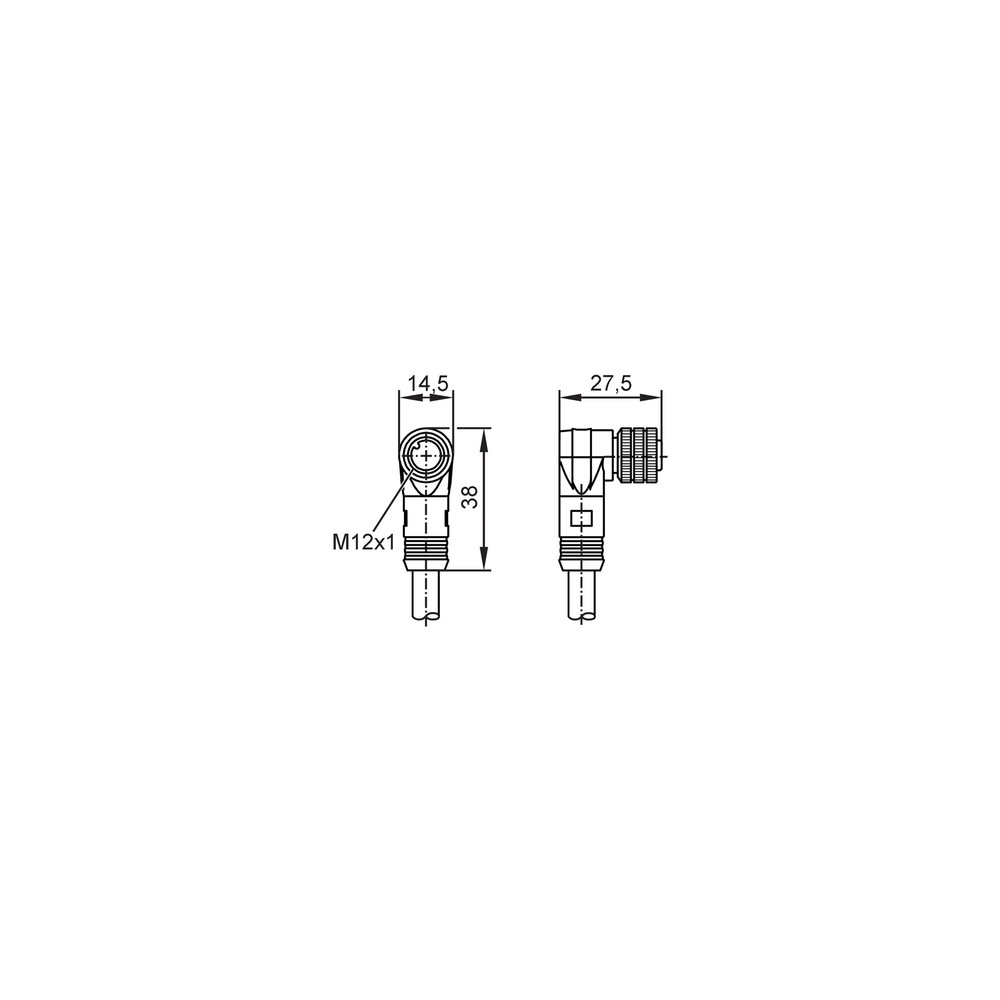

| Tipo de conector | M12 angular | Formato do plugue para conexão física. |
| Revestimento dos contatos | Ouro | Melhoria na condutividade e resistência à corrosão. |
| Torque de aperto | 0,7...0,9 Nm | Força recomendada para fixação segura do conector. |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | < 30 V AC / < 36 V DC | Limite de tensão elétrica suportada pelo componente. |
| Classe de proteção | III | Classificação de segurança elétrica. |
| Condições Ambientais | ||
|---|---|---|
| Grau de proteção | IP 67 | Nível de vedação contra sólidos e líquidos. |
| Temperatura ambiente | -25...80 °C | Faixa térmica operacional permitida. |
| Sem silicone | Sim | Compatibilidade com ambientes sensíveis a contaminação por silicone. |
COMPATIBILIDADE
Comunicação
• Sinais analógicos/digitais de sensores M12 (8 polos)
• Compatível com codificação A
Conexões

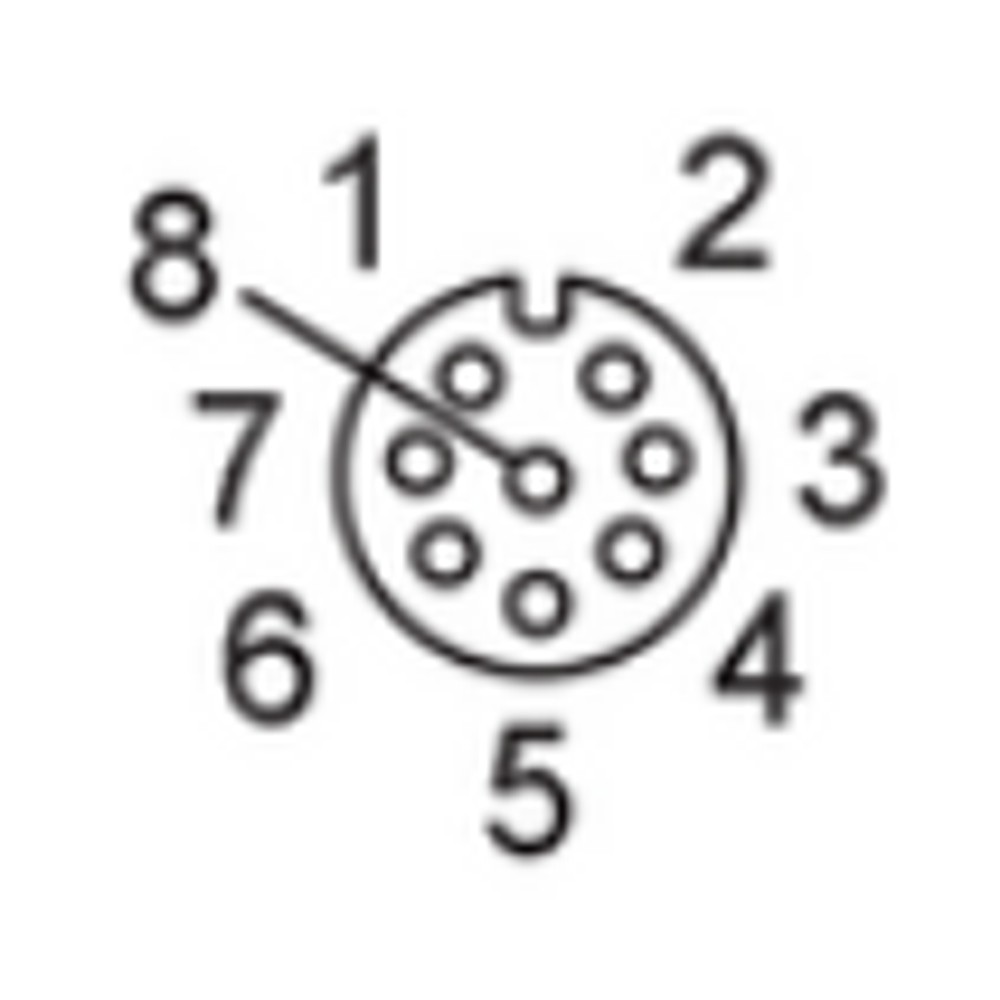

Elétrica
8 polos (Norma DIN EN 60947-5-2)
Processo
1 x M12 angular
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambientes com alta interferência eletromagnética | ✓ | O cabo possui blindagem integrada para redução de ruídos externos. |
| Aplicações de robótica com movimento constante | ✓ | O material PUR oferece resistência mecânica superior à abrasão e movimentação. |
| Sistemas de alta potência (> 36V DC) | ✗ | A tensão de operação do cabo é limitada a < 30V AC / < 36V DC. |
INSTALAÇÃO
Como instalar o E11806 IFM - Cabo Conexão Fêmea M12 Angular 8 Polos 10m Blindado PUR
- Certifique-se de que o dispositivo ao qual o cabo será conectado esteja desligado.
- Alinhe o conector fêmea M12 com o pino de guia do dispositivo macho.
- Insira o conector suavemente até o fim do curso.
- Gire a porca de travamento niquelada no sentido horário.
- Utilize uma chave dinamométrica para aplicar torque entre 0,7 e 0,9 Nm.
- Verifique se o cabo está fixado de modo a não sofrer tração mecânica excessiva.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Interrupção intermitente de sinal | Dobra repetitiva acima do raio permitido | Realizar teste de continuidade nos condutores internos |
| Falha de comunicação ou resistência elevada | Oxidação nos pinos do conector | Inspecionar contatos do conector fêmea quanto a coloração escura |
| Entrada de umidade ou vibração soltando o conector | Torque de aperto incorreto | Verificar se a porca apresenta folga ou sinais de corrosão por umidade |
| Degradação da capa externa (rachaduras) | Exposição a substâncias incompatíveis | Inspeção visual da integridade do revestimento PUR |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é este cabo de conexão E11806 da IFM?
Este produto é um cabo de conexão industrial com conector fêmea M12 angular de 8 polos, blindado, com 10 metros de comprimento e revestimento em PUR.
O que acompanha o produto na embalagem?
O cabo acompanha apenas a unidade do produto, não incluindo conectores extras ou acessórios de montagem adicionais além da porca de travamento já integrada.
Existe alguma restrição de uso para este cabo?
Este cabo não é indicado para aplicações que excedam 30V AC ou 36V DC, nem para ambientes onde a temperatura de operação ultrapasse o limite de -25 a 80 °C.
O cabo pode ser usado em qualquer ambiente químico?
O produto não é adequado para aplicações com exposição a substâncias químicas agressivas que degradem o material PUR, mesmo este sendo resistente.
O que indica que o cabo está com falha?
Sintomas comuns incluem falha de comunicação ou interrupção de sinal intermitente; a causa provável pode ser ruptura interna por dobramento excessivo ou oxidação nos contatos.
Como diagnosticar um problema de conexão no cabo?
Verifique a continuidade dos 8 fios com um multímetro e inspecione visualmente o conector M12 em busca de pinos tortos ou sinais de umidade interna.
Por que escolher este modelo em vez de um cabo comum?
Este cabo é blindado e utiliza PUR, sendo superior em durabilidade mecânica e resistência a arrastes comparado a cabos padrão de PVC em ambientes industriais.
Este modelo é melhor que usar conectores de montagem manual?
Este cabo é projetado para automação industrial, sendo uma peça única com conector moldado, ideal para reduzir o tempo de montagem comparado a conectores de campo montáveis.
Qual o cuidado necessário na instalação?
Certifique-se de apertar a porca do conector M12 com um torque entre 0,7 e 0,9 Nm para garantir a vedação IP67.
Qual a procedência deste cabo?
O produto é fabricado pela IFM, fornecedora global de sensores e tecnologia de conexão, garantindo conformidade com normas de automação industrial.
GLOSSÁRIO TÉCNICO
Blindagem
Camada protetora metálica aplicada ao cabo para reduzir interferências eletromagnéticas externas nos sinais transmitidos.
PUR (Poliuretano)
Material de revestimento do cabo conhecido por sua alta resistência mecânica, abrasão e flexibilidade em ambientes industriais. (Ref.: Dataset E11806)
Codificação A
Padrão de pinagem M12 comum para sensores e atuadores, garantindo a compatibilidade de acoplamento mecânico. (Ref.: DIN EN 60947-5-2)
IP67
Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água. (Ref.: Norma IEC 60529)
Contatos Banhados a Ouro
Acabamento dos pinos do conector que minimiza a resistência de contato e previne a corrosão a longo prazo.
