- Referência do fabricante: E11799
- EAN: 4021179039741
- NCM do produto: 76169900
Destaques do Produto
Material
Alumínio...mais
Saiba mais sobre: "E11799 IFM - Adaptador de Montagem IFM Para Cilindro de Perfil Alumínio 25,9x25x34,2mm"
Destaques do Produto
Material
Alumínio
Compatibilidade
Cilindro de Perfil
Área Terminal
9...15 mm
Chave de Aperto
2,5 mm
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Adaptador de Montagem IFM Para Cilindro de Perfil Alumínio 25,9x25x34,2mm E11799

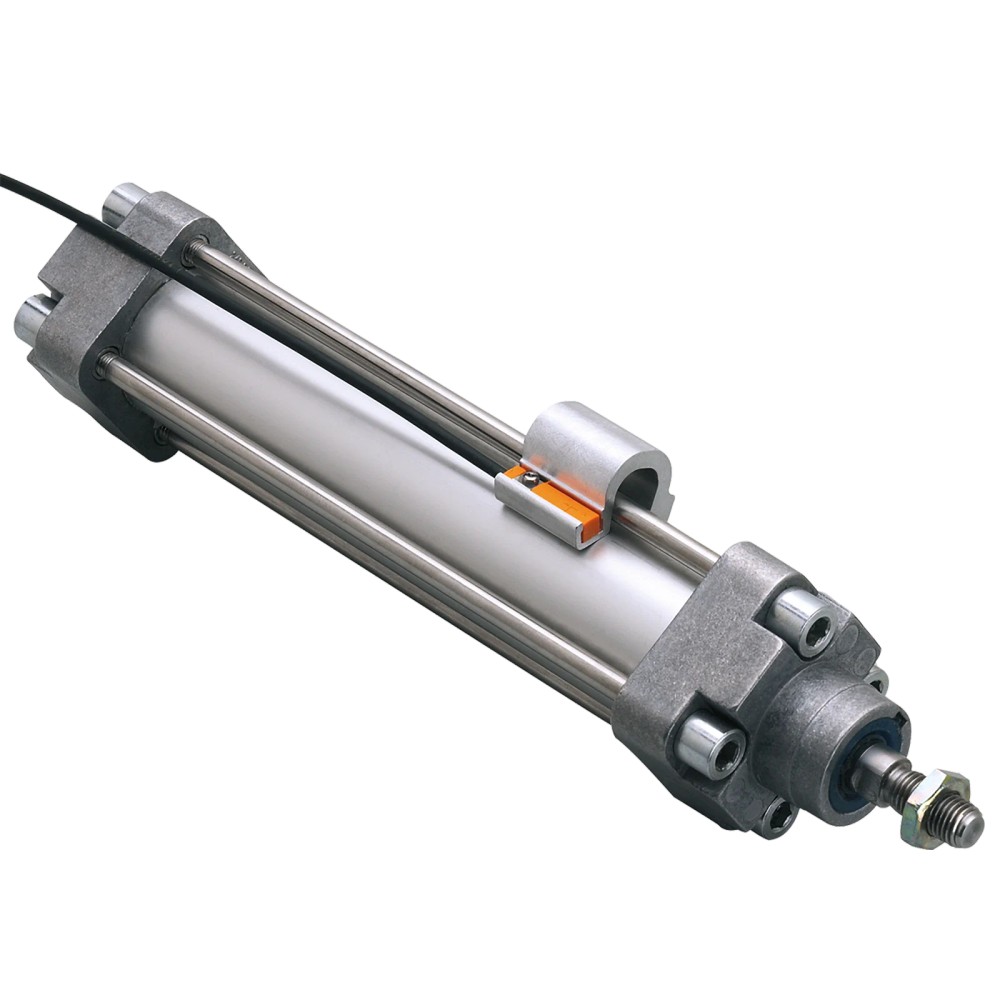

O adaptador de montagem IFM E11799 é um componente projetado para a fixação segura de sensores em cilindros de perfil integrado ou perfilado. Fabricado em alumínio com parafusos de aço inoxidável, oferece alta estabilidade mecânica. É compatível com cilindros que possuem uma área terminal entre 9 e 15 mm, garantindo precisão na instalação.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | E11799 |
| Marca | IFM |

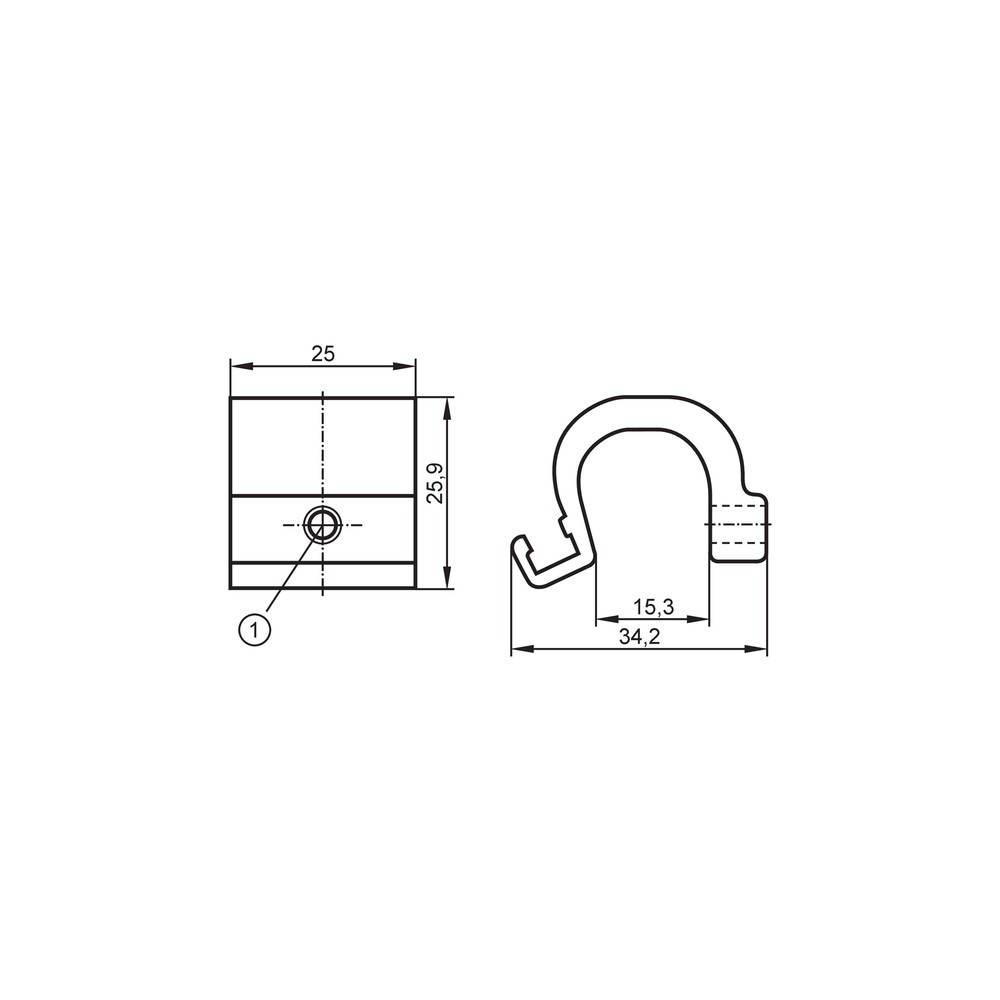

| Dimensões | 25,9 x 25 x 34,2 mm |
| Material | Alumínio |
| Parafuso | Aço inoxidável |
| Área Terminal | 9...15 mm |
| Peso | 22 g |
| Chave Allen | 2,5 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Cilindros de perfil integrado
- Cilindros perfilados IFM e compatíveis
- Sensores magnéticos para cilindros com montagem em ranhura
⚠ Considere outro se precisa de:
- Cilindros de tirante padrão
- Cilindros com ranhura fora das dimensões especificadas
- Aplicações com vibração extrema sem verificação de torque
APLICAÇÕES E USO
- Fixação de sensores de cilindro em automação pneumática.
- Integração de sensores em sistemas de perfil de alumínio.
- Aplicações industriais que exigem montagem robusta em cilindros perfilados.
COMO ESCOLHER
Antes de comprar o Adaptador de Montagem IFM Para Cilindro de Perfil Alumínio 25,9x25x34,2mm E11799, verifique estes pontos:
Quando escolher este adaptador
Selecione o E11799 quando utilizar cilindros de perfil integrado com ranhuras compatíveis com o encaixe de 9 a 15 mm e necessitar de uma fixação metálica resistente.
Quando buscar outra opção
Busque outros modelos de suporte caso o seu cilindro seja do tipo tirante, caso a geometria da ranhura do perfil não seja compatível com este formato ou se a área de montagem exceder a faixa especificada.
ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Material do Adaptador | Alumínio | Material base do corpo do adaptador |
| Material do Parafuso | Aço inoxidável | Material do parafuso de fixação |
| Chave de Aperto | 2,5 mm | Ferramenta necessária para montagem |
| Dimensões e Peso | ||
|---|---|---|
| Dimensões | 25,9 x 25 x 34,2 mm | Dimensões físicas externas |
| Área Terminal | 9...15 mm | Faixa de compatibilidade com o cilindro |
| Peso | 22 g | Peso unitário do produto |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
Não aplicável (Componente Mecânico)
Processo
Montagem em ranhura de perfil de cilindro
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Cilindro de perfil integrado (9-15 mm) | ✓ | O adaptador foi projetado especificamente para esta geometria de montagem. |
| Cilindro de tirante | ✗ | O E11799 não possui geometria de fixação para tirantes, exigindo suportes adaptados à haste. |
| Ambientes corrosivos | ✓ | O uso de alumínio e aço inoxidável confere resistência à corrosão adequada para a maioria das aplicações industriais padrão. |
INSTALAÇÃO
Como instalar o Adaptador de Montagem IFM Para Cilindro de Perfil Alumínio 25,9x25x34,2mm E11799
- Identifique a ranhura de montagem no corpo do cilindro perfilado.
- Posicione o adaptador E11799 na ranhura do cilindro.
- Insira o sensor na abertura correspondente do adaptador (se aplicável) ou alinhe-o conforme necessário.
- Utilize uma chave Allen de 2,5 mm para iniciar o aperto do parafuso de fixação.
- Verifique o alinhamento do adaptador durante o aperto para garantir que ele esteja retido no perfil.
- Conclua o aperto garantindo a estabilidade mecânica, sem exceder o torque excessivo para evitar danos ao alumínio.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor desliza ou perde o sinal durante o movimento do cilindro | Aperto insuficiente ou frouxo | Verificar se o parafuso foi apertado com chave Allen de 2,5 mm |
| Dificuldade em encaixar o adaptador no perfil | Geometria incompatível | Confirmar se o cilindro é do tipo perfilado integrado e se as dimensões conferem com a faixa de 9-15 mm |
| Dificuldade de alinhamento | Acúmulo de contaminantes | Limpar a ranhura do perfil do cilindro antes da instalação |
| Parafuso espana ou não fixa | Dano no parafuso de fixação | Inspecionar as roscas e a integridade da cabeça do parafuso |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o adaptador E11799 da IFM?
Este é um adaptador de montagem para sensores, projetado especificamente para fixação em cilindros de perfil integrado ou perfilado.
Quais materiais compõem o kit de montagem E11799?
O adaptador é fornecido com o corpo em alumínio e o parafuso de fixação em aço inoxidável.
Este modelo pode ser instalado em qualquer cilindro pneumático?
Ele não é compatível com cilindros de tirante ou modelos que não possuam a ranhura de perfil compatível com a geometria do adaptador.
Quais são as limitações de aplicação deste suporte?
O produto é restrito a cilindros de perfil específico. Não utilize em cilindros de diâmetros fora da faixa de 9 a 15 mm de área terminal indicada.
Como identificar uma falha na montagem do sensor?
Sintomas como folga ou vibração excessiva no sensor geralmente indicam um aperto incorreto do parafuso ou incompatibilidade do perfil do cilindro com o adaptador.
O que fazer se o adaptador não ficar fixo no cilindro?
Verifique o torque do parafuso de fixação. Se o adaptador deslizar, confirme se o perfil do cilindro é compatível com o design do E11799 e se não há acúmulo de resíduos na ranhura.
Este adaptador substitui suportes para cilindros de tirante?
Este modelo é um adaptador de montagem para perfil, enquanto suportes para tirante possuem geometrias de fixação completamente distintas.
Por que utilizar o adaptador original IFM em vez de soluções genéricas?
A escolha depende exclusivamente da geometria do corpo do cilindro; o E11799 é otimizado para cilindros de perfil, garantindo um encaixe mecânico preciso que suportes genéricos podem não oferecer.
Qual ferramenta é necessária para a instalação?
Utilize uma chave Allen de 2,5 mm para o aperto do parafuso, garantindo que o adaptador esteja alinhado corretamente na ranhura do perfil do cilindro.
Como garantir a integridade da montagem a longo prazo?
A IFM garante a conformidade do design para os cilindros especificados, assegurando a integridade da fixação do sensor em ambiente industrial.
GLOSSÁRIO TÉCNICO
Perfil Integrado
Geometria do corpo do cilindro que possui ranhuras internas para acomodar sensores e adaptadores sem necessidade de suportes externos adicionais.
Chave de Aperto (SW)
Medida da abertura da chave, neste caso 2,5 mm, essencial para o manuseio dos parafusos de montagem (Ref.: 2,5 mm).
Área Terminal
Faixa de dimensão de interface (9...15 mm) compatível com o encaixe do adaptador no cilindro.
Aço Inoxidável
Material do parafuso de fixação, escolhido pela resistência à corrosão em ambientes industriais.
NCM 7616.99.00
Classificação fiscal para obras de alumínio, aplicada a este adaptador de montagem.
