- Referência do fabricante: E11797
- EAN: 4021179039727
- NCM do produto: 76169900
Destaques do Produto
Material
Alumínio...mais
Saiba mais sobre: "E11797 IFM - Adaptador de Montagem IFM Para Cilindro de Perfil Alumínio 22,8x25x30,2mm"
Destaques do Produto
Material
Alumínio
Compatibilidade
Cilindros de Perfil
Faixa de Terminal
5...11 mm
Ferramenta
SW 2,5
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Adaptador de Montagem IFM E11797 para Cilindro de Perfil Integrado/Perfilado

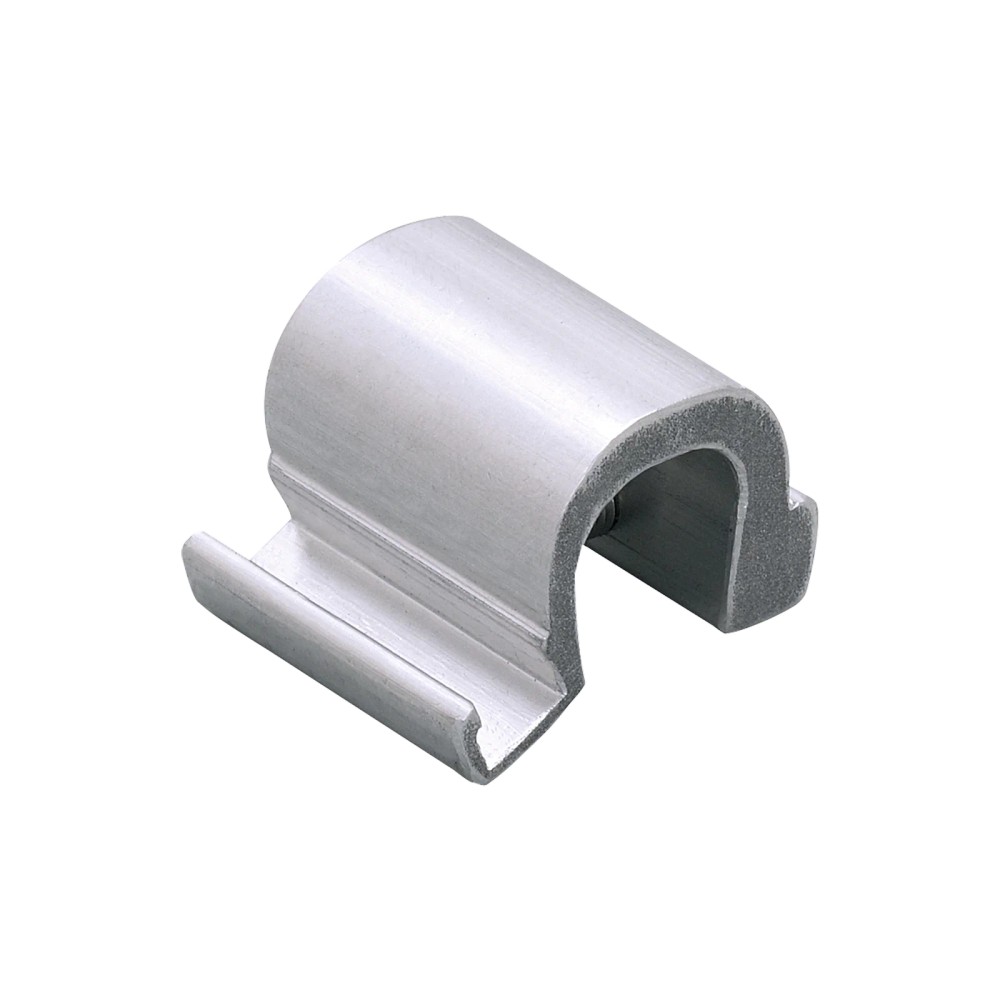

O E11797 é um adaptador de montagem de alta precisão projetado para a fixação segura de acessórios e sensores em cilindros pneumáticos com perfil integrado. Construído em alumínio e com parafuso em aço inoxidável, oferece uma solução robusta para automação. O dispositivo é otimizado para ranhuras com área de terminal entre 5 e 11 mm.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | E11797 |
| Marca | IFM |
| Material Adaptador | Alumínio |
| Parafuso | Aço Inoxidável (SW 2,5) |

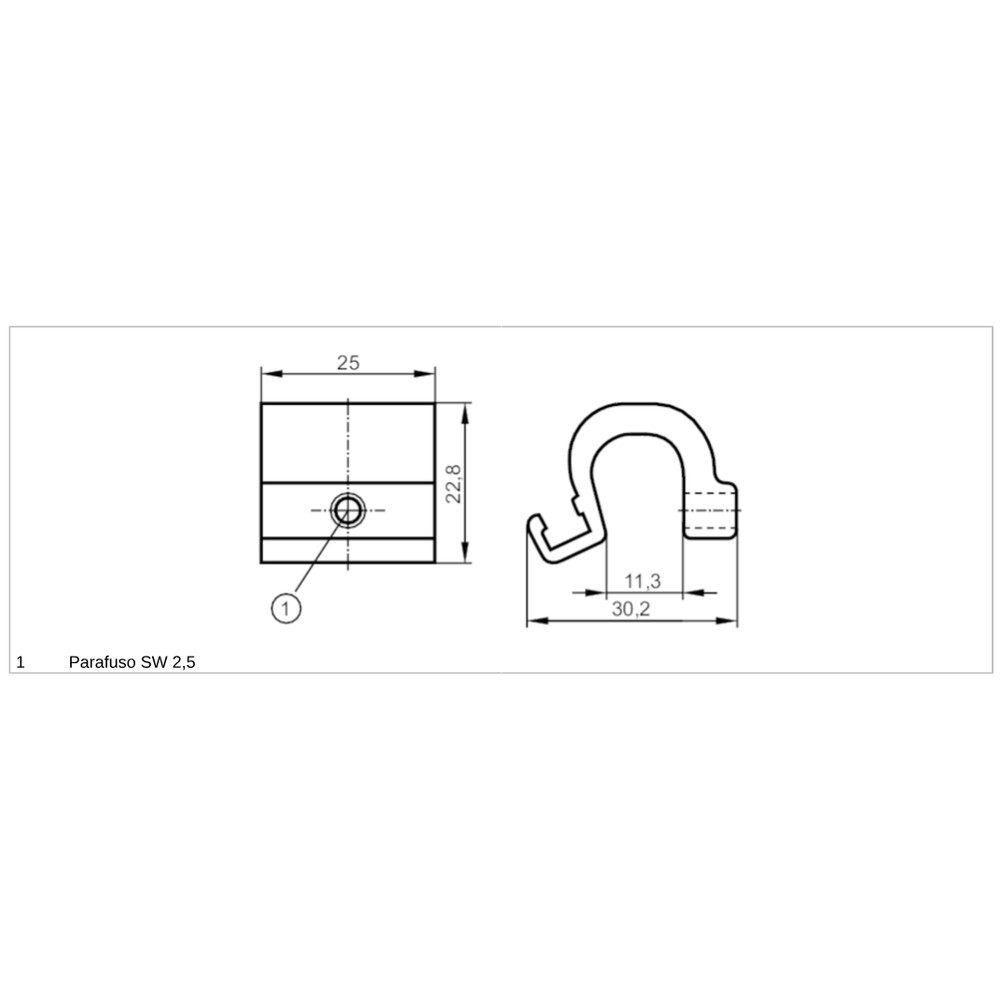

| Dimensões | 22,8 x 25 x 30,2 mm |
| Área de Terminal | 5...11 mm |
| Peso | 16,9 g |
| Aplicação | Cilindro de perfil integrado |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Cilindros pneumáticos com perfil integrado ou perfilado.
- Sensores que exigem posicionamento fixo em canais de cilindros automáticos.
- Ambientes industriais que necessitam de fixação rápida e estável em ranhuras de perfil.
⚠ Considere outro se precisa de:
- Cilindros pneumáticos de haste (tie rod) sem ranhuras de perfil compatíveis.
- Aplicações sujeitas a torques extremos que excedam a capacidade da rosca SW 2,5.
- Fixação em perfis com largura de canal fora da faixa de 5 a 11 mm.
APLICAÇÕES E USO
- Fixação de sensores de cilindro em sistemas pneumáticos automatizados.
- Montagem de acessórios em cilindros com ranhura (tipo perfilado).
- Ajuste mecânico de posição em linhas de montagem industrial.
COMO ESCOLHER
Antes de comprar o Adaptador de Montagem IFM E11797 para Cilindro de Perfil Integrado/Perfilado, verifique estes pontos:
Quando escolher o E11797
Utilize este modelo quando possuir um cilindro pneumático com ranhuras perfiladas cuja medida de abertura (terminal) esteja compreendida na faixa de 5 a 11 mm.
Quando buscar outra alternativa
Busque outro adaptador caso a ranhura do seu cilindro seja inferior a 5 mm ou superior a 11 mm, ou se o sistema for um cilindro de haste sem ranhuras de montagem integrada.
ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Material Adaptador | Alumínio | Material principal da estrutura do adaptador |
| Material Parafuso | Aço inoxidável | Material resistente à corrosão para o elemento de fixação |
| Dados Físicos | ||
|---|---|---|
| Dimensões | 22,8 x 25 x 30,2 mm | Dimensões externas do adaptador |
| Peso | 16,9 g | Massa total do componente |
| Dados de Instalação | ||
|---|---|---|
| Tipo de Parafuso | SW 2,5 | Especificação da ferramenta necessária para instalação |
| Área de Terminal | 5...11 mm | Faixa de compatibilidade da largura da ranhura |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
Não aplicável (Componente mecânico passivo)
Processo
Montagem em ranhura de perfil (5...11 mm)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Cilindro de Perfil (5-11mm) | ✓ | O design atende perfeitamente à geometria e faixa de fixação exigidas. |
| Cilindro de Haste Convencional | ✗ | A ausência de perfil integrado inviabiliza a montagem mecânica deste adaptador. |
INSTALAÇÃO
Como instalar o Adaptador de Montagem IFM E11797 para Cilindro de Perfil Integrado/Perfilado
- Certifique-se de que o cilindro está despressurizado se necessário para segurança.
- Limpe a ranhura do perfil do cilindro para remover resíduos.
- Insira o adaptador na ranhura do perfil.
- Posicione o adaptador no local desejado para o sensor.
- Utilize uma chave Allen SW 2,5 para apertar o parafuso até que o adaptador esteja firme.
- Verifique a estabilidade do adaptador antes de montar o sensor sobre ele.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Deslocamento da posição do adaptador no cilindro. | Torque de aperto insuficiente ou vibração da máquina. | Verifique a integridade do aperto do parafuso SW 2,5. |
| Adaptador não encaixa ou fica solto no perfil. | Incompatibilidade dimensional entre a ranhura do cilindro e o adaptador. | Meça a largura da ranhura e compare com a faixa de 5-11 mm. |
| Impossibilidade de realizar o aperto completo do componente. | Desgaste excessivo da rosca ou da chave Allen. | Inspecione o estado do parafuso e da ferramenta utilizada. |
| Dificuldade de alinhamento ou montagem final do sensor. | Interferência física com outros componentes montados no cilindro. | Revise o desenho dimensional e o espaço disponível no perfil. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o adaptador de montagem IFM E11797?
O E11797 é um adaptador de montagem projetado especificamente para fixar componentes em cilindros pneumáticos com perfis integrados ou perfilados.
Quais são os materiais de construção deste adaptador?
Este adaptador é fabricado em alumínio com parafusos de fixação em aço inoxidável, garantindo resistência mecânica adequada para aplicações de automação pneumática.
Posso utilizar este adaptador em cilindros de haste comuns?
Não, este adaptador não é compatível com cilindros de haste (rod cylinders) convencionais sem perfil, pois sua geometria foi desenvolvida exclusivamente para canais de cilindros perfilados.
Existe alguma limitação de perfil para este produto?
Não, ele não foi projetado para cilindros de grande porte ou aplicações que exijam fixação em canais com dimensões fora da faixa especificada de 5 a 11 mm.
Por que o adaptador pode se soltar do cilindro após algum tempo?
O sintoma comum é o deslizamento ou frouxidão do adaptador no canal do cilindro, frequentemente causado por vibração excessiva do sistema pneumático ou torque incorreto na instalação.
O que devo verificar se o adaptador apresentar folga excessiva?
Verifique inicialmente se o torque aplicado no parafuso SW 2,5 está adequado e confirme se a área do terminal do cilindro está dentro da faixa de 5 a 11 mm exigida pelo componente.
Qual ferramenta é necessária para a instalação deste modelo?
Este adaptador utiliza um parafuso de fixação tipo SW 2,5 para o travamento mecânico, exigindo uma chave Allen compatível para a montagem.
Como decidir entre este adaptador e outro modelo para cilindros perfilados?
A escolha entre este adaptador e outros modelos depende unicamente da compatibilidade geométrica entre o canal do cilindro e a faixa de fixação do adaptador; consulte as dimensões de 22,8 x 25 x 30,2 mm para validar.
Como proceder com a instalação correta no cilindro?
O adaptador deve ser posicionado na ranhura do cilindro e o parafuso deve ser apertado de forma a garantir a expansão ou trava mecânica contra as paredes do perfil, assegurando imobilidade.
Qual a procedência deste adaptador de montagem?
A IFM Electronic Ltda. é a fabricante e fornecedora deste item, sendo o produto original e fabricado conforme as especificações técnicas descritas na folha de dados técnica.
GLOSSÁRIO TÉCNICO
Perfil Integrado
Geometria estrutural específica em cilindros pneumáticos que permite a instalação direta de sensores e acessórios em ranhuras (Ref.: Cilindro de perfil).
SW 2,5
Referência à medida de largura entre faces (Schlüsselweite) da cabeça do parafuso, indicando a necessidade de uma chave Allen de 2,5 mm.
Área de Terminal
A faixa dimensional da ranhura do cilindro onde o adaptador exerce a pressão de fixação, aqui especificada entre 5 e 11 mm.
Aço Inoxidável
Material utilizado no parafuso do adaptador (Ref.: Material parafuso) para garantir resistência à corrosão.
Geometria de Montagem
Dimensões físicas do componente (22,8 x 25 x 30,2 mm) que determinam a compatibilidade mecânica com o cilindro.
