Soquete Confeccionável IFM E11795

Pré-visualizar: E11795 IFM - Soquete Confeccionável IFM Automação Industrial Angular 3 Pinos 1/2" IP67

E11795 IFM - Soquete Confeccionável IFM Automação Industrial Angular 3 Pinos 1/2" IP67

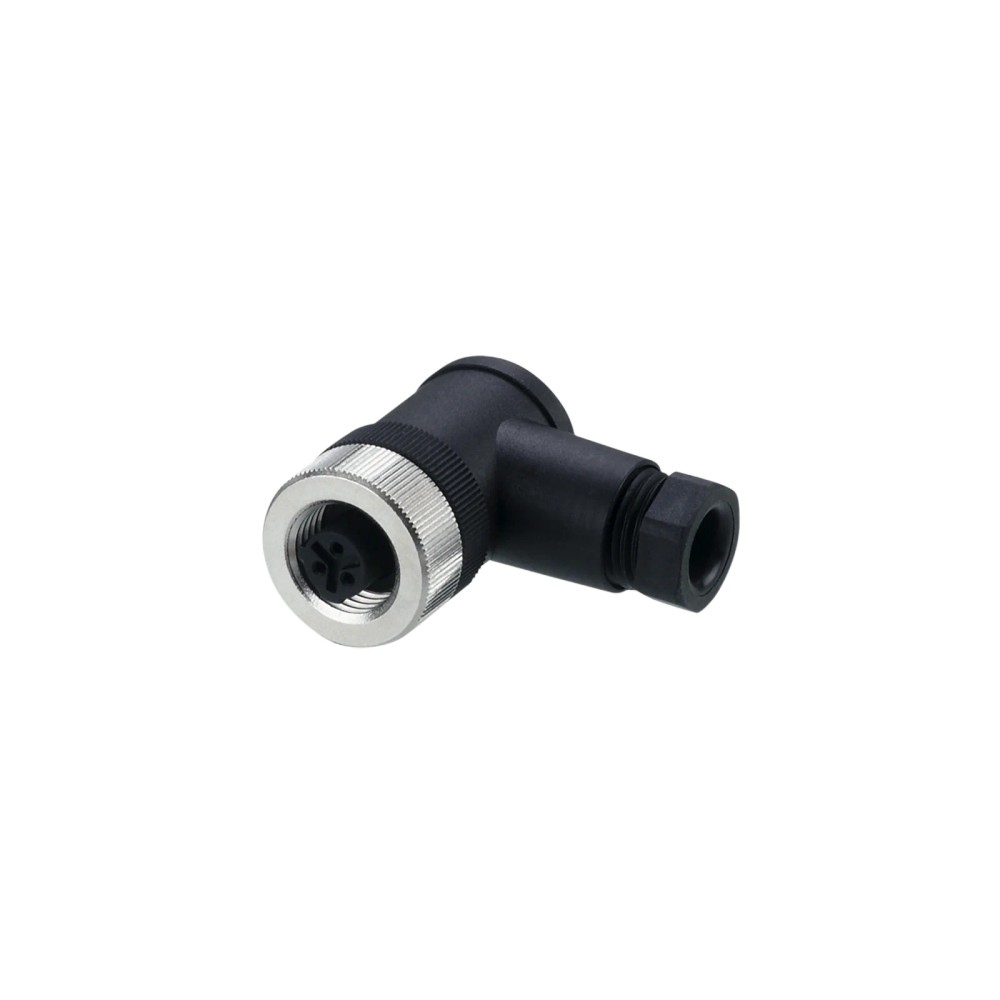

Imagem meramente ilustrativa

R$ 174,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11795
EAN: 4021179039703
NCM do produto: 85369090

Destaques do Produto Conexão 1/2″, angular...mais

Fechar menu

Saiba mais sobre: "E11795 IFM - Soquete Confeccionável IFM Automação Industrial Angular 3 Pinos 1/2" IP67"

Destaques do Produto

Conexão

1/2″, angular

Configuração

Fêmea, 3 contatos

Proteção

IP67

Cabo compatível

Diâmetro de revestimento de 4 a 6 mm

Limites elétricos

< 250 V AC; 4 A até 40 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete Confeccionável IFM E11795, fêmea angular, 3 pinos, conexão 1/2″, IP67

O IFM E11795 é um soquete confeccionável fêmea angular de 3 pinos para conexão elétrica industrial. Possui conexão 1/2″, proteção IP67 e contatos banhados a ouro. É especificado para tensão de operação inferior a 250 V AC e corrente nominal de 4 A até 40 °C; a montagem exige cabo com diâmetro de 4 a 6 mm.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM E11795
Tipo	Soquete confeccionável fêmea, angular
Conexão	1/2″
Número de contatos/pinos	3
Tensão de operação	< 250 V AC
Corrente nominal	4 A até 40 °C
Grau de proteção	IP67
Diâmetro do cabo	4 a 6 mm
Temperatura ambiente	-25 a 85 °C
Terminação dos condutores	Seção transversal até 0,75 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam soquete fêmea angular de 1/2″ com 3 contatos, desde que a contraparte corresponda mecanicamente e o circuito respeite os limites elétricos especificados.
Montagem confeccionável com cabo de diâmetro externo de 4 a 6 mm e condutores de seção transversal de até 0,75 mm².
Aplicações que requeiram grau de proteção IP67 na conexão corretamente montada.

⚠ Considere outro se precisa de:

Não selecionar quando a contraparte exigir conexão diferente de 1/2″ ou configuração incompatível; a compatibilidade mecânica deve ser confirmada com o desenho e a contraparte.
Não aplicar tensão igual ou superior a 250 V AC, corrente acima de 4 A nas condições nominais indicadas ou cabo fora do diâmetro especificado.
Não presumir que IP67 permanece garantido com montagem incompleta, cabo inadequado ou acoplamento incorreto.

APLICAÇÕES E USO

Aplicação industrial e de automação industrial com montagem de uma conexão elétrica confeccionável, quando a interface requerida for fêmea angular de 1/2″ e 3 contatos. A aplicação consta no cadastro; a compatibilidade com um equipamento específico deve ser confirmada pela contraparte e pela pinagem.
Instalações em que a conexão montada precise atender ao grau IP67, respeitando o cabo de 4 a 6 mm e as instruções de montagem do fabricante. A adequação à exposição concreta depende da instalação correta e das condições do ambiente.
Possibilidade de uso em circuitos de até 4 A nas condições nominais indicadas e tensão inferior a 250 V AC. Verifique a temperatura aplicável: a corrente é indicada até 40 °C, enquanto a faixa de temperatura ambiente informada é de -25 a 85 °C.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM E11795, fêmea angular, 3 pinos, conexão 1/2″, IP67, verifique estes pontos:

Quando escolher o E11795

Escolha quando o projeto pedir um soquete fêmea confeccionável angular, 3 contatos e conexão 1/2″, com cabo de 4 a 6 mm e condutores de até 0,75 mm², dentro dos limites de tensão e corrente informados.

Quando avaliar outra configuração

Procure outra versão se o equipamento exigir quantidade de contatos, geometria, conexão ou diâmetro de cabo diferentes. Confirme também a codificação e o encaixe da contraparte: a ficha informa codificação C, mas não identifica os equipamentos compatíveis por modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo / código	E11795	Código do produto e do fabricante.
Tipo de produto	Soquete confeccionável fêmea customizável	Componente de tecnologia de conexão elétrica.
Aplicação informada	Aplicações industriais / automação industrial	Aplicação descrita no cadastro do produto.
Quantidade por embalagem	1 peça	Unidade de embalagem informada.
GTIN	4021179039703	Identificador comercial informado.
Part number do catálogo relacionado	SDOAA030MSSFKPG	Identificação presente no cadastro de catálogo associado ao GTIN; o código do anúncio e do fabricante permanece E11795.

Dados elétricos e conexão
Tensão de operação	< 250 V AC	Limite declarado; não utilizar em tensão igual ou superior a 250 V AC.
Corrente nominal	4 A até 40 °C	Capacidade de carga total informada para a condição de temperatura indicada.
Tipo de conexão	1/2″, angular	Conexão elétrica do soquete; confirmar correspondência com a contraparte.
Configuração de contatos	3 contatos, codificação C	Configuração indicada para a conexão elétrica.
Número de polos	3	Quantidade de polos declarada no cadastro.
Material dos contatos	Banhado a ouro	Acabamento dos contatos informado na ficha.
Seção transversal dos condutores	Até 0,75 mm²	Seção indicada para os terminais; conferir também o procedimento de montagem no datasheet.

Condições ambientais e proteção
Grau de proteção	IP67	Grau declarado para o produto; depende de montagem e acoplamento adequados.
Temperatura ambiente	-25 a 85 °C	Faixa de temperatura informada para operação.
Livre de silicone	Sim	Característica especial declarada no cadastro.

Dados mecânicos e materiais
Forma construtiva	Angular	Geometria do soquete.
Diâmetro do cabo	4 a 6 mm	Faixa do diâmetro externo do cabo indicada para a entrada do conector.
Material do invólucro	PA	Material declarado para o corpo.
Material da porca de bloqueio	Latão niquelado	Material declarado para o elemento de bloqueio.
Dimensões	35 × 20 × 30 mm	Medidas informadas no cadastro; consulte o desenho dimensional para orientação de montagem.
Peso	24,8 g	Massa informada no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; trata-se de um conector elétrico passivo, sem protocolo declarado.

Conexões

Elétrica Soquete fêmea confecccionável, angular, 3 contatos dourados; conexão elétrica de 1/2″, codificação C. Tensão de operação < 250 V AC, corrente nominal 4 A até 40 °C e terminais para seção transversal de até 0,75 mm². Confirmar a atribuição dos contatos no datasheet antes da ligação.

Processo Não possui conexão de processo especificada. A conexão informada é elétrica: 1/2″, angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplamento com contraparte de 1/2″ compatível em geometria, número de contatos e codificação	✓	A ficha informa conexão angular de 1/2″, 3 contatos e codificação C; a compatibilidade efetiva depende de a contraparte corresponder a essas características.
Circuito dentro de < 250 V AC e até 4 A nas condições nominais indicadas	✓	Esses são os limites elétricos declarados; a corrente nominal indicada é 4 A até 40 °C.
Uso com cabo de 4 a 6 mm de diâmetro e condutores de até 0,75 mm²	✓	Essas dimensões correspondem aos dados de cabo e terminais da ficha.
Ligação a equipamento identificado apenas por protocolo de comunicação	✗	Não há protocolo declarado para o conector. A ficha não permite confirmar compatibilidade de protocolo ou de dispositivo sem verificar a interface física e a pinagem.
Aplicação que exige tensão de 250 V AC ou superior	✗	A tensão de operação especificada é inferior a 250 V AC.

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM E11795, fêmea angular, 3 pinos, conexão 1/2″, IP67

Confirme que a interface da contraparte é compatível com a conexão de 1/2″, a geometria angular, os 3 contatos e a codificação C.
Desenergize o circuito e verifique que a tensão e a corrente previstas respeitam os limites informados.
Selecione cabo com diâmetro externo entre 4 e 6 mm e condutores de seção transversal de até 0,75 mm².
Prepare os condutores e monte o soquete conforme a folha de dados do fabricante, conferindo a atribuição dos contatos antes de ligar.
Aperte os elementos de bloqueio conforme as instruções do fabricante e verifique o assentamento do cabo e do acoplamento, sem presumir vedação se a montagem estiver incompleta.
Antes de energizar, inspecione a montagem e confirme continuidade e ausência de curto-circuito com procedimentos adequados ao circuito.

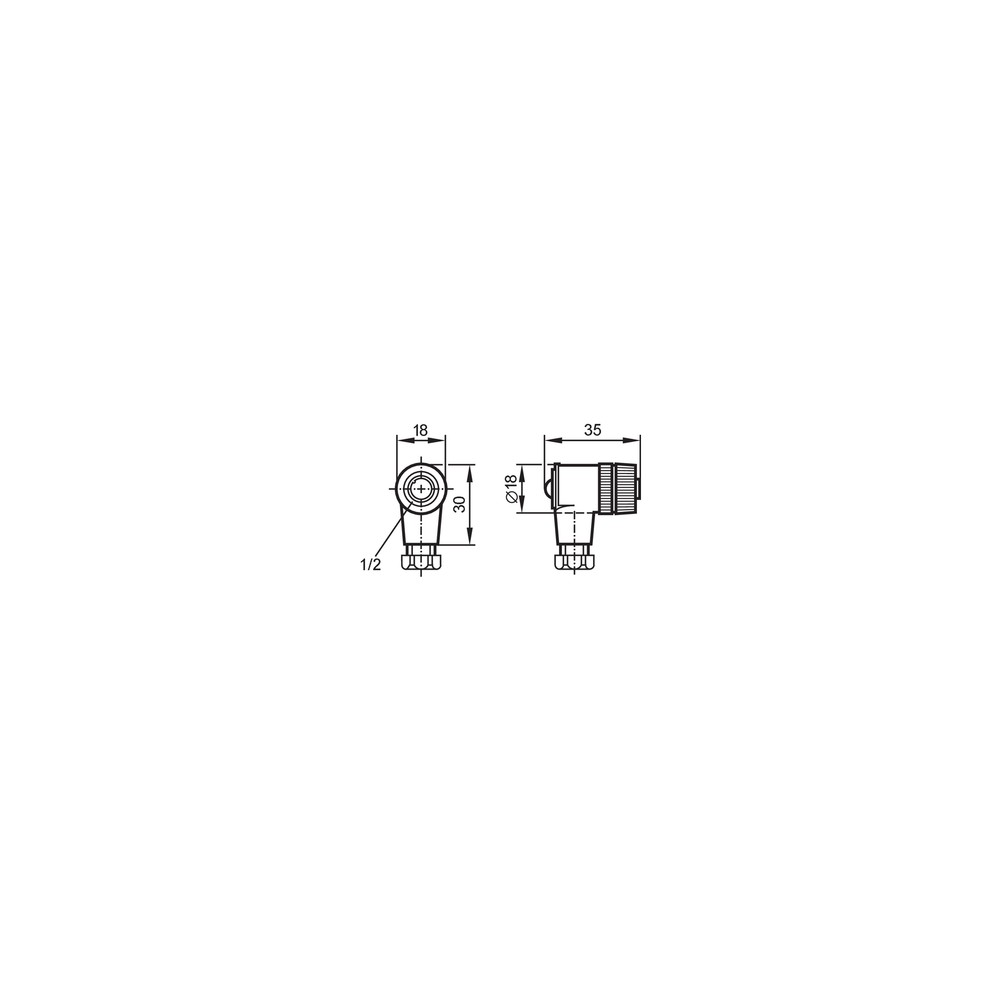

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade elétrica após a montagem.	Condutor não fixado corretamente no terminal ou ligação feita em contato diferente do previsto.	Com o circuito desenergizado, inspecione a terminação e confira a atribuição dos contatos na folha de dados antes de remontar.
Conexão intermitente durante a operação.	Acoplamento incompleto, terminal mal fixado ou cabo sem retenção adequada.	Desenergize o circuito, confira o encaixe da contraparte e inspecione a fixação do condutor e do cabo.
Umidade ou entrada de contaminantes na conexão.	Montagem incompleta, cabo fora da faixa de 4 a 6 mm ou acoplamento inadequado, comprometendo a condição necessária ao IP67.	Verifique o diâmetro do cabo, o assentamento dos componentes e o acoplamento; compare a montagem com as instruções do fabricante.
Aquecimento ou falha elétrica sob carga.	Corrente ou tensão acima dos limites declarados, ou condição de temperatura incompatível com a corrente nominal indicada.	Meça tensão, corrente e temperatura de operação; compare com < 250 V AC e 4 A até 40 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11795 (PT-BR) (Datasheet) Desenho em escala IFM E11795 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11795 e para que serve?

É um soquete confeccionável fêmea angular de 3 contatos para conexão elétrica industrial. A ficha indica conexão de 1/2″ e codificação C.

O que preciso conferir para saber se encaixa no meu equipamento?

Confira se a contraparte corresponde à conexão de 1/2″, à forma angular, aos 3 contatos e à codificação C. A ficha não relaciona modelos específicos de equipamentos compatíveis.

Este soquete serve para ligar um motor?

A ficha não especifica compatibilidade com motores. O uso só pode ser avaliado conferindo a interface, a pinagem e os limites elétricos do circuito.

Posso usar o E11795 com cabo de qualquer diâmetro?

Não: a faixa indicada para o diâmetro externo do cabo é de 4 a 6 mm. Para outras dimensões, selecione uma versão cuja faixa de cabo corresponda à instalação.

Montei o conector, mas não há sinal; o que verifico antes de trocar?

Com o circuito desenergizado, verifique a fixação dos condutores e a atribuição dos contatos conforme a folha de dados. Confirme também o encaixe completo da contraparte.

A conexão está intermitente; qual pode ser a causa?

Uma causa possível é o acoplamento incompleto ou uma terminação solta. Inspecione o encaixe e as conexões internas com o circuito desenergizado.

Devo comprar o soquete ou um kit completo?

O cadastro informa uma peça por embalagem e não lista acessórios incluídos. Se forem necessários cabo ou outros componentes, confirme e adquira-os separadamente conforme o projeto.

Quando devo escolher outra versão em vez do E11795?

Escolha outra configuração se a instalação pedir conexão diferente de 1/2″, outra geometria, outro número de contatos ou cabo fora de 4 a 6 mm. Confirme a alternativa pela ficha do respectivo modelo.

Como faço a montagem sem comprometer a proteção IP67?

Use cabo dentro da faixa de 4 a 6 mm e siga a sequência e os apertos indicados na folha de dados. A proteção IP67 depende da montagem e do acoplamento corretos.

Quais cuidados devo tomar antes de energizar?

Confirme a pinagem na folha de dados, verifique a fixação dos condutores e assegure que tensão e corrente estejam dentro dos limites declarados. Faça inspeções e testes com o circuito desenergizado sempre que aplicável.
