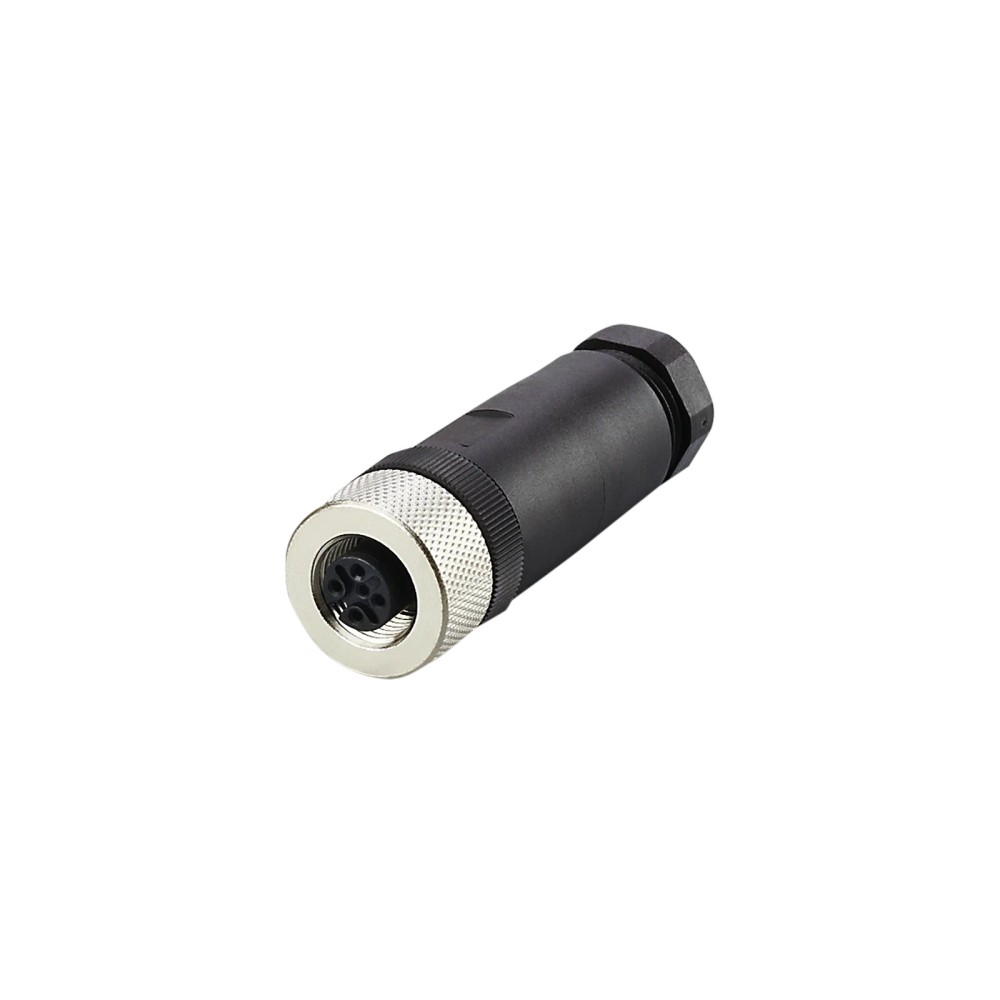

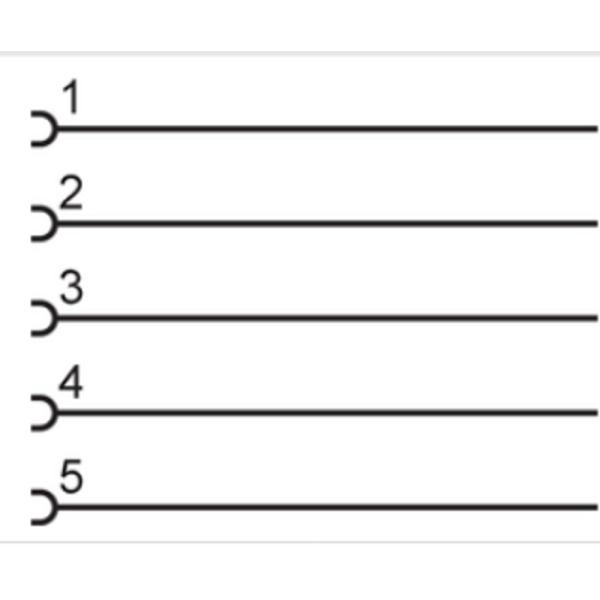

Soquete Confeccionável IFM M12

E11774 IFM - Soquete Confeccionável IFM M12 Automação Industrial 5 Pinos, IP68, Banhado a Ouro

Imagem meramente ilustrativa

R$ 191,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11774
EAN: 4021179039499
NCM do produto: 85369090

Destaques do Produto Conexão M12 reta...mais

Fechar menu

Saiba mais sobre: "E11774 IFM - Soquete Confeccionável IFM M12 Automação Industrial 5 Pinos, IP68, Banhado a Ouro"

Destaques do Produto

Conexão

M12 reta

Número de contatos

Codificação

Cabo

Ø 6 a 8 mm

Condutor

Até 0,75 mm²

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete Confeccionável IFM E11774 M12, 5 polos, codificação A, IP68, contatos banhados a ouro

O IFM E11774 é um soquete confeccionável para conexão em aplicações industriais e de automação. Possui conexão M12 reta, 5 contatos com revestimento dourado e grau de proteção IP68. A tensão de operação informada na ficha principal é inferior a 45 V AC; a ficha também registra valor inferior a 70 V DC. O componente é sem silicone e utiliza terminais parafusados.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Soquete confeccionável
Conexão	1 × M12, reto
Contatos	5, dourados
Codificação	A
Grau de proteção	IP68
Tensão de operação	< 45 V AC; a ficha também informa < 70 V DC
Terminais	Parafusados, para condutores de até 0,75 mm²
Diâmetro do cabo	Ø 6 a 8 mm
Temperatura ambiente	-25 a 100 °C
Material e dimensões	Invólucro PA; 20 × 20 × 46 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de uma conexão M12 reta com 5 contatos e codificação A, quando a interface correspondente e a pinagem forem confirmadas no equipamento.
Aplicações industriais e de automação que aceitem os limites elétricos, ambientais e de montagem informados para o componente.
Montagem em cabo com diâmetro externo de 6 a 8 mm e condutores de até 0,75 mm².

⚠ Considere outro se precisa de:

Não selecionar sem confirmar a codificação e a pinagem exigidas pelo equipamento: a ficha identifica este modelo como codificação A.
Não utilizar fora dos limites de tensão, seção de condutor, diâmetro de cabo e temperatura indicados na ficha.
Não presumir que o produto seja um cabo montado ou um conjunto com acessórios; ele é descrito como soquete confeccionável.

APLICAÇÕES E USO

Aplicação declarada: montagem de conexão em instalações industriais e de automação, respeitando a interface M12, a codificação A e os limites de cabo e condutor da ficha.
Possibilidade de uso: conexão de dispositivos com interface M12 de 5 polos. A aplicação concreta depende da pinagem e da compatibilidade elétrica do equipamento conectado.
A ficha informa grau de proteção IP68 e temperatura ambiente de -25 a 100 °C; consulte as condições de instalação do fabricante para validar o uso nessas condições.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM E11774 M12, 5 polos, codificação A, IP68, contatos banhados a ouro, verifique estes pontos:

Escolha o E11774 quando

A montagem exigir um soquete confeccionável M12 reto, de 5 contatos, codificação A, com cabo de Ø 6 a 8 mm e condutores de até 0,75 mm². Confirme também a tensão e a pinagem no projeto.

Procure outra especificação quando

A aplicação exigir outro número de contatos, codificação, geometria de conexão, diâmetro de cabo ou seção de condutor. A ficha disponível não identifica modelos alternativos específicos; consulte o catálogo IFM para selecionar uma referência compatível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Modelo	E11774	Referência do anúncio e part number prioritário.
Designação de modelo do catálogo	SDOGH050MSSFKPG	Designação associada ao registro do catálogo.
Tipo de produto	Soquete confeccionável	Componente para montagem de uma conexão em cabo.
Aplicação	Aplicações industriais e automação industrial	Uso declarado na ficha.
GTIN	4021179039499	Identificador comercial informado no anúncio.
NCM	8536.90.90	Classificação fiscal informada no catálogo.

Conexão e contatos
Conexão	1 × M12, reta	Geometria e interface mecânica indicadas na ficha.
Número de contatos	5	Quantidade de contatos do soquete.
Codificação	A	Padrão de codificação informado; confirme a correspondência com o dispositivo.
Material dos contatos	Dourado	Contatos com revestimento banhado a ouro.
Material do bloqueio/porca	Latão, niquelado	Material e acabamento declarados para o componente.

Dados elétricos e terminação
Tensão de operação AC	< 45 V AC	Valor informado nos dados prioritários do anúncio.
Tensão de operação DC	< 70 V DC	Valor adicional indicado na ficha técnica do catálogo.
Terminação elétrica	Terminais parafusados	Método de conexão dos condutores.
Seção do condutor	Até 0,75 mm²	Limite indicado para os terminais parafusados.
Capacidade de carga total	4 A	Valor informado para temperatura de até 40 °C.

Proteção e materiais
Grau de proteção	IP68	Grau de proteção declarado; a ficha fornecida não detalha condições de ensaio ou instalação.
Material do invólucro	PA	Material declarado para o corpo do conector.
Sem silicone	Sim	Característica indicada no anúncio e no catálogo.
Revestimento do cabo	Diâmetro externo de 6 a 8 mm	Intervalo de diâmetro informado para a montagem do cabo.

Condições ambientais
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura indicada na ficha.

Dados mecânicos e fornecimento
Dimensões	20 × 20 × 46 mm	Dimensões declaradas no catálogo.
Peso	29,9 g	Massa informada no catálogo.
Unidades por embalagem	1 peça	Quantidade indicada no registro do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação.

• A compatibilidade de sinal depende da pinagem, da codificação A e das especificações elétricas do dispositivo conectado.

Conexões

Elétrica Terminais parafusados para condutores de até 0,75 mm². A ficha principal informa tensão de operação inferior a 45 V AC; a ficha técnica complementar também registra inferior a 70 V DC. Verifique a pinagem e os limites elétricos do equipamento antes da ligação.

Processo 1 conexão M12 reta, 5 polos, codificação A. A ficha não identifica uma conexão de processo mecânica adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em cabo Ø 6 a 8 mm com condutores de até 0,75 mm²	✓	Essas dimensões e a terminação por parafusos constam na ficha do produto.
Equipamento com interface M12 de 5 polos e codificação A	✓	A interface mecânica corresponde à conexão indicada; a compatibilidade elétrica ainda depende da pinagem e dos limites do equipamento.
Equipamento que exige codificação diferente de A ou outro número de polos	✗	A ficha identifica o E11774 como M12, 5 polos, codificação A.
Aplicação com tensão acima dos limites informados	✗	A ficha informa menos de 45 V AC e também registra menos de 70 V DC; não há suporte para operação acima desses valores.
Aplicação que exige cabo fora do intervalo de Ø 6 a 8 mm ou condutores acima de 0,75 mm²	✗	Essas condições ficam fora das dimensões de cabo e da capacidade de conexão declaradas na ficha.

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM E11774 M12, 5 polos, codificação A, IP68, contatos banhados a ouro

Confirme que o equipamento correspondente utiliza conexão M12, 5 polos e codificação A.
Verifique a pinagem e os limites elétricos do circuito no datasheet do E11774 e na documentação do dispositivo.
Selecione um cabo com diâmetro externo entre 6 e 8 mm e condutores de até 0,75 mm².
Prepare o cabo e os condutores conforme as instruções do fabricante; a ficha fornecida não especifica comprimentos de decapagem.
Ligue cada condutor ao terminal correspondente, seguindo a pinagem documentada, e aperte os terminais conforme as instruções do fabricante.
Monte e inspecione o conector antes de energizar; confirme o assentamento das partes e a condição de vedação conforme o datasheet.

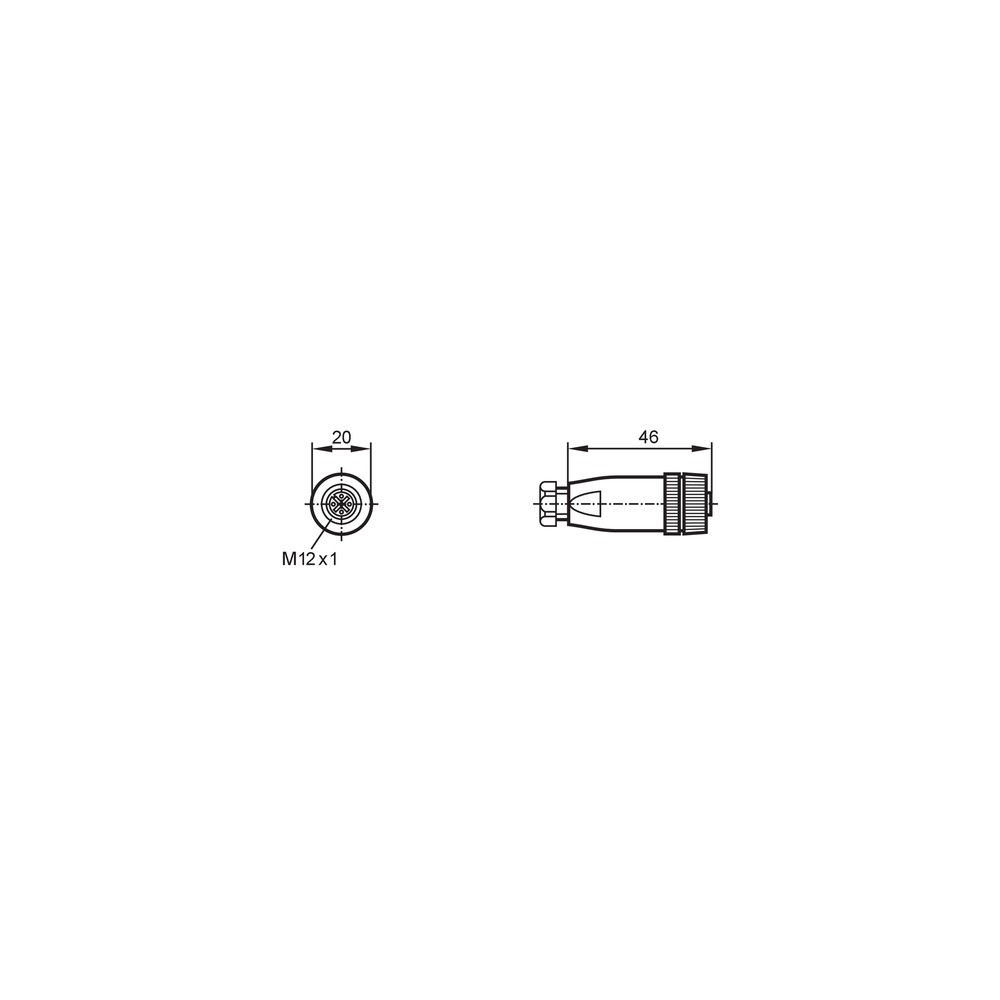

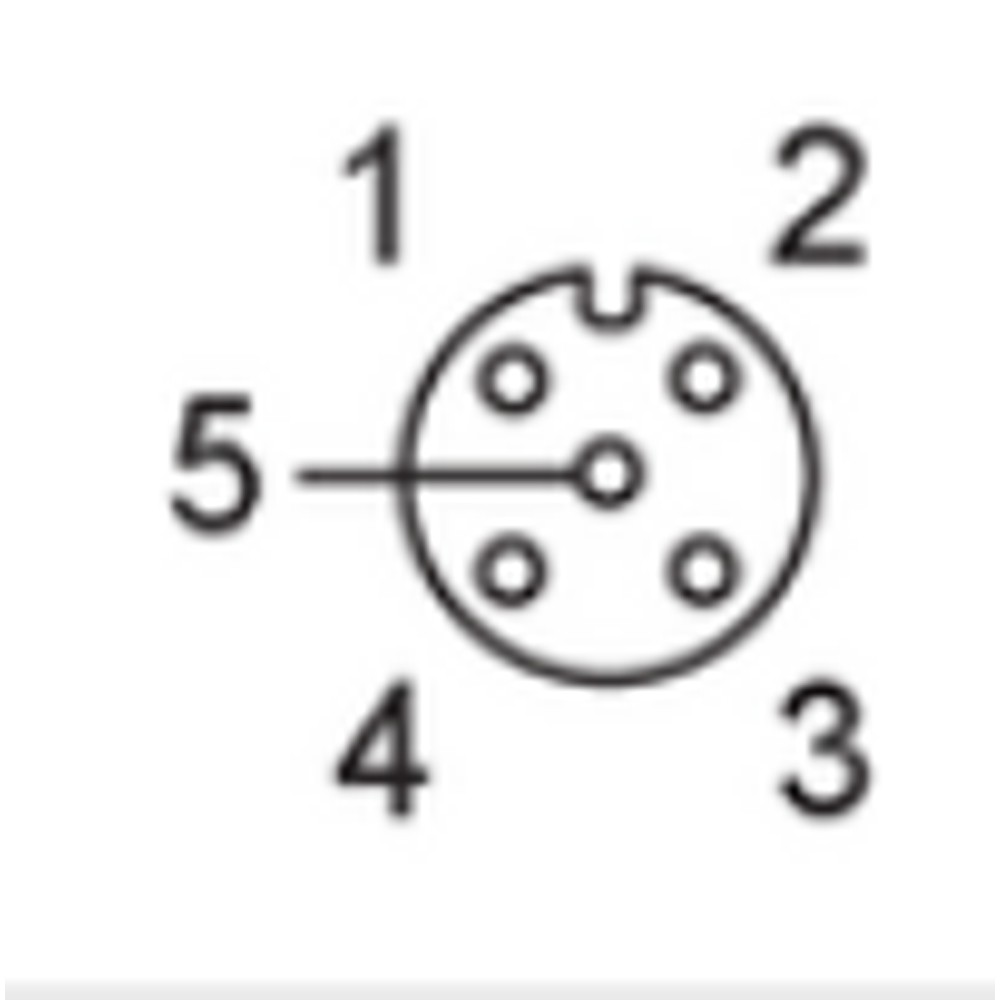

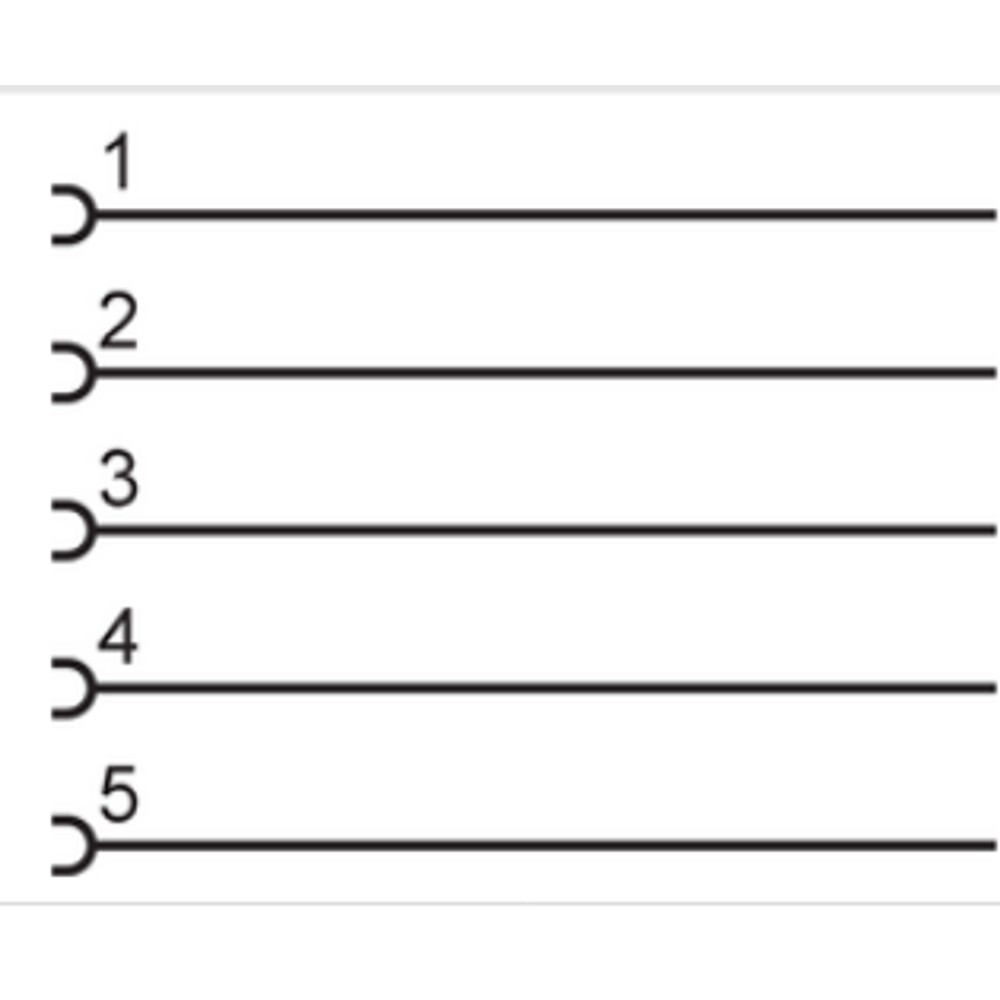

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não opera após a montagem.	Possível divergência entre a pinagem do cabo e a do dispositivo, ou incompatibilidade elétrica.	Compare a pinagem dos dois equipamentos com as respectivas documentações e verifique continuidade e tensão com o circuito desenergizado durante a inspeção.
O cabo não fica preso corretamente ou a montagem não fecha como esperado.	Diâmetro externo do cabo fora do intervalo de 6 a 8 mm ou condutores acima de 0,75 mm².	Meça o diâmetro externo do cabo e confira a seção dos condutores antes de refazer a montagem.
Há interrupção intermitente do sinal ao movimentar o cabo.	Possível aperto inadequado dos terminais parafusados ou conexão incorreta dos condutores.	Com o circuito desenergizado, inspecione a fixação dos condutores e confira cada ligação em relação à pinagem do equipamento.
Há indício de entrada de umidade na conexão.	Possível montagem incorreta ou vedação comprometida; a ficha identifica IP68, mas não detalha condições de montagem.	Inspecione o assentamento do conector e as condições de vedação indicadas pelo fabricante; não presuma o grau de proteção se a montagem não estiver conforme as instruções.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11774 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11774 e para que serve?

É um soquete confeccionável M12 para aplicações industriais e de automação. A ficha o identifica como modelo reto, com 5 contatos e codificação A.

O que acompanha o produto?

O catálogo informa uma peça por embalagem e descreve o item como soquete confeccionável. Não há indicação de cabo ou acessórios inclusos.

Esse soquete serve em qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: este modelo é de 5 polos e codificação A. Confirme também a pinagem e a compatibilidade elétrica do dispositivo.

Posso usar o E11774 com tensão acima de 45 V AC?

A ficha principal informa tensão de operação inferior a 45 V AC. Não use acima desse limite; a ficha complementar também registra menos de 70 V DC para operação em corrente contínua.

Esse produto serve para cabo com diâmetro maior que 8 mm?

A ficha informa diâmetro de cabo de 6 a 8 mm, portanto não declara compatibilidade com cabo acima de 8 mm. Verifique as especificações antes de selecionar outro cabo.

O que verificar se o sinal falha depois de montar o conector?

Confira primeiro a pinagem e a continuidade dos condutores. Verifique também se os terminais parafusados estão corretamente conectados e se a seção dos condutores não excede 0,75 mm².

O que pode causar entrada de umidade na conexão?

Uma montagem ou vedação incorreta pode comprometer a proteção da conexão. Inspecione o assentamento e siga as condições de montagem do datasheet; a ficha não detalha os parâmetros de ensaio do IP68.

É melhor comprar este soquete ou um cabo já montado?

O E11774 é indicado quando a montagem do soquete em cabo faz parte do processo e as dimensões do cabo atendem à ficha. Se a necessidade for um cabo montado, a ficha não informa que este produto seja fornecido nessa configuração.

Que cuidados devo ter ao instalar o E11774?

Confirme codificação, pinagem, tensão, diâmetro do cabo e seção dos condutores antes da montagem. Faça as ligações com o circuito desenergizado e consulte o datasheet para detalhes de instalação.

Posso usar o soquete em uma aplicação fora da faixa de temperatura informada?

A faixa indicada para temperatura ambiente é de -25 a 100 °C. Para condições fora desse intervalo, a ficha não confirma a adequação do produto.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da interface M12; deve corresponder à codificação do dispositivo conectado. (Ref.: Codificação A)

IP68

Grau de proteção declarado para o produto; as condições específicas de ensaio e montagem devem ser consultadas no datasheet. (Ref.: Grau de proteção IP68)

Terminal parafusado

Tipo de terminação em que o condutor é fixado por parafuso no terminal. (Ref.: Terminais parafusados, até 0,75 mm²)

Condutor

Fio ou cabo que conduz eletricidade e é ligado ao terminal do soquete. (Ref.: Seção de até 0,75 mm²)

Contato banhado a ouro

Contato elétrico com revestimento dourado, conforme especificado para este modelo. (Ref.: Contatos, 5, dourados)
