Conector Plugável M12 IFM E11770

Pré-visualizar: E11770 IFM - Conector Plugável M12 IFM Automação Industrial IP68 5 Polos Ouro

E11770 IFM - Conector Plugável M12 IFM Automação Industrial IP68 5 Polos Ouro

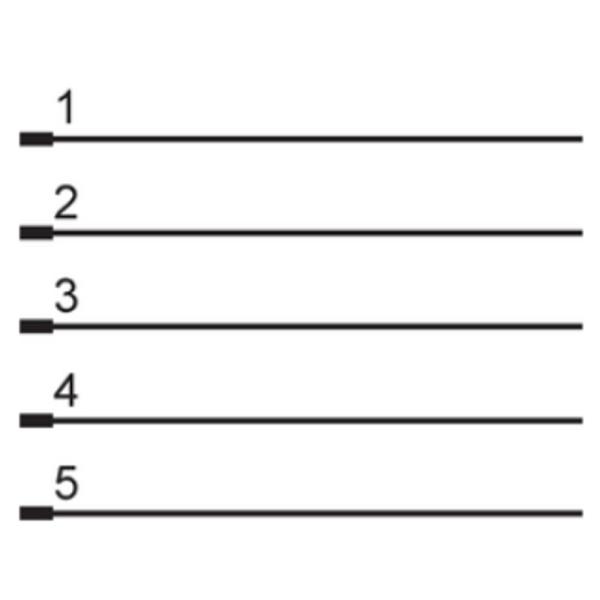

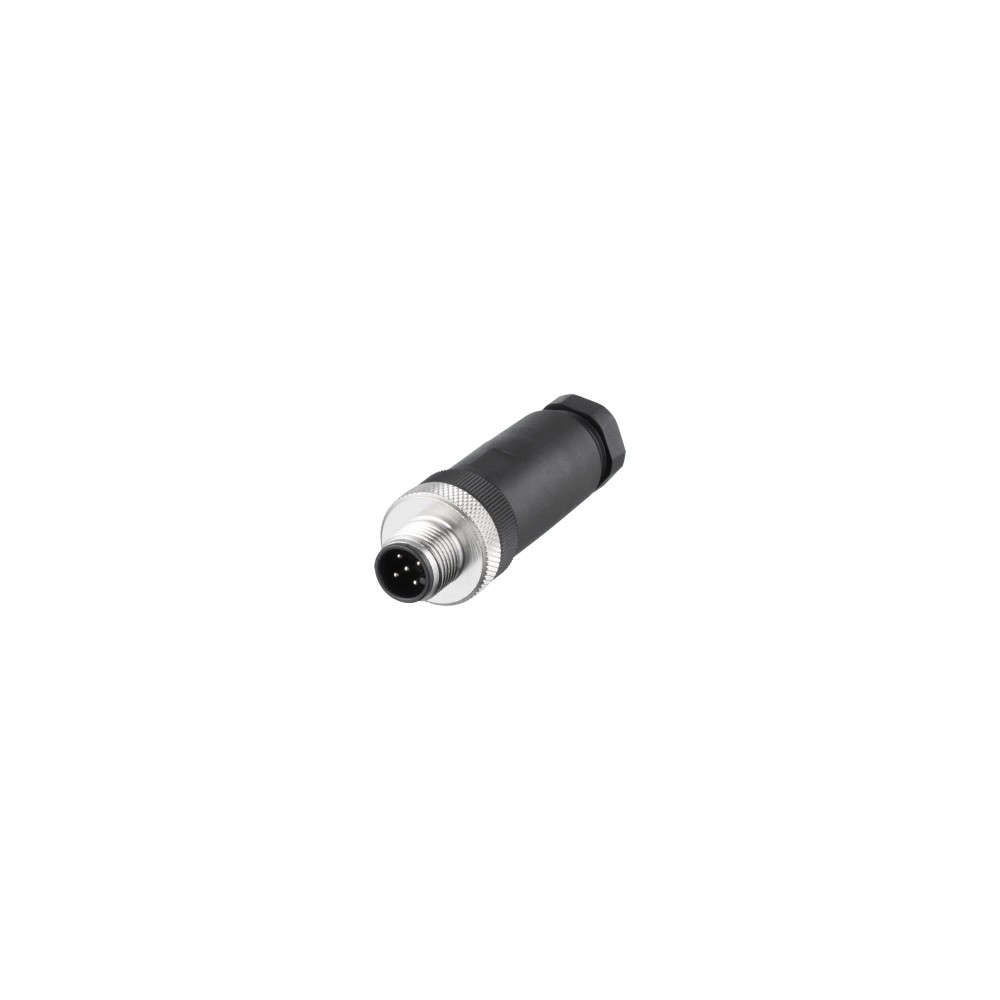

Imagem meramente ilustrativa

R$ 177,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11770
EAN: 4021179039451
NCM do produto: 85369090

Destaques do Produto Interface M12 reto,...mais

Fechar menu

Saiba mais sobre: "E11770 IFM - Conector Plugável M12 IFM Automação Industrial IP68 5 Polos Ouro"

Destaques do Produto

Interface

M12 reto, codificação A

Número de polos

Tensão

Inferior a 125 V AC

Corrente

Capacidade total de 4 A, na condição de até 40 °C

Cabo

Ø 6...8 mm; terminais parafusados até 0,75 mm²

Proteção e materiais especiais

IP68; sem silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11770 IFM - Conector Plugável M12 reto, 5 polos, contatos dourados, IP68

O IFM E11770 é um conector plugável reto M12 de 5 polos, destinado a conexões em aplicações industriais e de automação. Possui contatos banhados a ouro, grau de proteção IP68 e construção sem silicone. Opera com tensão inferior a 125 V AC e admite capacidade de carga total de 4 A nas condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E11770
Tipo	Conector plugável M12 reto
Conexão e codificação	1 x M12, codificação A
Contatos	5, dourados
Tensão de operação	< 125 V AC
Capacidade de carga total	4 A; condição indicada: até 40 °C
Grau de proteção	IP68
Conexão elétrica	Terminais parafusados; seção indicada até 0,75 mm²
Faixa de diâmetro do cabo	Ø 6...8 mm
Dimensões e peso	20 x 20 x 52 mm; 26,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam um conector plugável M12 reto, codificação A e 5 contatos.
Montagens compatíveis com terminais parafusados e cabo com diâmetro externo de 6 a 8 mm.
Instalações cujos requisitos elétricos respeitem a tensão inferior a 125 V AC e a capacidade total de 4 A nas condições indicadas.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 de codificação A ou exigir outra quantidade de contatos; a compatibilidade mecânica e a pinagem devem ser confirmadas no equipamento e no datasheet.
Não utilizar fora dos limites elétricos informados pelo fabricante. A ficha não especifica compatibilidade com protocolos, pinagem de sinais ou uma aplicação de dispositivo particular.

APLICAÇÕES E USO

Aplicação declarada: conexões em aplicações industriais e de automação industrial; respeitar a interface M12 codificação A, os 5 contatos e os limites elétricos informados.
Possibilidade de uso em montagem com cabo de Ø 6...8 mm e terminais parafusados, desde que a seção do condutor não exceda 0,75 mm² e a instalação corresponda à pinagem definida pelo equipamento e pelo datasheet.
Para exposição a líquidos ou outras condições ambientais, considerar a classificação IP68 sem presumir profundidade, duração ou condições de imersão não informadas na ficha.

COMO ESCOLHER

Antes de comprar o E11770 IFM - Conector Plugável M12 reto, 5 polos, contatos dourados, IP68, verifique estes pontos:

Escolha o E11770 quando

A aplicação exigir um conector M12 reto, codificação A, com 5 contatos, terminação por parafusos e cabo de Ø 6...8 mm, respeitando os limites de tensão e corrente informados.

Verifique outro conector quando

A interface, codificação, número de contatos, método de terminação ou diâmetro do cabo exigido pela instalação diferir das características listadas. Confirme também pinagem e requisitos do equipamento no datasheet antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	E11770	Identificação do produto IFM.
Tipo de produto	Conector plugável	Classificação informada na ficha.
Aplicação	Aplicações industriais / automação industrial	Uso declarado no cadastro do produto.
Marca	IFM	Marca informada no anúncio.
SKU	E11770	Código do produto no anúncio.
GTIN	4021179039451	Identificador comercial informado.
Part number do anúncio	E11770	Código apresentado nos dados primários do anúncio.

Dados elétricos
Tensão de operação	< 125 V AC	Limite informado nos dados primários do anúncio.
Capacidade de carga total	4 A; condição indicada: até 40 °C	Valor de carga total conforme atributo da ficha; observar a condição térmica indicada.
Terminação dos condutores	Terminais parafusados	Método de conexão elétrica informado.
Seção de condutor	Até 0,75 mm²	Limite indicado para os terminais parafusados.

Conexão
Conexão do conector	1 x M12, reto	Formato e interface mecânica informados.
Codificação	A	Codificação da conexão M12; confirmar correspondência com a porta do dispositivo.
Número e acabamento dos contatos	5 contatos, dourados	Quantidade e acabamento especificados.
Diâmetro do cabo	Ø 6...8 mm	Faixa indicada para o revestimento do cabo.

Condições ambientais e características especiais
Grau de proteção	IP68	Grau declarado na ficha; as condições específicas de ensaio e aplicação devem ser consultadas no datasheet.
Temperatura ambiente	-25...100 °C	Faixa informada nos atributos do produto.
Sem silicone	Sim	Característica especial informada.

Dados mecânicos e materiais
Dimensões	20 x 20 x 52 mm	Dimensões informadas no cadastro do produto.
Peso	26,5 g	Peso informado nos atributos do catálogo.
Material do invólucro	PA	Material declarado para o corpo do conector.
Material da porca de bloqueio	Latão, niquelado	Material indicado para o bloqueio.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Terminação por terminais parafusados, seção indicada até 0,75 mm². Conector M12 reto, codificação A, com 5 contatos dourados. Tensão de operação informada: < 125 V AC; capacidade de carga total: 4 A na condição indicada de até 40 °C. A ficha não identifica protocolos nem atribuição de sinais aos contatos.

Processo Conexão elétrica M12; 1 x M12 reto, codificação A. Não há conexão de processo especificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 codificada A, 5 contatos e requisitos elétricos dentro dos limites do produto	✓	A ficha informa M12 reto, codificação A, 5 contatos, tensão inferior a 125 V AC e capacidade total de 4 A na condição indicada.
Equipamento que exige outra codificação M12 ou outro número de contatos	✗	A configuração física informada é M12 codificação A com 5 contatos; outra configuração não corresponde à especificação do produto.
Instalação com cabo de Ø 6...8 mm e terminação por parafusos, com seção de condutor até 0,75 mm²	✓	Essas características estão indicadas na ficha técnica do produto.
Aplicação que depende de protocolo de comunicação ou pinagem específica não confirmada	✗	A ficha disponível não identifica protocolos nem a atribuição de sinais dos contatos; a correspondência deve ser validada com o datasheet e o equipamento conectado.

INSTALAÇÃO

Como instalar o E11770 IFM - Conector Plugável M12 reto, 5 polos, contatos dourados, IP68

Desenergize o circuito e confirme os requisitos elétricos do equipamento antes de iniciar a montagem.

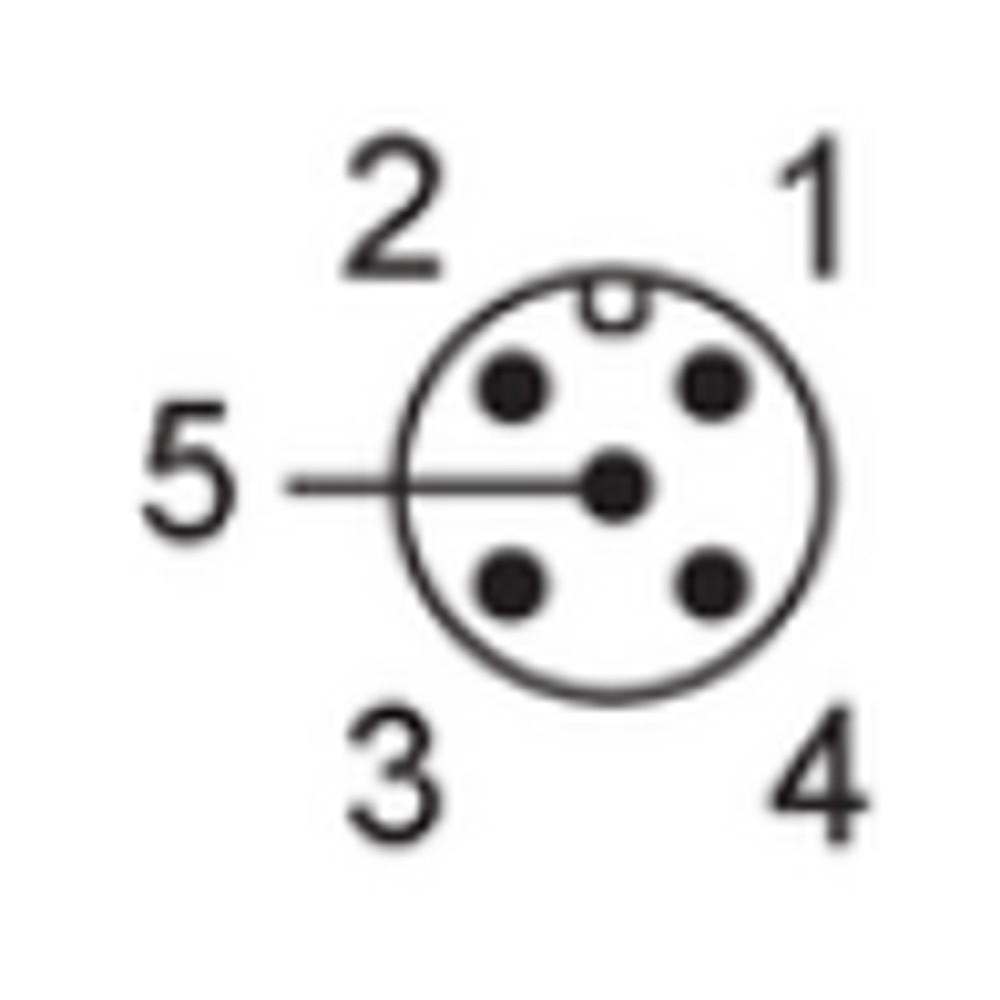

Confira se a porta ou o componente correspondente utiliza conexão M12 codificada A e 5 contatos.
Verifique que o cabo tenha diâmetro externo entre 6 e 8 mm e que os condutores sejam compatíveis com os terminais parafusados, até 0,75 mm².

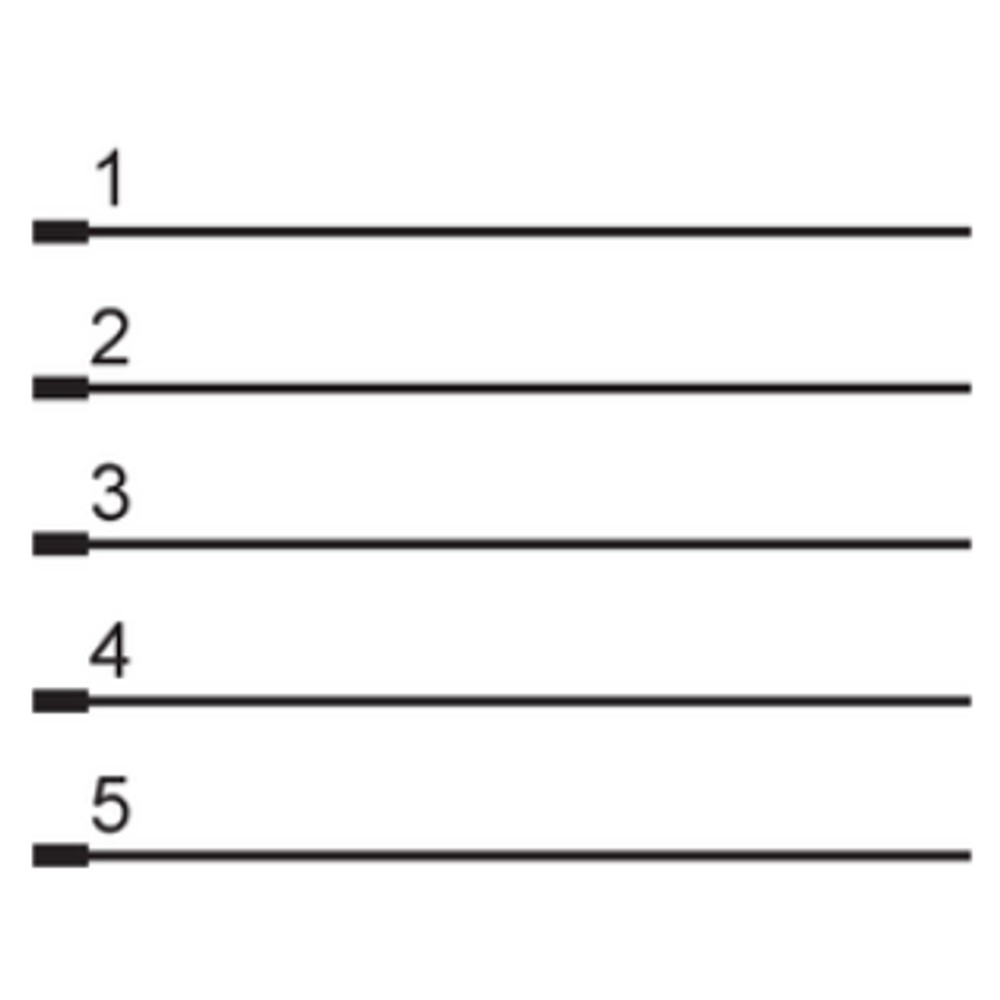

Prepare os condutores e conecte-os conforme a pinagem documentada pelo fabricante do equipamento e pelo datasheet; não deduza a função dos contatos apenas pela quantidade de polos.
Monte e aperte as terminações e o bloqueio conforme as instruções do fabricante, sem aplicar valores de torque não especificados nesta ficha.
Antes de energizar, inspecione a montagem e confirme a compatibilidade elétrica e mecânica; valide a vedação segundo as instruções do fabricante para a condição de uso.

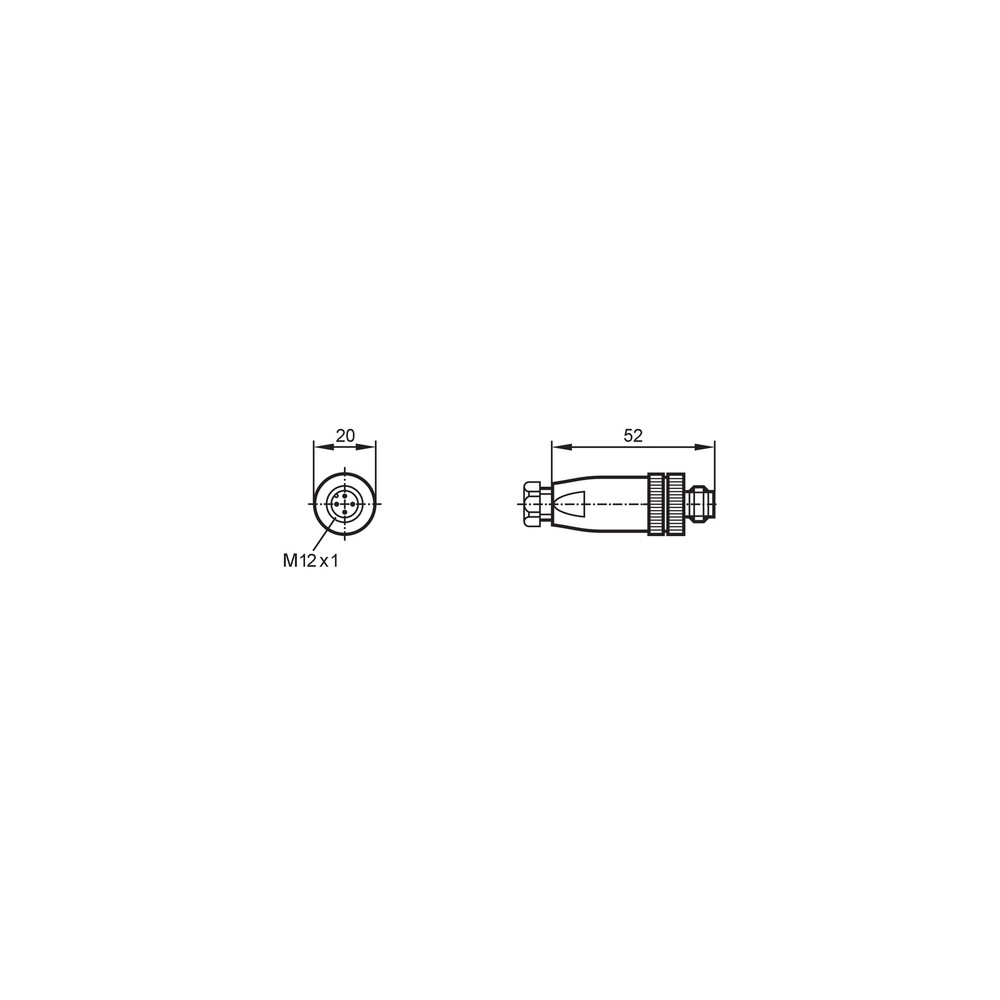

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece sinal ou alimentação.	Possível incompatibilidade de pinagem, conexão incorreta nos terminais ou interface diferente da M12 codificada A.	Desenergize o circuito e compare a pinagem exigida pelo equipamento com o datasheet; confira a codificação e a continuidade das conexões.
A conexão apresenta falha intermitente.	Possível condutor solto nos terminais parafusados ou montagem inadequada do cabo.	Com o circuito desenergizado, inspecione a fixação dos condutores e confirme seção e diâmetro do cabo dentro dos valores especificados.
Há aquecimento ou interrupção durante a operação.	Possível carga total acima do limite informado ou operação fora das condições elétricas e térmicas aplicáveis.	Meça a corrente do circuito e compare com a capacidade total de 4 A na condição indicada de até 40 °C; verifique também a tensão de operação.
É observada entrada de umidade na conexão montada.	Possível montagem ou vedação incompatível com as condições de uso; o grau IP68 do produto não confirma, por si só, qualquer condição específica de imersão.	Inspecione o acoplamento e a montagem e consulte o datasheet para os requisitos e condições de proteção aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11770 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11770 e para que serve?

É um conector plugável M12 reto de 5 polos para conexões em aplicações industriais e de automação. A ficha informa codificação A e terminação por parafusos.

Com quais conectores ou dispositivos ele é compatível?

A interface indicada é M12 codificação A, com 5 contatos. A ficha não identifica dispositivos ou protocolos específicos; confirme pinagem e requisitos elétricos no datasheet e no equipamento.

O que vem junto com o conector?

O cadastro informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele serve para conexão M12 com outra codificação ou quantidade de polos?

A especificação do E11770 é M12 codificação A com 5 contatos. Para outra codificação ou quantidade de polos, a correspondência não está indicada e deve ser verificada antes da compra.

Posso usar o E11770 em uma aplicação que exige mais de 4 A?

A ficha informa capacidade de carga total de 4 A na condição indicada de até 40 °C. Não use essa informação como confirmação para correntes acima do limite.

O equipamento não funciona depois da montagem; o que devo verificar antes de trocar o conector?

Verifique primeiro se a pinagem corresponde ao equipamento e se os condutores estão corretamente presos nos terminais. Confira também a codificação da interface e a continuidade do circuito com a alimentação isolada.

A conexão está falhando de forma intermitente; qual pode ser a causa?

Uma causa possível é a fixação inadequada de um condutor nos terminais parafusados. Com o circuito desenergizado, inspecione as terminações e confirme que cabo e condutores atendem às dimensões indicadas.

Devo comprar este conector ou procurar um conjunto com cabo?

O E11770 é identificado como conector plugável com terminais parafusados e não há cabo ou kit listado como incluso. Se a instalação exigir um conjunto pré-montado com cabo, verifique um produto cuja ficha confirme esse fornecimento.

Como seleciono o cabo e faço a instalação?

A ficha indica cabo com diâmetro externo de 6 a 8 mm e terminais parafusados para condutores de até 0,75 mm². Siga a pinagem do datasheet e do equipamento conectado; não presuma a função dos contatos.

O conector pode ser usado em qualquer condição de imersão por ser IP68?

A ficha informa grau de proteção IP68, mas não detalha duração, profundidade ou condições específicas de imersão. Consulte o datasheet e confirme a montagem para a condição real de aplicação.

GLOSSÁRIO TÉCNICO

M12

Interface de conexão circular de 12 mm, identificada na ficha como conexão do E11770.

Codificação A

Configuração de chaveamento da conexão M12; deve corresponder à interface do dispositivo conectado.

IP68

Grau de proteção declarado para o produto; as condições específicas de ensaio e uso devem ser verificadas no datasheet.

Contato banhado a ouro

Acabamento indicado para os cinco contatos do conector.

Terminal parafusado

Método de terminação em que o condutor é fixado por parafuso; a ficha indica seção até 0,75 mm².
