Conector M12 Reto IFM E11770

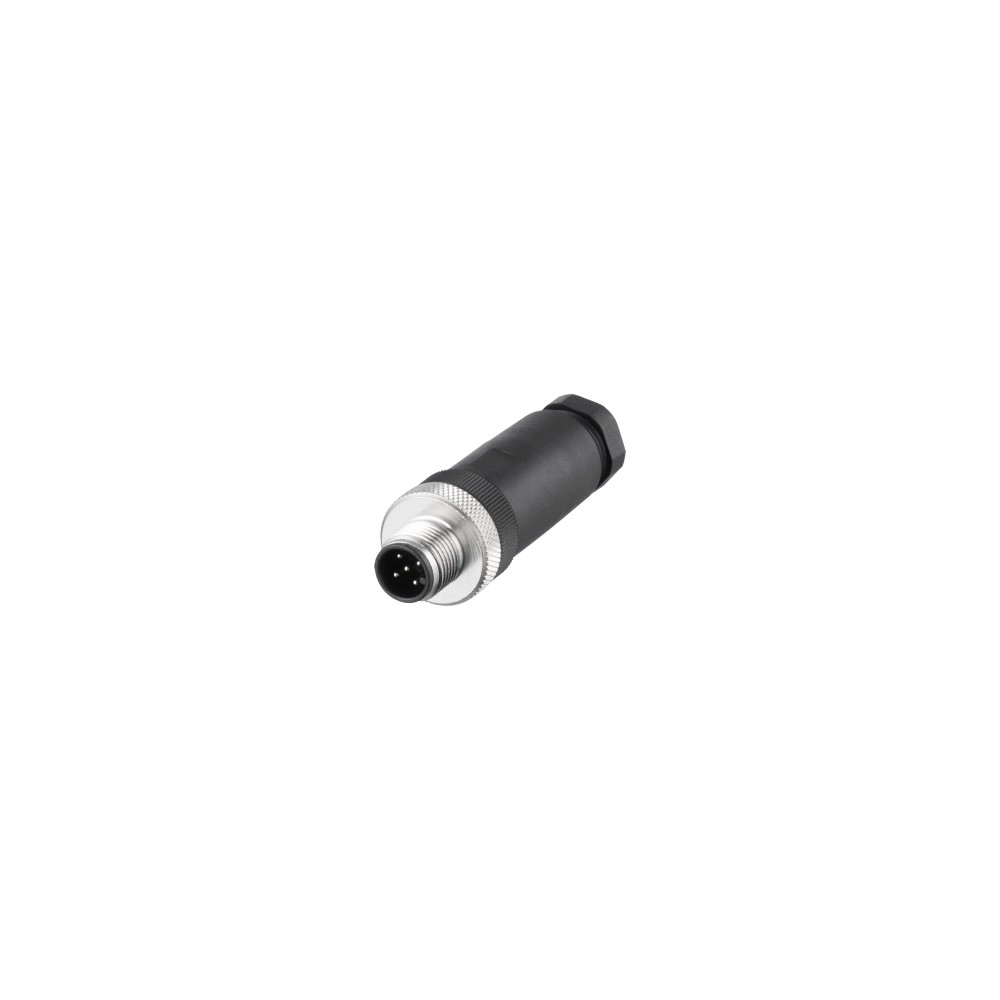

Pré-visualizar: E11770 IFM - Conector M12 Reto IFM Automação Industrial IP68, 5 Polos, Ouro

E11770 IFM - Conector M12 Reto IFM Automação Industrial IP68, 5 Polos, Ouro

Imagem meramente ilustrativa

R$ 177,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11770
EAN: 4021179039451
NCM do produto: 85369090

Destaques do Produto Tipo Conector M12...mais

Fechar menu

Saiba mais sobre: "E11770 IFM - Conector M12 Reto IFM Automação Industrial IP68, 5 Polos, Ouro"

Destaques do Produto

Tipo

Conector M12 reto plugável

Polos e codificação

5 polos, codificação A

Tensão

< 125 V AC

Corrente total

4 A até 40 °C

Proteção e contatos

IP68; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11770 IFM — Conector M12 reto plugável, 5 polos, contatos banhados a ouro, IP68

O IFM E11770 é um conector M12 reto plugável para conexões em aplicações industriais e de automação. Possui 5 contatos com banho de ouro, codificação A e grau de proteção IP68. Sua tensão de operação é inferior a 125 V AC, e a conexão elétrica utiliza terminais parafusados.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo / SKU	E11770
Conexão	1 × M12, reta, codificação A
Contatos	5, banhados a ouro
Tensão de operação	< 125 V AC
Capacidade de carga total	4 A (até 40 °C)
Grau de proteção	IP68
Conexão elétrica	Terminais parafusados; seção indicada: até 0,75 mm²
Dimensões	20 × 20 × 52 mm
Temperatura ambiente	−25…100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam interface M12 reta, codificação A e 5 contatos, desde que os requisitos elétricos e mecânicos do conjunto sejam compatíveis.
Aplicações em que sejam requeridos terminais parafusados e grau de proteção IP68, observadas as condições de montagem e uso do fabricante.

⚠ Considere outro se precisa de:

Não selecione para uma aplicação cuja tensão exceda o limite informado de < 125 V AC.
Não trate a conexão M12, por si só, como confirmação de compatibilidade elétrica: confira codificação, número de contatos e pinagem do dispositivo correspondente.

APLICAÇÕES E USO

Aplicação declarada: conexões em aplicações industriais e de automação industrial; validar a interface M12, a codificação, a pinagem e os limites elétricos do equipamento conectado.
Possibilidade de uso: ligação por terminais parafusados em montagem com cabo de Ø 6…8 mm, conforme os atributos disponíveis. A ficha não identifica um dispositivo ou protocolo específico compatível.
Para ambientes que exijam IP68, verificar no datasheet as condições de montagem e uso correspondentes; a classificação não substitui a instalação correta.

COMO ESCOLHER

Antes de comprar o E11770 IFM — Conector M12 reto plugável, 5 polos, contatos banhados a ouro, IP68, verifique estes pontos:

Escolha o E11770 quando

A instalação requerer um conector M12 reto plugável, de codificação A e 5 contatos, com ligação por terminais parafusados, tensão inferior a 125 V AC e carga total de até 4 A a 40 °C.

Procure outra configuração quando

O equipamento exigir outro número de polos, outra codificação, tensão fora do limite informado, corrente acima da capacidade indicada ou uma conexão diferente. Confirme os requisitos do equipamento e a documentação do fabricante antes de substituir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Plugável IFM E11770	Identificação do produto na ficha do anúncio.
Tipo de produto	Plugável	Classificação indicada nos dados do produto.
Aplicação	Aplicações industriais / automação industrial	Aplicação descrita na ficha; não identifica equipamentos específicos.
Marca	IFM	Fabricante informado no anúncio.
SKU / part number	E11770	Código do produto informado na fonte primária.
GTIN	4021179039451	Identificador comercial informado na ficha.
NCM	8536.90.90	Classificação fiscal presente nos dados do catálogo.

Dados elétricos
Tensão de operação	< 125 V AC	Limite informado na fonte primária do anúncio.
Capacidade de carga total	4 A até 40 °C	Valor indicado no catálogo; observar a condição de temperatura.
Terminação elétrica	Terminais parafusados; seção indicada até 0,75 mm²	Característica de conexão elétrica indicada no catálogo; consulte o datasheet para detalhes de montagem.
Revestimento do cabo	Ø 6…8 mm	Faixa indicada no catálogo para o revestimento do cabo.

Conexão do conector
Conexão	1 × M12, reta	Formato e interface indicados na ficha técnica do catálogo.
Codificação	A	Codificação informada para a conexão M12.
Número e acabamento dos contatos	5 contatos, dourados	O anúncio informa 5 polos e contatos banhados a ouro.
Corpo	PA	Material informado para o corpo do conector.
Bloqueio / porca	Latão, niquelado	Material indicado para o bloqueio e para a porca no catálogo.

Proteção e características especiais
Grau de proteção	IP68	Classificação declarada na ficha; condições e método de instalação devem ser consultados na documentação do fabricante.
Livre de silicone	Sim	Característica declarada no anúncio.
Contatos banhados a ouro	Sim	Característica declarada no anúncio.

Condições ambientais
Temperatura ambiente	−25…100 °C	Faixa indicada no catálogo.

Dados mecânicos
Dimensões	20 × 20 × 52 mm	Dimensões cadastradas para o produto.
Peso	26,5 g	Peso informado no catálogo.
Material do invólucro	PA	Material indicado nos atributos do catálogo.
Material da porca	Latão, niquelado	Material indicado nos atributos do catálogo.
Unidades por embalagem	1 peça	Quantidade cadastrada por embalagem; não especifica acessórios adicionais.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A interface M12 não confirma, isoladamente, compatibilidade com um protocolo ou dispositivo específico.

Conexões

Elétrica Terminais parafusados, seção indicada até 0,75 mm²; revestimento de cabo indicado para Ø 6…8 mm. Tensão de operação informada: < 125 V AC. Capacidade de carga total: 4 A até 40 °C. Verifique a pinagem no datasheet e no dispositivo a conectar.

Processo Conexão elétrica M12 reta, codificação A, com 5 contatos. A ficha não especifica uma conexão de processo mecânica além da interface do conector.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M12 codificação A e 5 contatos, cuja pinagem e requisitos elétricos correspondam ao conector.	✓	A ficha identifica conexão M12 reta, codificação A e 5 contatos; a correspondência da pinagem deve ser confirmada no datasheet do dispositivo.
Circuito com tensão inferior a 125 V AC e carga total de até 4 A a 40 °C.	✓	Esses limites constam dos dados técnicos disponíveis; confirme as condições reais de operação.
Aplicação com tensão que não atende ao limite informado de < 125 V AC.	✗	A aplicação ultrapassa ou não corresponde à tensão de operação indicada para o produto.
Equipamento com outro número de polos ou codificação diferente.	✗	A interface mecânica e a configuração de contatos podem não corresponder; a ficha especifica M12, codificação A, 5 contatos.
Uso em que seja exigido um protocolo de comunicação específico, sem confirmação da pinagem e da compatibilidade do dispositivo.	✗	A ficha não declara protocolo nem compatibilidade com dispositivos específicos.

INSTALAÇÃO

Como instalar o E11770 IFM — Conector M12 reto plugável, 5 polos, contatos banhados a ouro, IP68

Desenergize o circuito e confirme os limites elétricos previstos para a aplicação.
Verifique se o equipamento tem interface M12 compatível em formato, codificação A e número de contatos.
Consulte o datasheet e confirme a pinagem do conector em relação ao dispositivo antes de ligar os condutores.
Prepare o cabo conforme as instruções do fabricante; a ficha indica Ø 6…8 mm para o revestimento e terminais parafusados.
Conecte os condutores aos terminais correspondentes, respeitando a pinagem e os limites indicados pelo fabricante.
Monte e confira o acoplamento e a vedação de acordo com as instruções do fabricante; inspecione a conexão antes de energizar.

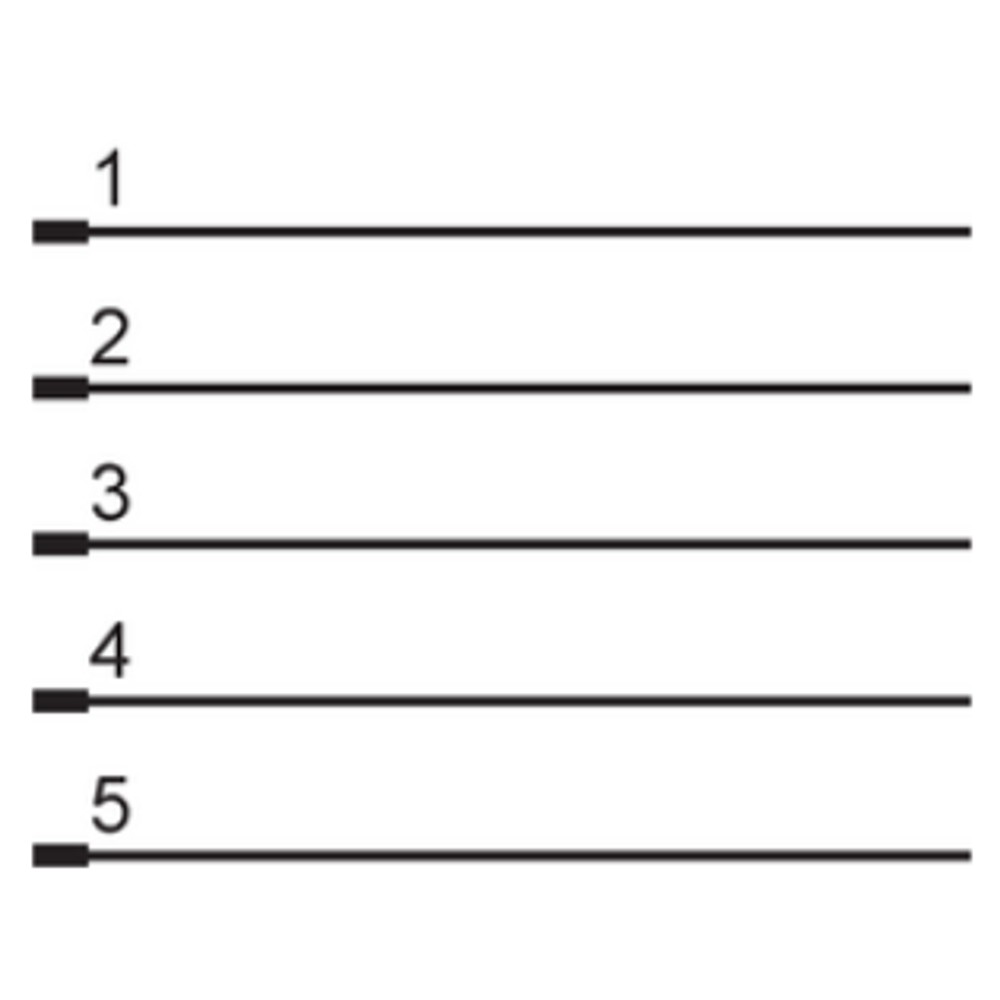

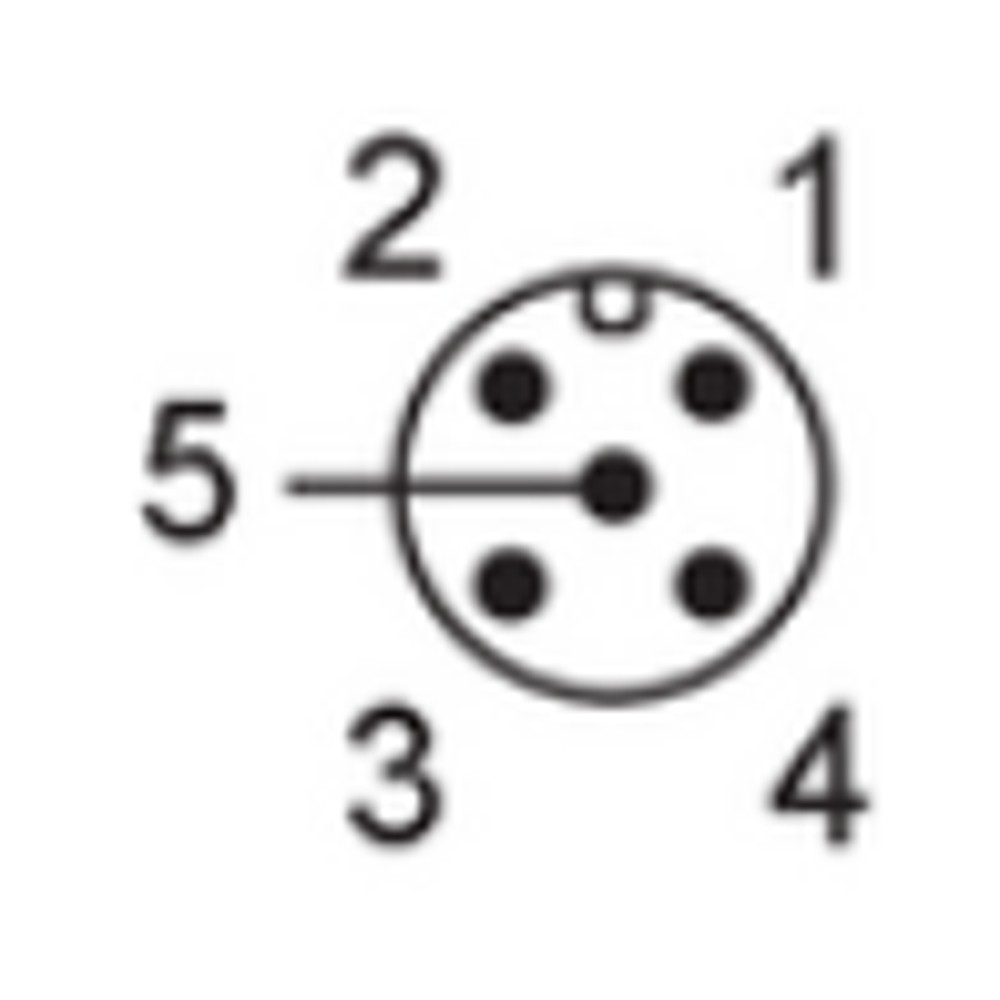

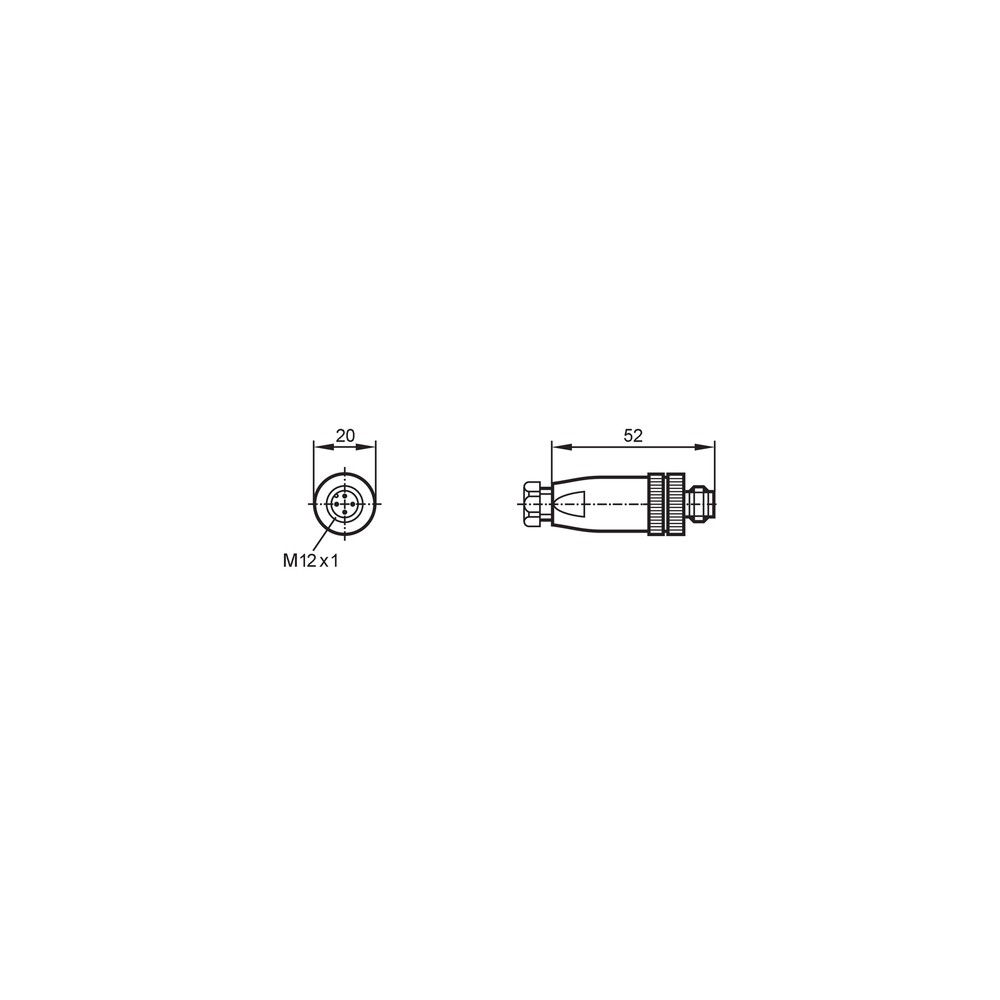

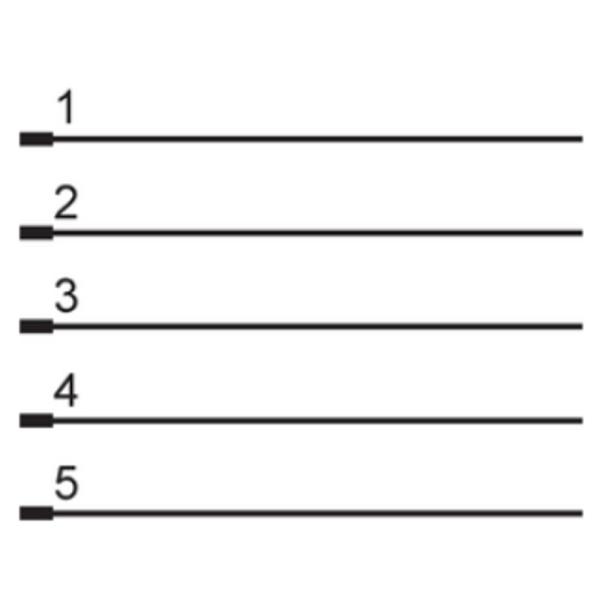

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não funciona após a instalação.	Possível incompatibilidade de pinagem, codificação ou número de contatos entre o conector e o dispositivo.	Compare a codificação, os contatos e a pinagem do E11770 com o esquema do dispositivo e o datasheet do fabricante.
A ligação apresenta interrupção ou funcionamento intermitente.	Possível condutor solto ou ligação incorreta nos terminais parafusados.	Com o circuito desenergizado, inspecione a conexão dos condutores e confira se cada um está no terminal previsto pelo esquema.
A montagem do cabo não se ajusta corretamente ao conector.	Diâmetro do revestimento do cabo fora da faixa indicada ou preparação incompatível com as instruções do fabricante.	Confira se o cabo tem revestimento de Ø 6…8 mm e compare o procedimento de montagem com o datasheet.
A conexão não atende ao requisito elétrico da aplicação.	Tensão ou carga do circuito incompatível com os limites informados para o produto.	Meça ou confirme as condições do circuito e compare-as com < 125 V AC e 4 A até 40 °C antes de recolocar o conjunto em operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E11770, PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11770 e para que serve?

É um conector M12 reto plugável, de codificação A e 5 contatos, destinado a conexões em aplicações industriais e de automação. A compatibilidade com um equipamento depende também da pinagem e dos requisitos elétricos.

O que acompanha o E11770?

A ficha informa uma unidade por embalagem. Não há acessórios incluídos especificados nos dados disponíveis.

O E11770 é indicado para qualquer equipamento com conexão M12?

Não necessariamente. Confirme codificação, número de contatos, pinagem e requisitos elétricos do equipamento; a ficha não declara compatibilidade universal nem protocolo específico.

Posso usar este conector em uma aplicação acima de 125 V AC?

A ficha informa tensão de operação inferior a 125 V AC. Não selecione o produto para uma tensão que exceda esse limite.

O E11770 serve para uma conexão M12 com outra codificação ou outro número de polos?

A configuração informada é M12, codificação A, com 5 contatos. Para outra codificação ou quantidade de contatos, escolha uma configuração que corresponda à interface do equipamento.

O equipamento não funciona depois que conectei o E11770; o que verifico antes de trocar?

Confira primeiro se a pinagem, a codificação e a quantidade de contatos correspondem ao esquema do equipamento. Com o circuito desenergizado, verifique também se os condutores estão corretamente fixados nos terminais.

A conexão está intermitente; o que pode estar acontecendo?

Uma possível causa é um condutor solto ou ligado ao terminal incorreto. Desenergize o circuito e compare a ligação com o esquema do fabricante antes de substituir o conector.

É melhor comprar este conector ou escolher outra versão?

Escolha o E11770 se a aplicação exigir M12 reto, codificação A, 5 contatos e terminais parafusados dentro dos limites elétricos indicados. Se a interface, a pinagem ou os limites forem diferentes, procure uma versão que corresponda a esses requisitos.

Como faço a instalação do E11770?

Desenergize o circuito, confirme a pinagem no datasheet e conecte os condutores aos terminais correspondentes. Verifique também a faixa de Ø 6…8 mm indicada para o revestimento do cabo e siga as instruções de montagem do fabricante.

Preciso conferir mais algum dado antes de especificar o conector?

Sim. Além da interface M12, confirme a corrente total, a tensão, a temperatura de operação e as condições de instalação pertinentes. Consulte o datasheet do fabricante para detalhes que não estejam descritos na ficha do anúncio.

GLOSSÁRIO TÉCNICO

M12

Interface de conexão circular indicada para este produto como 1 × M12. (Ref.: conexão do conector)

Codificação A

Configuração de codificação indicada para a conexão M12; deve corresponder à interface do dispositivo conectado. (Ref.: codificação A)

IP68

Grau de proteção declarado para o produto; consulte o fabricante para as condições de montagem e ensaio aplicáveis. (Ref.: grau de proteção IP68)

Terminal parafusado

Tipo de terminação elétrica em que os condutores são fixados por parafusos. (Ref.: terminais parafusados, seção até 0,75 mm²)

Contato banhado a ouro

Contato com acabamento em ouro, característica indicada para os 5 contatos do produto. (Ref.: contatos dourados)
