Sobre o Soquete confeccionável IFM E11714 M12 angular, 5 polos, IP67

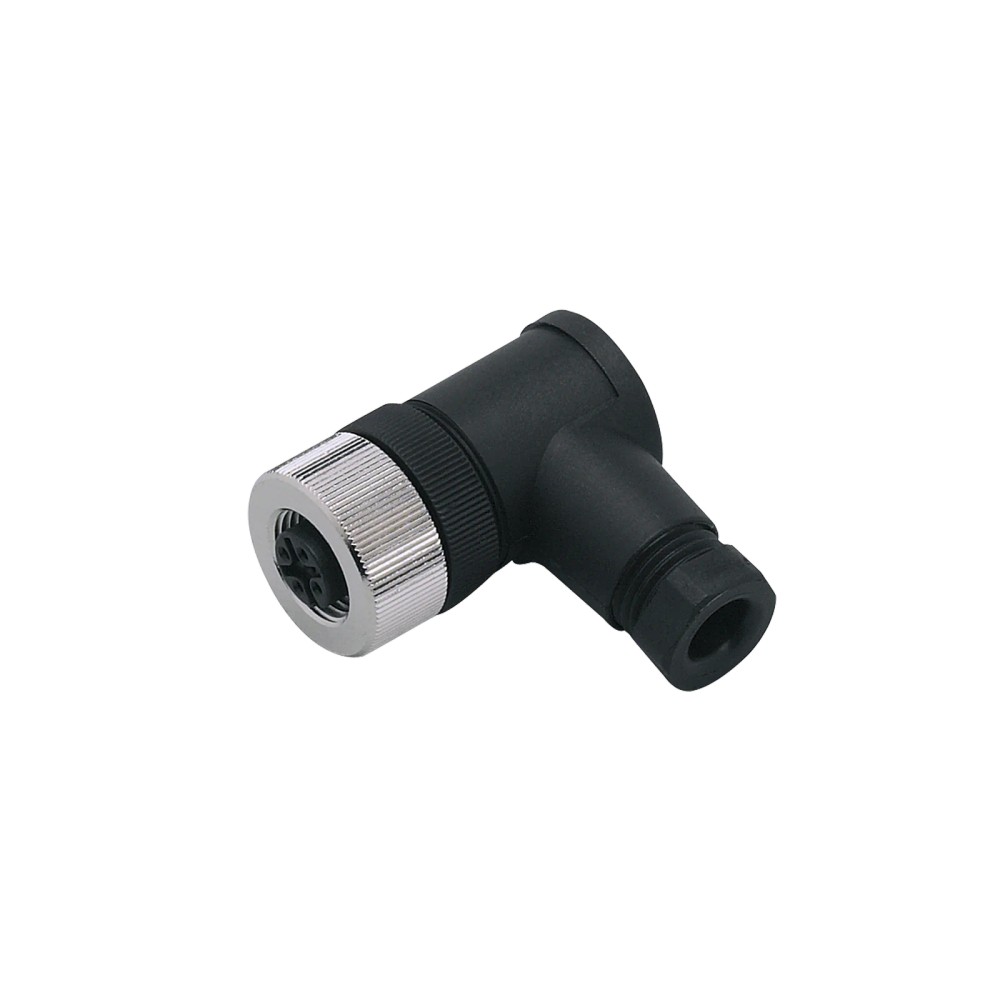

O IFM E11714 é um soquete confeccionável M12 angular de 5 polos para conexões em aplicações de automação industrial. Possui contatos banhados a ouro, corpo em PA e grau de proteção IP67 quando instalado conforme as condições aplicáveis. A conexão é feita por terminais parafusados, com seção de condutor de até 0,75 mm².

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Soquete confeccionável
Modelo	E11714
Conexão	1 × M12, angular, codificação A
Número de polos	5
Tensão de operação	60 V AC
Corrente por contato	4 A
Capacidade de corrente UL	3 A
Grau de proteção	IP67
Faixa de temperatura	-40…85 °C
Dimensões / peso	39,1 × 20 × 30 mm / 30,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões confeccionadas em campo que requeiram interface M12 angular, codificação A e 5 polos.
Aplicações de automação industrial cujos requisitos elétricos, mecânicos e ambientais estejam dentro dos limites especificados para o produto.
Montagens com condutores de até 0,75 mm² e cabo com diâmetro de revestimento entre 6 e 8 mm.

⚠ Considere outro se precisa de:

Aplicações que exijam tensão acima de 60 V AC ou corrente por contato acima de 4 A; a capacidade UL informada é 3 A e deve ser considerada quando aplicável.
Montagens que utilizem cabo fora da faixa de diâmetro indicada ou condutores acima de 0,75 mm².
Aplicações que precisem de codificação, número de polos ou formato de conexão diferentes de M12 angular, codificação A, 5 polos.

APLICAÇÕES E USO

Aplicação informada pelo catálogo: conexões para aplicações industriais e automação industrial.
Possibilidade de uso: confecção de uma conexão M12 angular de 5 polos em campo, desde que a contraparte, a pinagem e os limites elétricos e mecânicos sejam compatíveis; validar a montagem no datasheet.
A faixa de temperatura informada é de -40…85 °C. A ficha não especifica condições adicionais de exposição a agentes químicos, imersão contínua ou flexão do cabo; confirme esses requisitos antes da instalação.

COMO ESCOLHER

Antes de comprar o Soquete confeccionável IFM E11714 M12 angular, 5 polos, IP67, verifique estes pontos:

Escolha o E11714

Quando a conexão necessária for M12 angular, codificação A, com 5 polos, e a montagem utilizar terminais parafusados, condutores de até 0,75 mm² e cabo com revestimento de 6…8 mm. Verifique também os limites elétricos e ambientais da aplicação.

Procure outra configuração

Se a instalação exigir outra codificação, quantidade de polos ou geometria, ou se os requisitos excederem os limites de tensão, corrente, seção do condutor ou diâmetro de cabo informados para este modelo, selecione um conector com especificações correspondentes.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Tipo de produto	Soquete confeccionável	Categoria indicada para o componente.
Modelo / SKU	E11714	Identificação do produto no anúncio.
Designação do modelo	SDOAH050MSSFKPG	Designação informada nos dados do produto.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179038898	Identificador comercial informado.
NCM	8536.90.90	Classificação fiscal informada nos dados do produto.

Conexão e contatos
Conexão	1 × M12, angular	Formato e interface de conexão informados para o soquete.
Codificação	A	Chaveamento mecânico indicado para a conexão M12.
Contatos	5, dourados	Número de contatos e acabamento informado.
Contatos banhados a ouro	Sim	Característica indicada para os contatos.
Corpo	PA	Material informado para o corpo do soquete.
Bloqueio / porca	Latão, niquelado	Material indicado para o elemento de bloqueio.

Dados elétricos
Tensão de operação	60 V AC	Valor indicado nos dados prioritários do anúncio.
Corrente por contato	4 A	Valor informado no atributo de corrente por contato.
Capacidade de corrente UL	3 A	Capacidade informada nos dados do produto; considere-a quando aplicável à condição de uso.
Conexão dos condutores	Terminais parafusados	Método de conexão elétrica dos condutores.
Seção do condutor	Até 0,75 mm²	Limite informado para a conexão por terminais parafusados.

Condições ambientais e proteção
Grau de proteção	IP67	Grau informado para o produto; a proteção efetiva depende da montagem correta e das condições de aplicação.
Faixa de temperatura	-40…85 °C	Faixa de temperatura informada nos dados do produto.
Sem silicone	Sim	Característica indicada na ficha do produto.

Dados mecânicos
Dimensões	39,1 × 20 × 30 mm	Dimensões informadas para o produto.
Peso	30,9 g	Peso informado nos dados do catálogo.
Diâmetro do revestimento do cabo	6…8 mm	Faixa indicada para o cabo na conexão.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para este componente passivo de conexão.

Conexões

Elétrica Terminais parafusados; condutores de até 0,75 mm². Tensão de operação indicada: 60 V AC. Corrente por contato: 4 A; capacidade de corrente UL indicada: 3 A. Cabo com diâmetro do revestimento de 6…8 mm. Confirme os valores aplicáveis ao circuito e às condições de instalação no datasheet.

Processo Conexão elétrica M12 angular, codificação A, 5 polos. A compatibilidade mecânica depende da contraparte M12 correspondente; a ficha não identifica dispositivos específicos compatíveis.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão com contraparte M12 de codificação A e 5 polos, com requisitos elétricos dentro dos limites especificados.	✓	A configuração do soquete é M12 angular, codificação A, com 5 contatos.
Circuito com tensão acima de 60 V AC ou corrente por contato acima de 4 A.	✗	Esses requisitos excedem os limites informados; a capacidade UL indicada é 3 A.
Montagem com condutores de seção acima de 0,75 mm² ou cabo com revestimento fora de 6…8 mm.	✗	A ficha informa terminais parafusados para condutores de até 0,75 mm² e diâmetro de revestimento de cabo de 6…8 mm.
Aplicação que dependa de protocolo de comunicação específico ou de compatibilidade com um dispositivo não identificado na ficha.	✗	Não há protocolo nem lista de dispositivos compatíveis especificados; é necessário validar a pinagem e os requisitos da contraparte no datasheet.

INSTALAÇÃO

Como instalar o Soquete confeccionável IFM E11714 M12 angular, 5 polos, IP67

Confirme que a aplicação requer conexão M12 angular, codificação A e 5 polos; valide a contraparte e a pinagem no datasheet.
Verifique se a tensão e a corrente do circuito respeitam os limites especificados para o produto e a condição aplicável.
Confirme que o cabo tem diâmetro de revestimento entre 6 e 8 mm e que os condutores não excedem 0,75 mm².
Prepare os condutores e conecte-os aos terminais parafusados conforme a identificação de contatos e o esquema do fabricante.
Monte e aperte os elementos do conector conforme as instruções do fabricante, assegurando o assentamento correto dos componentes e da vedação.
Após a montagem, inspecione a conexão, verifique a continuidade e confirme que o conjunto instalado atende às condições necessárias para o grau de proteção informado.

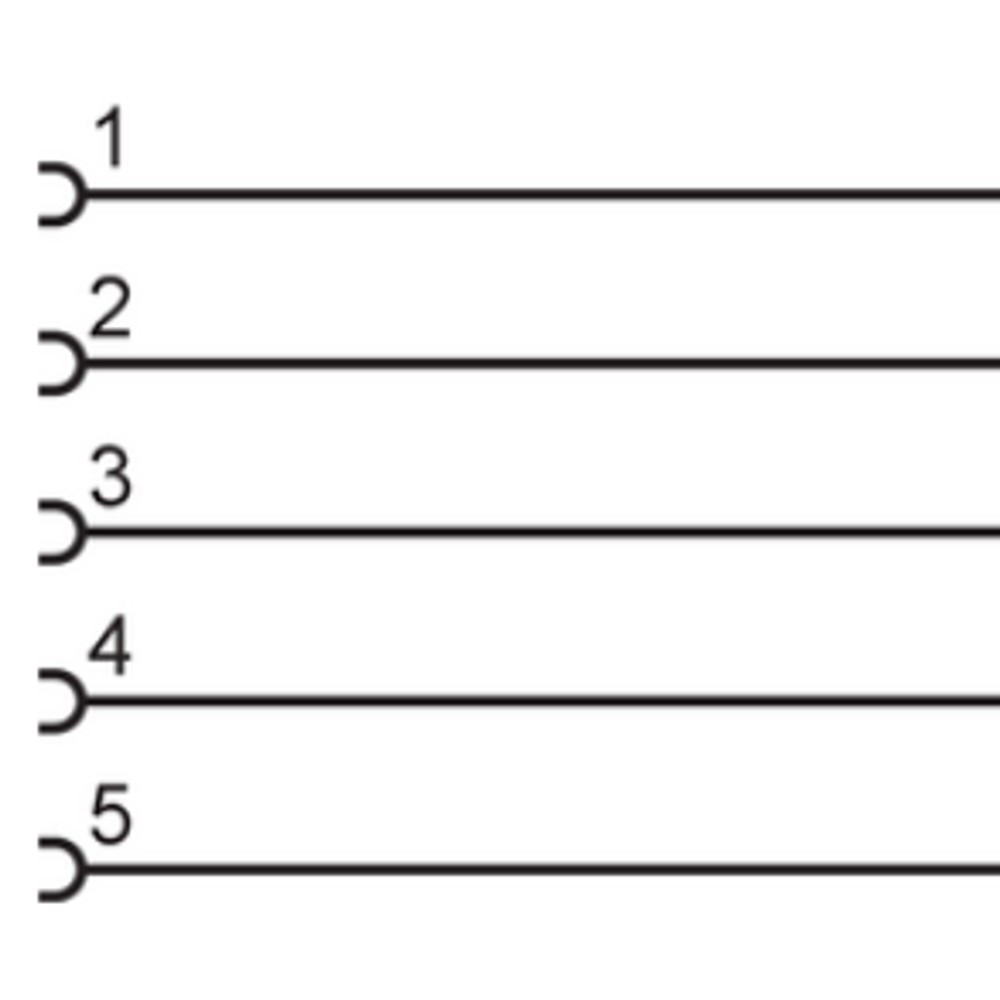

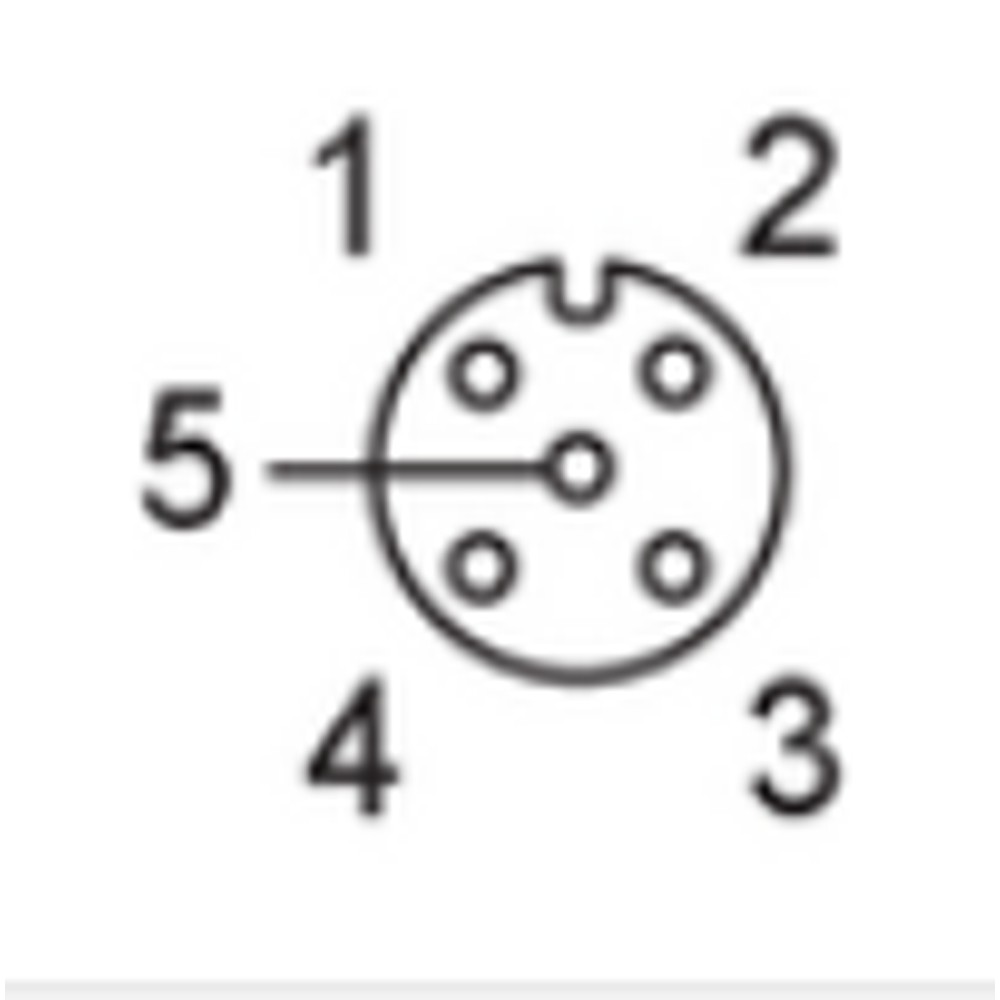

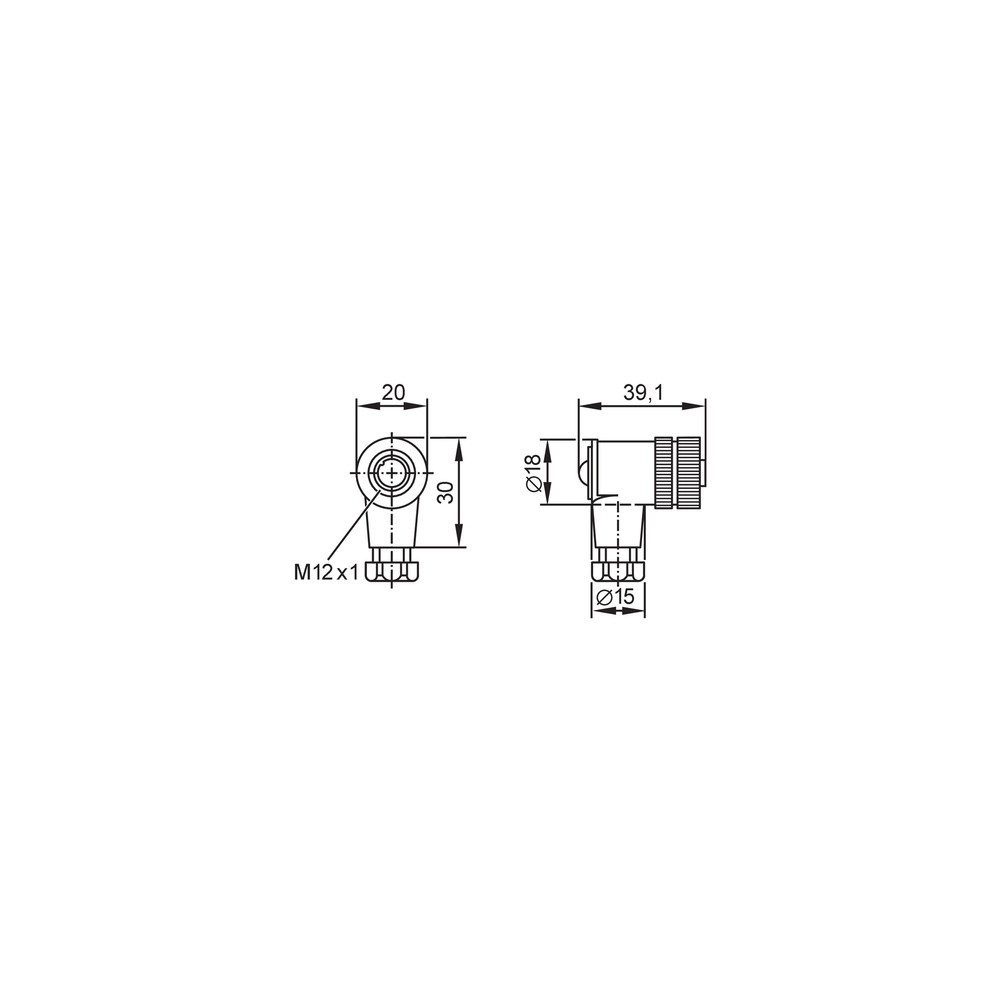

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe sinal ou alimentação.	Condutores ligados a contatos incorretos ou conexão incompleta nos terminais parafusados.	Desenergize o circuito e confira a continuidade e a correspondência dos contatos com o esquema do fabricante.
Conexão intermitente durante a operação.	Condutor mal fixado no terminal ou cabo incompatível com a faixa de montagem indicada.	Inspecione os terminais e confirme que a seção do condutor é de até 0,75 mm² e o diâmetro do cabo está entre 6 e 8 mm.
Umidade ou contaminação no ponto de conexão.	Montagem incompleta, vedação comprometida ou condições de instalação incompatíveis com o grau de proteção previsto.	Inspecione o assentamento do conector, os componentes de vedação e a montagem da contraparte; consulte o datasheet para as condições de proteção.
A conexão não acopla corretamente à contraparte.	Diferença de codificação, número de polos ou geometria da interface M12.	Confira se a contraparte é M12, codificação A, 5 polos, e se a orientação angular atende ao espaço disponível.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E11714 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E11714 e para que serve?

É um soquete confeccionável M12 angular de 5 polos para conexões em aplicações de automação industrial. A montagem dos condutores é feita por terminais parafusados.

O que acompanha o produto?

A ficha identifica o produto como um soquete confeccionável e informa embalagem de uma peça. Não há acessórios adicionais listados.

O E11714 funciona com qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer conector M12. A interface indicada é angular, codificação A e 5 polos; confirme também a pinagem e a compatibilidade mecânica da contraparte.

Posso usar este soquete acima de 60 V AC ou 4 A por contato?

A ficha informa tensão de operação de 60 V AC e corrente por contato de 4 A, além de capacidade UL de 3 A. Não o selecione para valores superiores aos limites aplicáveis ao seu circuito.

Este modelo serve para cabos com diâmetro diferente de 6 a 8 mm?

A faixa indicada para o diâmetro do revestimento do cabo é de 6 a 8 mm. A ficha não confirma montagem com cabos fora dessa faixa.

Posso ligar condutores maiores que 0,75 mm²?

A ficha informa terminais parafusados para condutores de até 0,75 mm². Não há confirmação para seções superiores.

O sinal está falhando; o que verifico antes de trocar o soquete?

Verifique a continuidade dos condutores, a correspondência da pinagem com o esquema do fabricante e o aperto dos terminais. Confira também se a contraparte tem codificação A e 5 polos.

Há umidade na conexão; o que pode estar acontecendo?

Uma causa possível é montagem incompleta ou assentamento incorreto da conexão e da vedação. Inspecione a montagem e consulte o datasheet para as condições necessárias ao grau IP67.

Devo comprar este soquete ou um conjunto já montado?

O E11714 é um soquete confeccionável, com terminais parafusados para montagem dos condutores. Se a necessidade for uma conexão pronta, verifique separadamente um produto montado com cabo e especificações correspondentes; a ficha não informa um conjunto alternativo.

Que cuidados devo ter durante a instalação?

Confirme a pinagem no datasheet, use condutores de até 0,75 mm² e cabo com diâmetro de revestimento de 6 a 8 mm. Faça a montagem sem tensão e confira a continuidade antes de colocar o circuito em operação.

GLOSSÁRIO TÉCNICO

M12

Interface circular de conexão indicada para este soquete; a configuração especificada é angular.

Codificação A

Chaveamento mecânico da interface M12 informado para o produto; deve corresponder ao da contraparte.

IP67

Grau de proteção declarado para o produto; a proteção efetiva depende da montagem e das condições de instalação.

Terminal parafusado

Sistema de conexão em que o condutor é fixado por aperto de parafuso; a ficha indica seção de até 0,75 mm².

Contato banhado a ouro

Acabamento indicado para os contatos elétricos do soquete (Ref.: contatos banhados a ouro: sim).
