Cabo IFM PUR 4x0,34 100m - Alta Flexibilidade

Pré-visualizar: E11686 IFM - Cabo IFM PUR 4x0,34 Automação/Sensores 100m, sem halog., flex

E11686 IFM - Cabo IFM PUR 4x0,34 Automação/Sensores 100m, sem halog., flex

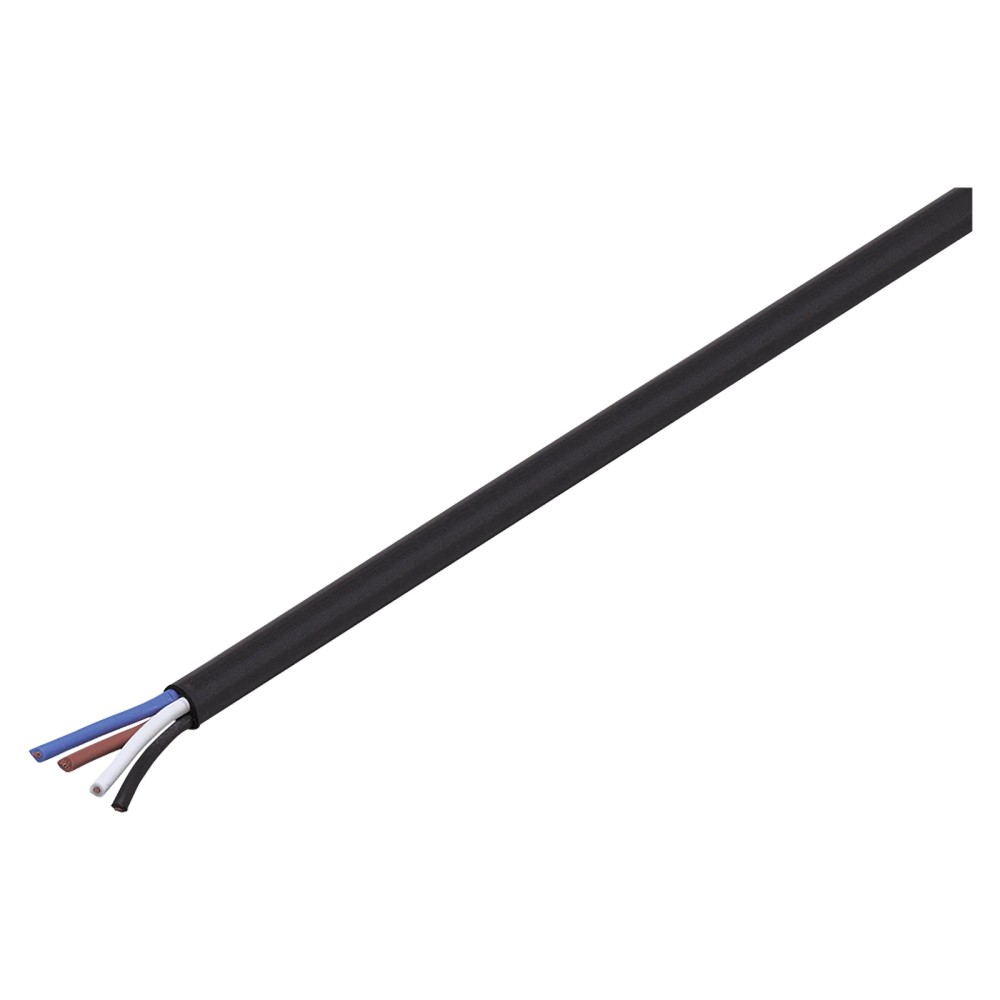

Imagem meramente ilustrativa

R$ 2.395,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11686
EAN: 4021179224215
NCM do produto: 85444900

Destaques do Produto Comprimento 100 m...mais

Fechar menu

Saiba mais sobre: "E11686 IFM - Cabo IFM PUR 4x0,34 Automação/Sensores 100m, sem halog., flex"

Destaques do Produto

Comprimento

100 m

Condutores e seção

4 x 0,34 mm²

Revestimento

PUR

Diâmetro externo

4,9 mm

Temperatura ambiente

-40...90 °C

Movimentação

Flexível; >5 milhões de ciclos de curvatura declarados

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo IFM E11686 PUR 4 x 0,34 mm², 100 m, sem halogênio e sem silicone, flexível

O IFM E11686 é um cabo flexível de 100 m para conexões em aplicações de automação e sensores. Possui revestimento PUR, quatro condutores de 0,34 mm² e características declaradas para dobras e deslocamentos. Opera em temperatura ambiente de -40 a 90 °C; a ficha informa mais de 5 milhões de ciclos de curvatura e torção de ±180°/m.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Cabo flexível
Código do fabricante	E11686
Comprimento	100 m
Material do revestimento	PUR
Condutores	4 x 0,34 mm²
Diâmetro externo	4,9 mm
Temperatura ambiente	-40...90 °C
Ciclos de curvatura	> 5 milhões
Esforço de torção	±180 °/m
Composição declarada	Sem halogênio e sem silicone

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de cabeamento flexível em automação e conexão de sensores, quando a instalação exigir quatro condutores de 0,34 mm² e o comprimento fornecido de 100 m.
Percursos com flexão e deslocamento compatíveis com as condições declaradas: raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível, velocidade máxima de 3,3 m/s na condição indicada pelo fabricante e temperatura ambiente de -40 a 90 °C.

⚠ Considere outro se precisa de:

Não especificar quando a instalação exigir número de condutores, seção transversal ou comprimento diferentes sem confirmar que o cabo pode ser cortado e terminado conforme o projeto.
Não usar como cabo de movimentação quando o percurso exceder as condições declaradas de velocidade, aceleração, raio de flexão ou torção; validar os parâmetros do equipamento e do percurso no datasheet.
Não presumir compatibilidade com um conector ou equipamento específico: a ficha não informa terminais, pinagem, tensão nominal nem protocolos.

APLICAÇÕES E USO

Uso em cabeamento flexível de automação e sensores, conforme a categoria e o nome do anúncio; a compatibilidade com cada sensor ou equipamento requer verificar tensão, pinagem e terminação, dados não informados na ficha.
Aplicação em percursos com deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², respeitando a velocidade máxima declarada de 3,3 m/s. Esta é a condição específica associada ao dado de velocidade do fabricante.
Possibilidade de uso em trajetos com flexão e torção dentro dos limites declarados, desde que o projeto respeite o raio mínimo de 10 vezes o diâmetro do cabo e as demais condições operacionais.
A ficha não comprova adequação a protocolos, ambientes ou equipamentos específicos; validar os requisitos do sistema no datasheet antes da instalação.

COMO ESCOLHER

Antes de comprar o Cabo IFM E11686 PUR 4 x 0,34 mm², 100 m, sem halogênio e sem silicone, flexível, verifique estes pontos:

Escolha o E11686 quando

O projeto requer um cabo PUR flexível de 4 x 0,34 mm², fornecido em comprimento de 100 m, sem halogênio e sem silicone, e as condições de movimentação e temperatura estão dentro dos limites documentados.

Avalie outra especificação quando

O projeto exigir outros condutores ou seção, conexão pré-montada, pinagem, tensão nominal ou dados elétricos que não aparecem na ficha disponível. Confirme também o percurso se a velocidade, aceleração, torção ou raio de curvatura excederem os valores declarados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM (ifm electronic)	Identificação do fabricante indicada no anúncio.
Modelo	E11686	Código do produto.
Designação do modelo	CABLE/100M/ PUR/4X0,34/BK	Designação informada na ficha do produto.
Tipo de produto	Cabo em metro	Classificação do item.
Unidade de venda	Metro	Unidade indicada nos dados do anúncio.
Comprimento	100 m	Comprimento especificado para o cabo.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Peso	3127 g	Valor informado no dataset do produto.
GTIN	4021179224215	Identificador comercial do produto.
NCM	8544.49.00	Classificação fiscal informada na ficha.

Construção e dados mecânicos
Material do revestimento	PUR	Material declarado para o revestimento.
Cor	Preto	Cor indicada na descrição de conexão elétrica.
Diâmetro externo	4,9 mm	Dimensão declarada do cabo.
Número de condutores	4	Quantidade de condutores informada.
Seção transversal	0,34 mm²	Seção indicada para cada condutor.
Identificação de conexão	PP	Sigla apresentada pelo fabricante na descrição de conexão elétrica; confirmar sua interpretação no datasheet.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Valor mínimo declarado para aplicação flexível.
Esforço de torção	±180 °/m	Limite de torção informado na ficha.
Ciclos de curvatura	> 5 milhões	Quantidade de ciclos declarada pelo fabricante.
Tolerâncias para dobras e deslocamentos	Sim	Característica especial indicada na ficha.

Condições ambientais e de movimento
Temperatura ambiente	-40...90 °C	Faixa de temperatura ambiente informada pelo fabricante.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; não extrapolar para condições diferentes sem validação.

Composição e características declaradas
Sem halogênio	Sim	Característica declarada no anúncio.
Sem silicone	Sim	Característica declarada no anúncio.
Aplicação declarada	Flexível; tolerâncias para dobras e deslocamentos	Descrição de característica especial disponível na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolos de comunicação. A compatibilidade depende dos dispositivos e dos requisitos elétricos do circuito.

Conexões

Elétrica Cabo sem conectores especificados na ficha: 100 m, PUR, preto, diâmetro externo de 4,9 mm; 4 x 0,34 mm², identificação PP conforme a descrição de conexão elétrica do fabricante. Pinagem, tensão e terminação não informadas.

Processo Não aplicável como conexão de processo: trata-se de um cabo. A ficha não especifica conectores mecânicos ou terminais nas extremidades.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito que requer quatro condutores de 0,34 mm² e permite preparar as terminações conforme o projeto	✓	A ficha identifica quatro condutores com seção de 0,34 mm²; conectores e pinagem devem ser verificados separadamente.
Cabo submetido a flexão em movimento dentro dos limites declarados pelo fabricante	✓	São declarados mais de 5 milhões de ciclos de curvatura e raio mínimo de 10 vezes o diâmetro em aplicação flexível; conferir as condições específicas do percurso.
Conexão que exige protocolo, tensão nominal, pinagem ou conector específico já confirmado	✗	Esses dados não estão informados na ficha disponível; não é possível confirmar essa compatibilidade apenas pelo código do cabo.
Instalação que requer condições de movimentação além de 3,3 m/s na condição horizontal declarada ou temperatura fora de -40...90 °C	✗	A condição de velocidade e a faixa de temperatura declaradas não cobrem esses requisitos.

INSTALAÇÃO

Como instalar o Cabo IFM E11686 PUR 4 x 0,34 mm², 100 m, sem halogênio e sem silicone, flexível

Confirme no projeto que quatro condutores de 0,34 mm² e o comprimento fornecido atendem ao circuito.
Verifique no datasheet a aplicação prevista e os requisitos elétricos do equipamento; tensão nominal, pinagem e conectores não estão especificados nos dados disponíveis.
Planeje o percurso respeitando o raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível.
Se houver deslocamento, compare velocidade e aceleração do percurso com a condição declarada pelo fabricante: até 3,3 m/s para percurso horizontal de 5 m e aceleração máxima de 5 m/s².
Prepare e conecte as extremidades conforme os requisitos do equipamento e do projeto, pois a ficha não fornece pinagem nem terminais pré-montados.
Antes da operação, inspecione o cabo ao longo do percurso e confirme que não há torção ou flexão acima dos limites declarados.

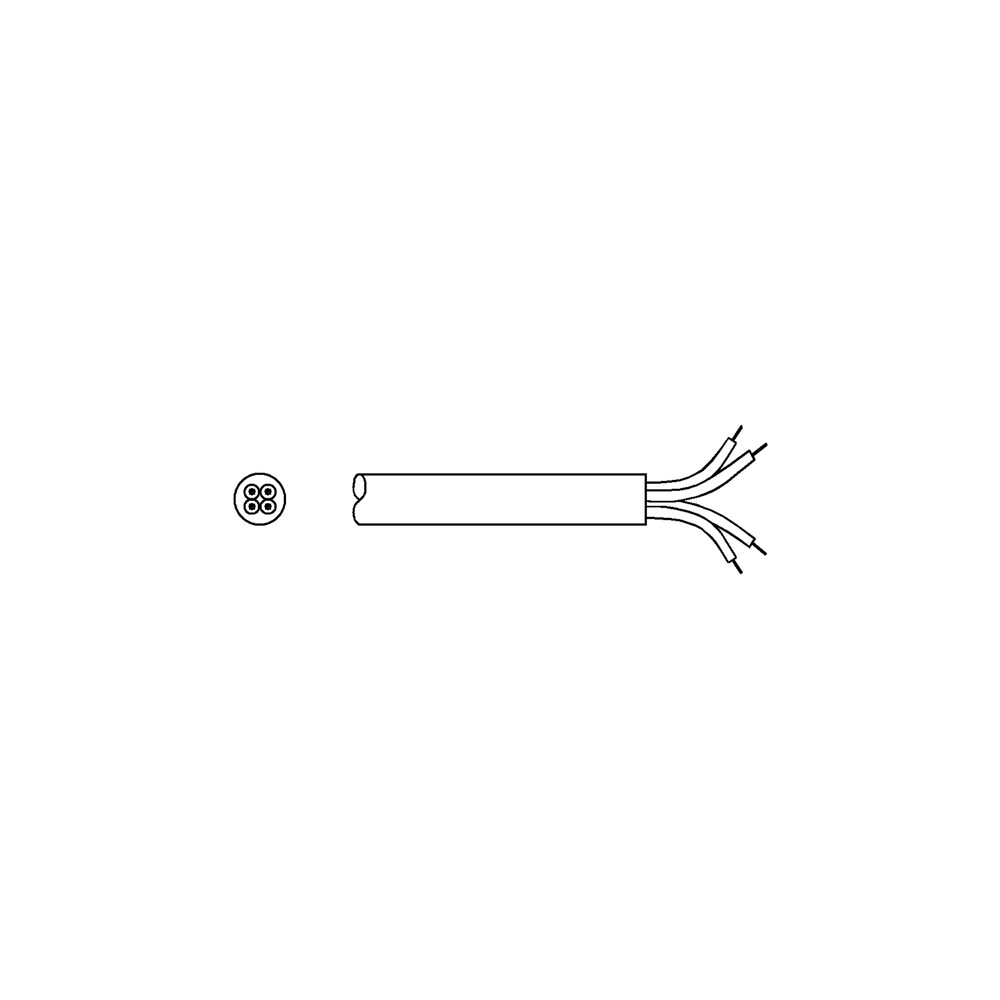

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não funciona após a instalação.	Possível erro de terminação ou incompatibilidade de pinagem; a ficha do cabo não especifica pinagem.	Compare a ligação executada com o esquema do dispositivo e do projeto; confirme continuidade de cada condutor com o circuito desenergizado.
Falhas intermitentes durante o movimento do cabo.	Possível flexão, torção ou deslocamento fora das condições previstas para o percurso.	Inspecione o trajeto e meça o raio de flexão; compare velocidade, aceleração e torção com os limites declarados e com a condição de ensaio aplicável.
Dano ou deformação visível no cabo em uma curva.	Raio de instalação menor que o mínimo especificado para aplicação flexível.	Meça o raio da curva e compare com o mínimo de 10 vezes o diâmetro externo do cabo.
A instalação não atende ao requisito de temperatura do equipamento.	Temperatura ambiente do percurso fora da faixa declarada para o cabo.	Meça a temperatura no local de instalação e compare com a faixa de -40...90 °C indicada na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11686 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E11686 e para que serve?

É um cabo flexível de 100 m destinado a cabeamento em aplicações de automação e sensores. A ficha especifica quatro condutores de 0,34 mm² e revestimento PUR.

O que vem na embalagem e quais são as dimensões elétricas do cabo?

A ficha informa uma peça com comprimento de 100 m. O cabo tem quatro condutores de 0,34 mm² e diâmetro externo de 4,9 mm.

Este cabo confirma compatibilidade com qualquer sensor ou protocolo IFM?

Não. A ficha não identifica protocolos, pinagem, tensão nominal nem modelos de dispositivos; confira os requisitos do sensor e do circuito antes de selecionar.

Ele serve para uma conexão que exige conector pré-montado ou pinagem específica?

A ficha não informa conectores pré-montados nem pinagem, portanto não confirma essa compatibilidade. Verifique o esquema do equipamento e a preparação das extremidades necessária.

O cabo está instalado, mas o sensor não responde; o que verifico antes de trocar?

Verifique a continuidade dos condutores e compare a terminação com o esquema do sensor e do circuito. A ficha do cabo não fornece pinagem.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é o percurso exceder as condições de flexão ou movimentação declaradas. Inspecione o raio de curvatura e compare velocidade e aceleração com as condições especificadas pelo fabricante.

É melhor comprar este cabo ou procurar uma versão com outra seção ou quantidade de condutores?

Escolha o E11686 se o projeto requer quatro condutores de 0,34 mm² e o cabo fornecido em 100 m. Se o circuito exigir outra quantidade ou seção, selecione um cabo cujas especificações correspondam ao projeto.

Posso usar este cabo em um trajeto móvel rápido?

A ficha declara velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Para condições diferentes, valide a aplicação com o fabricante.

Que cuidados devo ter ao instalar o cabo em um percurso flexível?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e evite exceder os limites declarados de torção e movimento. Consulte o datasheet para os detalhes da instalação.

O produto inclui conectores ou outros acessórios?

A ficha disponível não lista acessórios incluídos nem conectores. Confirme os componentes necessários para a terminação no projeto e no datasheet.
