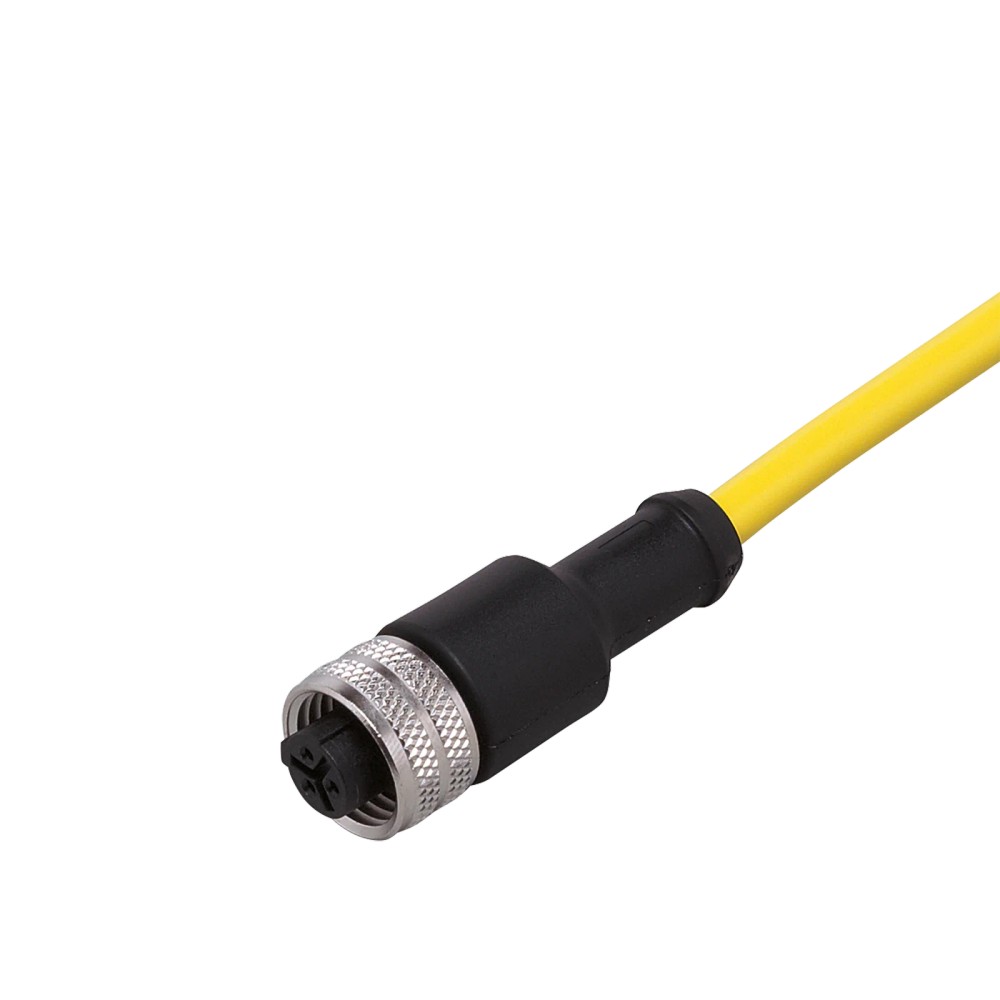

Cabo de Conexão Fêmea IFM E11661 10m IP67

Pré-visualizar: E11661 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PVC IP67 3 Pinos

E11661 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PVC IP67 3 Pinos

Imagem meramente ilustrativa

R$ 292,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E11661
EAN: 4021179038386
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "E11661 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 10m PVC IP67 3 Pinos"

Destaques do Produto

Comprimento

10 m

Conector

Fêmea reto de 1/2″, codificação C

Número de contatos

Cabo

PVC amarelo, Ø 5,2 mm

Tensão de operação

< 250 V AC/DC

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E11661 IFM — Cabo de conexão com conector fêmea reto 1/2″, 3 contatos, codificação C, 10 m, PVC, IP67

O E11661 é um cabo de conexão IFM com conector fêmea reto de 1/2″, destinado à conexão de componentes em aplicações industriais e de automação. Possui 3 contatos, codificação C e cabo amarelo de PVC com 10 m de comprimento. Sua tensão de operação é inferior a 250 V AC/DC e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Código do produto	E11661
Conector	Fêmea, reto, 1/2″, codificação C
Contatos	3
Comprimento do cabo	10 m
Material e cor do cabo	PVC, amarelo
Tensão de operação	< 250 V AC/DC
Grau de proteção	IP67
Capacidade de carga total	4 A a 40 °C
Temperatura ambiente	−25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea reto de 1/2″ com codificação C e 3 contatos, desde que a interface do equipamento corresponda mecanicamente e eletricamente.
Instalações em que o comprimento de 10 m, a tensão inferior a 250 V AC/DC e a capacidade de carga informada de 4 A a 40 °C atendam aos requisitos do circuito.
Aplicações compatíveis com cabo de PVC e faixa de temperatura ambiente de −25...90 °C, observadas as condições de montagem e uso do fabricante.

⚠ Considere outro se precisa de:

Não selecione sem confirmar que o equipamento possui conexão correspondente de 1/2″, codificação C, fêmea e 3 contatos; a semelhança mecânica, isoladamente, não comprova compatibilidade elétrica.
Não use em circuito acima da tensão de operação declarada ou com carga superior à capacidade informada.
Não presuma que IP67 se aplica a uma conexão desacoplada ou montada incorretamente; verifique as condições de instalação no datasheet.
Não escolha para percursos que exijam comprimento diferente de 10 m sem validar a adequação do cabo e da instalação.

APLICAÇÕES E USO

Uso em conexões de componentes de automação industrial, conforme a aplicação geral informada na ficha. A compatibilidade depende da interface, codificação, pinagem e limites elétricos dos dispositivos conectados.
Possibilidade de uso em instalação com movimento do cabo somente quando velocidade, aceleração, percurso, raio de flexão e torção permanecerem dentro dos parâmetros declarados. Esta aplicação deve ser validada para as condições reais; os dados não identificam um equipamento específico.

COMO ESCOLHER

Antes de comprar o E11661 IFM — Cabo de conexão com conector fêmea reto 1/2″, 3 contatos, codificação C, 10 m, PVC, IP67, verifique estes pontos:

Escolha o E11661 quando

A conexão requerida for fêmea reta de 1/2″, codificação C e 3 contatos, o percurso precisar de 10 m e os limites elétricos e ambientais declarados forem atendidos.

Verifique outra configuração quando

O equipamento exigir outra geometria ou interface de conector, outra codificação, outra quantidade de contatos ou comprimento diferente. Confirme no datasheet do equipamento a correspondência elétrica; o formato do conector, por si só, não garante compatibilidade.

Avalie a instalação antes da seleção

Para movimento do cabo, considere os dados declarados de ciclos de curvatura, torção, velocidade e raio mínimo de flexão em aplicação flexível. Compare-os com as condições reais da instalação e consulte o datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante na ficha do produto.
Modelo	E11661	Código do produto e part number informados.
Categoria	Tecnologia de conexão	Classificação do produto.
Aplicação informada	Aplicações industriais / automação industrial	Aplicação geral indicada no cadastro.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de componente.

Conexão elétrica
Configuração do conector	1 × 1/2″, reto, fêmea	Tipo e geometria da conexão elétrica informados.
Codificação	C	Codificação declarada para o conector.
Contatos	3	Quantidade de contatos do conector.
Corpo do conector	TPU	Material do corpo informado para a conexão elétrica.
Material do bloqueio/porca	Latão, niquelado	Material informado para o elemento de bloqueio.
Tensão de operação	< 250 V AC/DC	Limite de tensão declarado na ficha do produto.
Capacidade de carga total	4 A a 40 °C	Valor de carga total com temperatura de referência indicada.

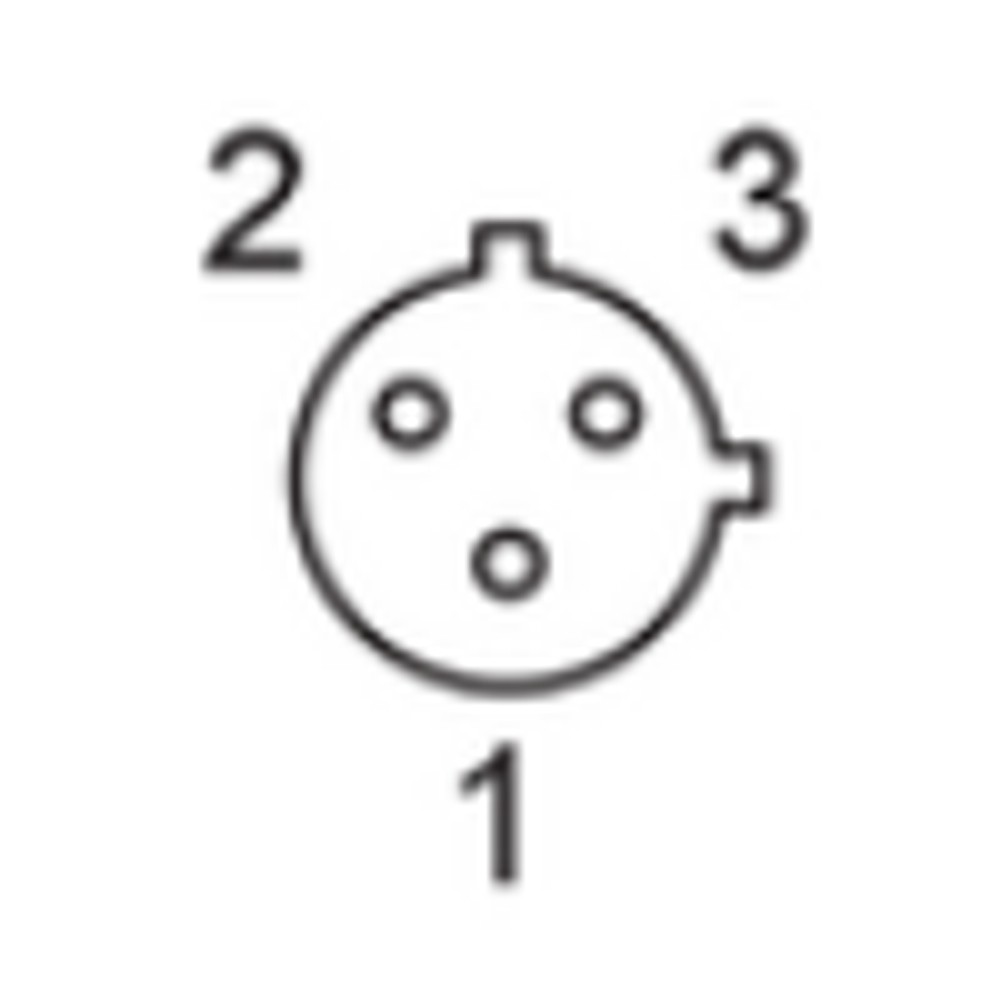

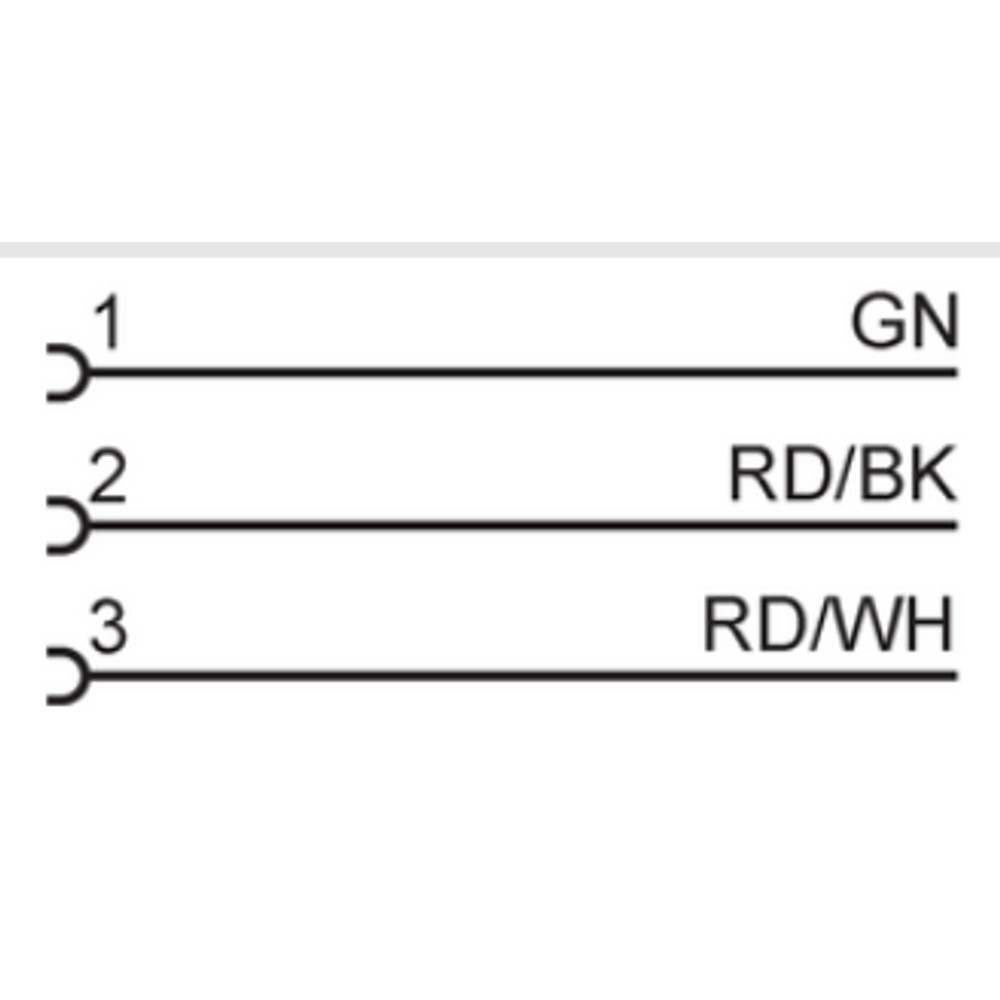

Cores dos fios	GN = verde; RD/BK = vermelho/preto; RD/WH = vermelho/branco	Identificação de cores dos fios conforme dados do produto; confirmar a função dos contatos no datasheet e no equipamento conectado.

Cabo e dados mecânicos
Comprimento	10 m	Comprimento nominal do cabo.
Material do cabo	PVC	Material do revestimento informado.
Cor do cabo	Amarelo	Cor indicada na ficha do cabo.
Diâmetro do cabo	5,2 mm	Diâmetro externo declarado.
Condutores	3 × (42 × Ø 0,1 mm) / AWG 22	Construção dos condutores e bitola informadas.
Dimensões do conector	14,5 × 14,5 × 42,5 mm	Dimensões declaradas para o conjunto do conector.
Peso	404,431 g	Peso informado no cadastro do produto.
Raio mínimo de flexão em aplicação flexível	10 × diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro do cabo.
Ciclos de curvatura	> 2 milhões	Quantidade de ciclos de curvatura informada na ficha.
Esforço de torção	± 180°/m	Valor de torção declarado.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Característica de movimento	Tolerâncias para dobras e deslocamentos	Característica especial informada para o cabo.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado; observar as condições de acoplamento e instalação especificadas pelo fabricante.
Temperatura ambiente	−25...90 °C	Faixa de temperatura ambiente informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; a compatibilidade de comunicação depende dos dispositivos conectados e da atribuição dos contatos.

Conexões

Elétrica Conector fêmea reto de 1/2″, codificação C, 3 contatos. Tensão de operação < 250 V AC/DC e capacidade de carga total de 4 A a 40 °C. A correspondência de pinagem e função elétrica deve ser confirmada nos documentos dos equipamentos conectados.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface fêmea/macho correspondente de 1/2″, codificação C, 3 contatos, e pinagem elétrica compatível	✓	Atende à configuração de conexão declarada; confirme a atribuição dos contatos e os limites do circuito nos documentos do equipamento.
Circuito dentro da tensão inferior a 250 V AC/DC e da capacidade de carga de 4 A a 40 °C	✓	Os valores correspondem aos limites indicados na ficha do produto.
Equipamento com codificação, geometria, número de contatos ou pinagem diferentes	✗	A ficha especifica conector reto de 1/2″, codificação C e 3 contatos; não há evidência de compatibilidade com outras configurações.
Aplicação que exige protocolo de comunicação específico	✗	Nenhum protocolo é especificado para o cabo. A compatibilidade depende das interfaces e da pinagem dos dispositivos conectados.
Conexão exposta a condições que excedam a faixa de temperatura ambiente ou os limites elétricos declarados	✗	A ficha informa −25...90 °C e tensão < 250 V AC/DC; condições acima desses limites não estão cobertas pelos dados fornecidos.

INSTALAÇÃO

Como instalar o E11661 IFM — Cabo de conexão com conector fêmea reto 1/2″, 3 contatos, codificação C, 10 m, PVC, IP67

Confirme no datasheet do equipamento conectado que a interface é correspondente a 1/2″, codificação C, 3 contatos e conector compatível.
Verifique a pinagem e a função elétrica de cada contato nos documentos dos dois dispositivos antes de energizar.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Posicione o conector alinhado à interface e acople-o sem forçar ou cruzar a rosca; siga o procedimento do fabricante do equipamento.
Roteie o cabo sem exceder o raio mínimo de flexão informado e sem ultrapassar os limites de movimento aplicáveis à instalação.
Após a montagem, confira o acoplamento e a integridade do cabo e valide a conexão conforme o procedimento da máquina.

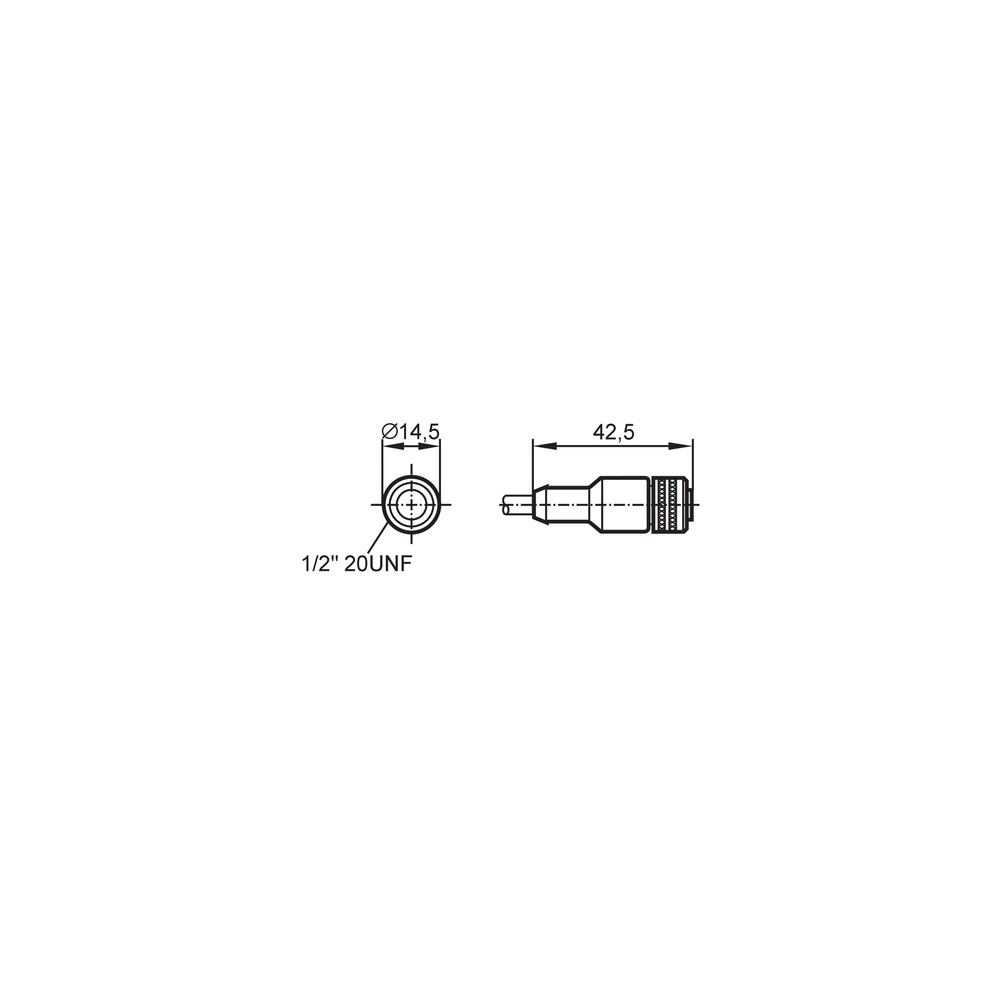

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Possível incompatibilidade de pinagem, codificação ou interface elétrica entre o cabo e o dispositivo.	Compare a pinagem dos dispositivos com o datasheet do E11661 e confira continuidade dos condutores com o circuito desenergizado.
Há interrupção intermitente durante a movimentação do cabo.	Possível esforço de flexão, torção ou deslocamento fora dos parâmetros aplicáveis à instalação, ou dano no cabo.	Inspecione o trajeto e o estado do revestimento; compare raio, torção e condições de movimento com os valores declarados na ficha.
A conexão apresenta falha de contato ou fica frouxa.	Acoplamento incompleto, desalinhamento ou interface incompatível.	Desenergize o circuito, confirme a correspondência de 1/2″ e codificação C, e verifique o alinhamento e o acoplamento conforme as instruções do equipamento.
Ocorre aquecimento ou falha elétrica no circuito conectado.	Possível tensão ou carga acima dos limites declarados, ou conexão elétrica incorreta.	Com instrumento adequado e procedimento seguro, verifique a tensão e a carga do circuito; compare com < 250 V AC/DC e 4 A a 40 °C e confira a pinagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E11661 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E11661 e o que vem com ele?

É um cabo de conexão com conector fêmea reto de 1/2″, codificação C e 3 contatos, com cabo de 10 m. A ficha informa uma peça por embalagem; não lista acessórios adicionais.

Que conexão e requisitos elétricos devo confirmar antes de comprar?

Confirme conector correspondente de 1/2″, codificação C, 3 contatos e pinagem compatível com o equipamento. A ficha declara tensão inferior a 250 V AC/DC e capacidade total de 4 A a 40 °C.

Este cabo serve para qualquer conector de 1/2″?

Não é possível concluir isso apenas pelo diâmetro ou formato. A ficha especifica conector reto, codificação C e 3 contatos; confirme também a interface e a pinagem do dispositivo.

Posso usar o E11661 em um circuito acima de 250 V ou 4 A?

A ficha declara tensão de operação inferior a 250 V AC/DC e capacidade de carga total de 4 A a 40 °C. Não use esses dados para justificar operação acima dos limites declarados.

O cabo não transmite sinal: o que devo verificar antes de substituí-lo?

Verifique primeiro a compatibilidade da pinagem, a codificação e o acoplamento nos dois equipamentos. Com o circuito desenergizado, confira a continuidade dos condutores conforme procedimento seguro.

A conexão falha quando o cabo se movimenta; pode ser o cabo?

Pode haver dano ou esforço de flexão, torção ou movimento fora dos parâmetros informados. Inspecione o cabo e compare as condições reais de instalação com os dados de movimento do datasheet antes de trocar a peça.

Devo comprar este cabo ou escolher uma versão com outro conector?

Escolha o E11661 se forem necessários 10 m, conector fêmea reto de 1/2″, codificação C e 3 contatos. Se qualquer uma dessas características ou a pinagem diferir, selecione uma configuração confirmada para o equipamento.

Como diferenciar este cabo de uma versão de comprimento diferente?

O E11661 listado possui 10 m. Se o percurso exigir outro comprimento, procure uma versão cuja especificação corresponda à instalação e confirme a compatibilidade com os dispositivos.

Que cuidado devo ter ao instalar o cabo em uma aplicação móvel?

Roteie o cabo respeitando o raio mínimo de flexão declarado de 10 vezes o diâmetro do cabo e os limites de movimento aplicáveis. Consulte o datasheet para validar as condições reais de movimento.

O E11661 tem protocolo de comunicação ou pinagem universal?

A ficha não especifica protocolo nem declara pinagem universal. Consulte os documentos do cabo e dos dispositivos conectados para confirmar a atribuição dos contatos.
